中世纪木质配重式投石作战器械

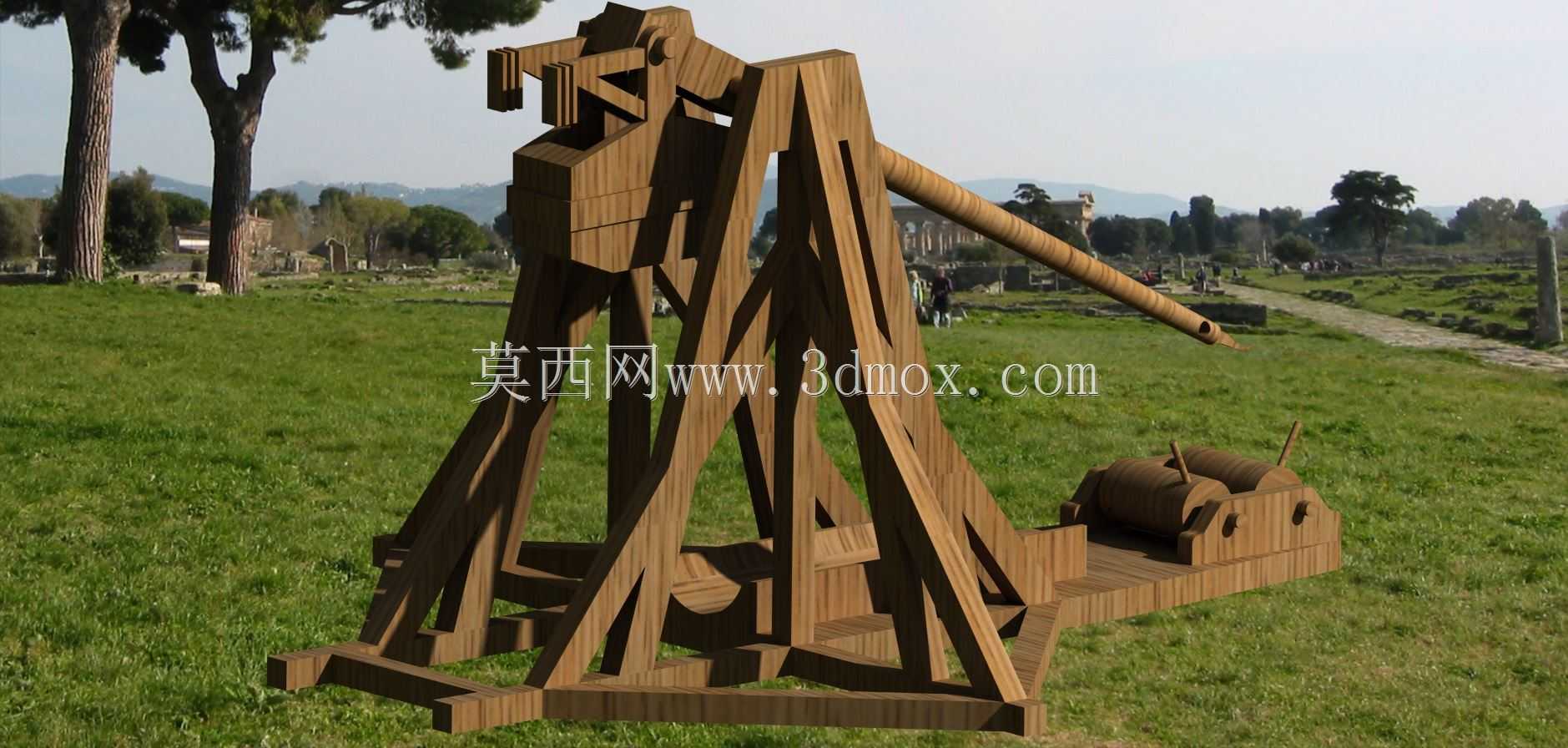

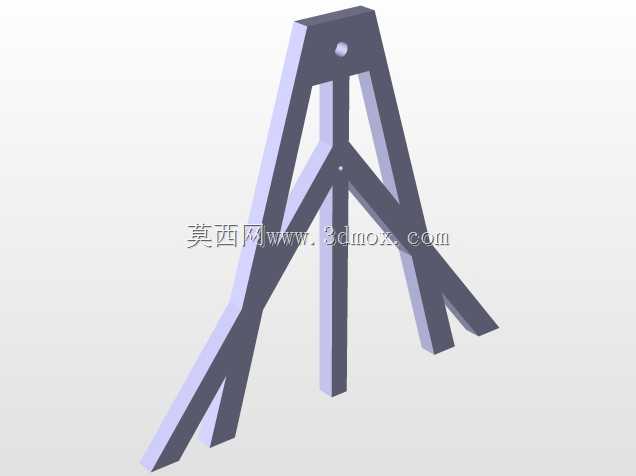

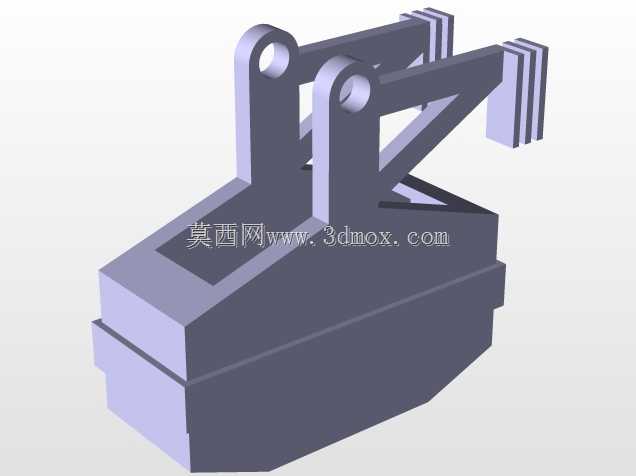

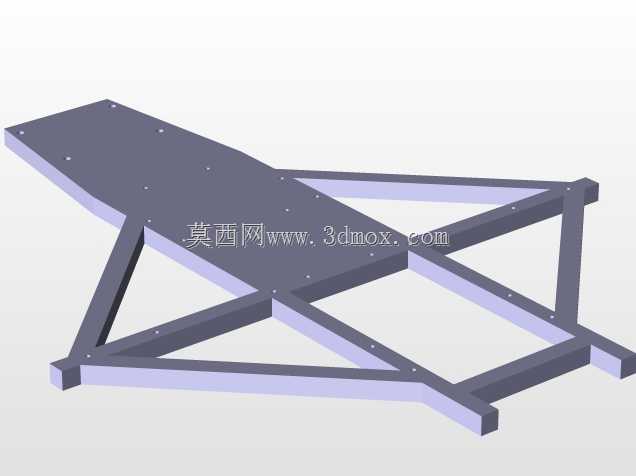

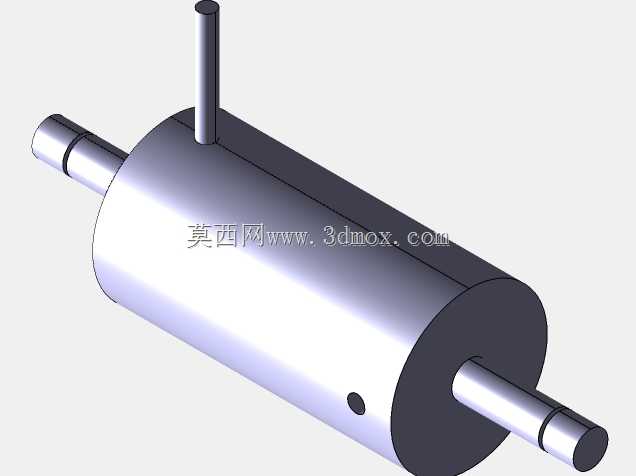

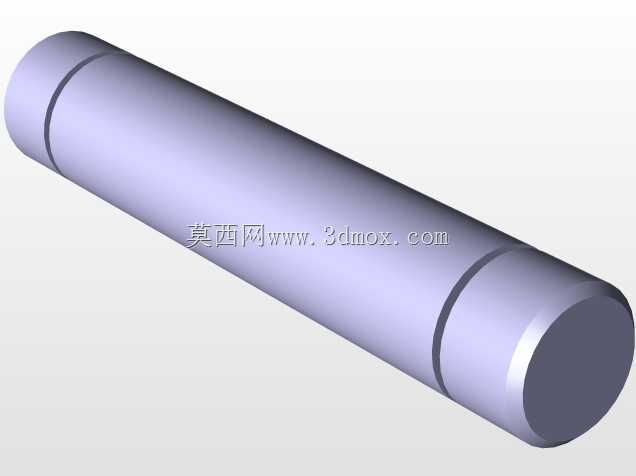

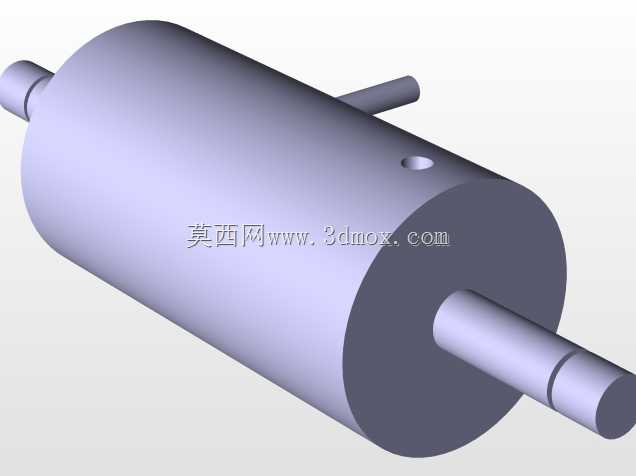

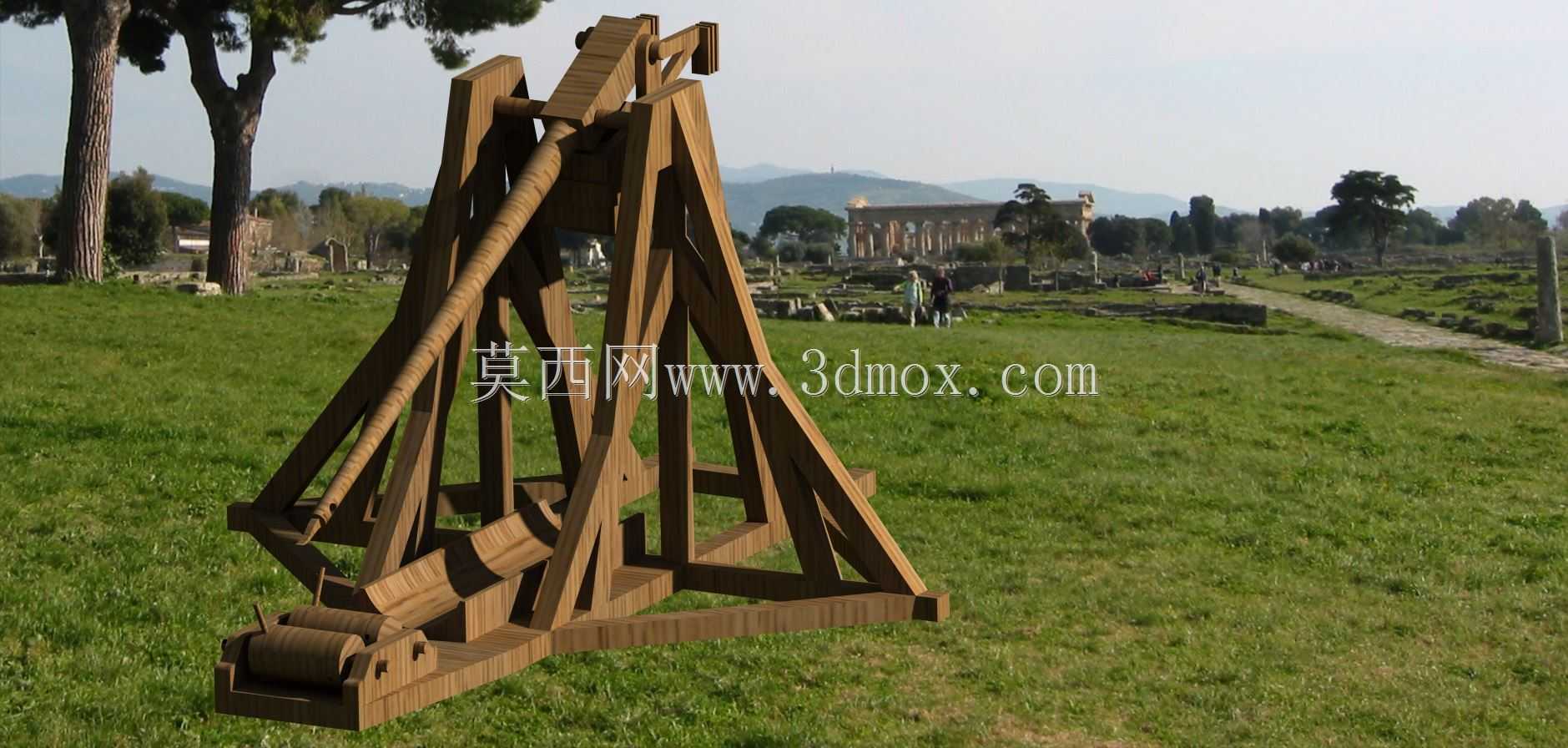

这款木质结构的投石作战器械，核心应用场景集中在古代城池攻坚、野战阵地防御等古代军事作战领域，作为远程抛射类装备承担摧毁敌方防御工事、打击集群作战单位的实际用途。从功能特性来看，该器械依靠配重重力转化为抛射动能，无需额外复杂动力源，仅通过木质构件的铰接配合即可实现抛射臂的快速摆动，将石弹等抛射物投送至数百米外的目标区域，抛射角度可通过前端绞盘机构调整，适配不同射程的打击需求。设计思路上整体采用三角桁架式主体支撑结构，利用三角形力学稳定性抵消抛射瞬间产生的巨大后坐力，所有承重节点均采用榫卯配合木质销钉连接，无需金属固件即可满足大载荷下的结构强度要求，底部设置整块木质承载底座，既可以分散整体重量避免作业时沉降，也能在阵地转移时通过加装滚木实现短距离移动。外形尺寸方面，主体支撑结构高度约为抛射臂长度的三分之二，整体占地边界控制在可通过畜力运输的宽度范围内，安装时仅需平整硬质地面即可完成架设，无需额外浇筑固定基础，适配野外复杂地形的快速部署需求。前端的绞盘机构采用棘轮锁止结构，在牵拉抛射臂至待发位置时可自动锁止，避免配重下落引发误操作，抛射触发机构采用简单的杠杆式销钉拔出结构，操作人员仅需在侧方拉动触发绳即可完成击发，最大程度降低操作人员的暴露风险。整体构件均采用实木加工而成，不同部位根据受力特性选用不同密度的木材，承重桁架部位选用高密度硬木以提升抗形变能力，抛射臂选用韧性较好的木材以缓冲抛射瞬间的冲击力，非承重的防护类构件则选用轻质木材降低整体自重。在结构细节上，所有受力杆件的连接处均做了圆弧过渡处理，避免应力集中导致的木材开裂，配重悬挂位置设置了可调节的挂点，可通过增减配重块、调整挂点位置改变抛射力度，适配不同重量的抛射物使用需求。
