科贝尔小型轮式装载机整机结构设计

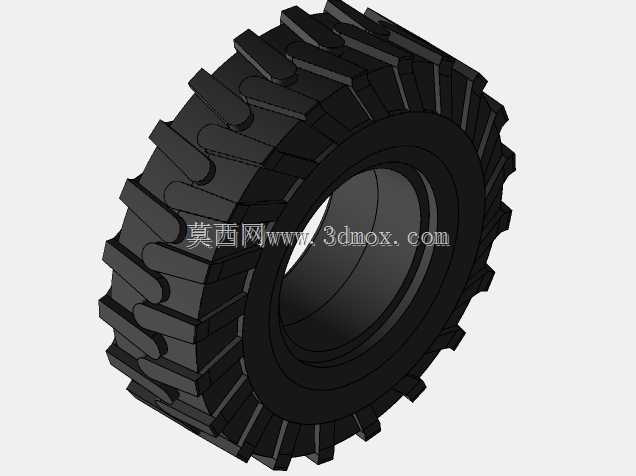

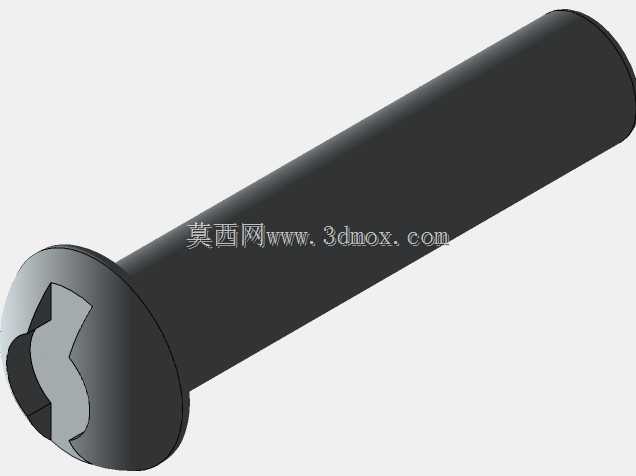

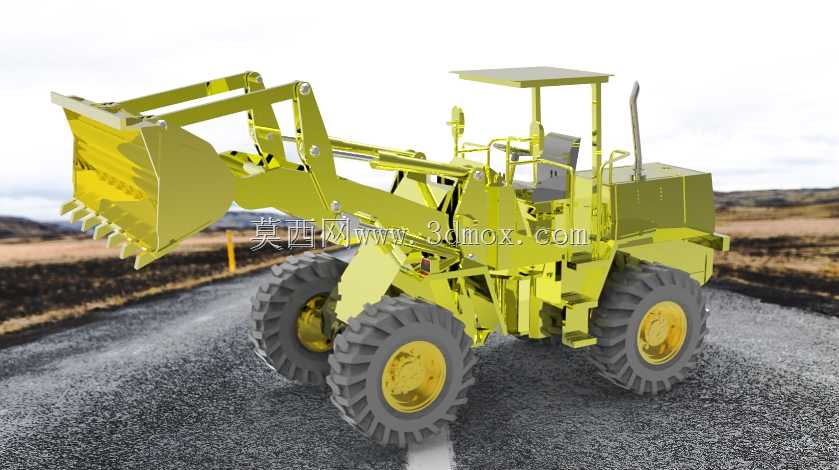

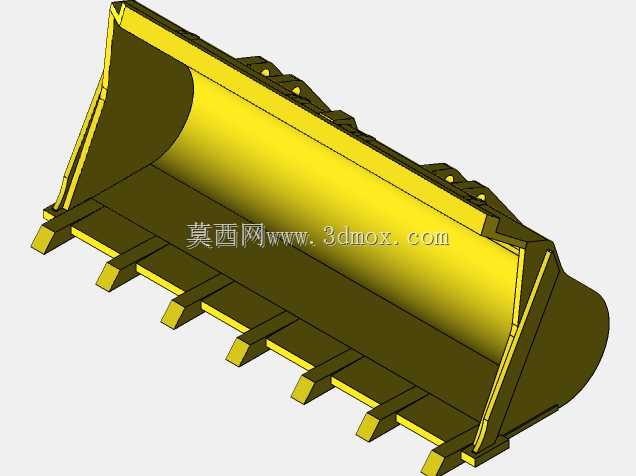

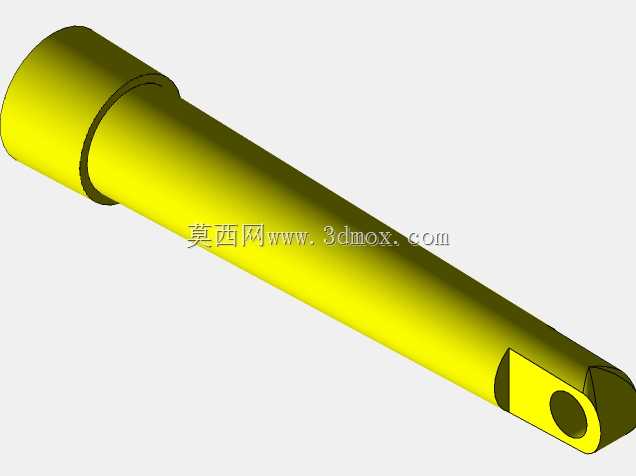

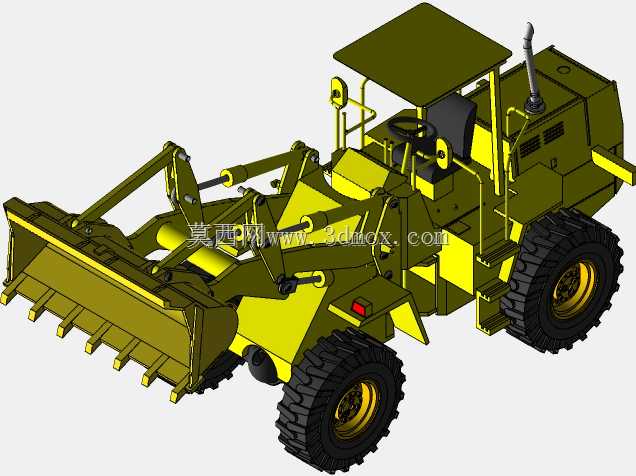

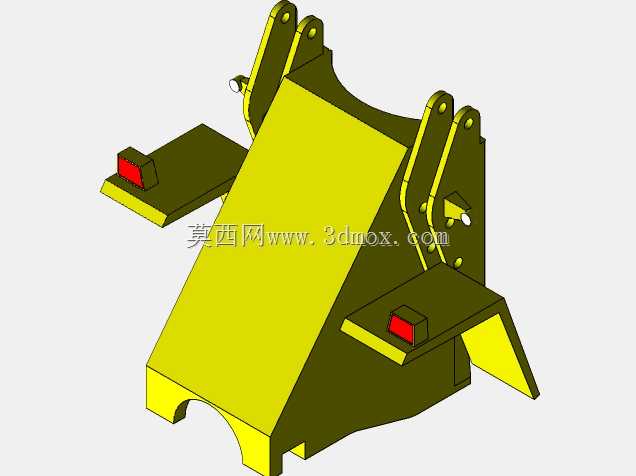

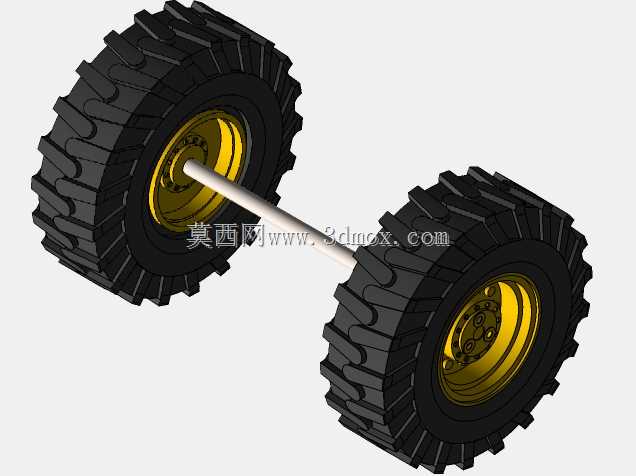

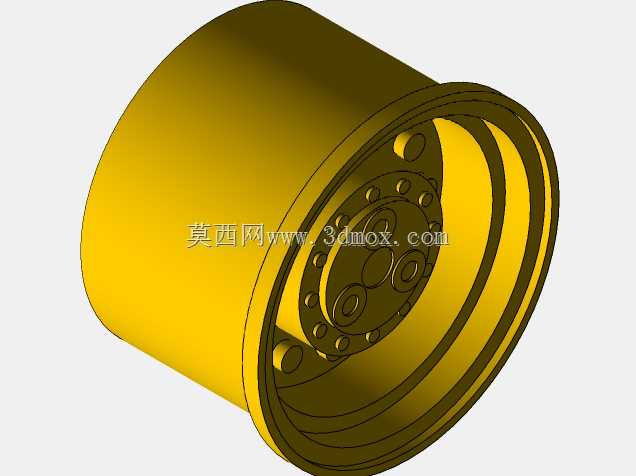

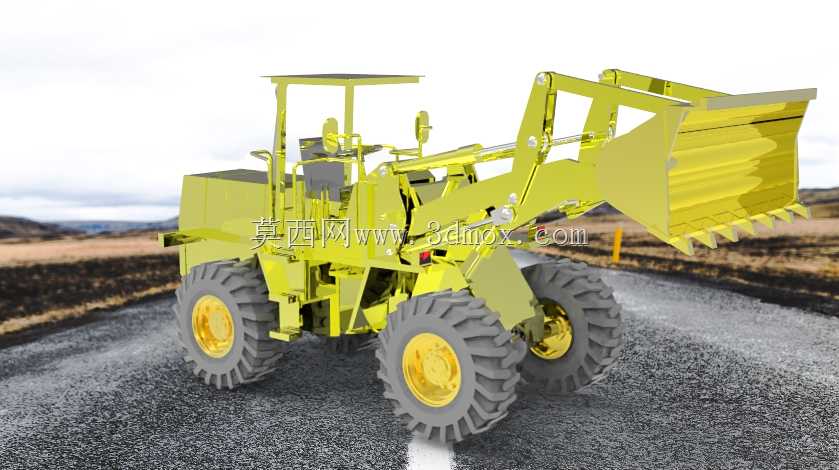

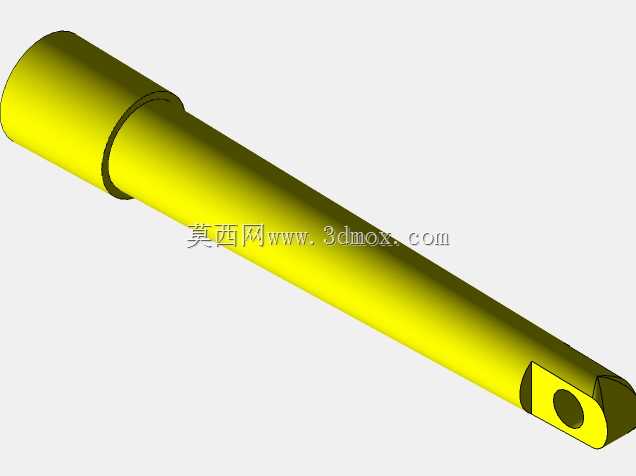

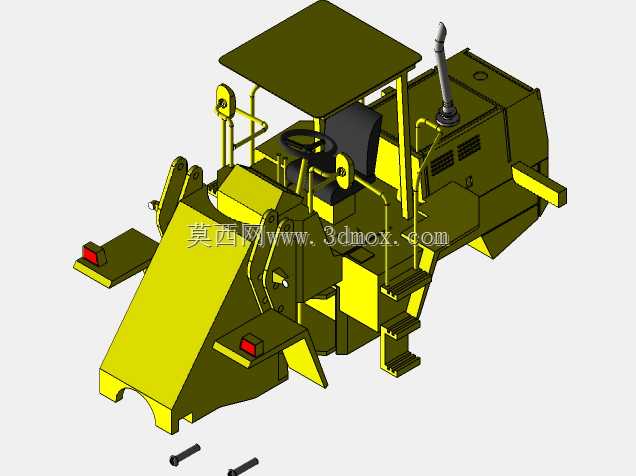

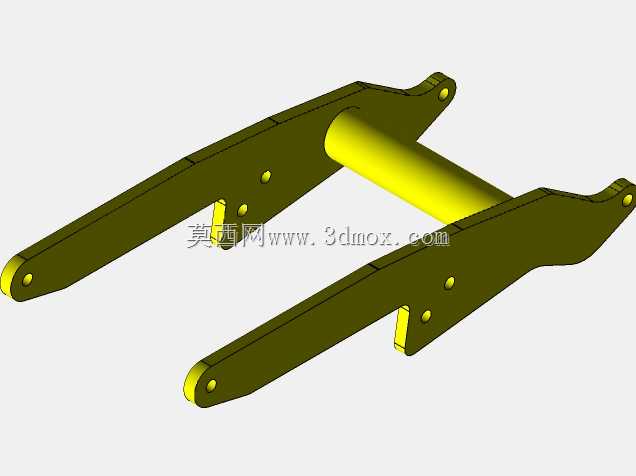

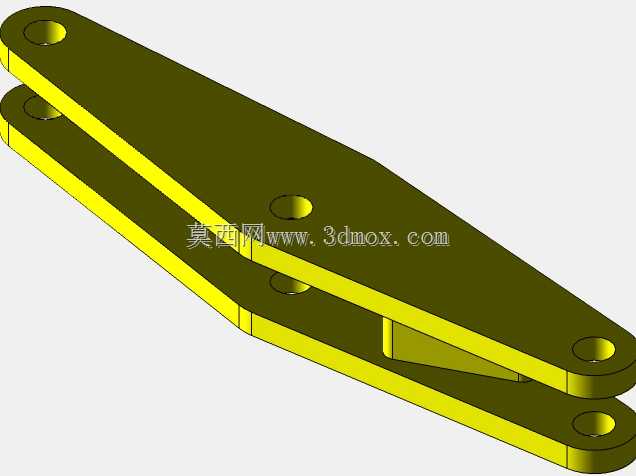

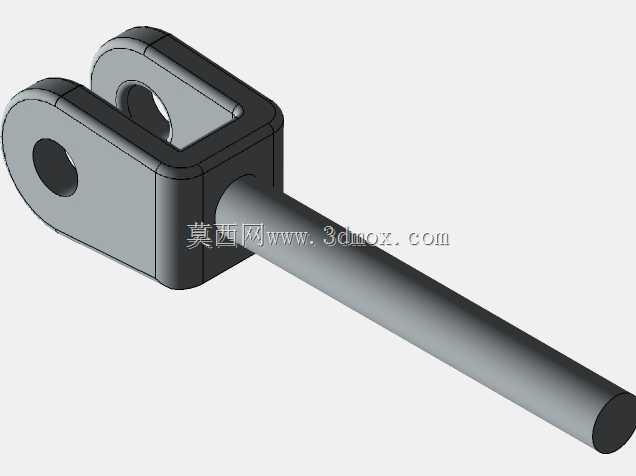

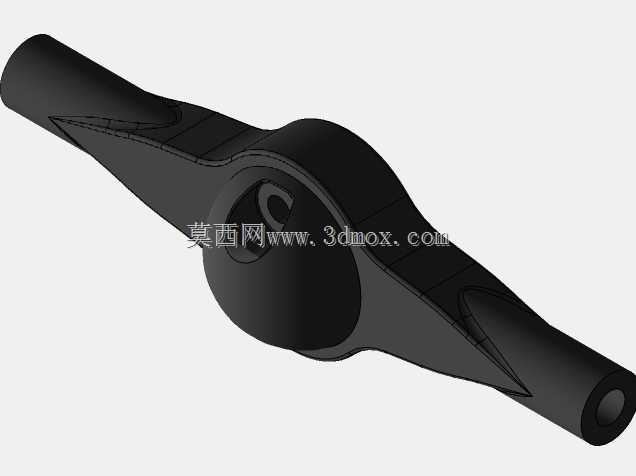

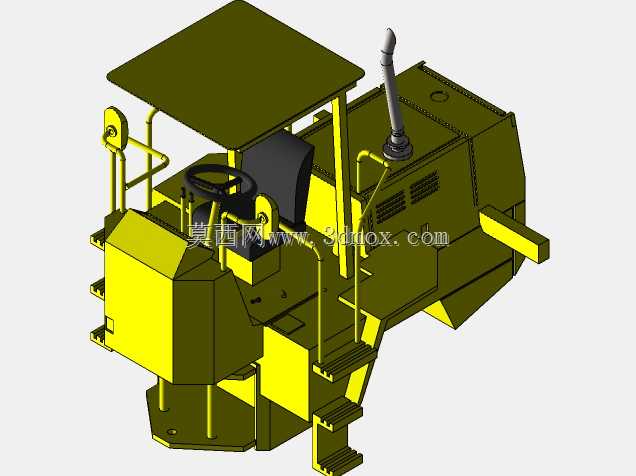

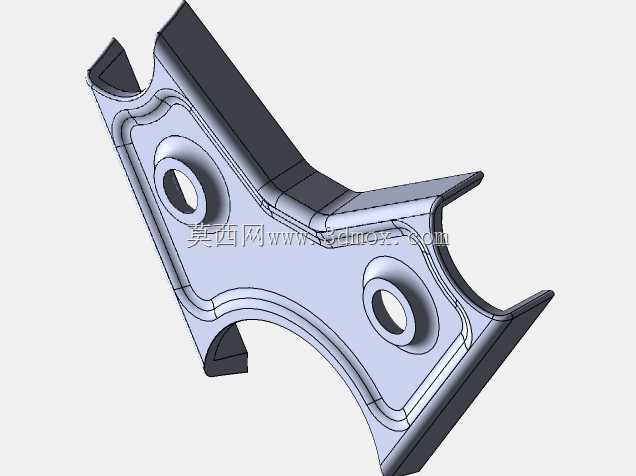

这款轮式装载机的三维结构设计，核心围绕散料装卸转运的高频作业场景展开，适配矿山堆场、基建工地、乡镇路政养护、厂区物料周转等多类工况的使用需求，可独立完成土石方铲掘、散料堆高、短距离转运、轻度场地平整作业，也可配合快换装置搭载不同属具完成抓举、破碎等拓展作业。设计阶段优先考虑了轮式设备的机动灵活性，整机采用1:38的缩比比例还原实车结构，建模过程中严格对齐实车的安装边界与部件配合关系，没有出现结构干涉的问题。从功能布局来看，工作装置采用反转六连杆机构，动臂举升行程、铲斗收斗角度都经过运动仿真校核，确保举升过程中铲斗不会出现撒料问题，转斗油缸与动臂油缸的铰接点位置经过多轮调整，兼顾了掘起力与举升高度的平衡，能够满足常规堆高作业的卸料高度要求。行走系统采用四轮驱动布局，大花纹越野轮胎的建模还原了实车的胎面纹路与轮毂安装结构，轮边减速桥的安装位置与车架的连接点完全匹配实车参数，保证整机在非铺装路面的通过性，驱动桥与车架之间的悬挂连接结构也做了完整还原，能够缓冲作业过程中的路面冲击。驾驶室采用敞篷带防护顶棚的结构设计，操纵杆、座椅、防护栏的布局完全按照人机工程尺寸排布，操作视野覆盖铲斗作业全范围，驾驶员无需大幅侧身即可观察到铲斗刃口的作业位置，减少作业过程中的视野盲区。动力舱布置在车架后部，起到整机配重的作用，平衡前端工作装置满载时的重量分布，避免作业过程中出现翘头问题，排气系统、散热舱的结构都做了细化建模，各部件的安装固定位都预留了对应的连接孔位，与车架的安装边界完全匹配。车架采用铰接式结构，前后车架通过铰接销连接，转向油缸布置在铰接点两侧，转向角度能够满足狭小场地的转弯需求，整机转弯半径控制在合理范围内，适配乡镇狭窄道路、小型厂区内部的作业场景。建模过程中对每个部件的装配关系都做了约束，车轮转动、动臂举升、铲斗收放、车架转向都可实现运动仿真，能够直观展示设备的作业动作逻辑，可用于结构教学、作业演示、新品方案展示等场景，也可作为同类产品改型设计的参考基础，帮助设计人员快速理解轮式装载机的结构组成与部件配合逻辑，减少前期方案阶段的建模工作量。
