工业冷却塔带检修走道及防护护栏结构

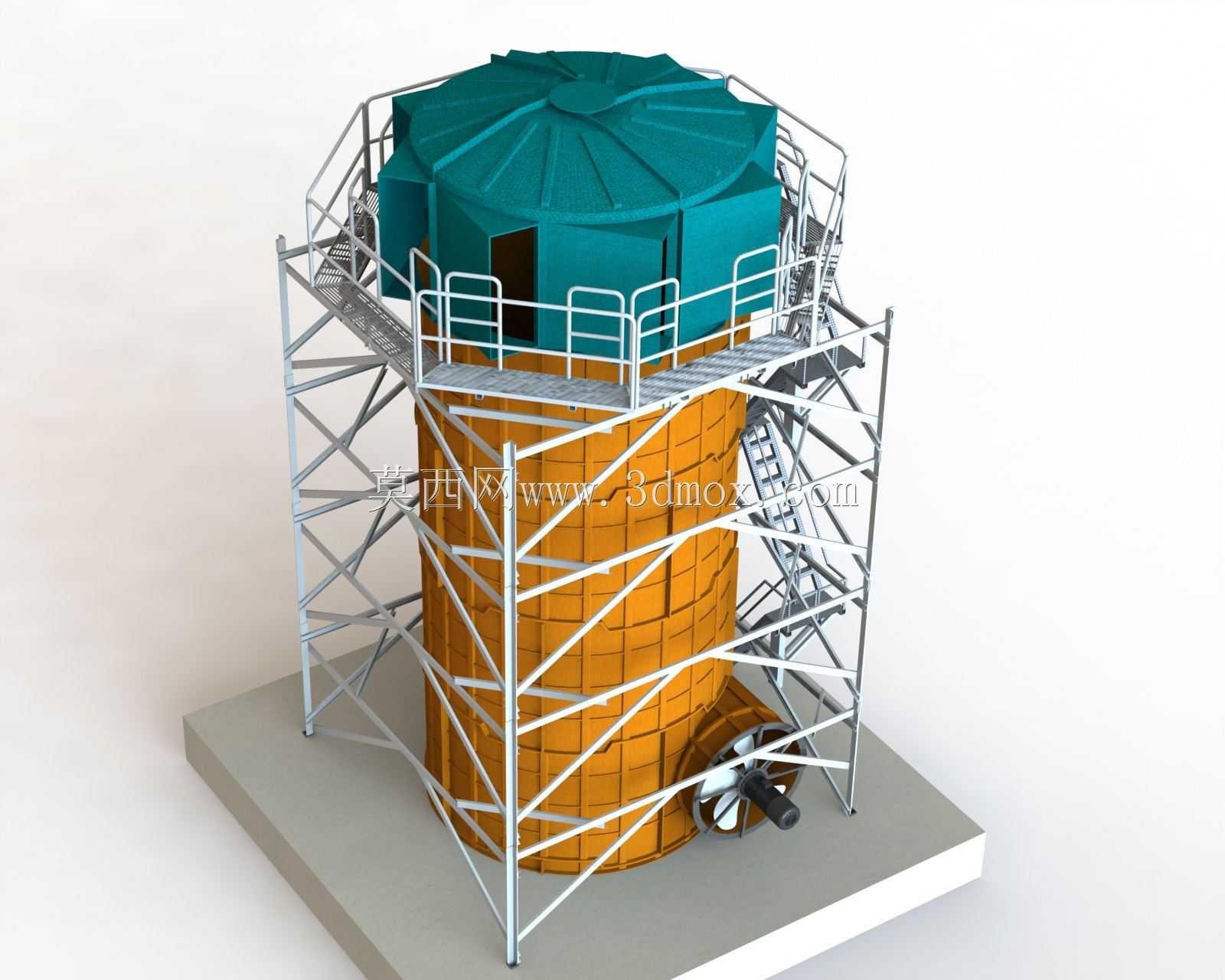

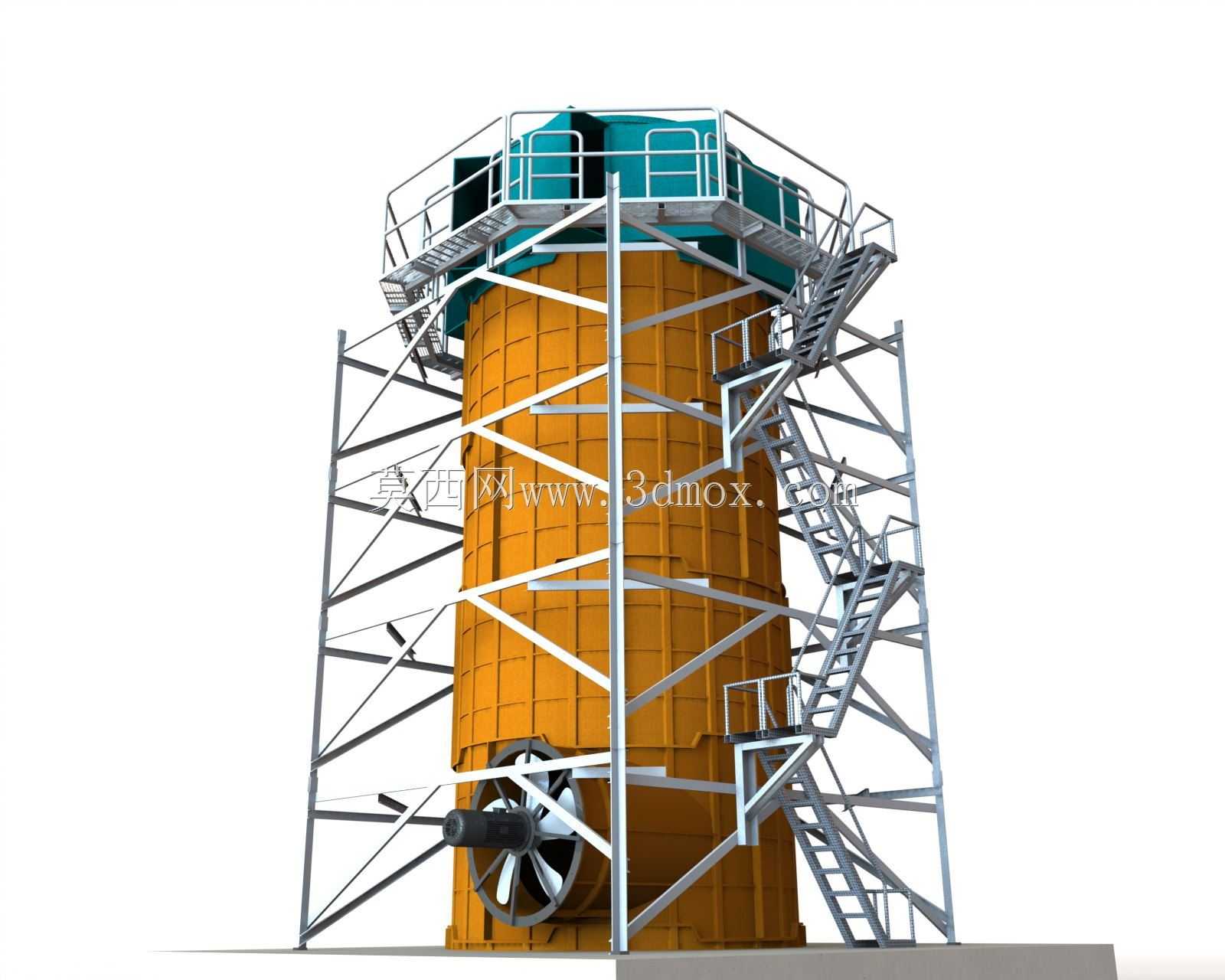

该模型呈现的是一套带外置检修走道与环形护栏的工业冷却塔结构，主体由下部圆柱形塔体、顶部多边形风筒、混凝土基座以及环绕塔体的钢结构支撑体系组成。塔体下部为换热介质流经的核心区域，外部采用分段式橙色壁板，壁板外侧由纵横交错的型钢框架约束，既承担壁板成型定位作用，也为外部走道、爬梯和护栏提供安装生根点。基座采用方形混凝土块形式，地脚边界与塔体中心保持对称，侧面预留风机接口，可与循环水系统或送风管路对接。顶部风筒采用多瓣拼接的多边形收水结构，相较普通圆形风筒更便于分块制造与现场装配，风筒侧壁开设检修门洞，运维人员可通过外侧斜爬梯进入顶部平台，对风机、收水器和布水装置进行检查。走道沿塔体周向分层布置，踏板与护栏立柱均通过螺栓固定在主框架上，护栏高度与栏杆间距按照工业检修通道的通行安全要求设置，能够满足单人携带工具绕行作业的空间需求。在实际工程场景中，这类设备多用于化工、电力、冶金及大型厂区循环水系统，通过塔内气水接触带走工艺冷却水携带的热量，使水温降至可重复使用的范围。建模时需要重点控制塔体直径、总高、基座外轮廓以及爬梯入口位置，这些尺寸直接决定设备到场后与管道、电缆桥架和检修通道的净距。若安装空间受限，顶部风筒外挑尺寸、护栏转角半径和爬梯倾斜角度都需要提前校核，避免与周边管廊或厂房梁柱发生干涉。结构设计上，外部框架并非单纯装饰，而是承担风载、检修活载和设备自重的传力路径，立柱从基座顶面贯通至顶部平台，斜撑在圆周方向形成稳定桁架，可降低塔体在露天环境下的晃动。侧面接口处设置加强圈，防止外接风机或管道时局部壁板变形。整体模型把塔体、围护、爬梯、平台、护栏和基座作为一个完整系统表达，能够帮助结构设计人员核对装配关系，也可为设备选型阶段的布置评审提供直观依据。
