快装式弹性夹持捏合工装结构设计

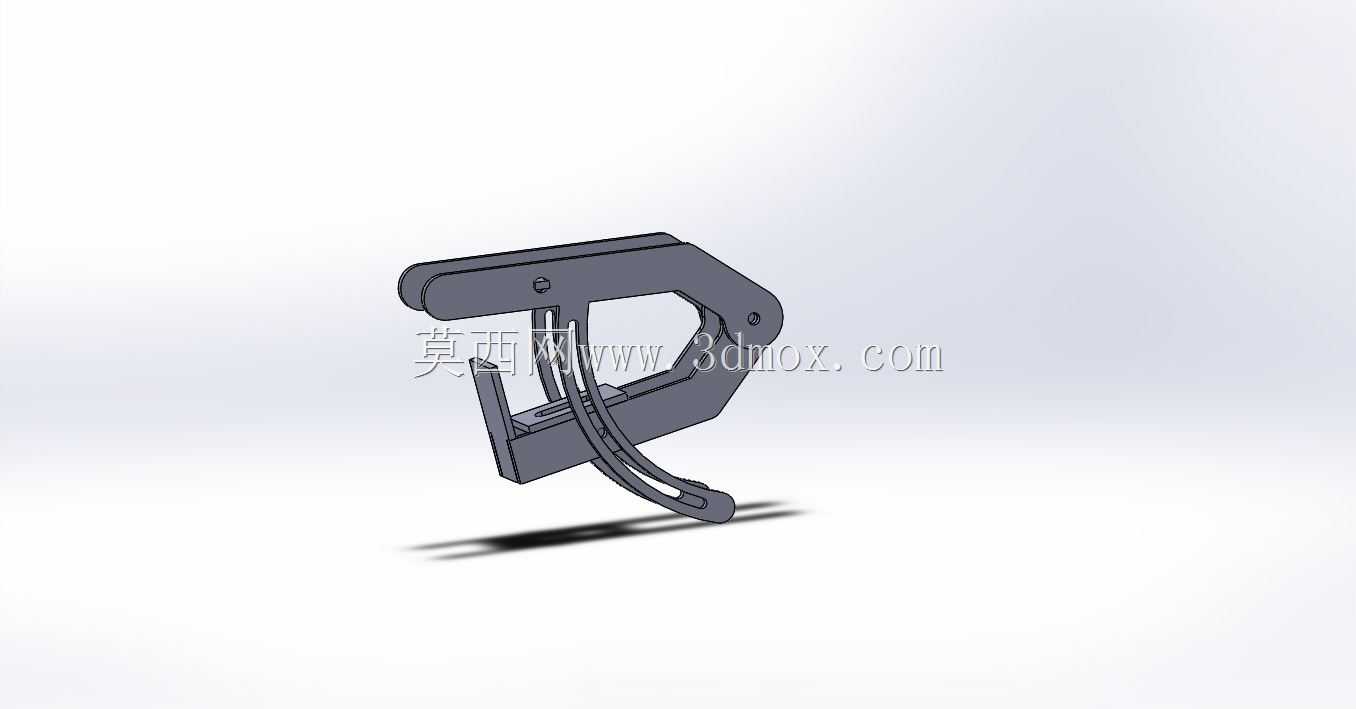

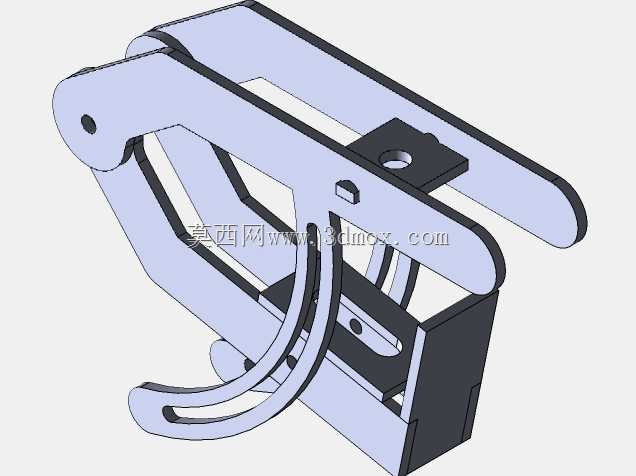

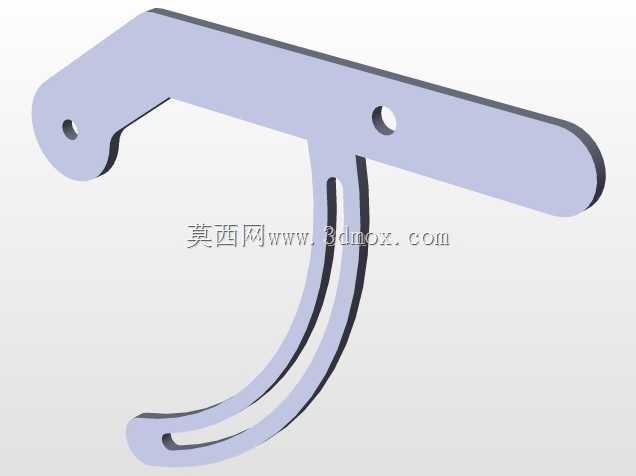

该夹持捏合部件主要应用于小件装配工位的物料抓取与捏合对位工序，常见于消费电子零部件组装、小五金件压装前的定位夹持场景，可适配装配线末端执行器的快速换装需求，替代传统刚性夹爪在薄型易损工件夹持时的压伤风险。从结构设计逻辑来看，整体采用C型开放式主体框架，主体受力段做了等强度的变截面处理，夹持臂位置设置了三组平行的弹性形变槽，通过槽位的长度、宽度参数控制夹持行程与夹持力的线性区间，避免刚性夹持时的应力集中导致工件表面压痕，同时弹性槽的排布方向与夹持动作的施力方向垂直，保证反复开合动作下的形变恢复一致性，延长部件的疲劳使用寿命。接触工件的夹持端镶嵌了高摩擦系数的防滑垫块，垫块与主体采用嵌入式卡扣连接，无需额外紧固件即可完成更换，适配不同表面粗糙度工件的夹持需求，垫块的接触端面做了微齿形纹理处理，在0.2-0.8MPa的夹持气压区间内即可保证工件不发生滑移，同时不会在工件表面留下明显夹痕。安装端采用标准的快换接口设计，接口的定位销孔间距符合通用工业末端执行器的安装尺寸规范，可直接适配市面主流的直线驱动、旋转驱动模块，无需额外加工转接板即可完成装配，安装边界的避让空间做了充分预留，在狭窄装配空间内动作时不会与周边工装、送料轨道发生干涉。整体结构的开合行程控制在15mm以内，可覆盖厚度3-12mm的片状、块状小件夹持需求，夹持动作的响应延迟控制在0.1s以内，适配高速装配线的节拍要求。主体框架的材质选用高强度工程塑料搭配局部金属嵌件，在保证结构强度满足1kg以内工件夹持负载的前提下，整体重量控制在120g以内，降低驱动模块的负载负担，同时非金属主体可避免与金属工件接触时产生的磕碰划伤。在实际产线应用中，该部件可搭配小型气动滑台完成工件的取放、捏合对位、压装辅助等多工序动作，针对不同规格的工件仅需更换端部防滑垫块即可快速切换生产，无需重新调整整体夹持参数，大幅缩减产线换型的调试时间。结构上的形变槽设计还预留了一定的过夹持缓冲量，当驱动端输出行程略大于工件厚度时，弹性槽的形变可吸收多余的行程量，避免驱动过载或者工件被夹变形，容错空间相比传统刚性夹爪提升40%以上，降低一线操作人员的调试难度。
