机加工轴类零件侧装式夹紧工装

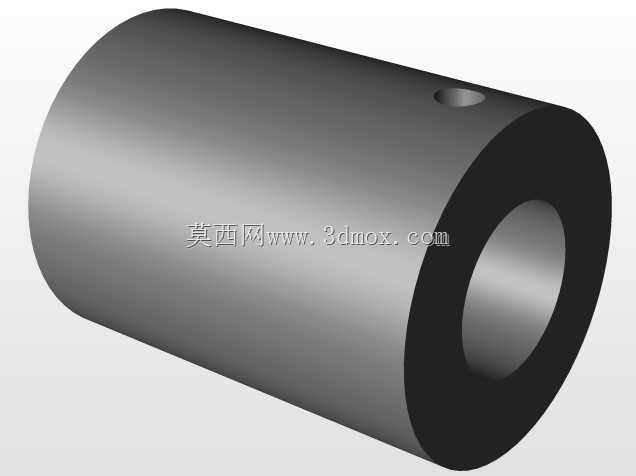

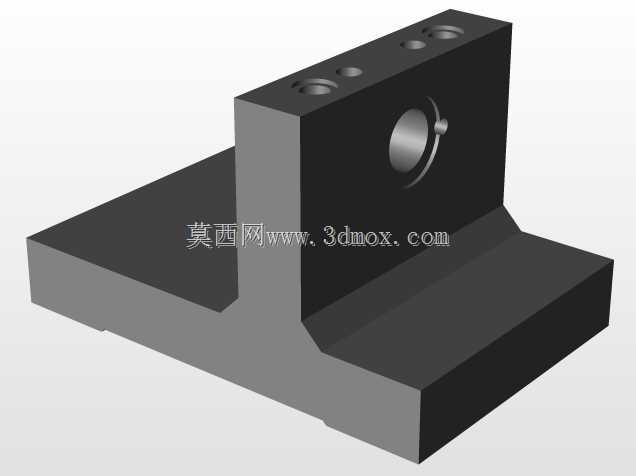

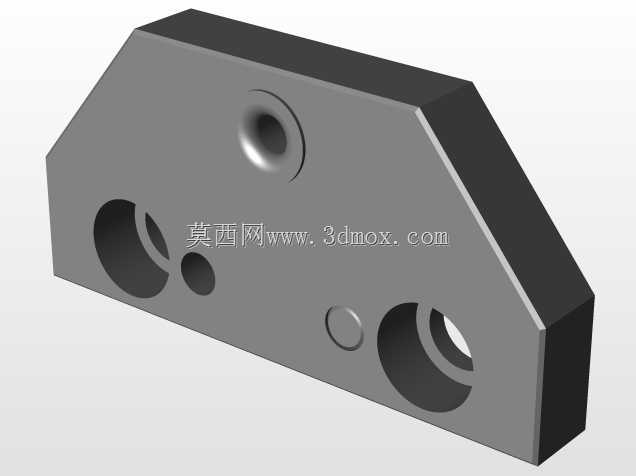

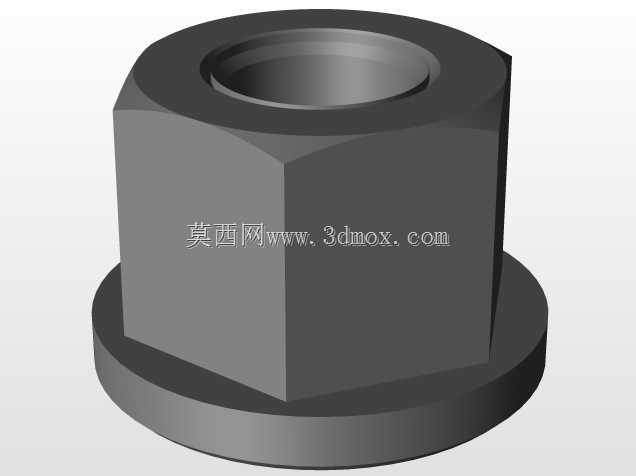

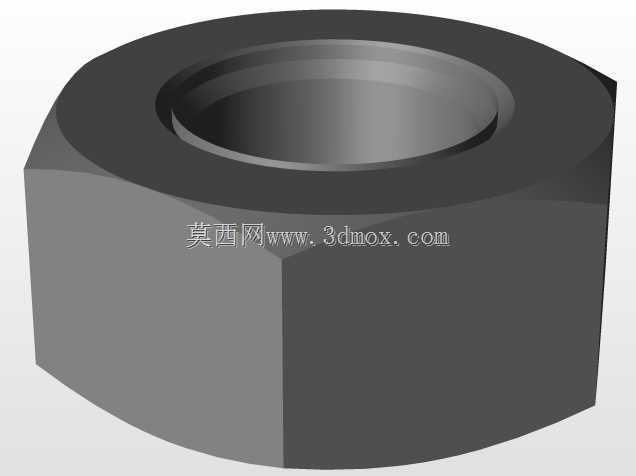

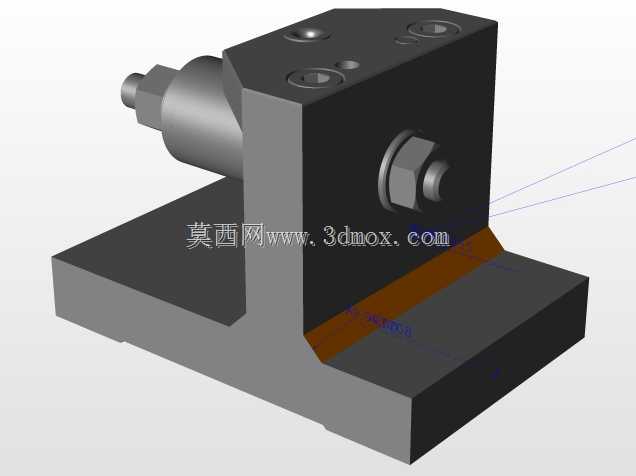

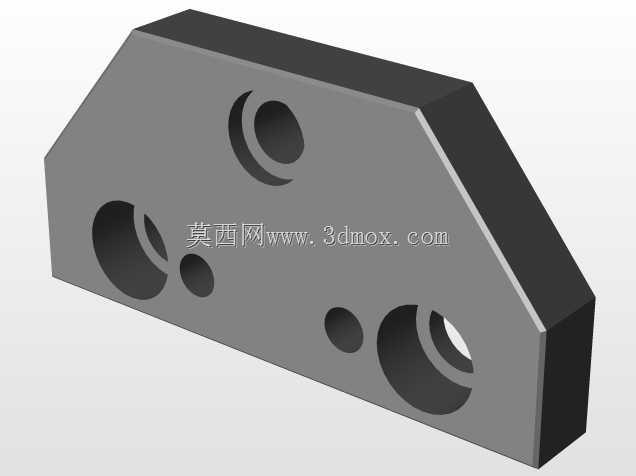

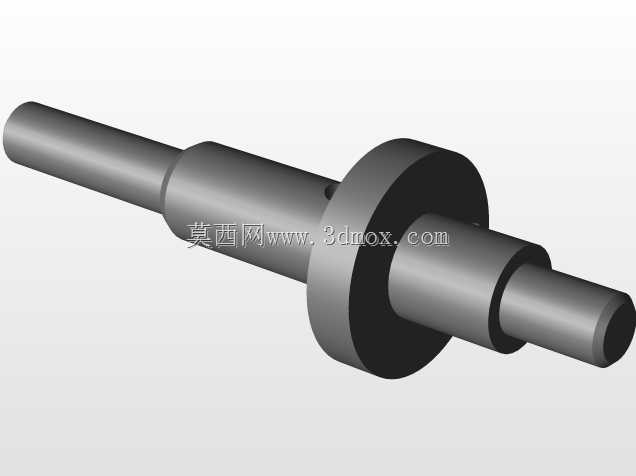

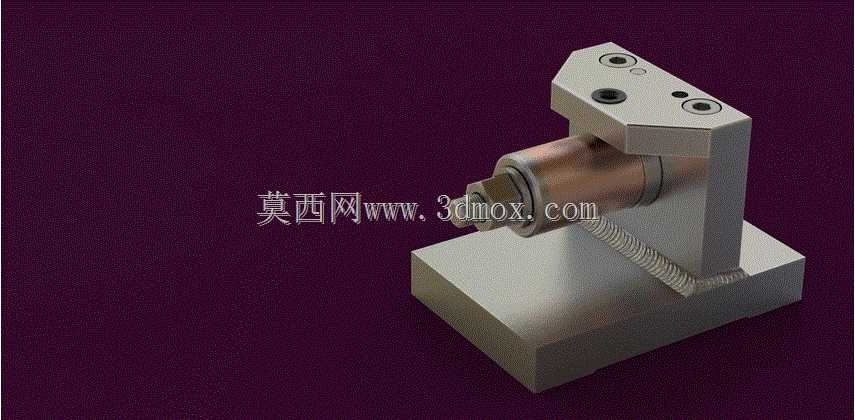

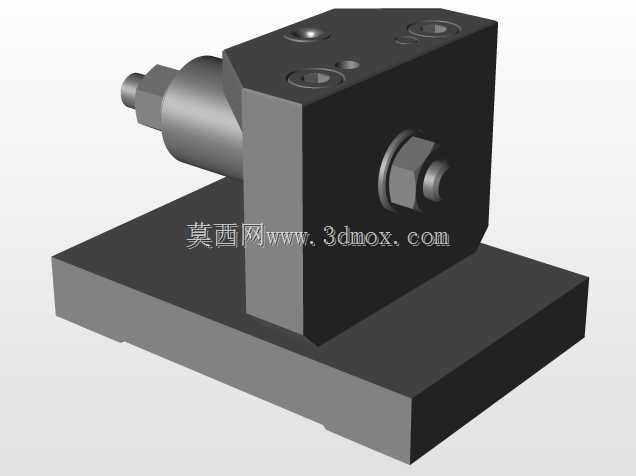

这款夹紧工装主要面向小型回转体轴类零件的机加工工序装夹需求，常见于仪表车床加工工位、小型零件铣削工位、外圆磨床辅助装夹场景，也可用于检测工位的零件固定，替代传统三爪卡盘在小批量多品种加工时的频繁换爪调试工作，尤其适配直径10-30mm区间的短轴类、带台阶轴类零件的单侧装夹，装夹后零件悬伸长度可根据加工需求调整，不会出现传统卡盘装夹时的卡爪干涉铣刀、砂轮的问题。从结构设计来看，整个工装采用L型一体式基座作为承载主体，基座底面为精加工安装平面，预留两个沉头安装孔位，可直接固定在机床工作台T型槽或者专用工装平板上，安装时无需额外制作转接板，基座立板与底板的垂直度控制在0.02mm以内，保证装夹后零件的轴线与工作台面平行，减少装夹找正时间。夹紧执行部分采用剖分式轴套配合锁紧螺栓的结构，轴套内孔根据被装夹零件的直径配做，内壁可根据需求加工直纹滚花增加摩擦力，避免加工过程中零件出现周向转动，锁紧端采用六角头螺栓配合平垫，拧紧力矩控制在8-12N·m即可实现足够的夹紧力，不会因为夹紧力过大导致薄壁轴类零件出现装夹变形。设计时特意将锁紧操作侧布置在工装的正面，操作人员在机床正面即可完成零件的装夹与拆卸，无需侧身或者探身到设备内侧，符合人机工程学要求，减少操作疲劳。整个工装的外形尺寸控制在长80mm、宽60mm、高100mm以内，占用工作台面积极小，可在同一工作台面上并排布置多个同类型工装，实现多零件同时装夹加工，提升小型零件的批量加工效率。基座立板顶部预留的两个小孔为定位销孔，可根据加工需求加装轴向定位挡块，实现零件轴向尺寸的快速定位，加工时无需每次对刀调整轴向位置，进一步压缩单件加工的辅助时间。剖分式轴套与基座立板的安装孔采用H7/h6间隙配合，磨损后可快速更换轴套，无需更换整个工装主体，降低长期使用的维护成本，轴套可根据被加工零件的直径制作多组备件，切换加工零件时仅需更换对应内孔尺寸的轴套即可，整个切换过程不超过2分钟，适配小批量柔性生产的加工需求。在实际使用场景中，这类工装常配合小型台钻、桌上车床使用，加工轴类零件的端面横孔、侧面铣扁、端部倒角等工序，装夹后零件的同轴度可稳定控制在0.03mm以内，满足一般精度零件的加工要求，相比通用夹具，专用夹紧工装的装夹效率提升40%以上，同时降低了通用卡盘装夹小零件时的操作安全风险。
