车身顶部金属过滤管道结构设计

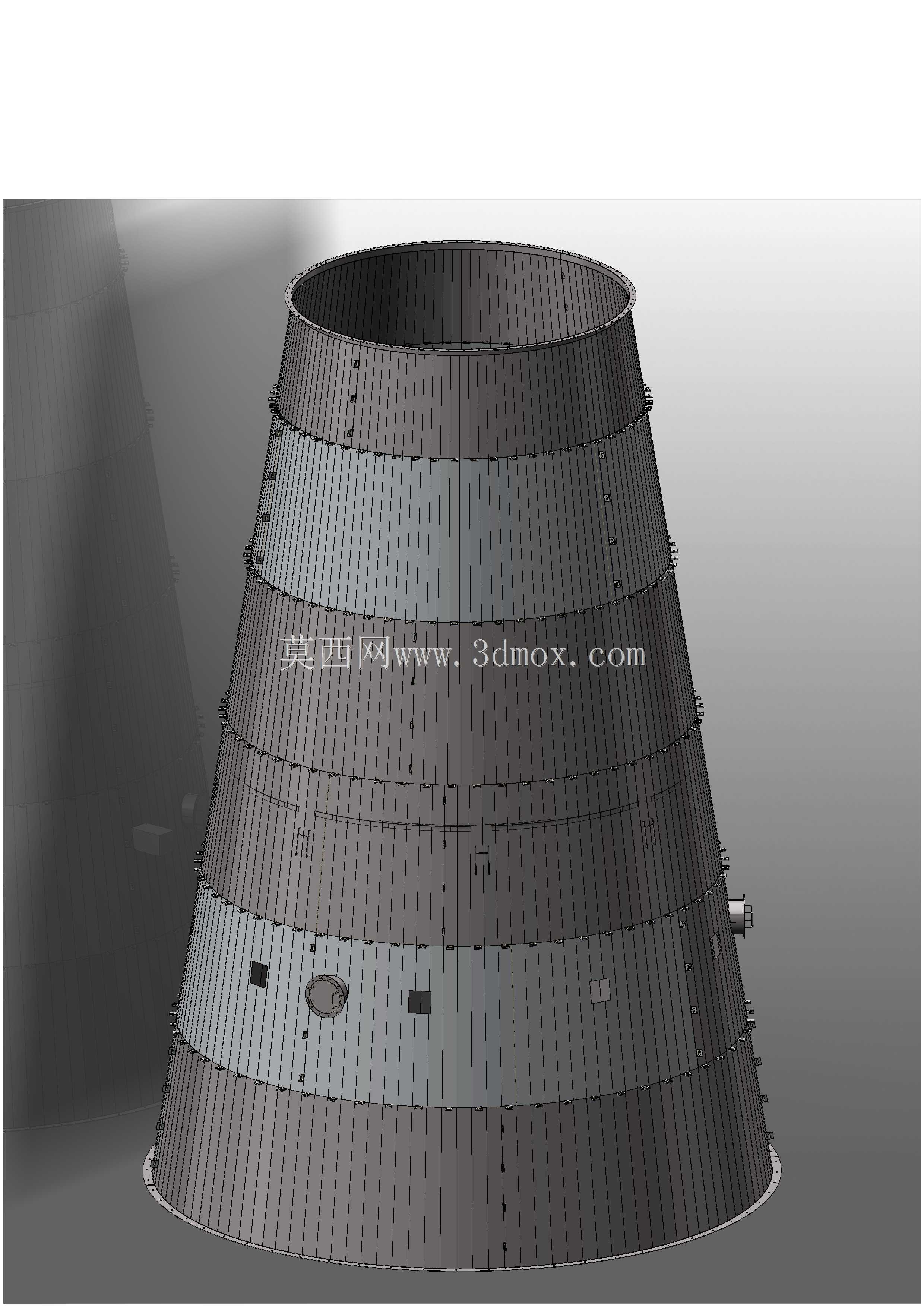

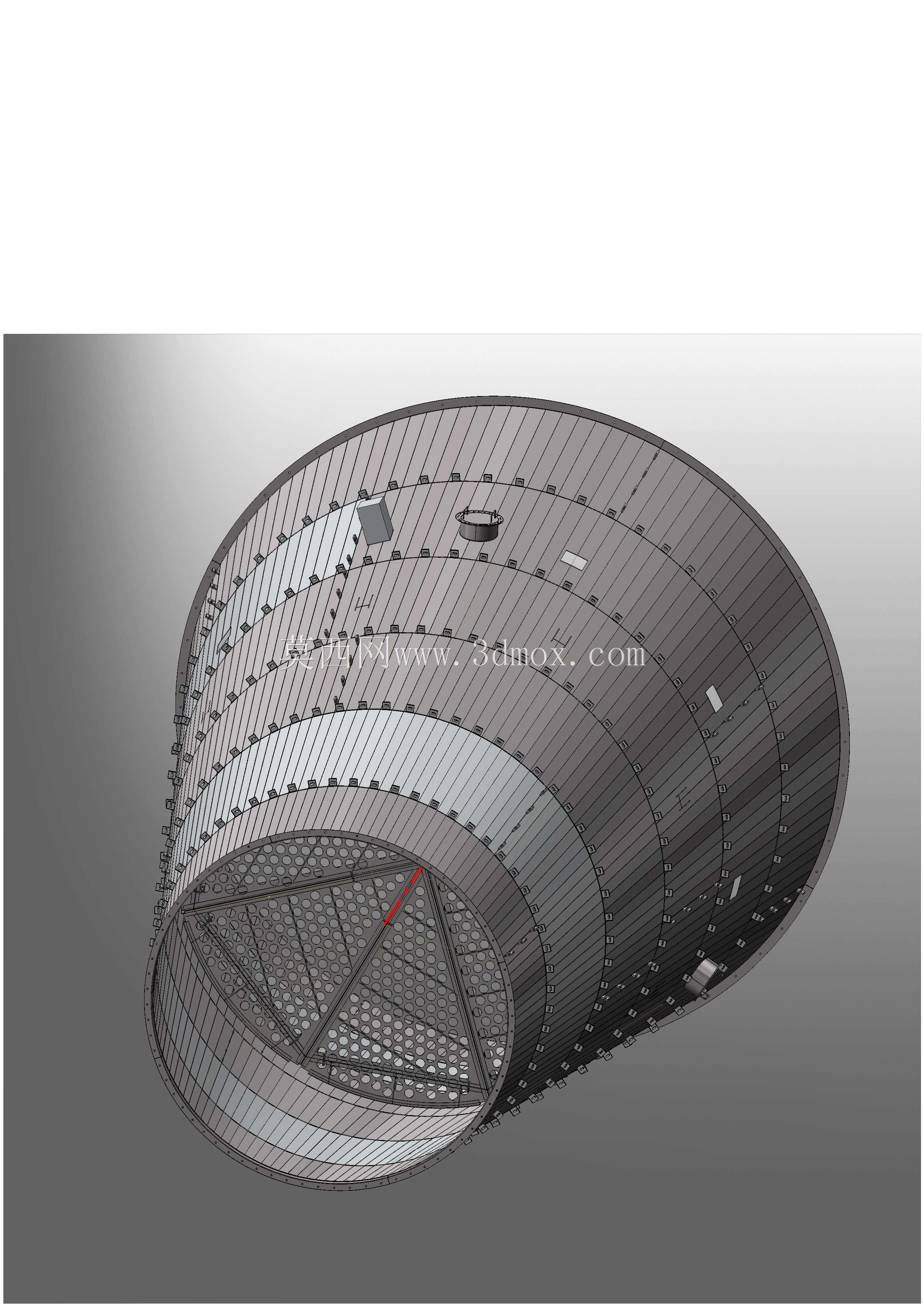

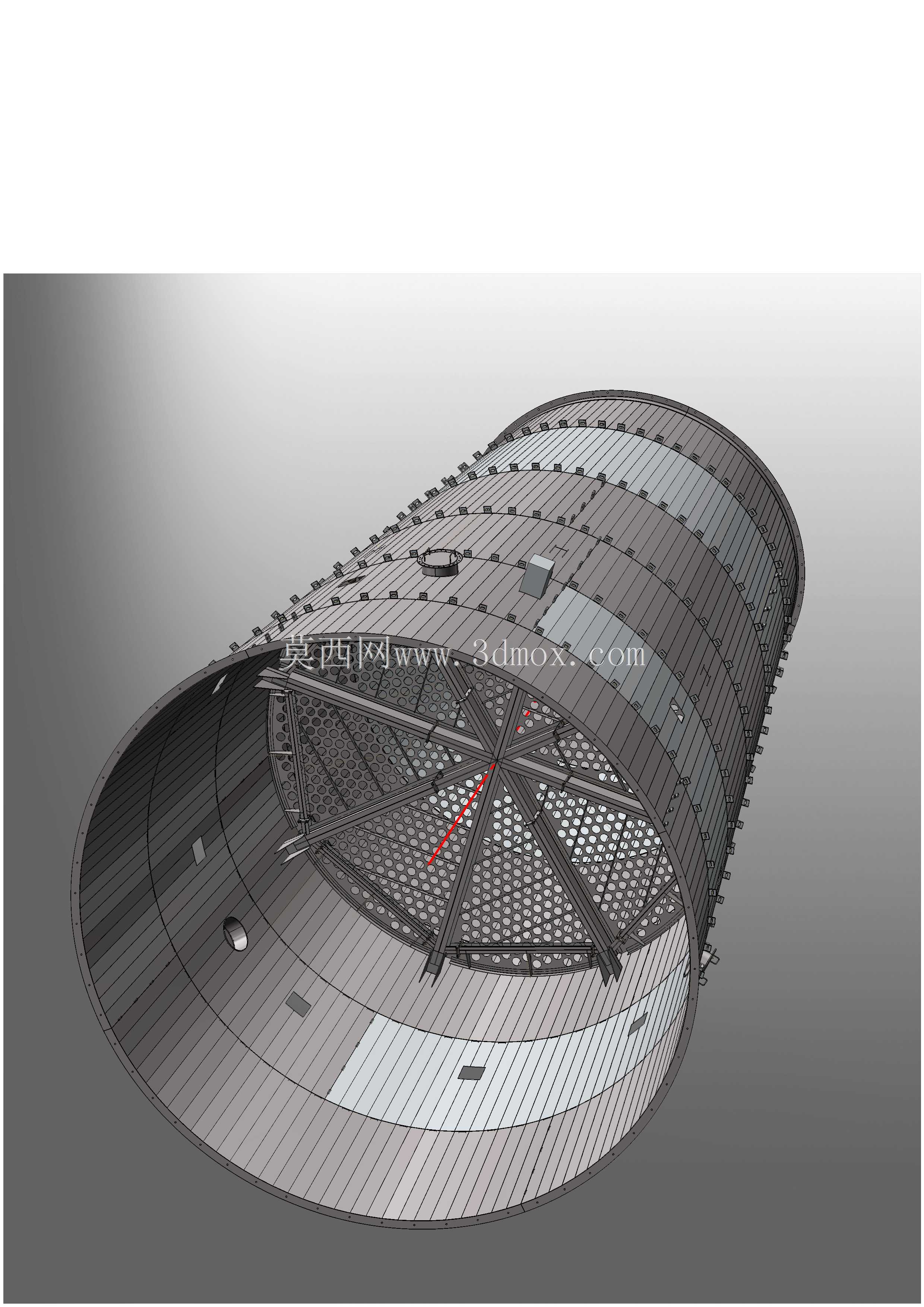

该结构主要应用于商用特种车辆的车顶功能集成段，承担车载介质输送过程中的杂质截留、物料暂存与导流分配作用，常见于散装物料运输车、工程作业车辆的顶部管路系统，安装位置处于车顶上层结构区域，需匹配整车顶部的圆弧曲面轮廓，避免超出整车限高边界，同时要兼顾行车过程中的风阻影响，外轮廓做了顺滑的弧面过渡处理，减少高速行驶时的气流紊流与风噪。从结构设计逻辑来看，整体采用大直径回转类壳体构型，主体壁板选用4mm厚度的金属板材加工，材料兼顾结构强度与冷弯成型性能，能够适应板材卷圆、拼焊的加工工艺要求，壳体周向布置多圈环形加强筋与纵向肋板，抵消内部介质输送、物料堆积产生的径向载荷与轴向形变，避免薄壁结构在承压、承重状态下出现失稳变形。内部设置的三角支撑桁架结构，沿壳体径向分布，连接内壁不同点位，强化大直径壳体的整体刚性，即使在车辆行驶产生持续振动、路面颠簸带来交变载荷的工况下，也能保证壳体圆度不出现超差，避免连接部位出现焊缝开裂、密封失效的问题。壳体壁板上预留的多个异形开孔，分别对应不同功能的外接管路接口、检修口与传感器安装位，开孔周边均做了翻边强化处理，补偿开孔造成的结构强度损失，同时方便外接部件的法兰对接安装，保证连接部位的密封性能。结构下部衔接的料斗段采用渐缩构型，能够将过滤截留的杂质、暂存的物料顺畅导流至下游输送管路，避免物料在壳体内出现架桥、积料的问题，过滤组件的安装位预留了快拆结构的安装空间，方便后期运维过程中快速更换过滤元件，无需对整体壳体做大规模拆解。在安装边界设计上，壳体底部的连接法兰沿周向均匀布置连接孔位，能够直接与车顶预设的安装基座匹配对接，安装后整体突出车顶的高度控制在合理范围内，不会超出道路通行的限高要求，同时壳体外表面的拼接焊缝均做了打磨平滑处理，减少气流冲刷带来的应力集中，也能避免雨天积水、积尘造成的板材腐蚀问题。整个结构的受力传递路径经过多轮优化，车载工况下的振动载荷、介质载荷、自重载荷均能通过加强筋、支撑桁架顺畅传递至底部安装基座，不会出现局部应力集中导致的结构失效，可满足不同路况下的长期使用需求。
