车载伸缩式登车梯结构设计

这款车载伸缩登车梯主要配套特种作业车辆、工程车辆以及高底盘货运车辆使用，解决高底盘车辆人员上下车时踏空、攀爬费力的问题，常见于消防车、重型工程作业车、军用特种车辆、房车等车型的侧部安装位。日常车辆行驶状态下，梯体完全收纳入车辆侧部的预留安装舱内，不会超出车身外廓边界，不会影响车辆通过性与行驶安全性，当需要人员登车作业时，可通过手动或联动解锁机构将梯体沿导向滑轨向外抽出，梯节逐级展开形成多级踏步结构，踏步表面设置有防滑齿形结构，即便在沾有泥水、油污的工况下，也能保证踩踏摩擦力，避免人员滑倒。

从设计思路上看，该梯体采用剪式伸缩加滑轨导向的复合结构，主体承载结构采用高强度钣金折弯件焊接成型，在保证整体承载能力的前提下尽可能压缩收纳状态的整体厚度，适配车辆侧围内部有限的安装空间，安装边界上，收纳状态下梯体整体厚度控制在180mm以内，宽度匹配常规车辆侧门的通行宽度，展开后每级踏步的高度差控制在220mm，符合人体工程学登车踏步的高度要求，最外侧踏步展开后距离车身侧围的距离不超过350mm，避免人员登车时跨步过大产生疲劳。梯体与车身连接的基座采用多螺栓固定结构，可适配不同车型的侧围安装孔位，连接位置设置有橡胶缓冲垫，一方面吸收车辆行驶过程中产生的振动，避免梯体在收纳状态下产生异响，另一方面也能避免金属结构直接接触造成的车身漆面磨损。

功能特性上，梯体的伸缩机构设置有双向锁止结构，收纳状态下自动锁止防止行驶过程中梯体意外滑出，展开到位后同样自动锁止，避免人员踩踏时梯体回缩造成危险，解锁操作仅需单脚踩踏解锁踏板即可完成，无需人员弯腰手动操作，适合携带工具登车的作业场景。梯体的踏步边缘做了圆弧过渡处理，避免人员磕碰受伤，所有外露的结构棱边都做了钝角打磨，没有尖锐的突出结构。在实际应用中，这类登车梯相比固定安装的踏步，不会增加车辆的整体宽度，能满足车辆在狭窄巷道、作业场地的通行需求，相比外挂式的折叠梯，收纳后完全隐藏在车身内部，不会受到外部飞石、泥水的长期侵蚀，结构使用寿命更长，维护时仅需定期对滑轨接触面涂抹润滑脂，检查锁止机构的弹簧复位弹力即可，日常维护成本极低。

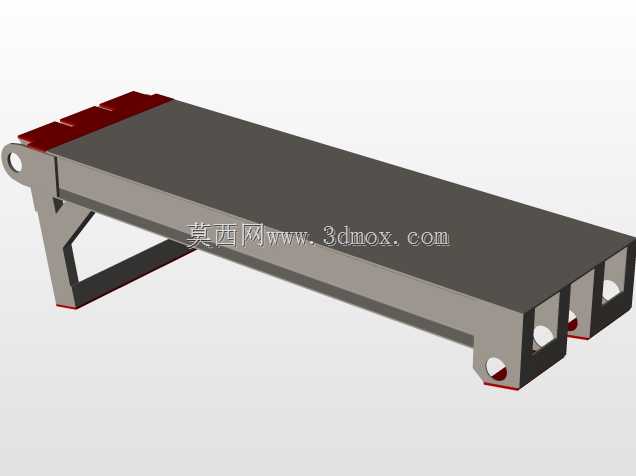

结构建模过程中，对梯体的承载受力做了针对性的优化，每级踏步的承载能力按照150kg的单点载荷做校核，梯体展开后的整体挠度控制在2mm以内，避免人员踩踏时梯体产生明显的晃动感，滑轨采用双排滚珠导向结构，抽拉过程顺滑无卡滞，即便在低温环境下也不会出现伸缩卡顿的问题。
