钢管焊接式小型越野车架结构设计

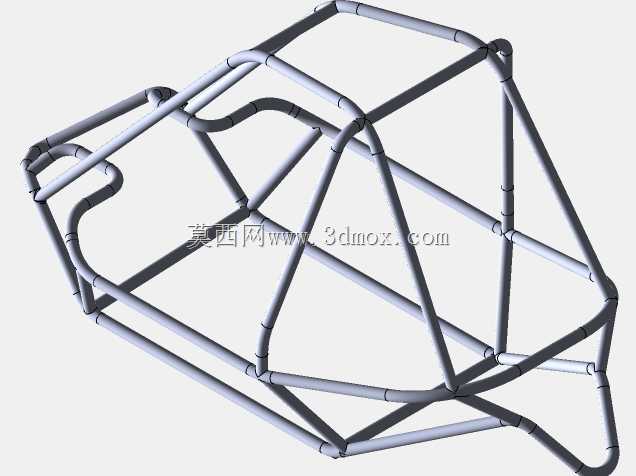

该框架结构为小型越野类小车的核心承载基体，整体采用冷拔无缝钢管弯制后拼焊成型，主要适配单人小型越野竞速、场地休闲代步类小车的装配需求，在小型全地形车、大学生巴哈赛车、场地娱乐卡丁车的改装与自制场景中应用广泛。从结构受力逻辑来看，整个框架采用空间桁架式布局，管件的排布完全贴合整车受力传递路径：前部预留的弧形弯管区域为驾驶位腿部操作空间，同时承担正面碰撞时的吸能溃缩功能，管件弯折角度经过反复校核，既保证碰撞时能通过可控变形吸收冲击能量，又不会出现管件直接刺入驾驶舱的风险。中部座舱区域的环形加强框是整个结构的核心承力段，周边斜向布置的支撑管件将座舱环与前后段结构连为整体，可将行驶中来自悬架的冲击载荷、过弯时的侧向倾覆力矩均匀分散到整个框架上，避免局部应力集中导致焊缝开裂。后部的三角支撑结构为动力总成、后悬架安装位预留了充足的装配边界，管件的交汇节点全部采用相贯线切口拼合，焊接后可保证各方向载荷的平顺传递，不会出现局部应力突变。设计过程中优先考虑了管件的弯折工艺性，所有弯管的弯曲半径统一匹配常用弯管机的模具规格，无需定制特殊工装即可完成加工，有效降低了单件试制的成本。框架的整体外廓尺寸严格控制在小型场地车的通行边界内，宽度适配常规场地车道的通行要求，高度满足驾驶位坐姿的头部安全余量，底部的横向支撑管件预留了电池、控制器等部件的安装孔位，可直接通过标准抱箍完成附件固定，无需额外在主框架上焊接安装支架，减少了焊接变形对整体精度的影响。各管件连接节点处均预留了足够的焊接操作空间，拼焊时可保证焊缝全周熔合，焊后经时效处理可有效消除焊接内应力，避免长期使用后出现框架变形。座舱周边的管件排布充分考虑了安全带安装点、座椅固定点的位置需求，安装点处均采用双层管件局部加强，可承受急刹、碰撞时的瞬间冲击载荷，满足小型越野车辆的安全使用要求。
