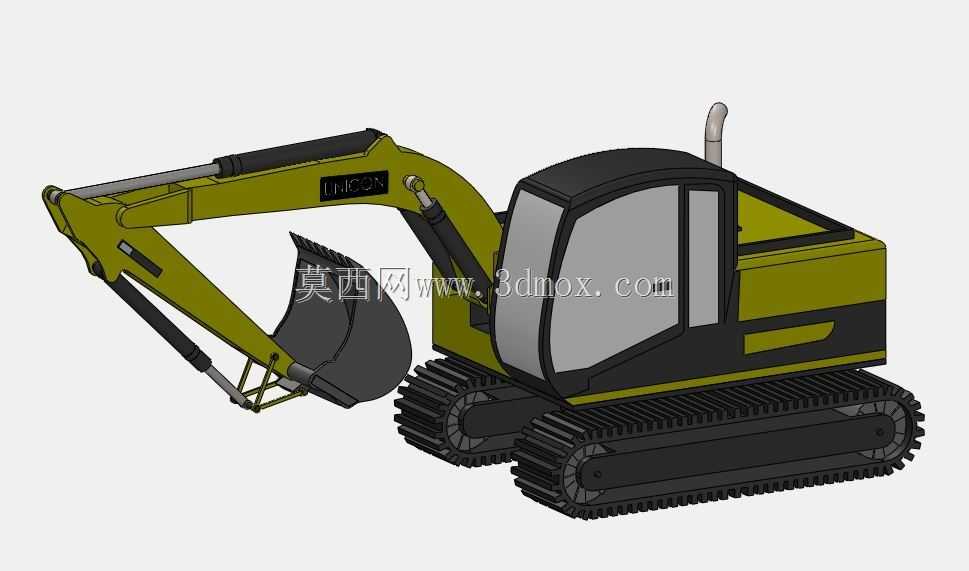

JCB JS145履带式液压挖掘机整机结构

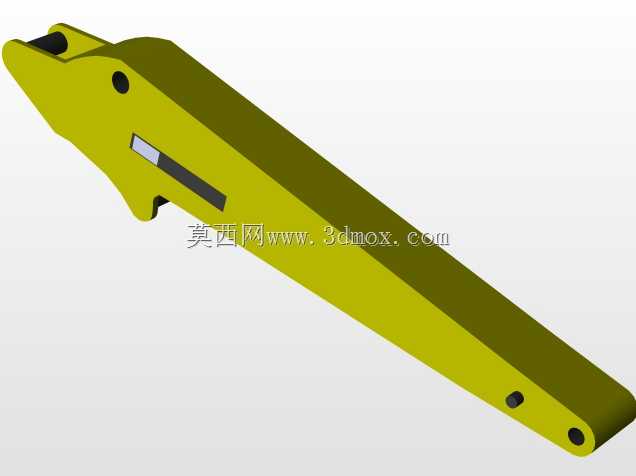

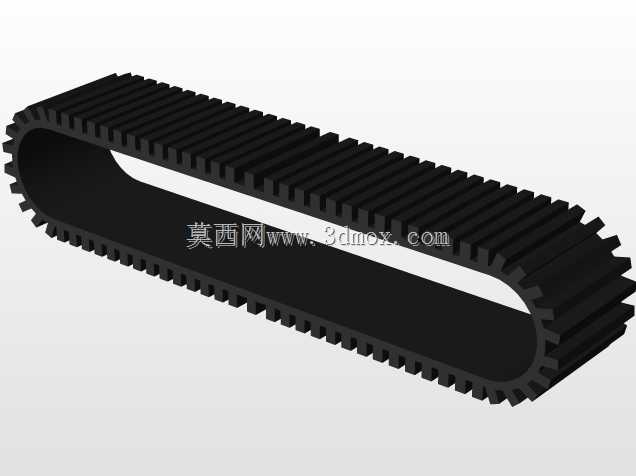

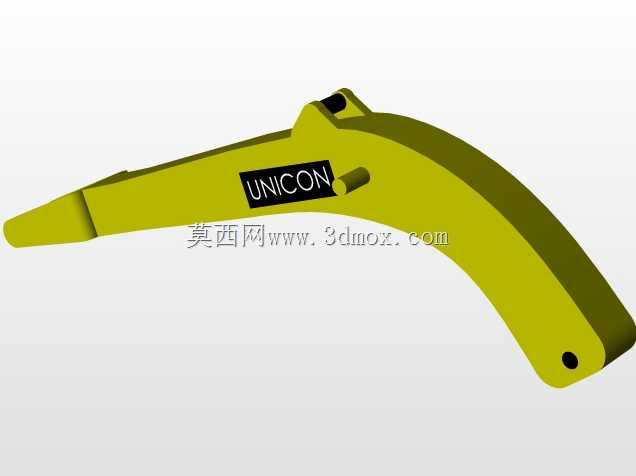

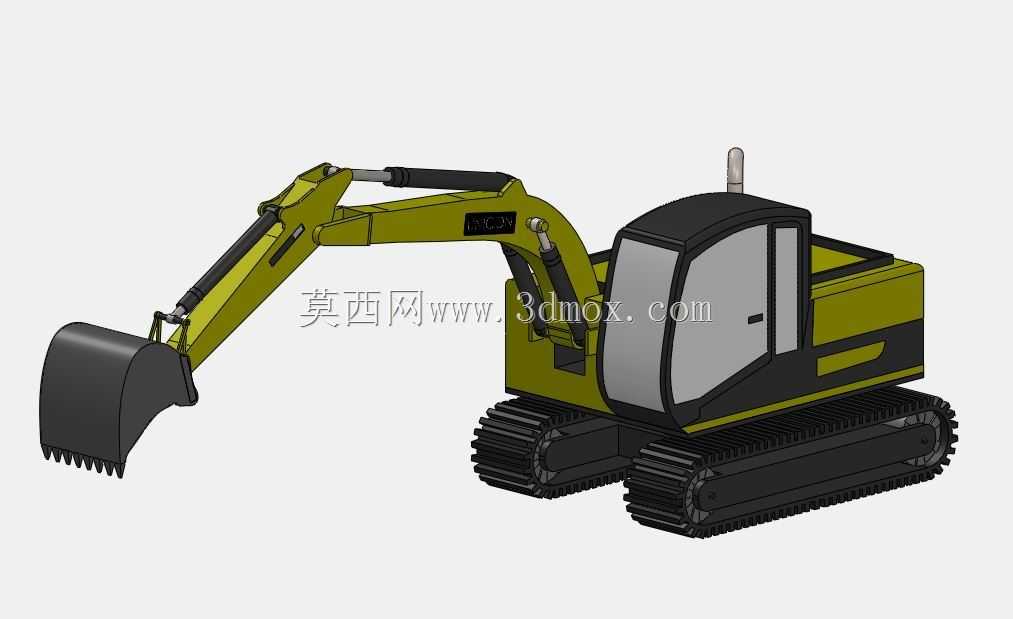

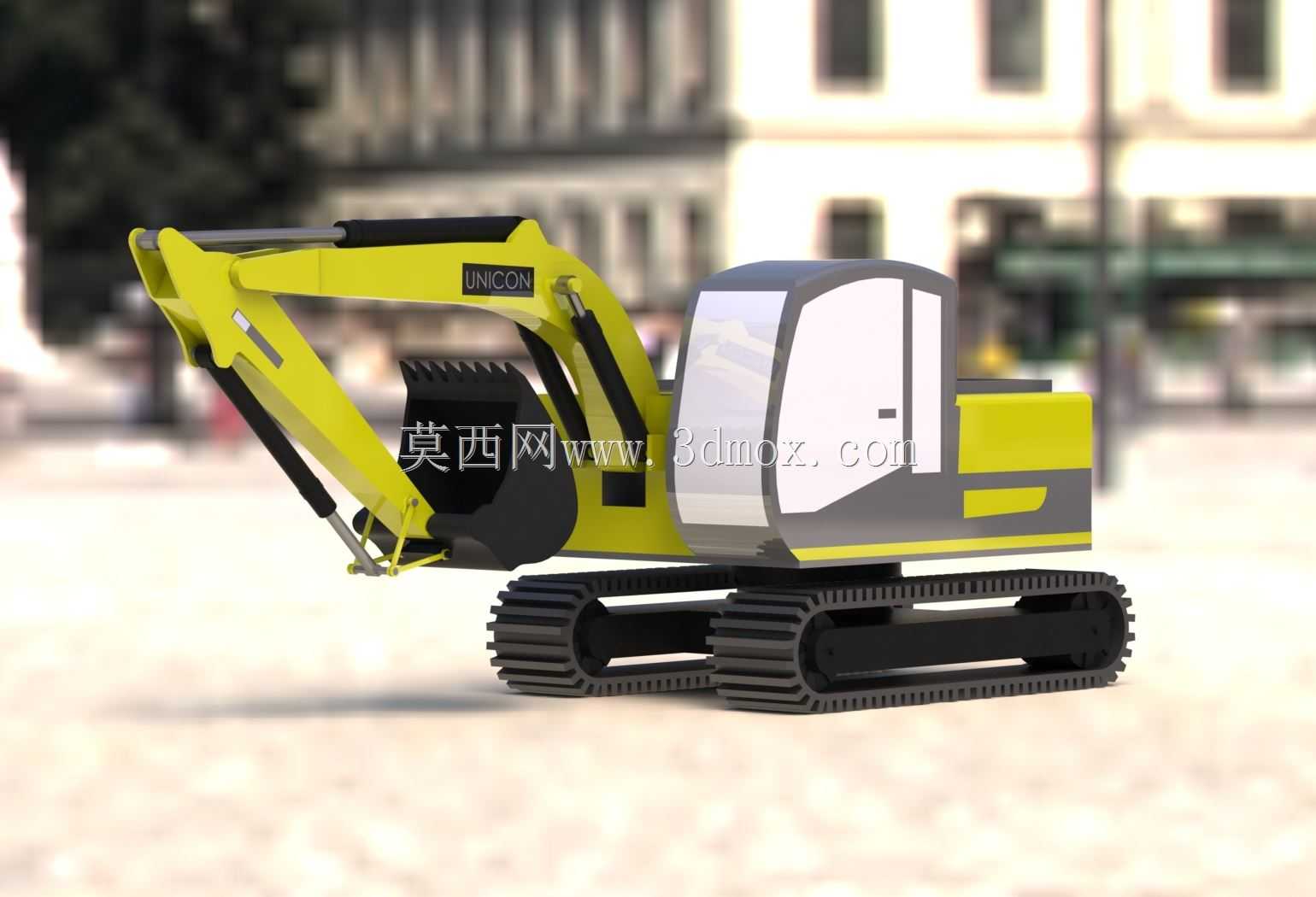

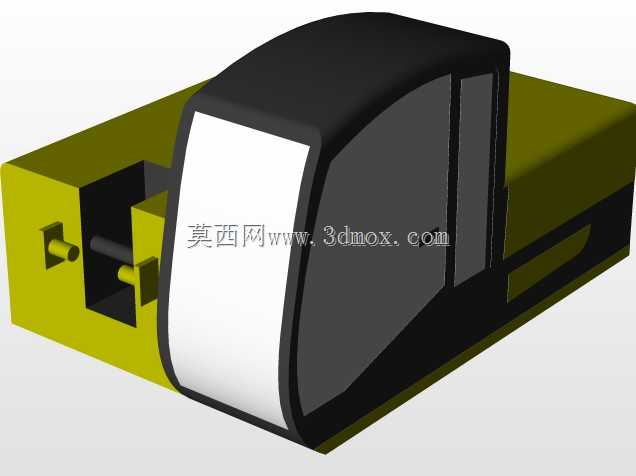

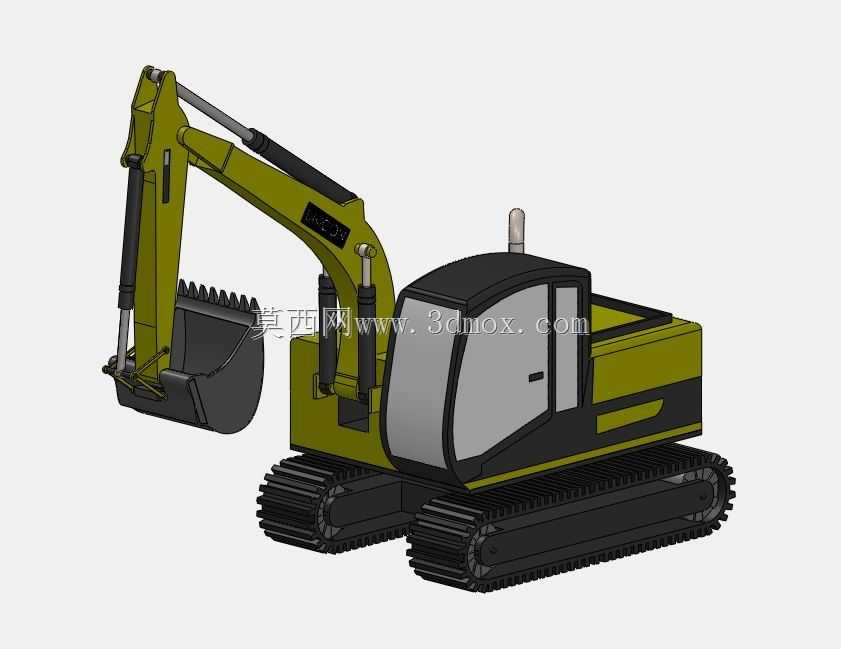

该履带式液压挖掘设备主要面向中小型土方作业场景，在市政管网开挖、小型场地整平、园林土方整理、农村基建拆改等作业场景中适配性极强，相比大型履带挖机，它的转场灵活性更高，对作业场地的硬化程度要求更低，狭窄巷道、老旧小区改造这类受限空间内也能顺利完成作业动作。整机采用履带式行走结构，接地比压控制在合理区间，在松软泥泞的施工场地也能保持足够的抓地力，不会轻易出现陷车问题，行走系统的驱动轮、导向轮、支重轮与履带板的配合间隙在建模时做了精准还原，能直观呈现行走过程中的运动干涉校验结果。工作装置部分采用反铲式结构设计，动臂、斗杆、铲斗的铰接点位置经过反复调校，配合液压油缸的行程参数，可实现最大挖掘深度、最大卸载高度与挖掘半径的平衡，既保证足够的作业覆盖范围，又不会因为臂展过长导致整机倾翻力矩超出安全阈值。建模过程中对驾驶室的布局做了还原，驾驶室采用框架式防护结构，视野开口角度满足作业时的前方、侧方观察需求，操作空间的预留尺寸符合常规工程机械人机工程要求，操作人员的坐姿活动范围、操纵杆布置位置都做了对应体现。机身覆盖件采用黄灰撞色的工业涂装设计，既符合工程设备的高辨识度要求，也能在施工场地中起到足够的安全警示作用，机身侧部的检修舱门预留了足够的开合空间，方便日常维保过程中对液压泵、控制阀组、燃油滤芯等核心部件进行检修操作。液压系统的管路走向在模型中做了简化示意，沿着动臂、斗杆的结构内侧排布，避免作业过程中碎石、土体剐蹭造成管路破损，油缸的铰接位置都预留了润滑脂注油口的安装位置，符合实际设备的维保需求。整机的重心位置经过合理分配，在铲斗满载举升的极限工况下，整机的稳定系数满足工程安全要求，尾部回转半径控制在较小范围，在临近建筑、围挡的受限区域作业时，不用担心机尾碰撞周边障碍物。铲斗的斗齿结构采用可更换式设计，斗唇部分做了加厚处理，适配硬质土体、碎石层的挖掘作业需求，斗容参数匹配14吨级挖机的常规作业效率，不会因为斗容过大导致液压系统负载过高，也不会因为斗容过小影响作业产出效率。
