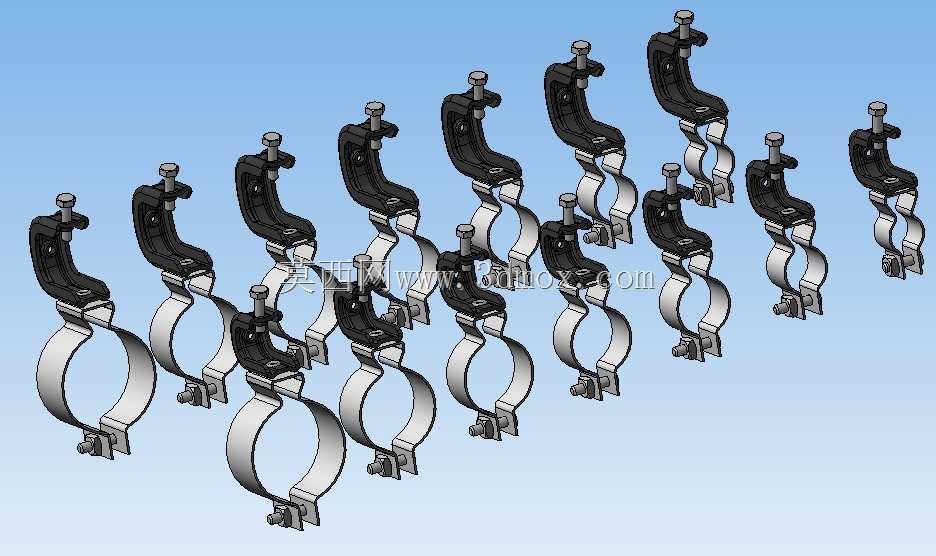

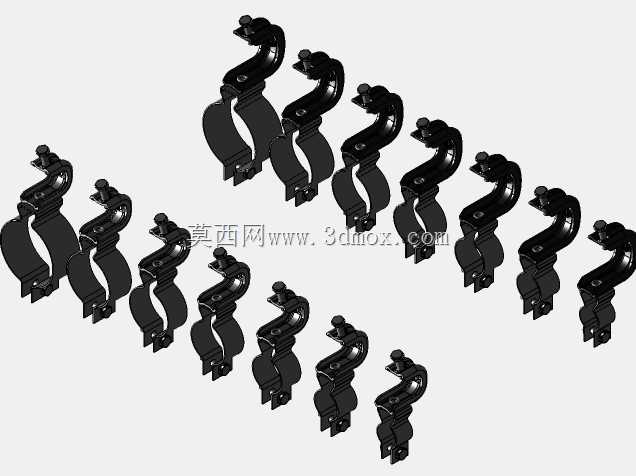

工程管线用铰接式抱箍管夹系列

这套铰接式抱箍管夹主要面向民用建筑、工业厂区的公用工程管线布设场景，覆盖给排水、暖通、消防、弱电线缆防护套管等多类管线的固定需求，可适配不同走向的管线排布，解决管线转角、变向位置的固定难题。日常管线布设作业中，常遇到管线需要沿墙面、支架做小角度转向的情况，普通固定式管夹无法适配转向后的管线角度，强行安装会导致管夹局部应力集中，长期使用后出现抱箍变形、螺栓松动，甚至管线移位渗漏的问题，这款带铰接结构的管夹正是针对这类场景设计。产品核心功能是在抱紧固定管线的同时，依靠上部的铰接转轴实现一定角度的摆动调整，安装时可根据管线实际走向微调夹持角度，无需额外加工定制异形支架，大幅降低现场安装的调整工作量。设计层面，抱箍部分采用弧形钢带成型，钢带边缘做了卷边钝化处理，避免安装时划伤管线外护层，也防止施工人员被锐边割伤；上部铰接座采用增强工程塑料材质，在保证结构强度的同时降低整体重量，也能避免金属部件长期接触产生的电化学腐蚀问题；锁紧螺栓采用标准外六角结构，适配常规施工工具，无需专用工装即可完成锁紧操作。整套产品覆盖0.5英寸到1.25英寸的常用管线外径规格，每个规格对应适配的管径公差范围在±2mm以内，可兼容同公称直径的不同壁厚管材。安装边界方面，铰接座背部预留了标准安装孔位，可直接通过膨胀螺栓固定在混凝土墙面、钢结构支架表面，安装时需保证铰接转轴的轴线与管线转向的轴线平行，才能发挥角度调整的作用；抱箍锁紧时的扭矩需控制在合理范围，针对塑料管材锁紧扭矩不宜过大，避免夹伤管壁，针对金属管线可适当增大扭矩保证夹持力足够。现场施工时，可先将铰接座固定在安装基面，再松开抱箍的锁紧螺栓，将抱箍套在管线外侧，调整好管线位置与铰接角度后，再对称拧紧两侧的锁紧螺栓，保证抱箍与管线外壁均匀贴合，避免局部受力过大。这类管夹相比传统的固定式管卡，在管线存在安装误差、后期沉降位移的场景下，铰接结构可提供一定的位移补偿量，减少管线接口处的应力拉扯，降低管线长期使用后的渗漏、脱落风险，尤其适合老旧管线改造、厂房管线升级这类现场安装尺寸偏差较大的作业场景，无需反复测量定位支架位置，可通过铰接角度补偿一定的安装误差，提升施工效率。
