工业厂房用型钢组合承重金属框架结构

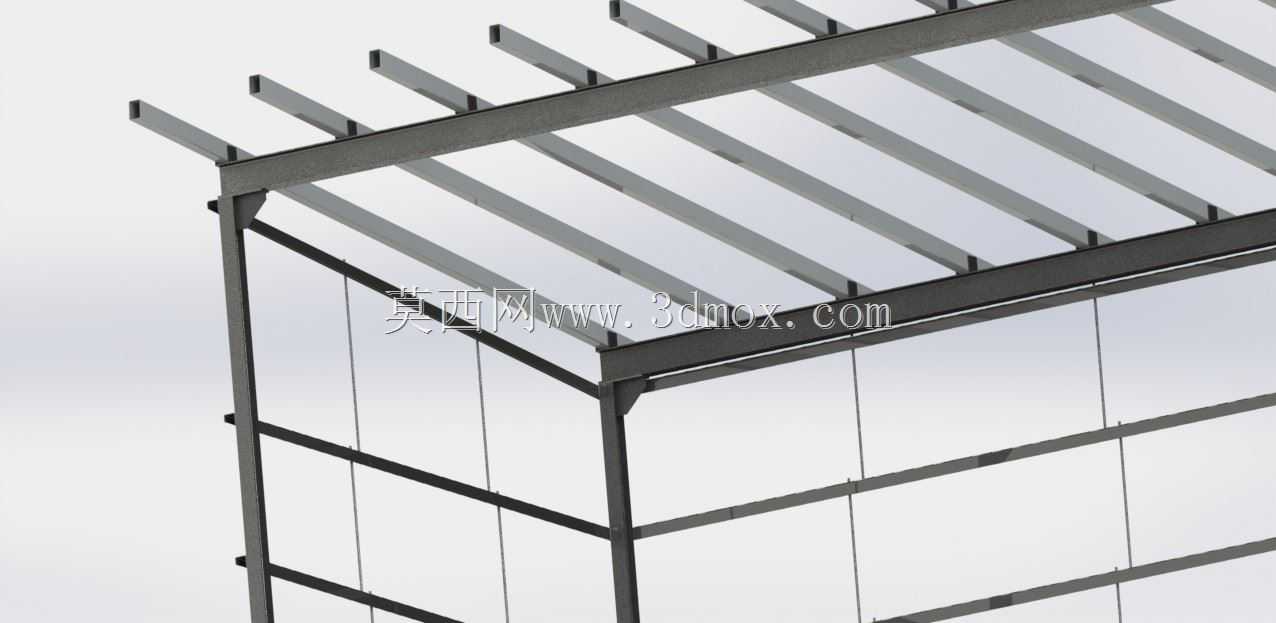

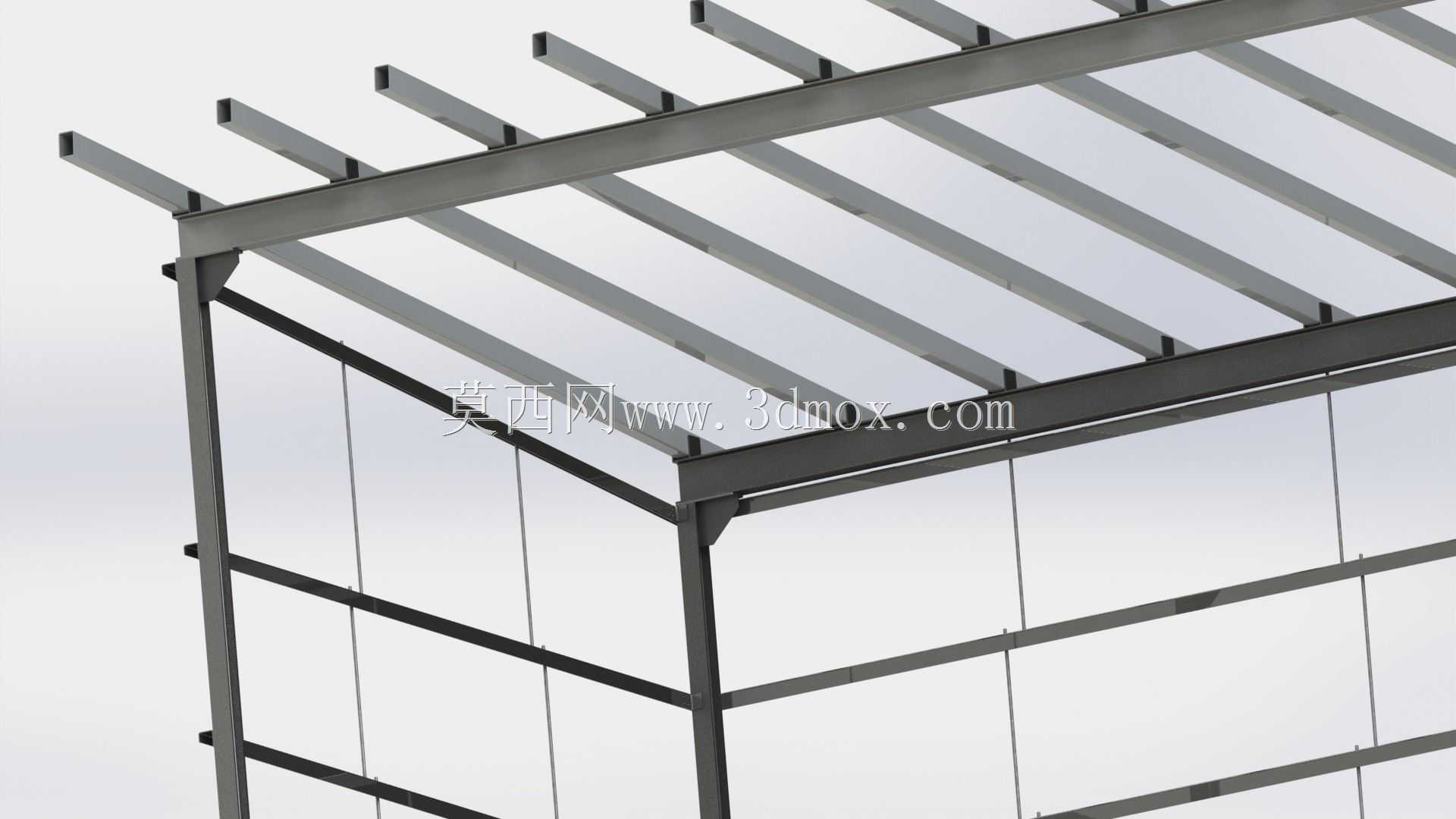

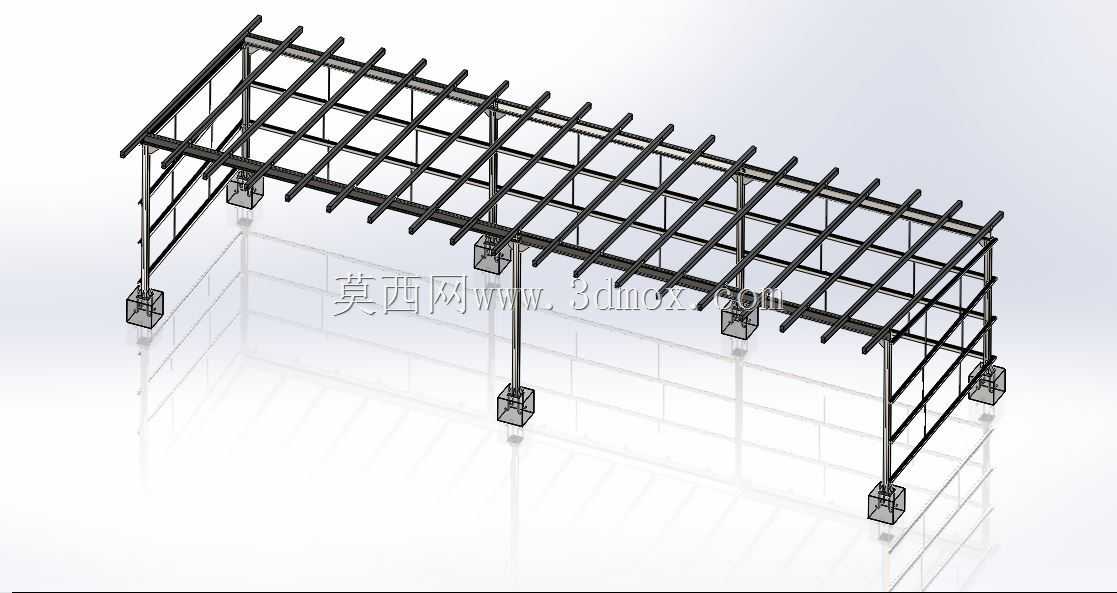

该金属框架结构主要面向工业建筑附属雨棚、小型设备操作防护棚、厂区临时物料堆放区顶盖等场景使用，整体采用热轧型钢作为核心受力构件，通过标准化焊接节点完成梁柱连接，可适配常规工业厂区的户外防护、局部空间遮蔽需求。从受力逻辑来看，顶部横向布置的型钢檩条直接承担外部竖向荷载，将力均匀传递至纵向主梁，主梁再通过柱顶加劲肋节点把荷载传导至竖向承重柱，柱身设置的多道横向系杆可有效抵消水平方向的风荷载或侧向冲击力，避免柱体长细比过大引发的失稳问题。设计过程中优先考虑构件的通用性，所有型钢截面均选用市场常规流通规格，无需定制特殊截面型材，可大幅降低现场采购与加工成本，节点处预留的螺栓孔位可根据实际安装场景调整连接件位置，适配不同的基础固定条件。整体框架的安装边界可根据现场实际场地尺寸做等比例缩放，单跨跨度适配常规3到6米的遮蔽需求，柱距可根据上部荷载大小在1.5到3米区间调整，柱脚预留的连接板可直接与预埋钢板焊接或通过膨胀螺栓固定于硬化混凝土地面，无需额外做复杂的基础处理。构件连接位置均设置了对应焊接坡口，现场施焊时可保证焊脚尺寸满足受力要求，所有外露型钢表面可根据使用环境做镀锌或防锈漆处理，适配户外潮湿、多粉尘的工业厂区环境。框架顶部的檩条间距经过受力验算，可直接铺设彩钢板、阳光板等常规围护面板，无需额外增设次龙骨，减少现场安装的工序数量。柱身设置的横向系杆除了承担水平方向受力外，还可作为管线布设的支撑结构，方便厂区敷设照明线路、压缩空气管路等配套设施，无需额外在框架上焊接支架。整体结构无多余装饰性构件，所有杆件均承担对应受力作用，材料利用率处于较高水平，在满足结构安全的前提下尽可能控制整体用钢量，适合批量加工后快速部署于厂区各类需要临时或长期遮蔽的区域，也可作为小型设备的外围防护框架使用，通过在柱间加装防护网或围挡板即可形成独立的设备防护区间，避免无关人员误入设备运行区域。
