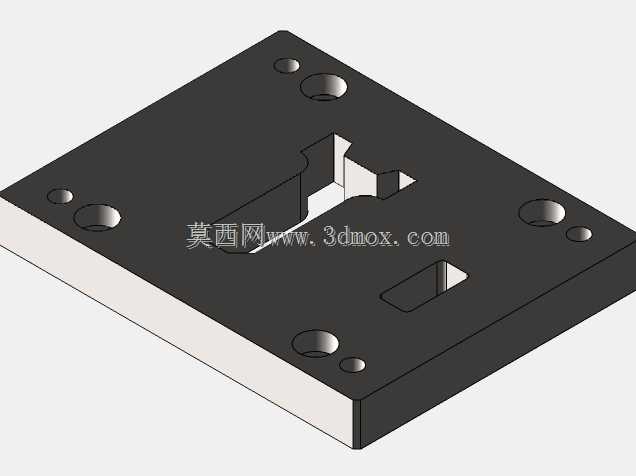

1mm薄板加工用级进冲压模具结构

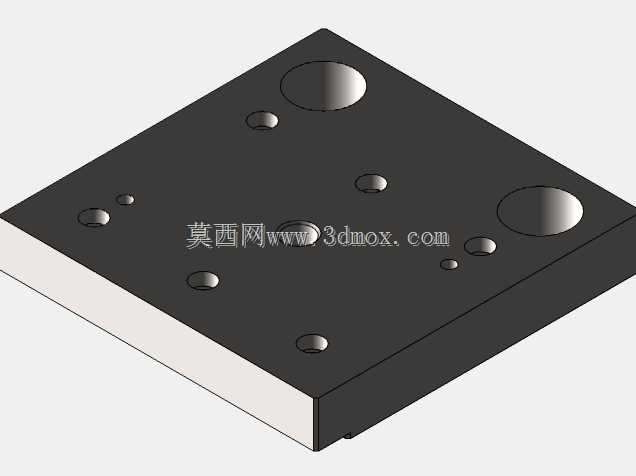

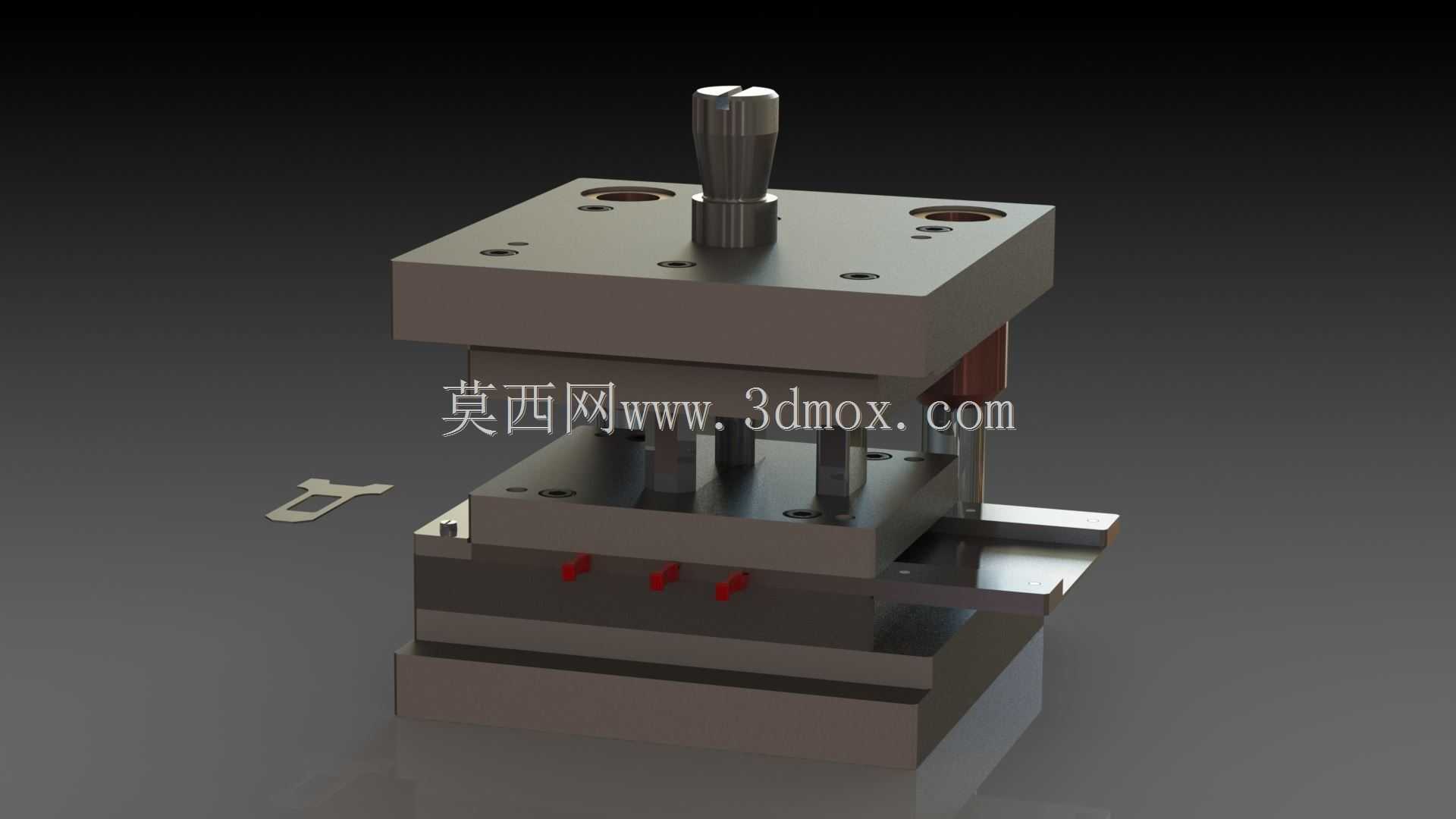

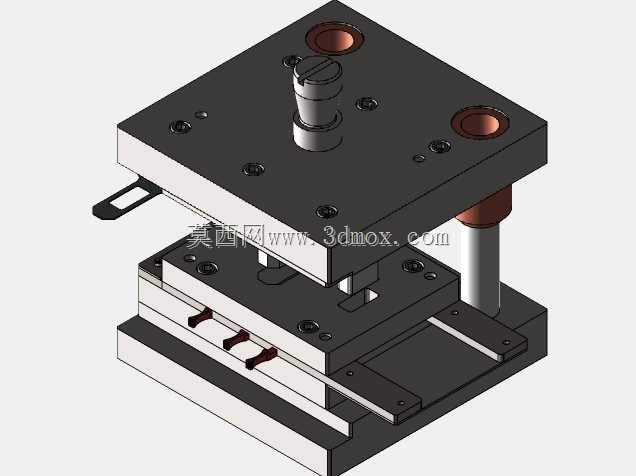

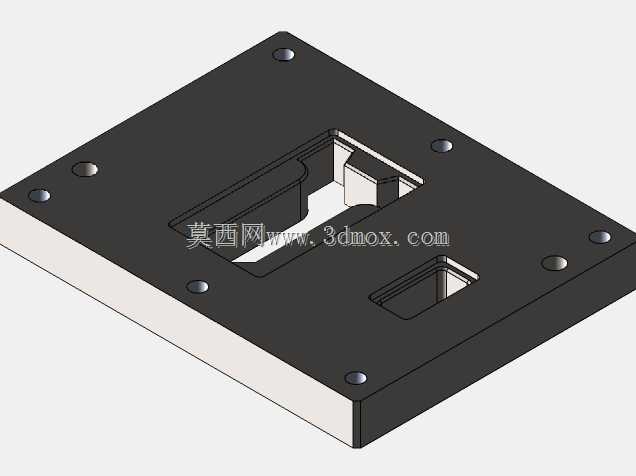

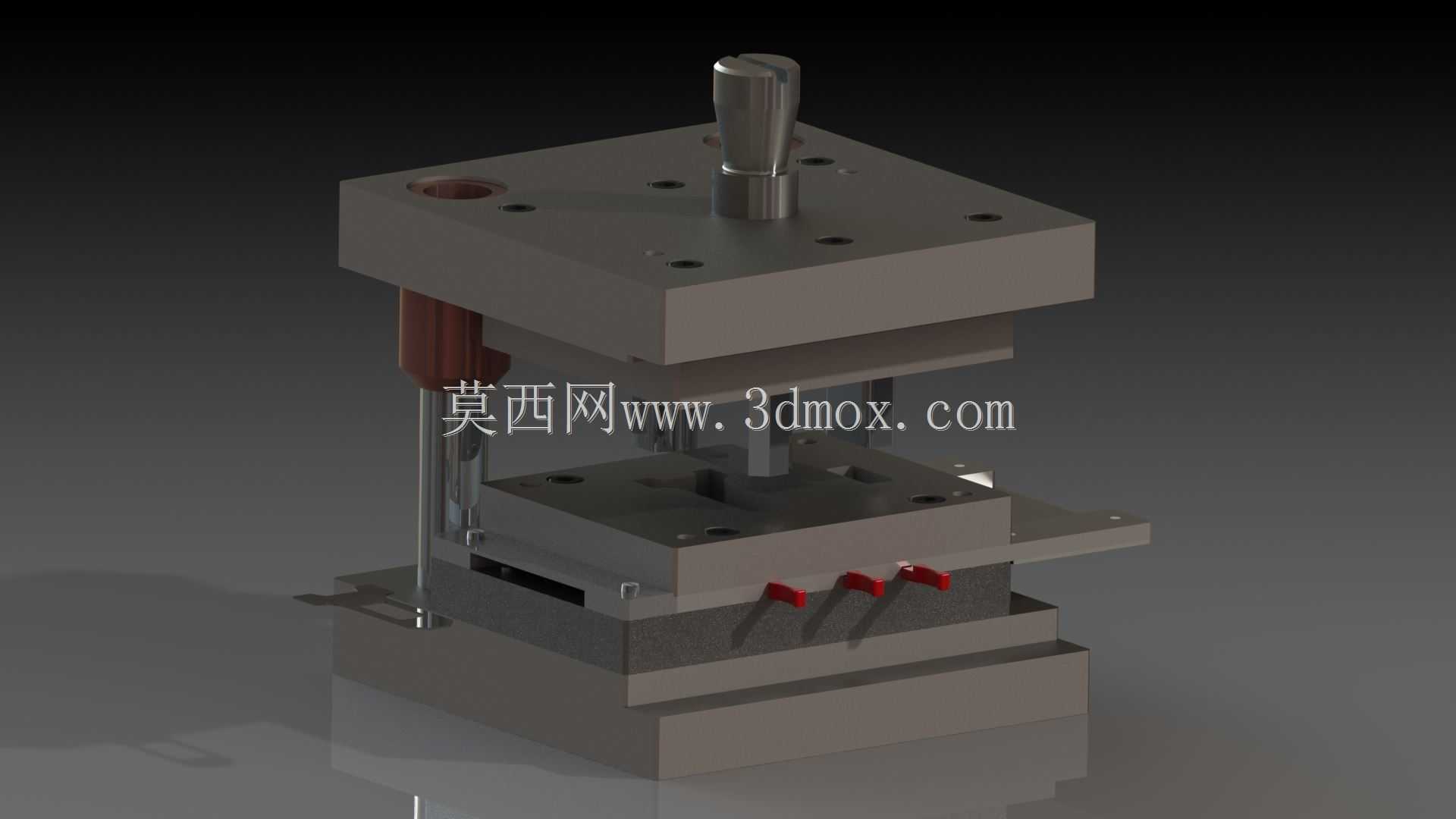

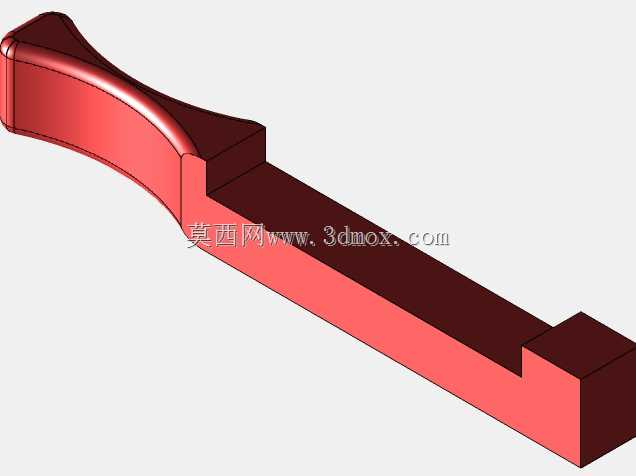

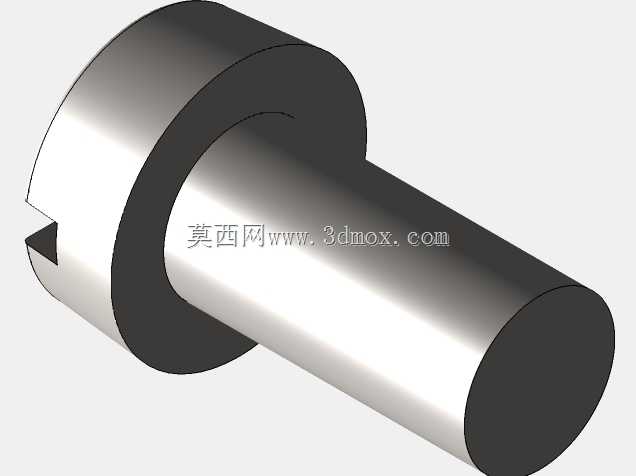

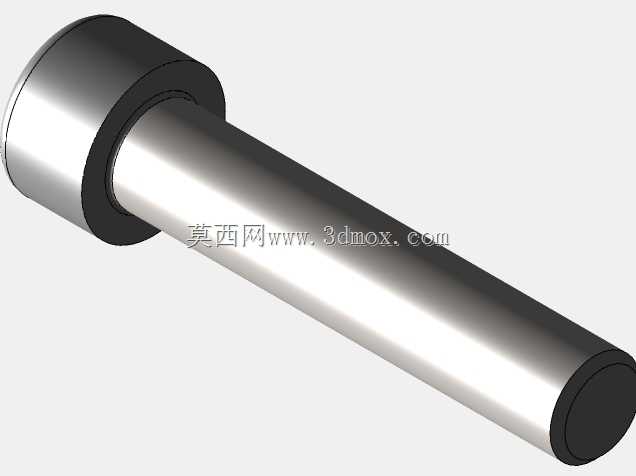

这套级进冲压模具主要面向1mm厚度金属薄板的连续冲压加工场景，在五金零部件批量生产领域应用广泛，可适配电子接插件、小型五金支架、家电金属配件等多类薄型五金件的冲压成型工序，能够在单台压力机的单次行程内完成多道连续冲压工序，无需多次周转定位，大幅提升薄型五金件的生产效率与成型精度。从实际用途来看，该模具可完成薄板的冲裁、折弯、成型等多工序连续作业，替代传统单工序模需要多台设备、多次装夹定位的生产模式，有效减少工件周转过程中的磕碰损伤，降低人工装夹带来的定位误差，尤其适合月产能万件级以上的批量薄板五金件生产场景，能够稳定保障同批次工件的尺寸一致性。从功能特性来看，模具采用标准模架结构，上下模通过导柱导套实现精准导向，合模过程中导向精度稳定，可承受连续高速冲压的侧向力，避免凸凹模出现偏磨啃模问题；上模设置模柄结构可直接与压力机滑块端连接固定，下模设置标准安装位可通过压板快速固定在压力机工作台面，安装调试流程便捷；模具出料端设置导料结构，可配合自动送料机实现连续自动化送料，无需人工逐片送料，进一步提升生产安全性与作业效率。在设计思路上，整套模具围绕1mm薄板的冲压特性做针对性适配，凸凹模间隙按照薄板冲压的标准间隙值设置，避免冲裁断面出现过大毛刺；各工序工位按照冲压工艺顺序排布，工位间距匹配标准送料步距，同时设置空位工位预留后续工序调整空间，方便根据实际生产需求调整工序排布；模具内部设置弹性卸料结构，冲压完成后可及时将板料从凸模上脱离，避免板料随凸模上行带料，保障连续送料的顺畅性；所有冲裁、成型零件均采用快换式结构设计，长期生产出现磨损后可快速更换对应镶件，无需整体拆解模架，降低后期维护成本。从安装边界来看，模具整体外形方正紧凑，模架长宽尺寸适配常规中小型开式压力机的工作台安装范围，模柄尺寸符合标准压力机的滑块安装孔规格，闭合高度适配常用吨位压力机的闭合高度调节区间，无需对压力机做额外改造即可完成安装；下模座设置均匀分布的压板槽，可从多个方位完成装夹固定，保障高速冲压过程中的模具稳定性；导料板的进料宽度适配1mm薄板的常规料带宽度，可直接对接标准卷料送料架，无需额外定制送料导向配件。
