双板连接式螺旋缓冲铰链结构设计

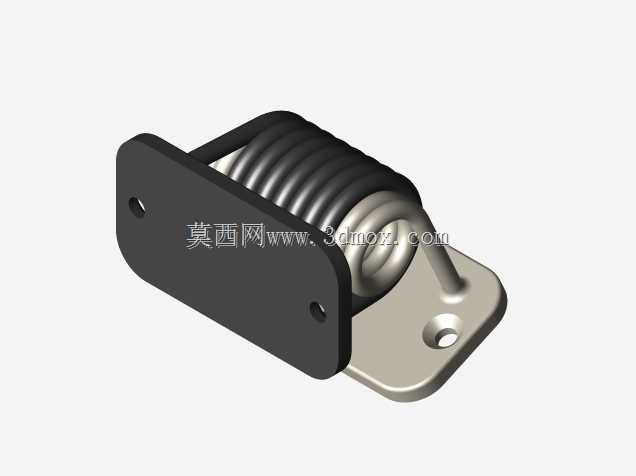

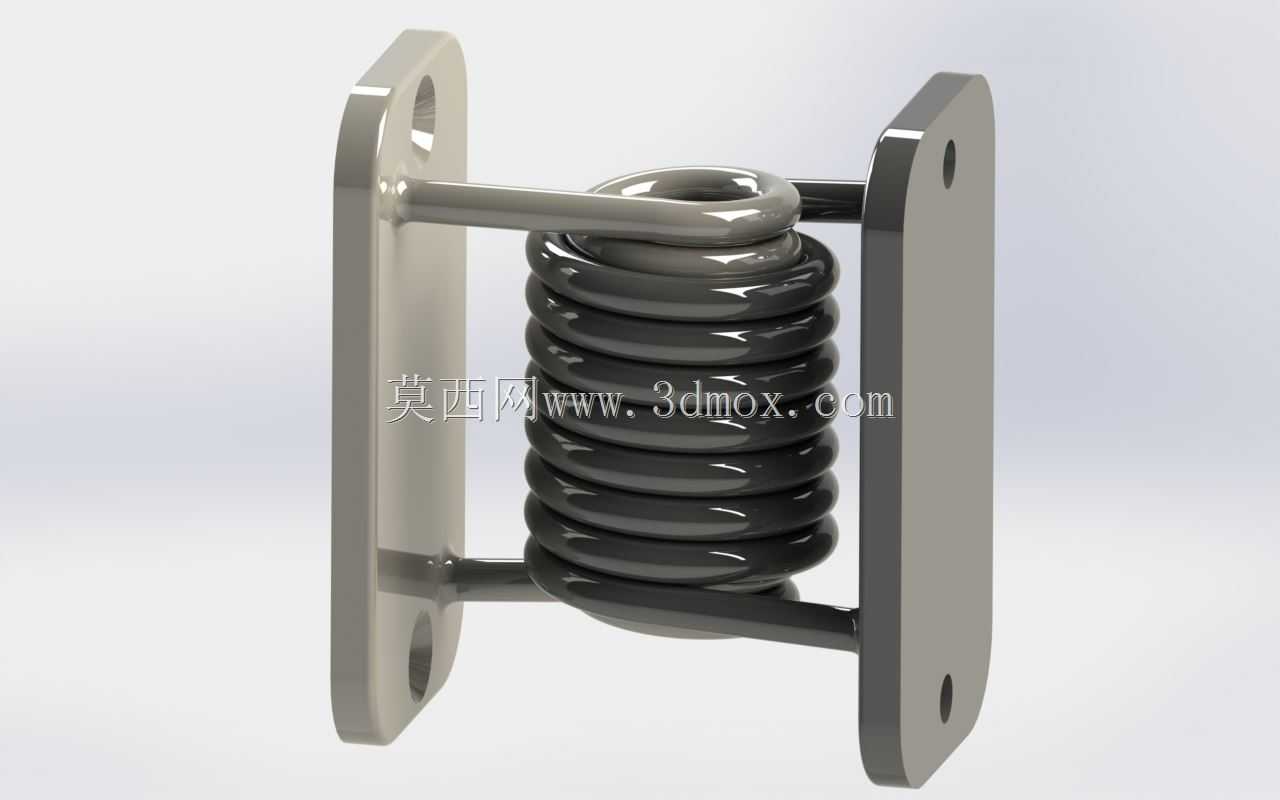

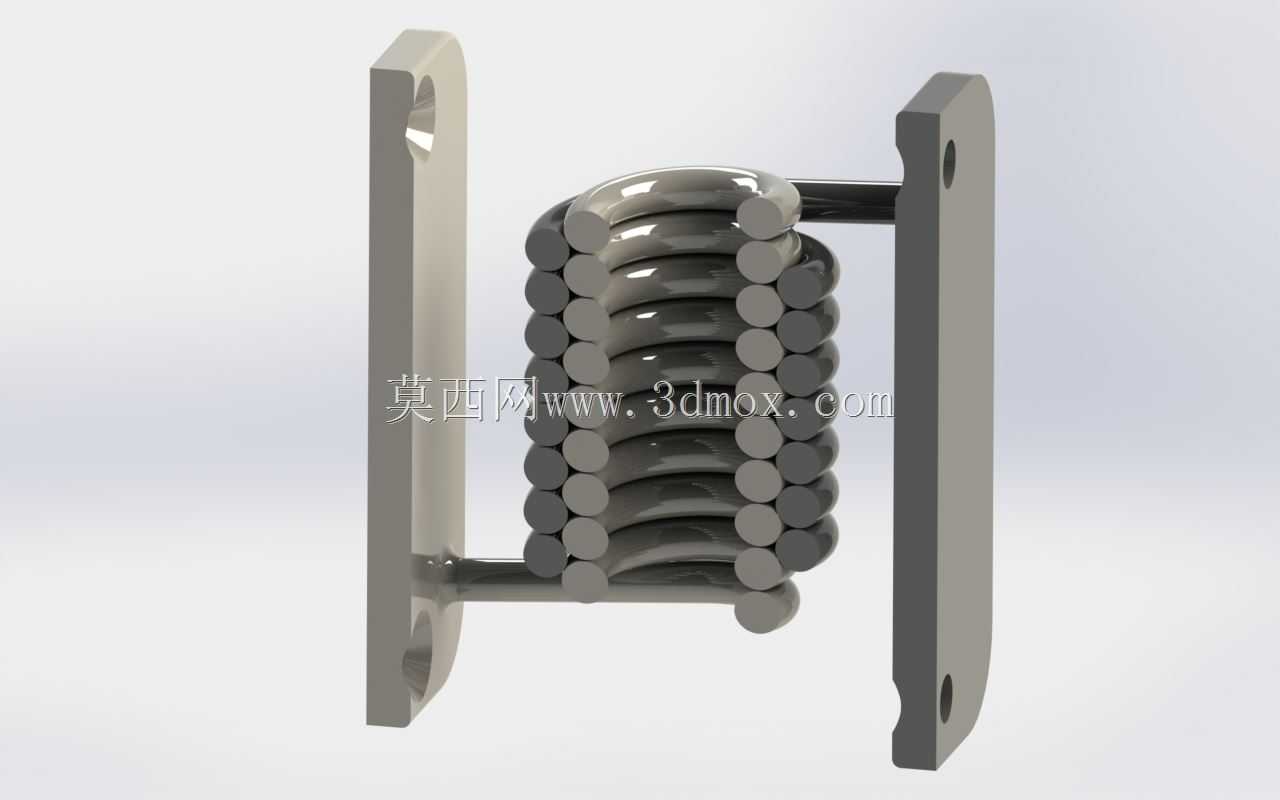

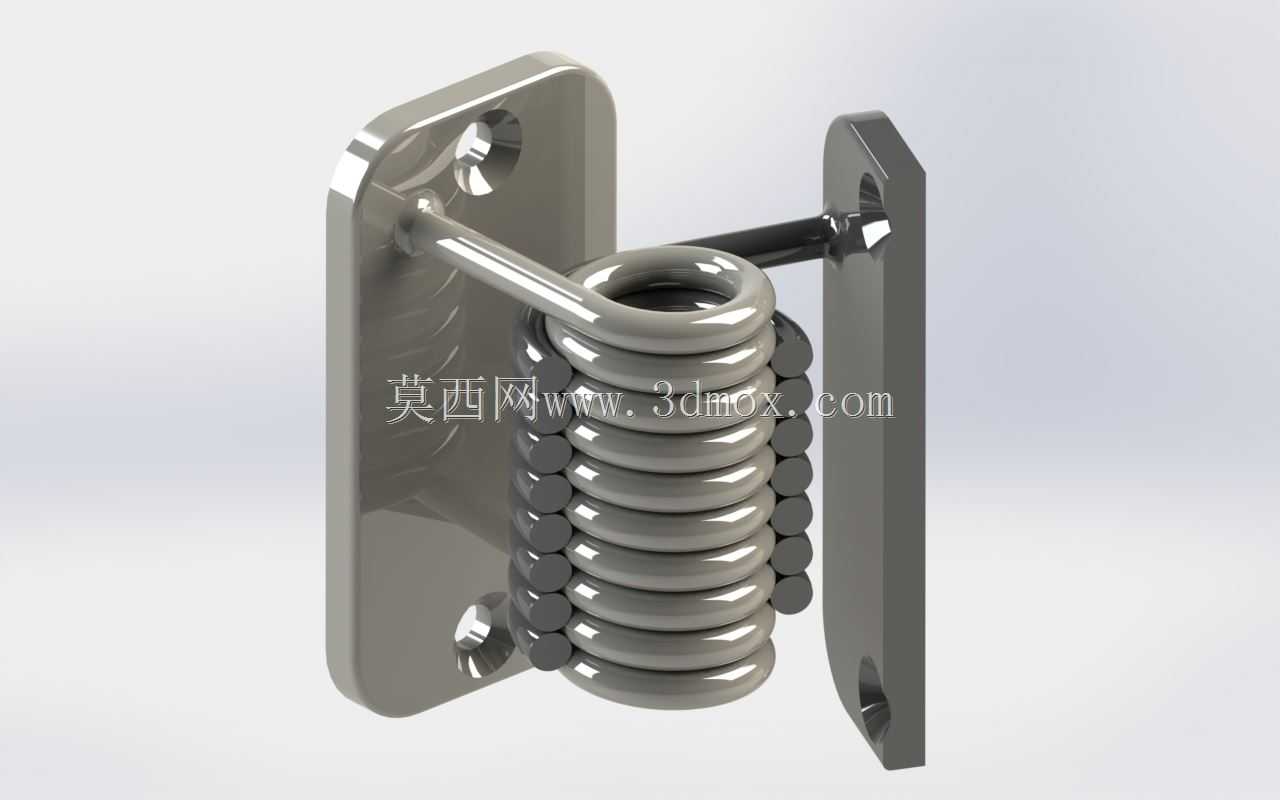

这类带螺旋弹性体的双板铰接结构，常被用在需要小角度往复缓冲、同时要保证铰接对位精度的设备连接位，比如小型舱门的开合缓冲段、设备检修盖板的阻尼铰接位、轻型工装夹具的活动压头连接端，替代传统的刚性合页加外置缓冲垫的组合方案，能把铰接功能和缓冲吸能的作用整合在单个构件上，减少装配时的零件数量，也能避免外置缓冲件长期外露积灰、老化失效的问题。从结构设计逻辑来看，两侧的安装板采用带圆角的平板式结构，每个安装板上预留两个沉头安装孔，孔位沿板长方向对称分布，安装时可以直接通过螺栓固定在两个需要相对转动的构件端面，安装板的厚度根据承载需求匹配，边缘做圆角处理一方面是避免装配时割伤操作人员，另一方面也能减少应力集中，避免长期往复受力时板件边缘出现开裂。中间的螺旋弹性体采用等节距圆柱螺旋结构，两端的直杆段直接穿入两侧安装板的预制孔内，和安装板形成刚性连接，螺旋段的中径、线径、有效圈数是根据所需的缓冲阻尼力、最大允许转动角度来匹配的，当两侧安装板产生相对转动时，螺旋段会产生扭转变形，吸收转动过程中的冲击能量，避免开合到位时产生硬碰撞。设计时需要注意安装边界的控制，两侧安装板的外端面间距要匹配安装位的预留间隙，螺旋段的外径不能超出安装板的宽度范围，避免转动时和周边构件产生干涉，同时要预留足够的转动空间，保证在设计的最大开合角度下，螺旋段不会和安装板的内侧端面产生摩擦。和普通的销轴式铰链不同，这款结构没有单独的铰接销轴，依靠螺旋体自身的扭转实现铰接功能，同时自带复位趋势，当外力撤除后可以依靠螺旋体的弹性恢复到初始位置，在一些需要自动复位的轻型开合结构上，不需要额外加装复位弹簧就能实现功能。在实际选型应用时，要根据连接位的最大冲击载荷、转动频率、工作环境的腐蚀等级来匹配螺旋体的材质和表面处理方式，常规工况下采用碳素弹簧钢做发黑处理就能满足需求，在潮湿或者有腐蚀的环境下可以更换为不锈钢材质，安装板的材质也可以根据承载需求选择冷轧钢或者铝合金，在保证结构强度的前提下控制整体重量。建模过程中要注意螺旋段两端直杆和安装板连接位的过渡处理，避免直角过渡造成的应力集中，安装孔的位置度要严格控制，保证两侧安装板处于平行状态，避免装配后螺旋体受到额外的侧向力，影响使用寿命和缓冲效果。
