带螺纹锁止结构的登山安全钩环

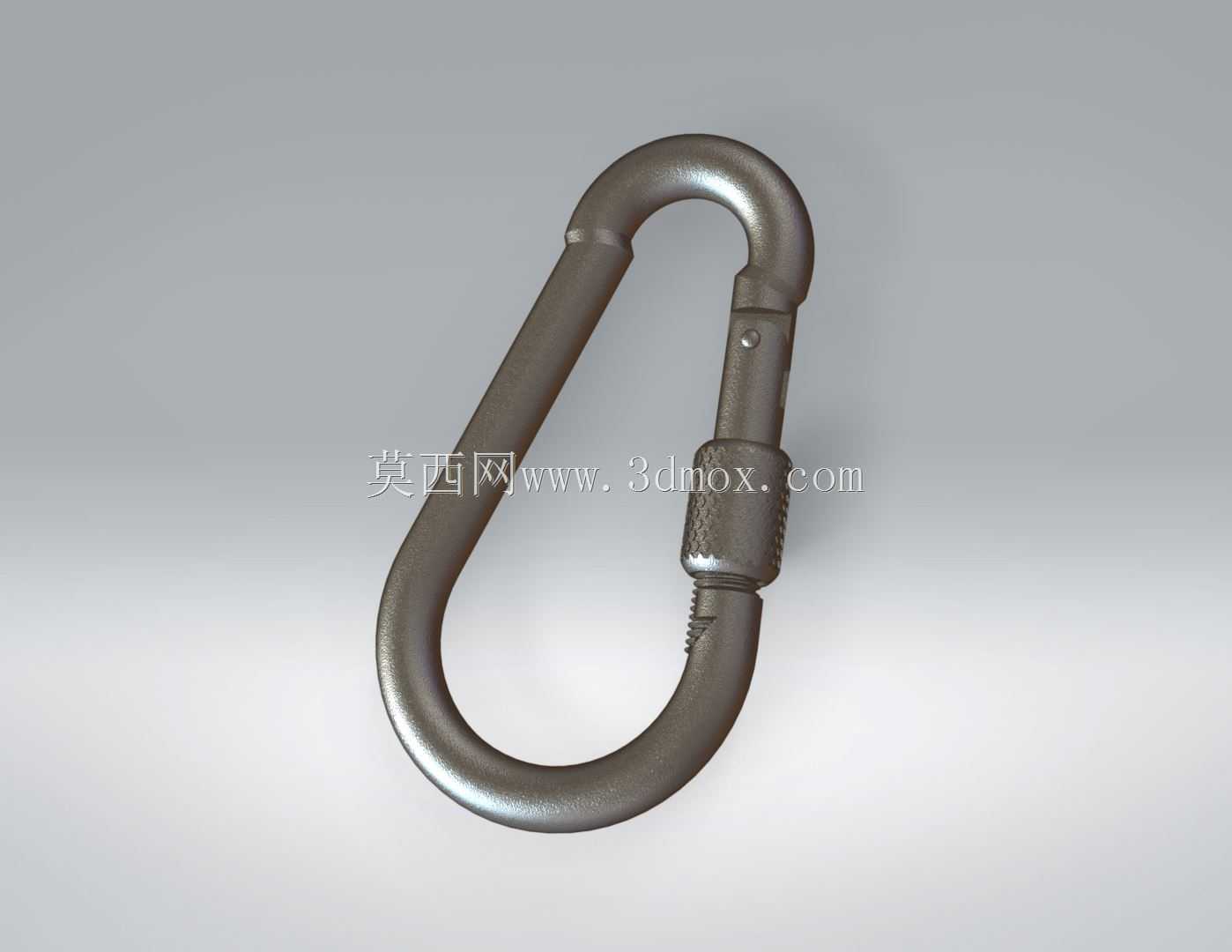

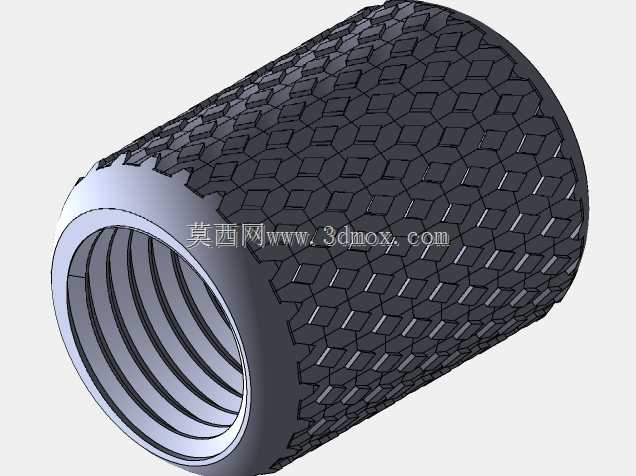

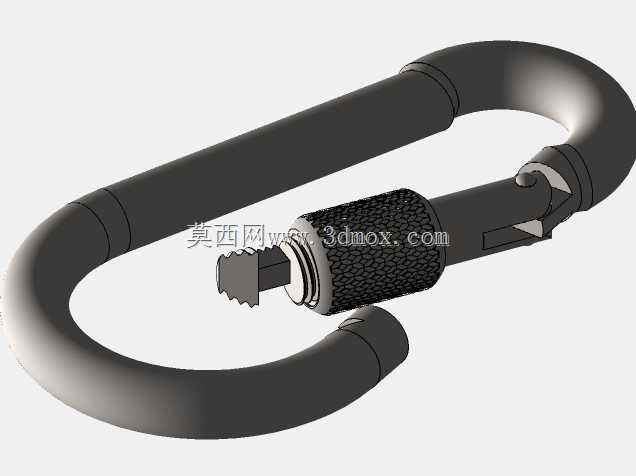

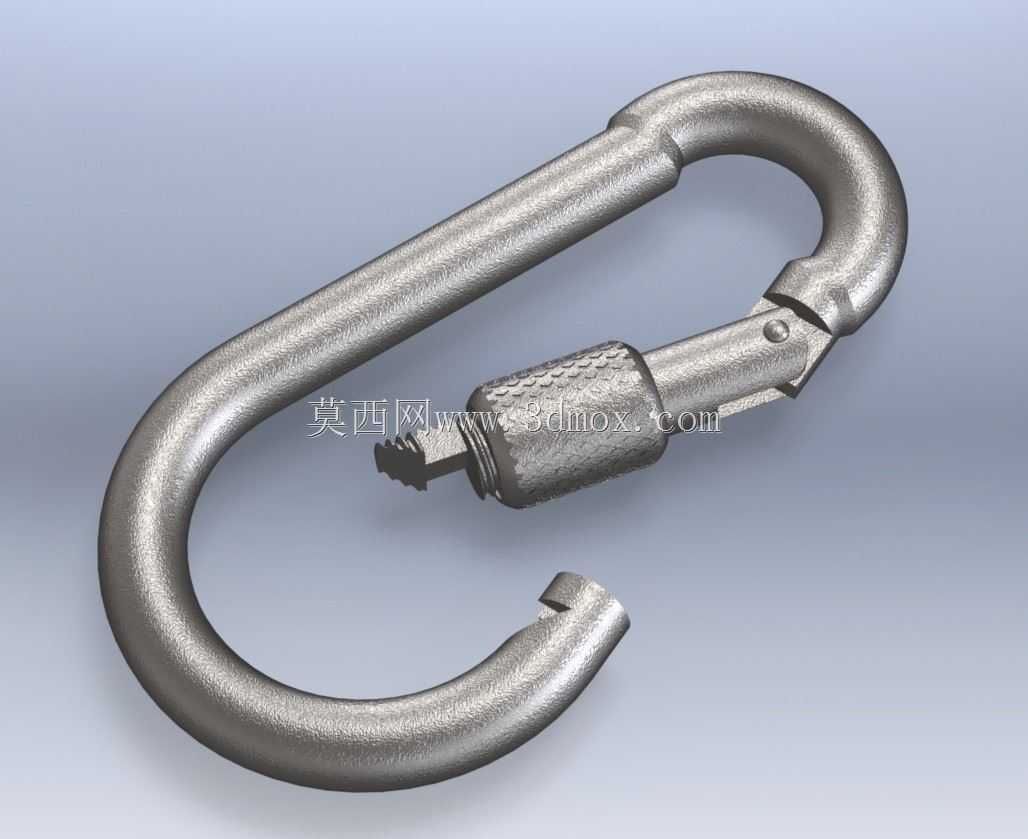

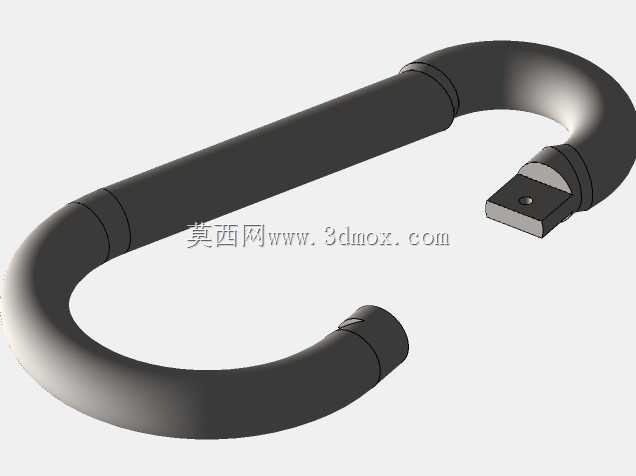

这款带锁止结构的钩环，在户外攀登、高空作业、设备临时吊挂、绳索系统接驳等场景中应用十分广泛，核心作用是在两个受力点位之间形成可快速拆装的可靠连接，避免连接部位意外脱开引发安全风险。从结构设计来看，钩体采用了经典的D形轮廓优化，相较于传统圆形钩环，这种轮廓能让载荷更多传递到钩体背部的直段区域，减少开口侧的应力集中，同等截面尺寸下额定承重能力可提升15%左右，同时也更便于和织带、钢索、挂点耳片等部件贴合，不会出现多余的晃动间隙。锁止部分采用了带滚花纹理的旋转螺纹套结构，使用时将钩舌卡入钩体端部的卡槽后，旋转螺纹套就能完全覆盖钩舌与钩体的配合间隙，即使在作业过程中钩环受到剐蹭、震动，钩舌也不会被意外顶开，滚花纹理的设计是考虑到戴防护手套操作的场景，即使手部有油污、汗渍或者佩戴厚质劳保手套，也能轻松转动锁套完成开合操作，不需要额外借助工具。钩体的过渡位置全部做了大圆弧倒角处理，一方面是为了消除热处理过程中的应力集中点，避免反复受力后出现微裂纹扩展，另一方面也能防止尖锐棱边割伤与之配合的织带、绳索，减少配套耗材的磨损速率。在安装边界上，这类钩环的开口尺寸设计需要匹配常规挂点的厚度，钩体内部的净空宽度要能容纳双股8mm直径安全绳或者宽度50mm的承重织带穿过，钩舌的开合行程控制在合理范围，既保证能顺利卡入厚度12mm以内的挂点钢板，也不会因为开度过大导致锁止行程过长影响操作效率。建模过程中需要重点关注几个配合面的公差：螺纹套和钩舌的配合段要预留足够的间隙，避免户外使用时沾染泥沙、灰尘后出现锁止卡滞；钩舌和钩体铰接的销轴位置要做同轴度约束，保证钩舌转动顺畅无偏摆；钩体表面的纹理是模拟锻造后的金属质感，实际生产中这类钩环多采用合金钢模锻成型后做表面镀锌或者阳极氧化处理，建模时还原的表面肌理也能为后续渲染、工程出图提供更贴近实物的参考。在绳索系统排布时，这类钩环要注意受力方向尽量沿着钩体的纵向对称轴，避免横向受力让开口侧承受过大载荷，设计时也在钩体端部做了微小的凸起限位，防止螺纹套在锁紧状态下出现轴向窜动。
