干旱区雾水收集金属网支撑装置

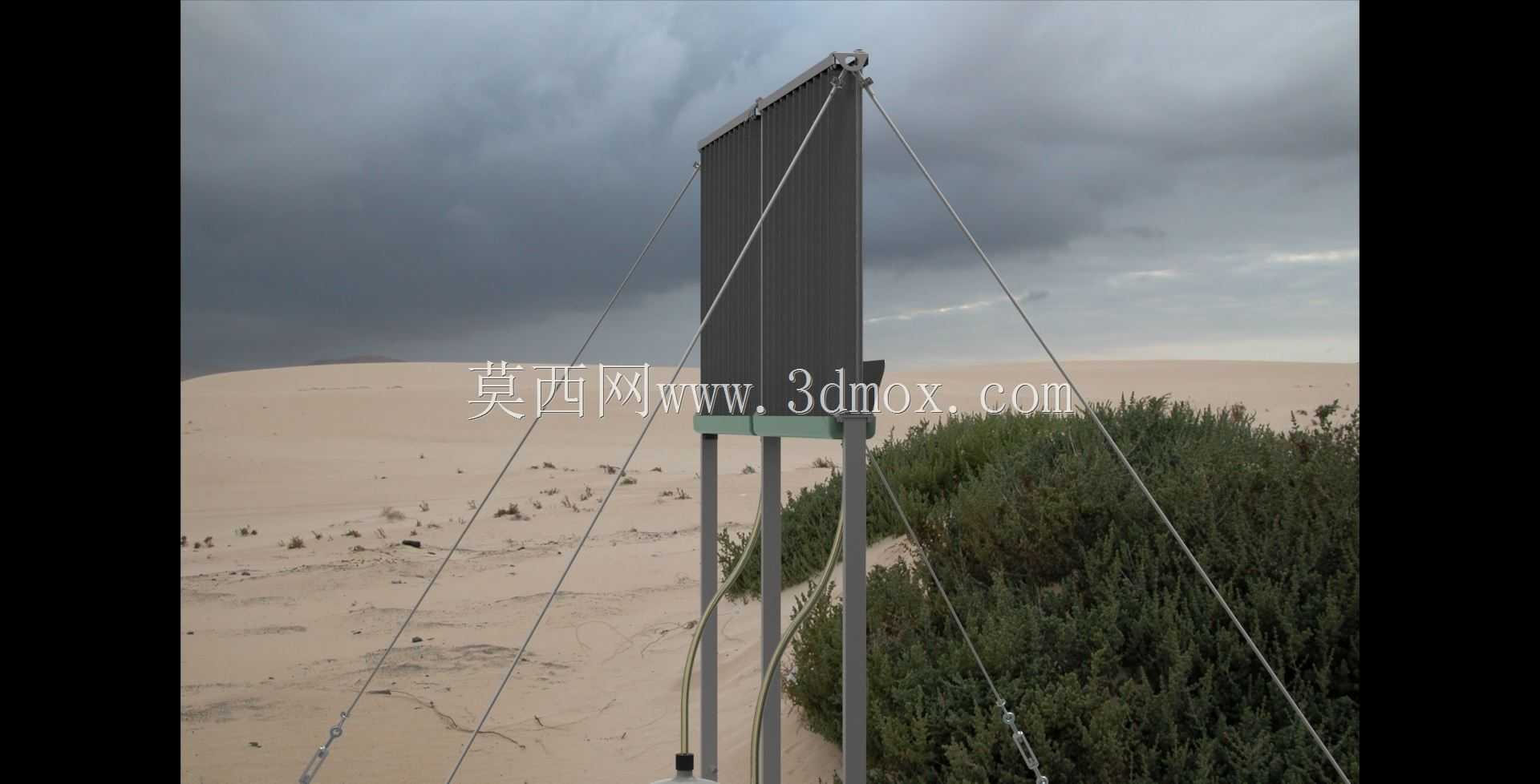

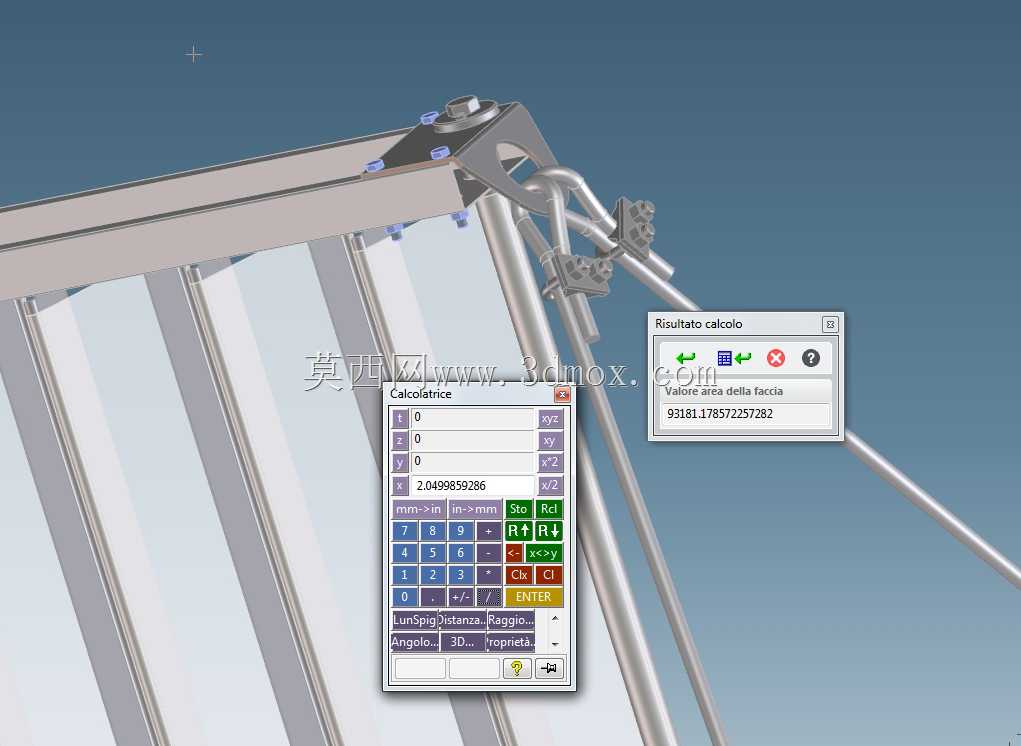

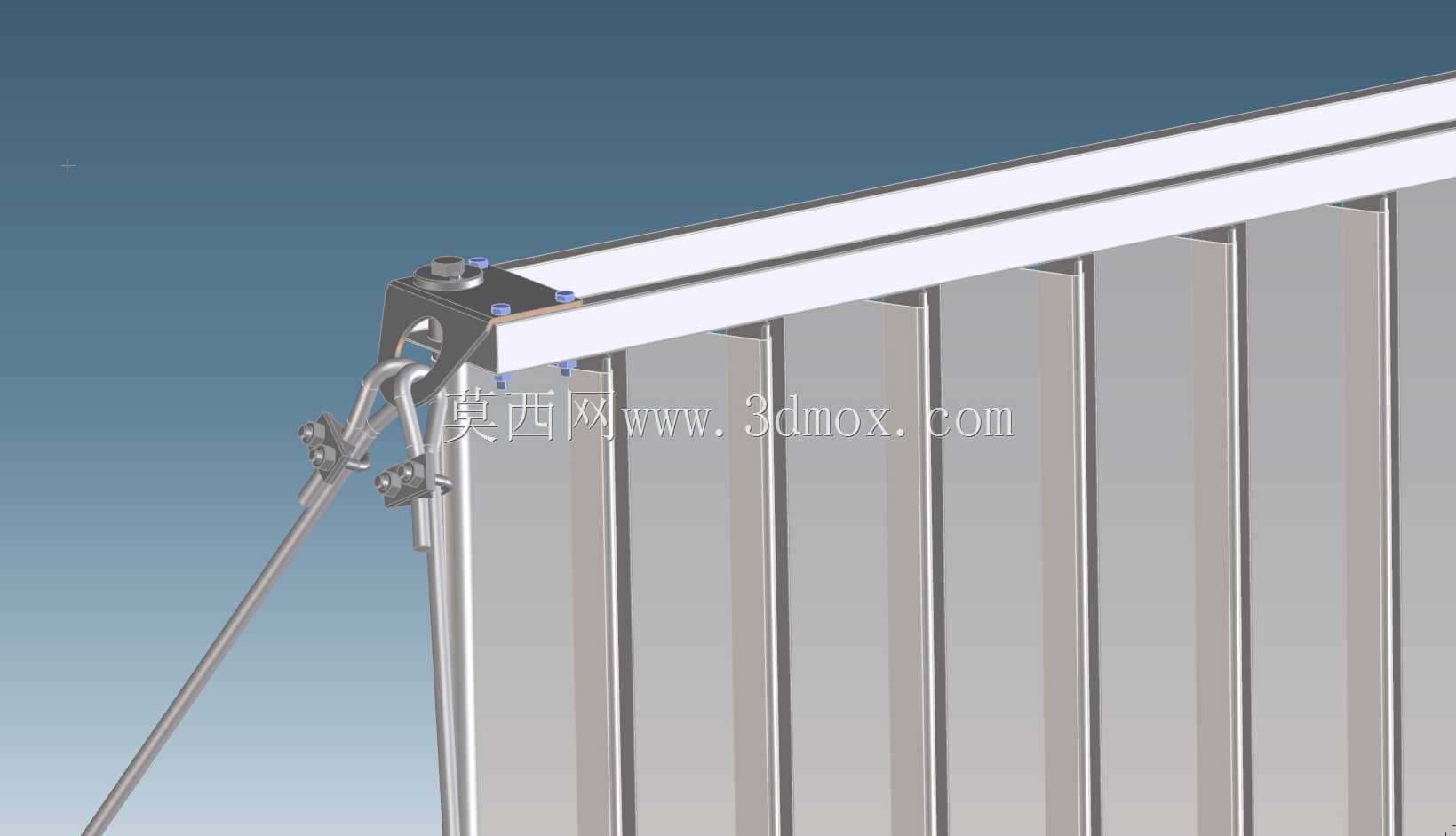

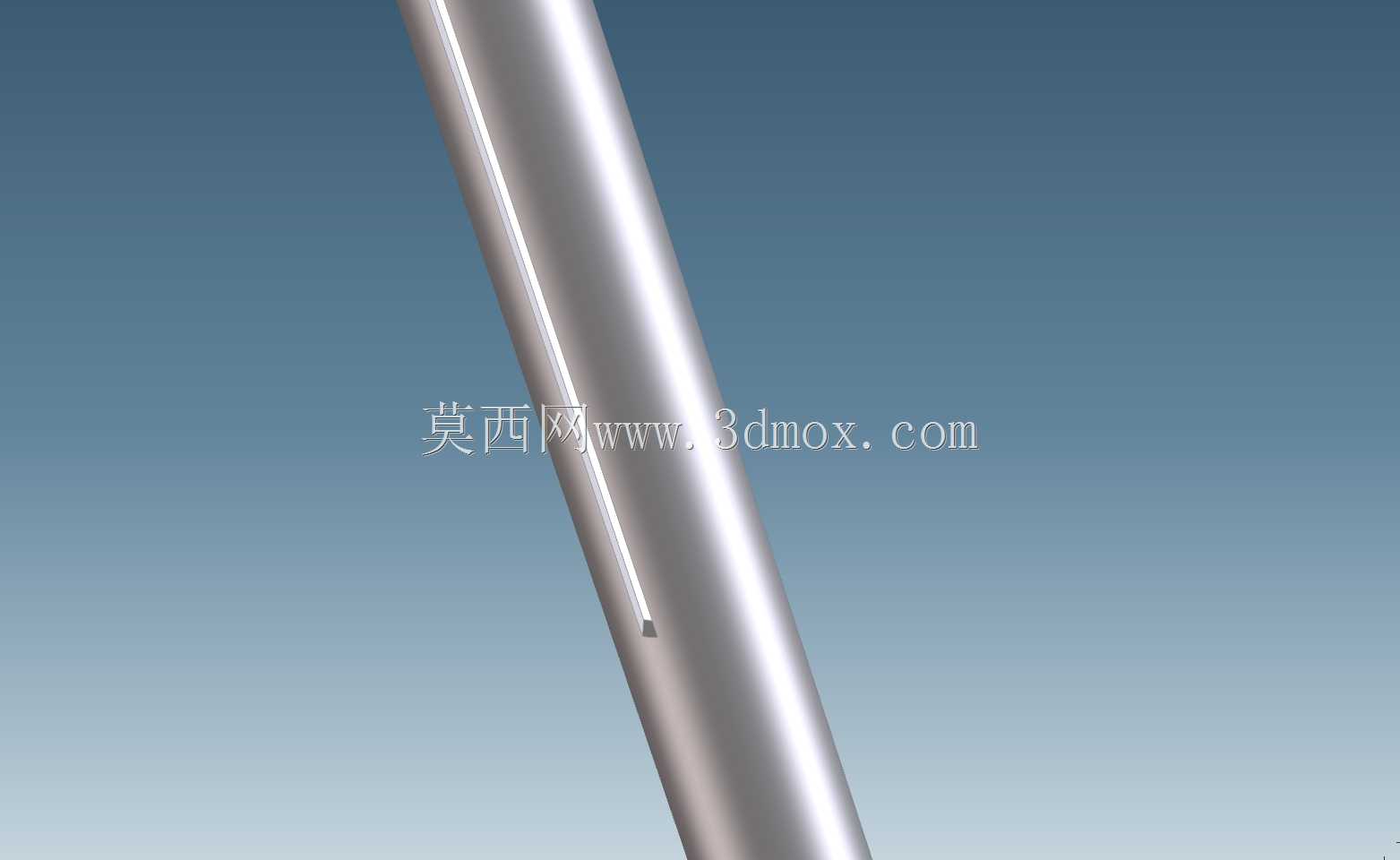

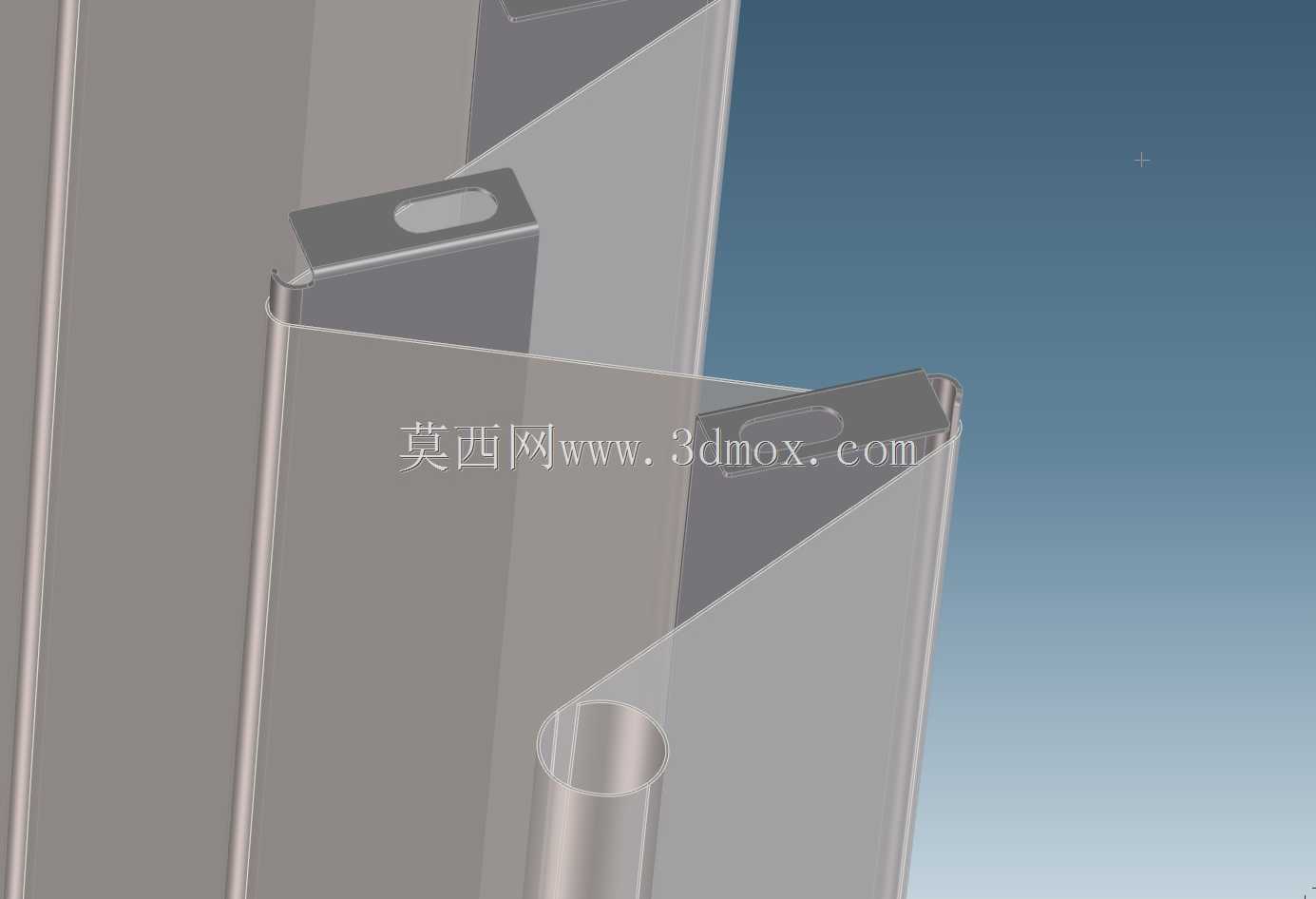

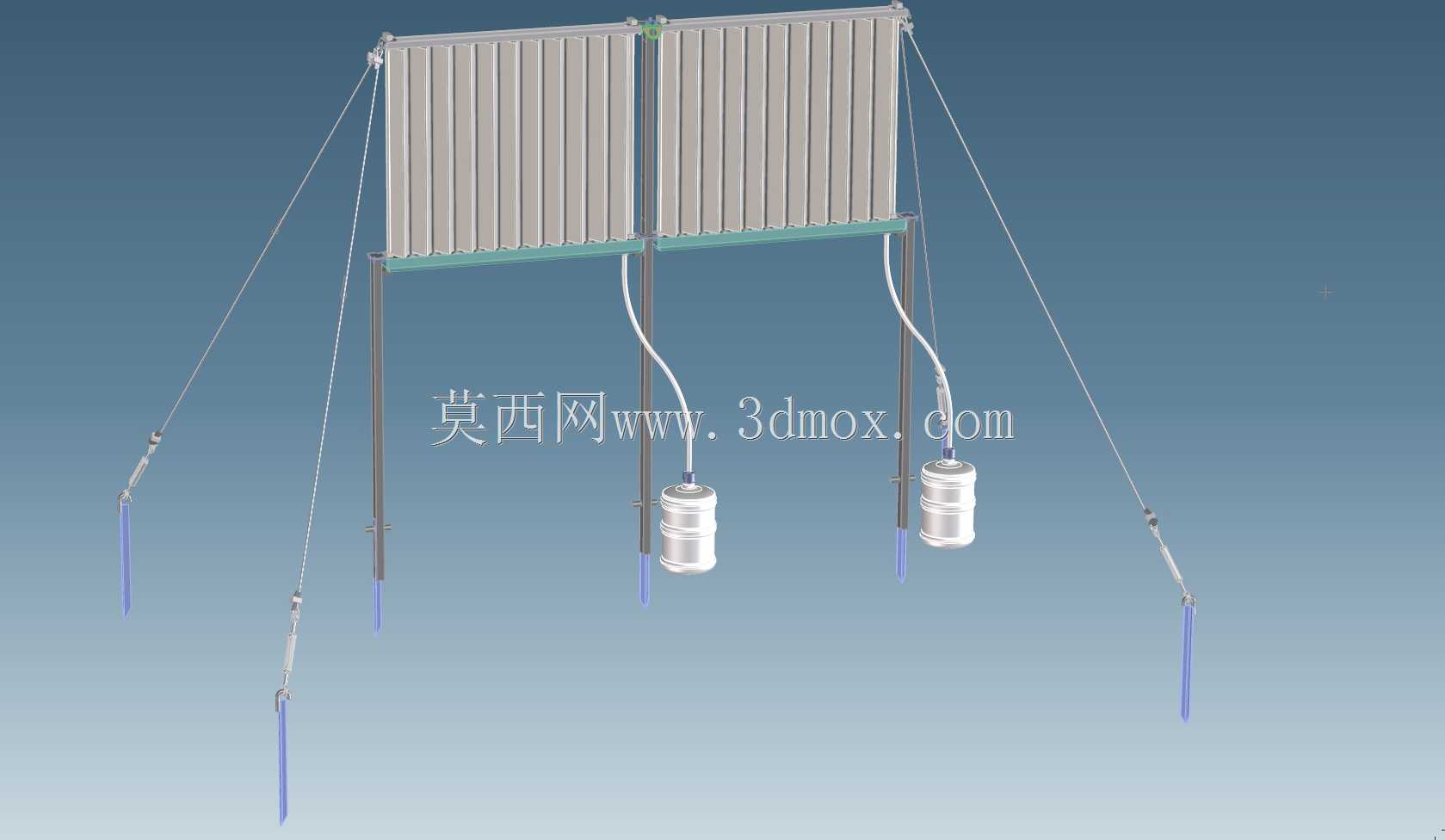

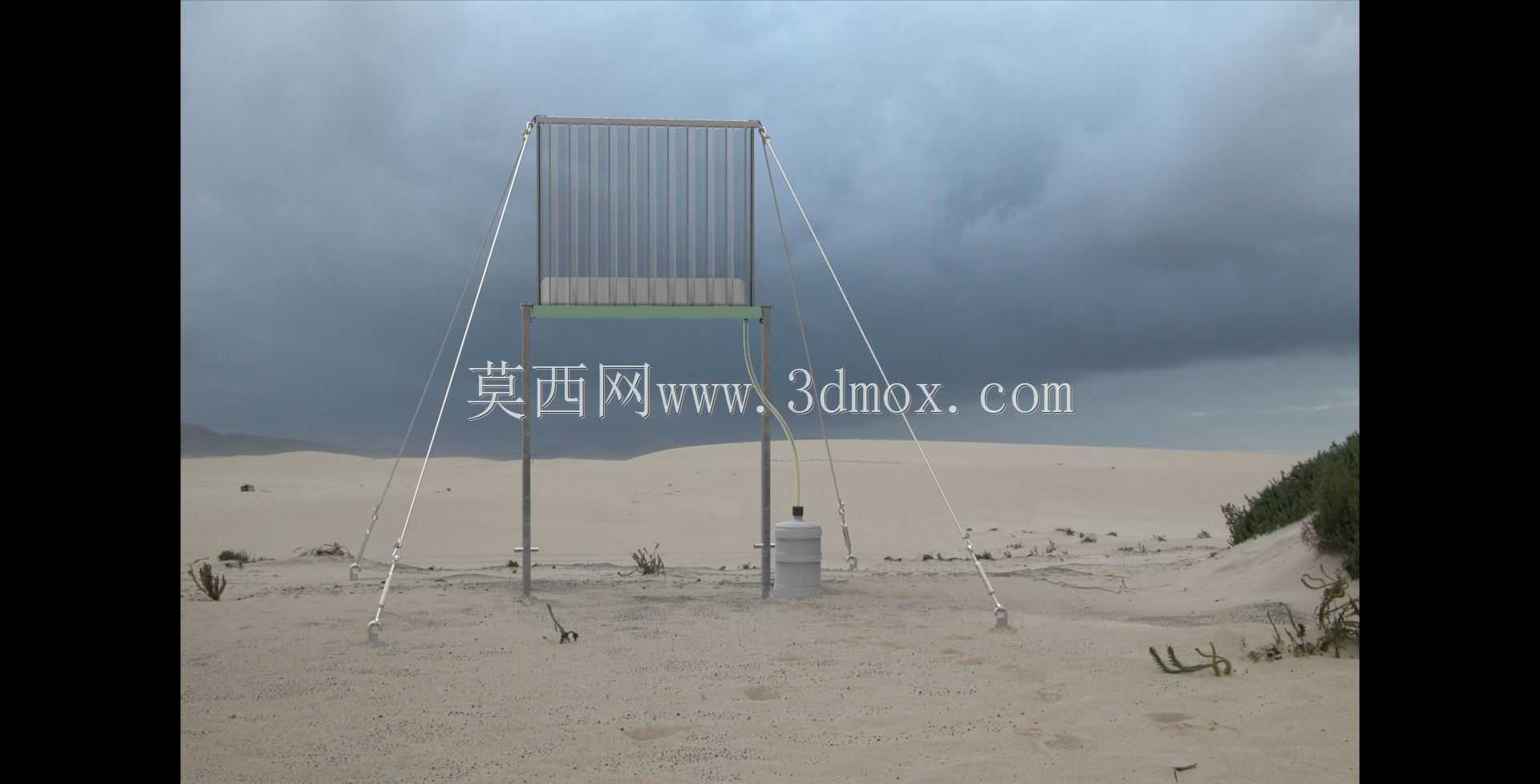

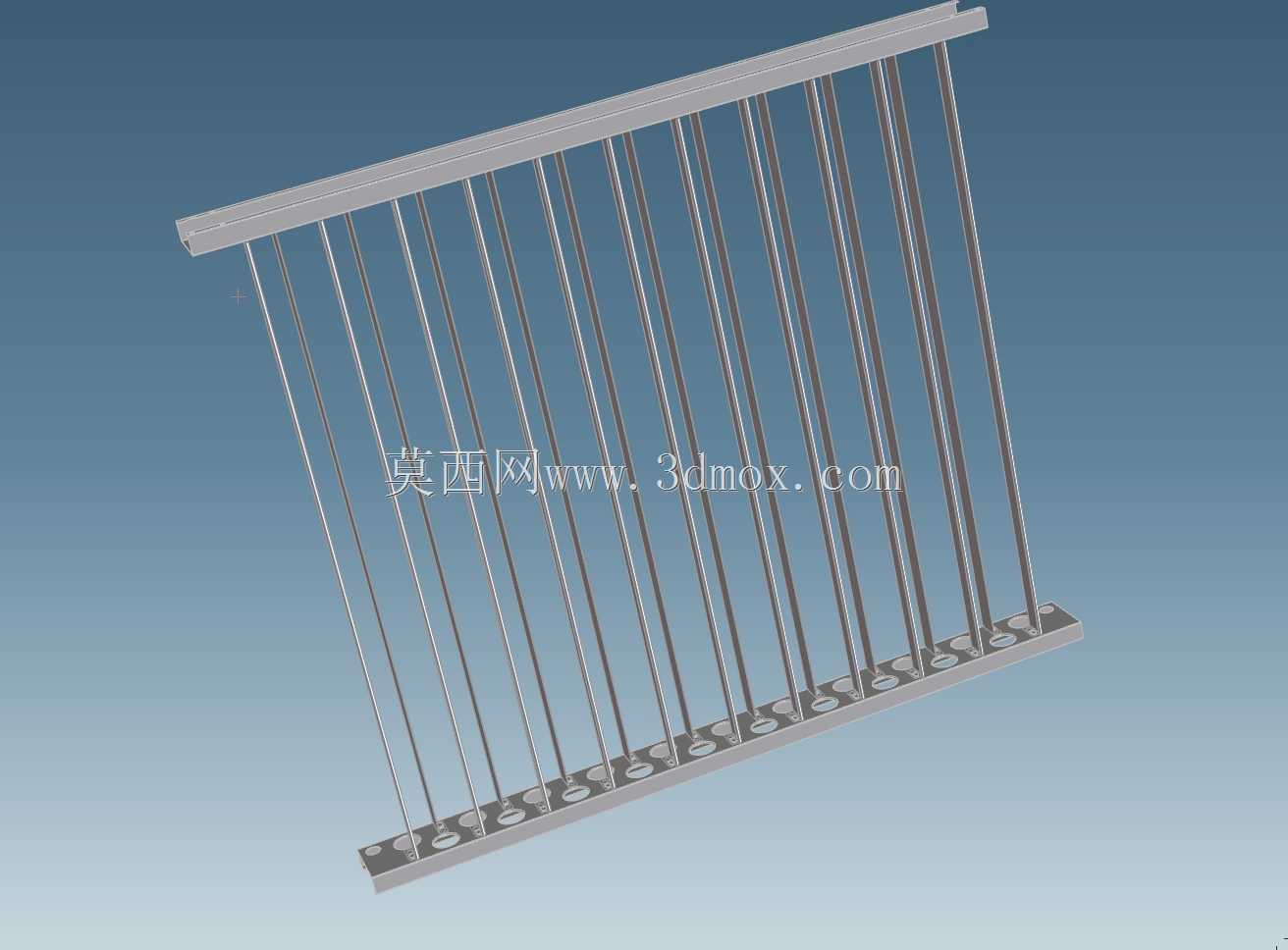

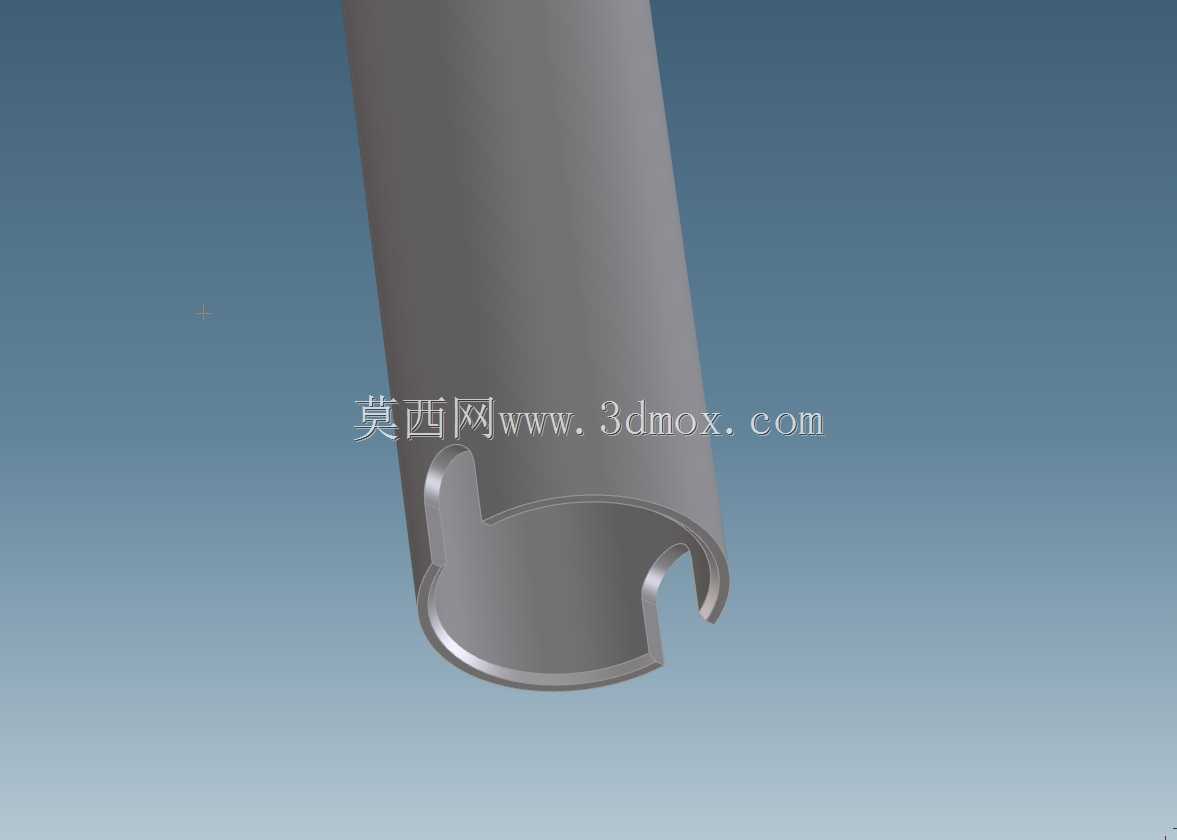

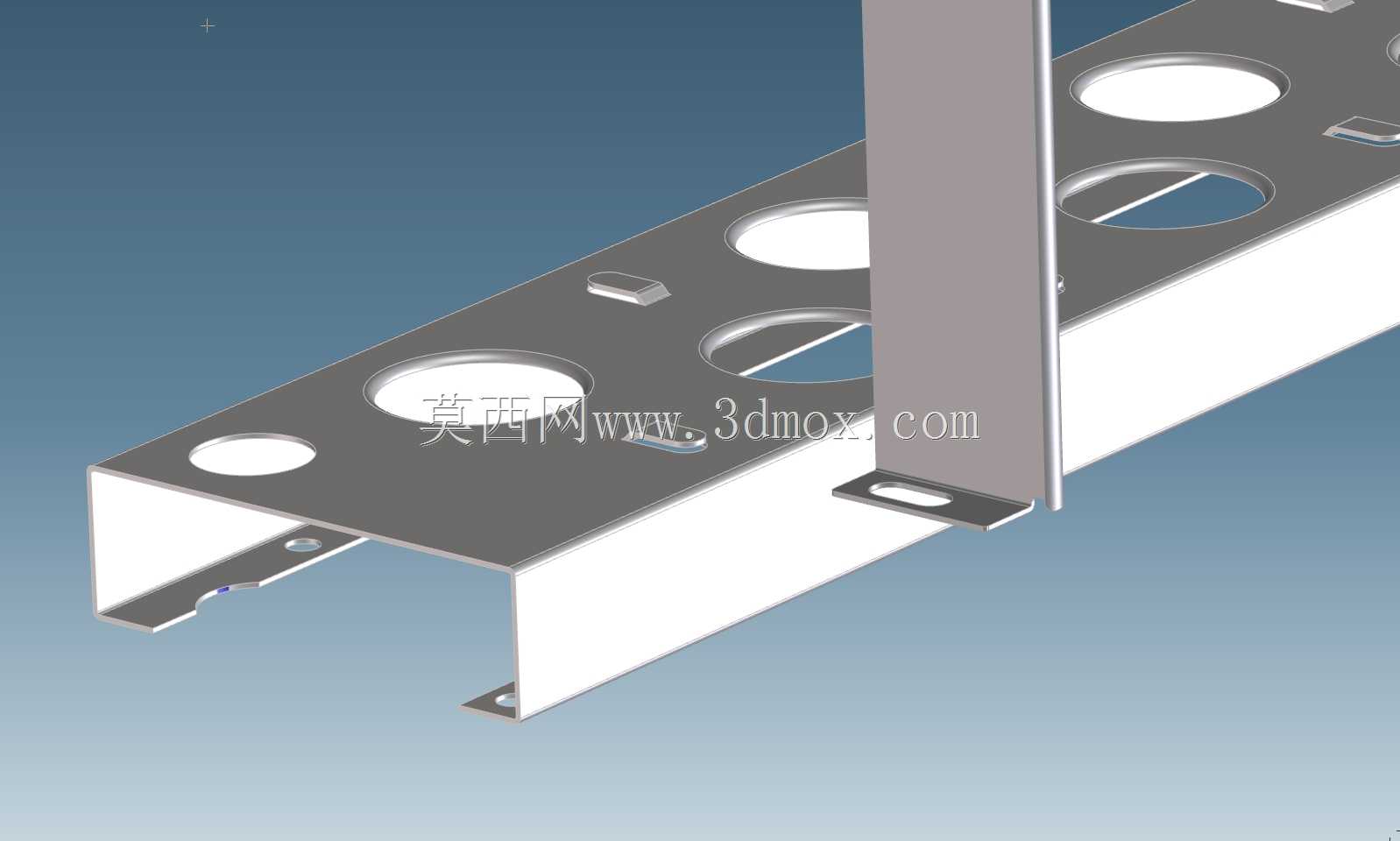

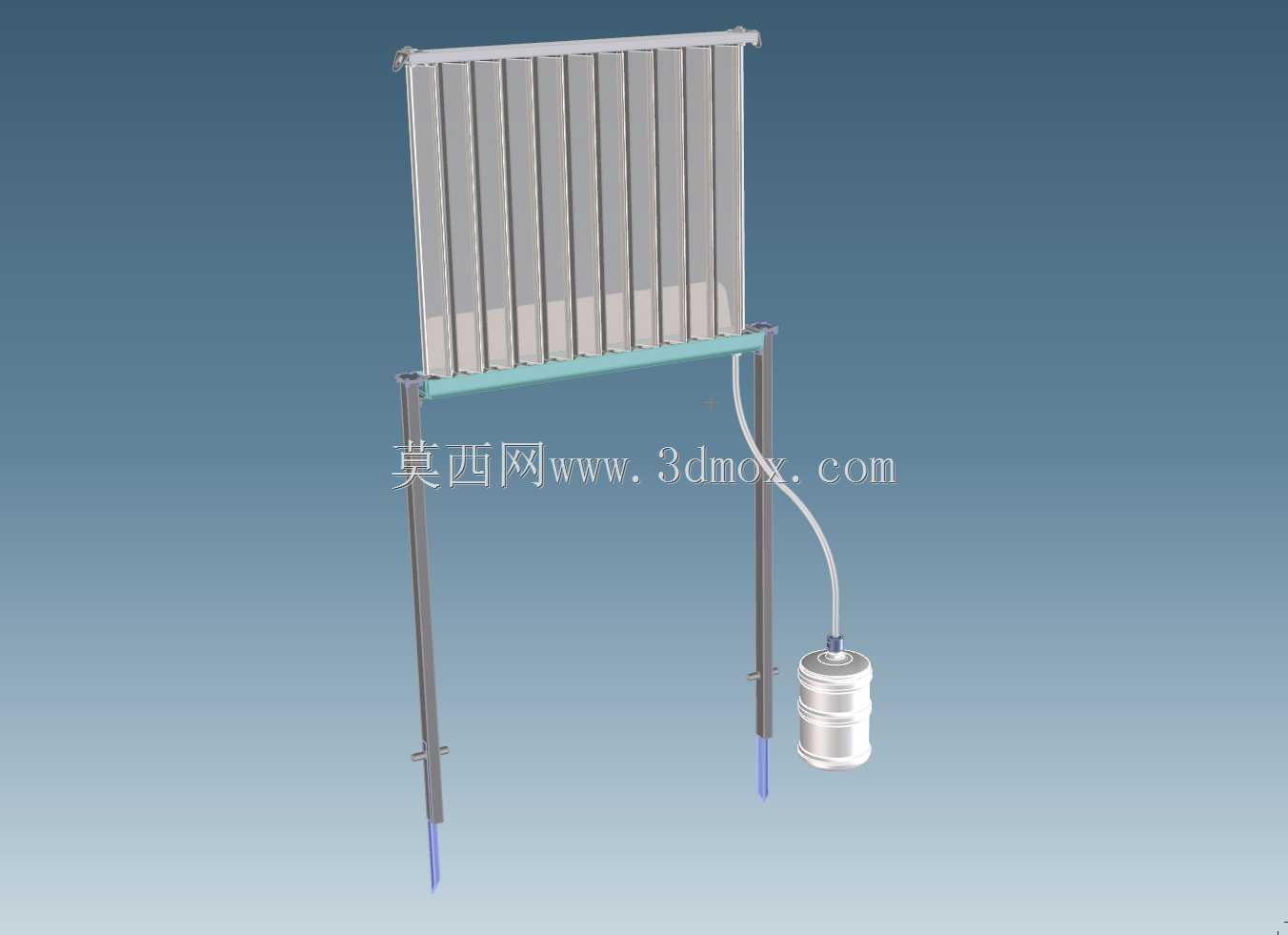

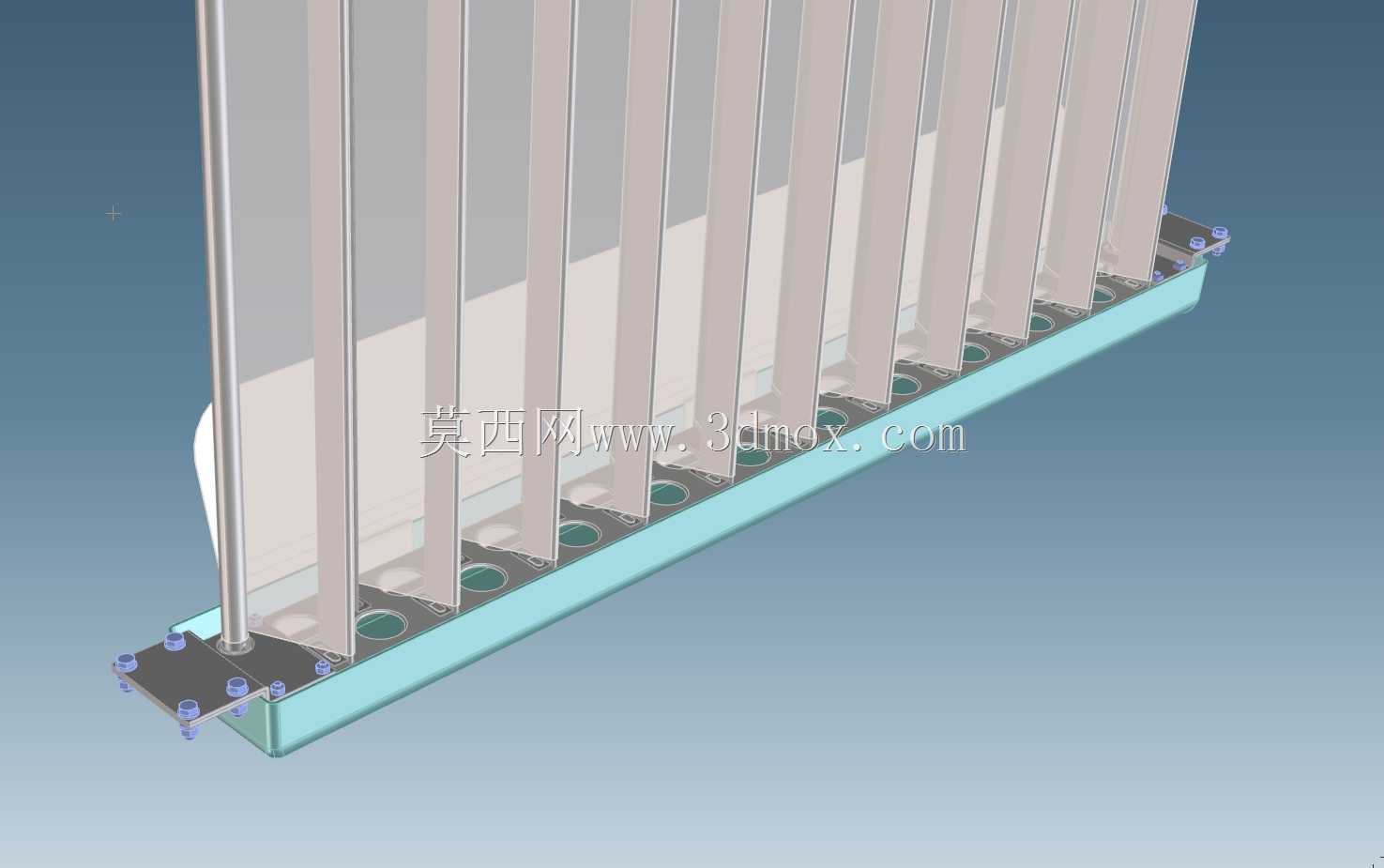

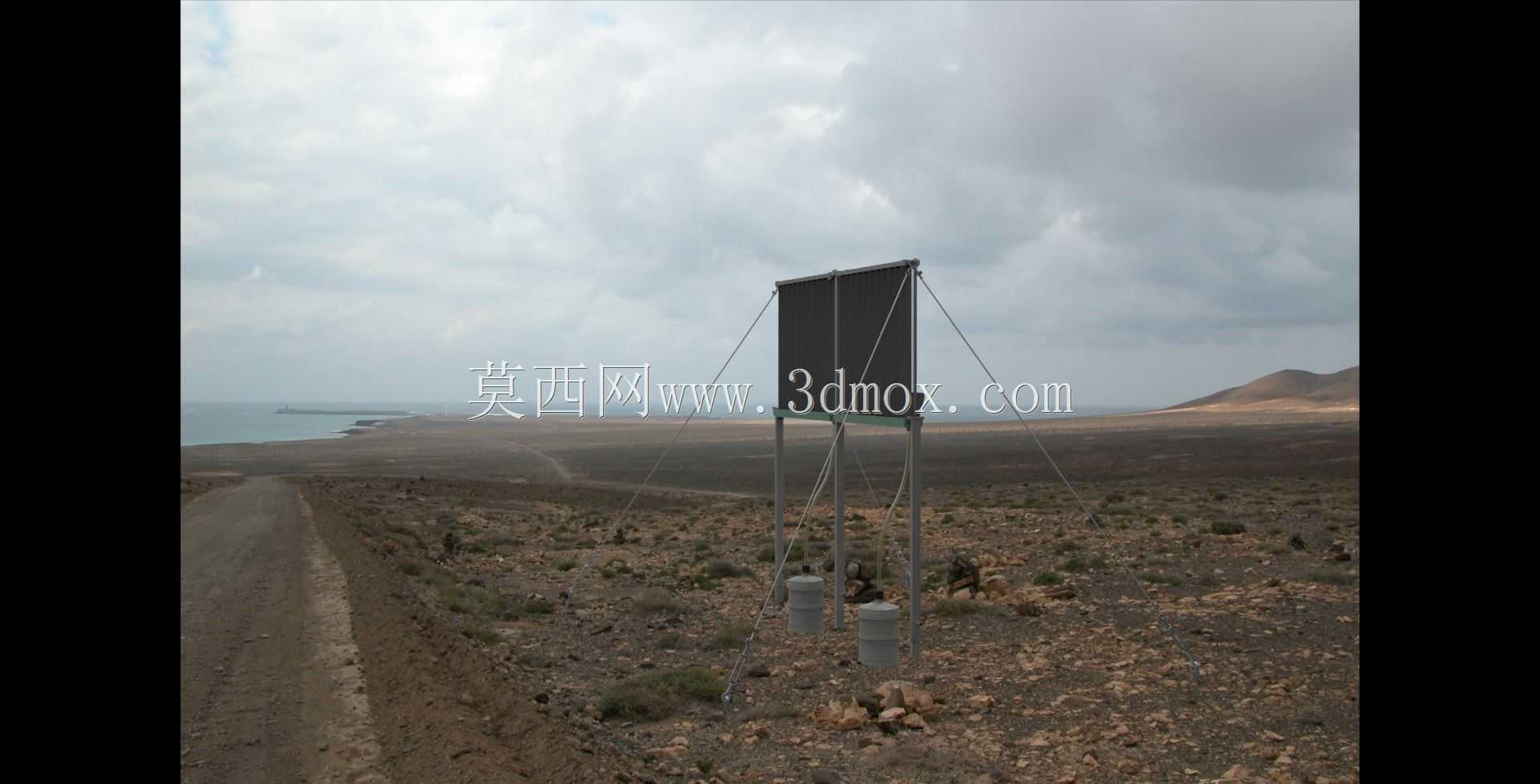

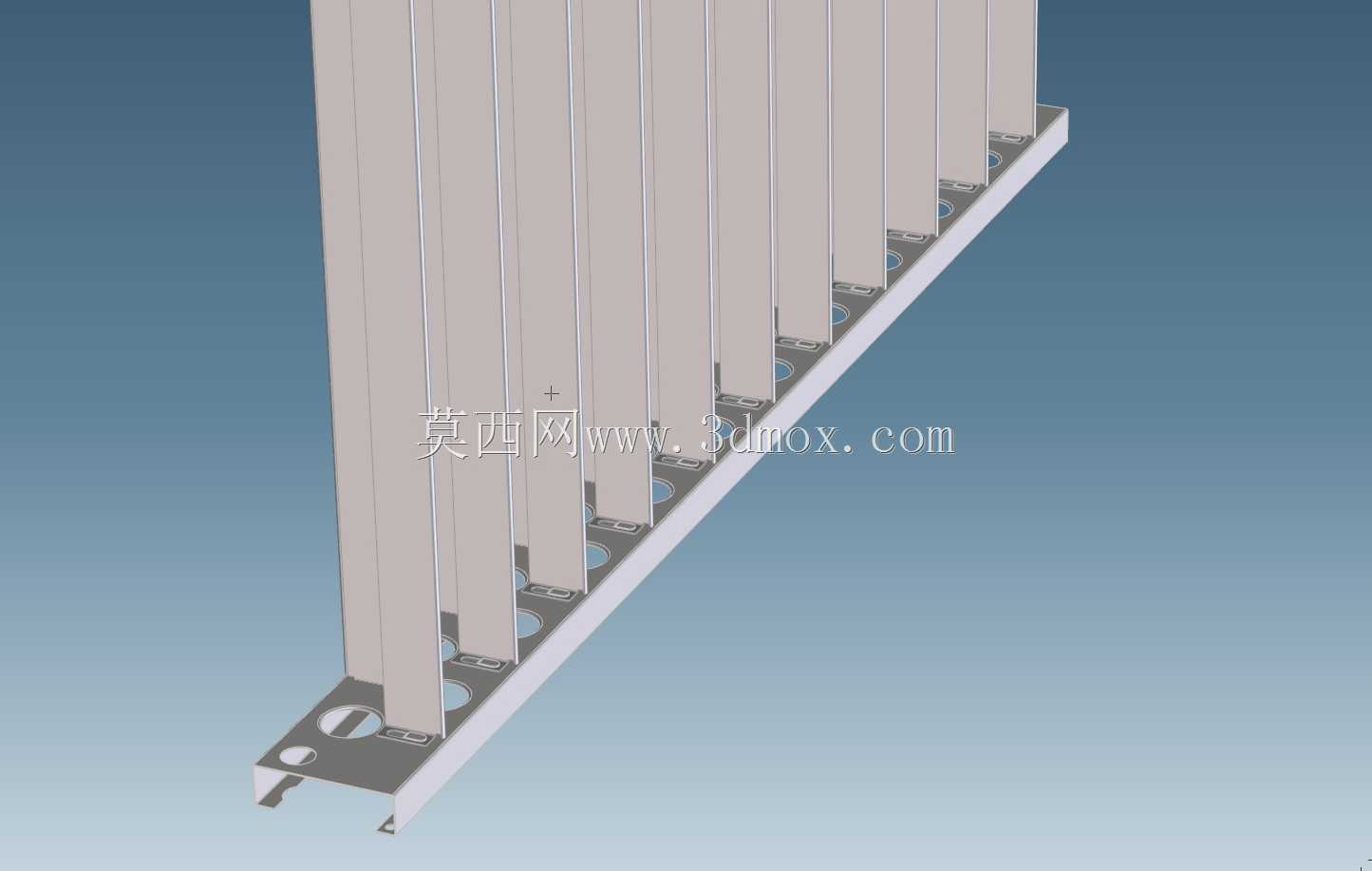

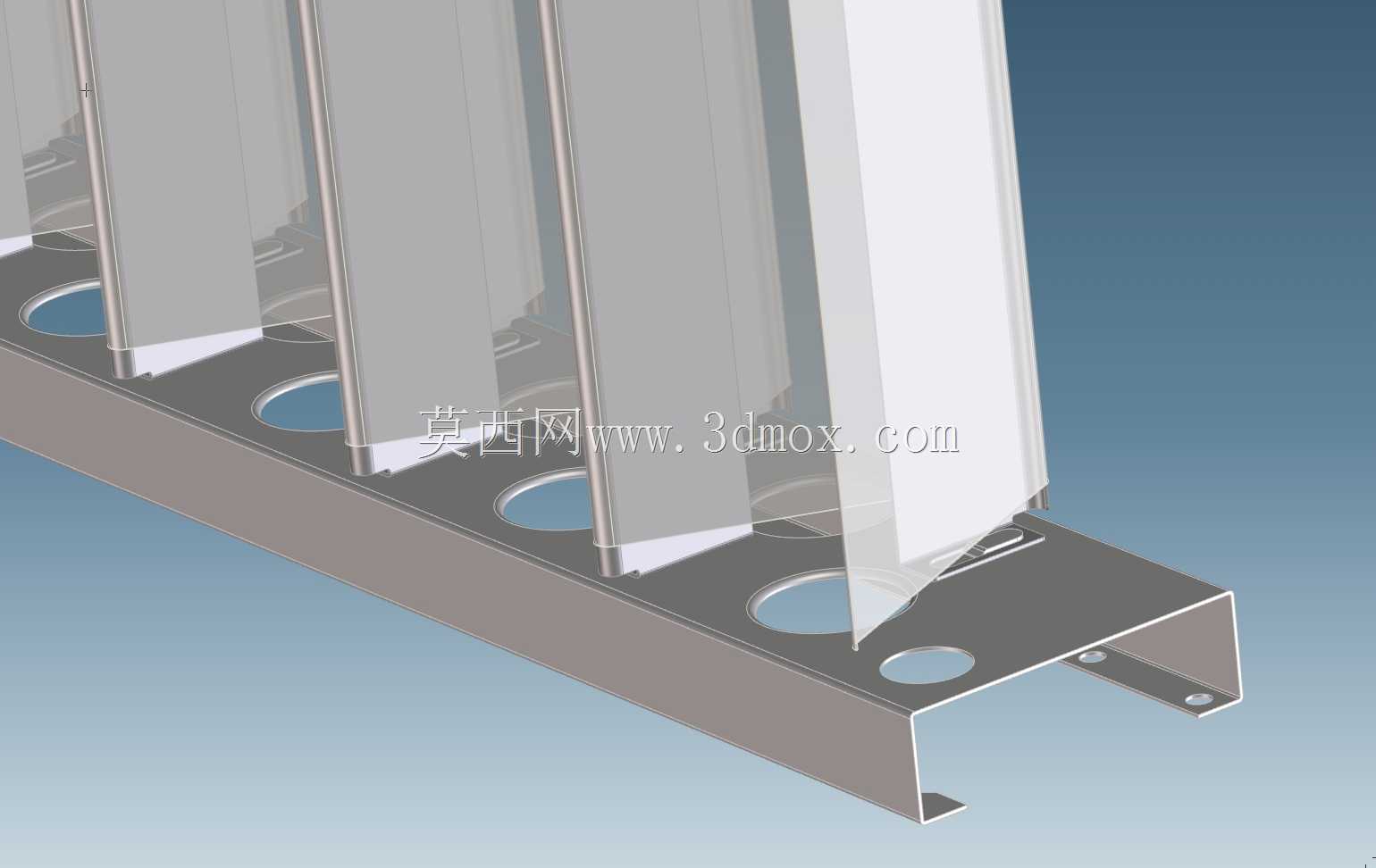

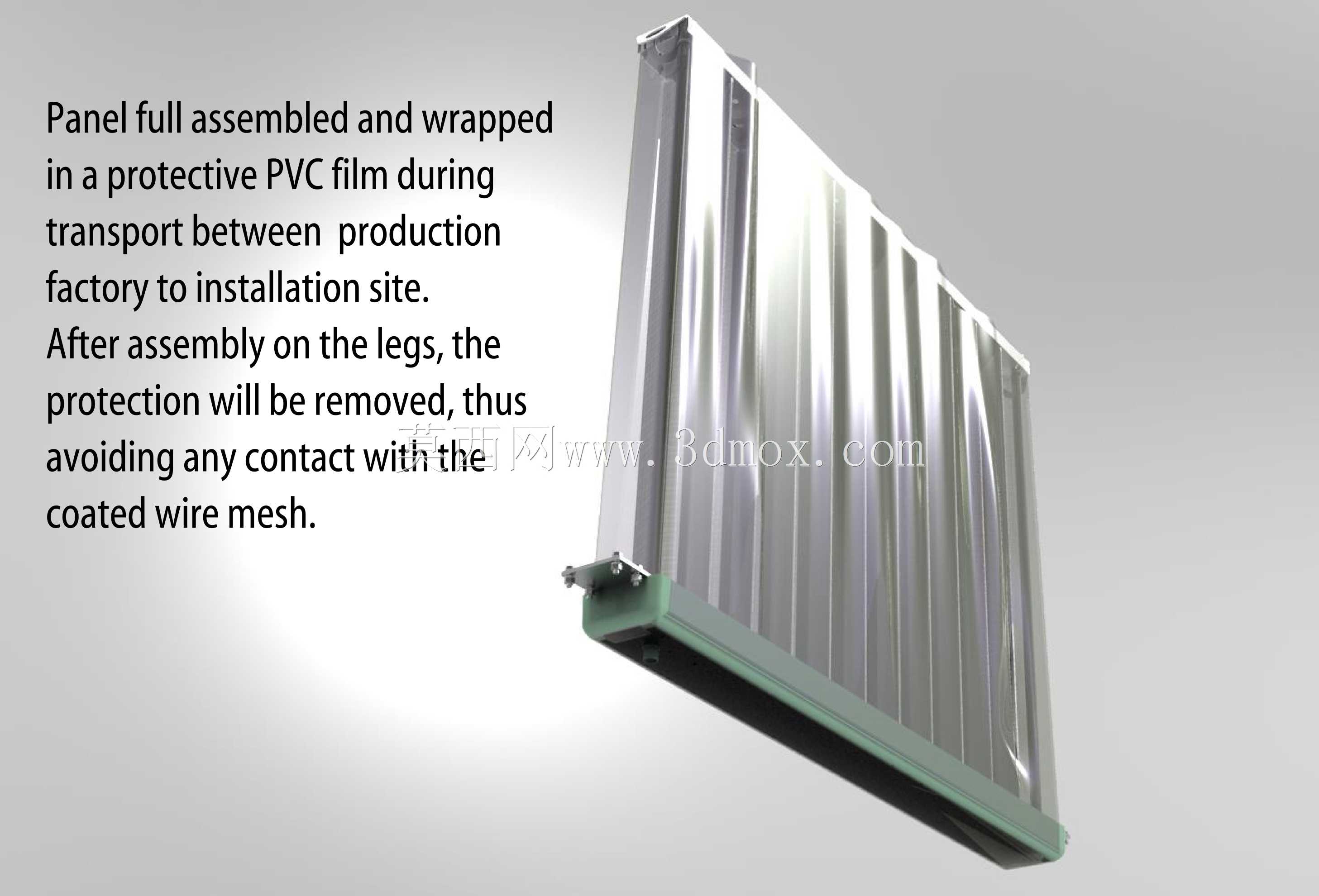

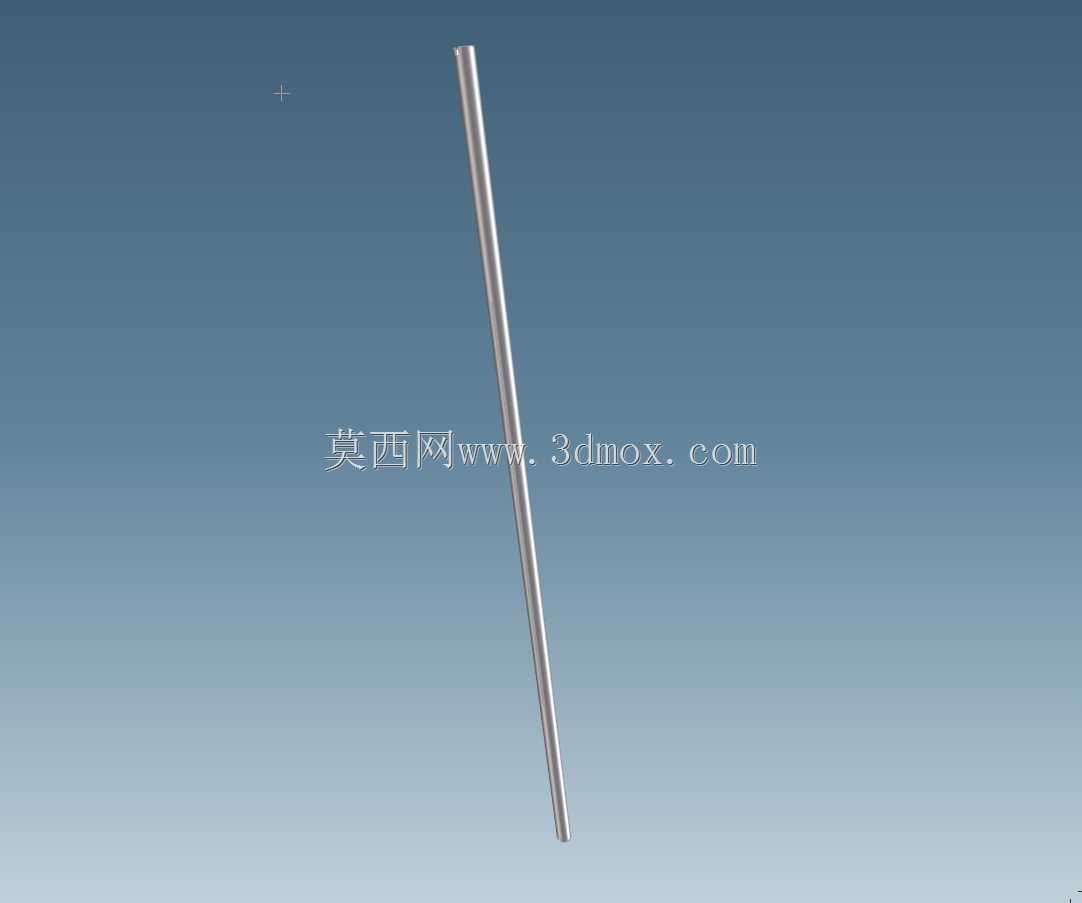

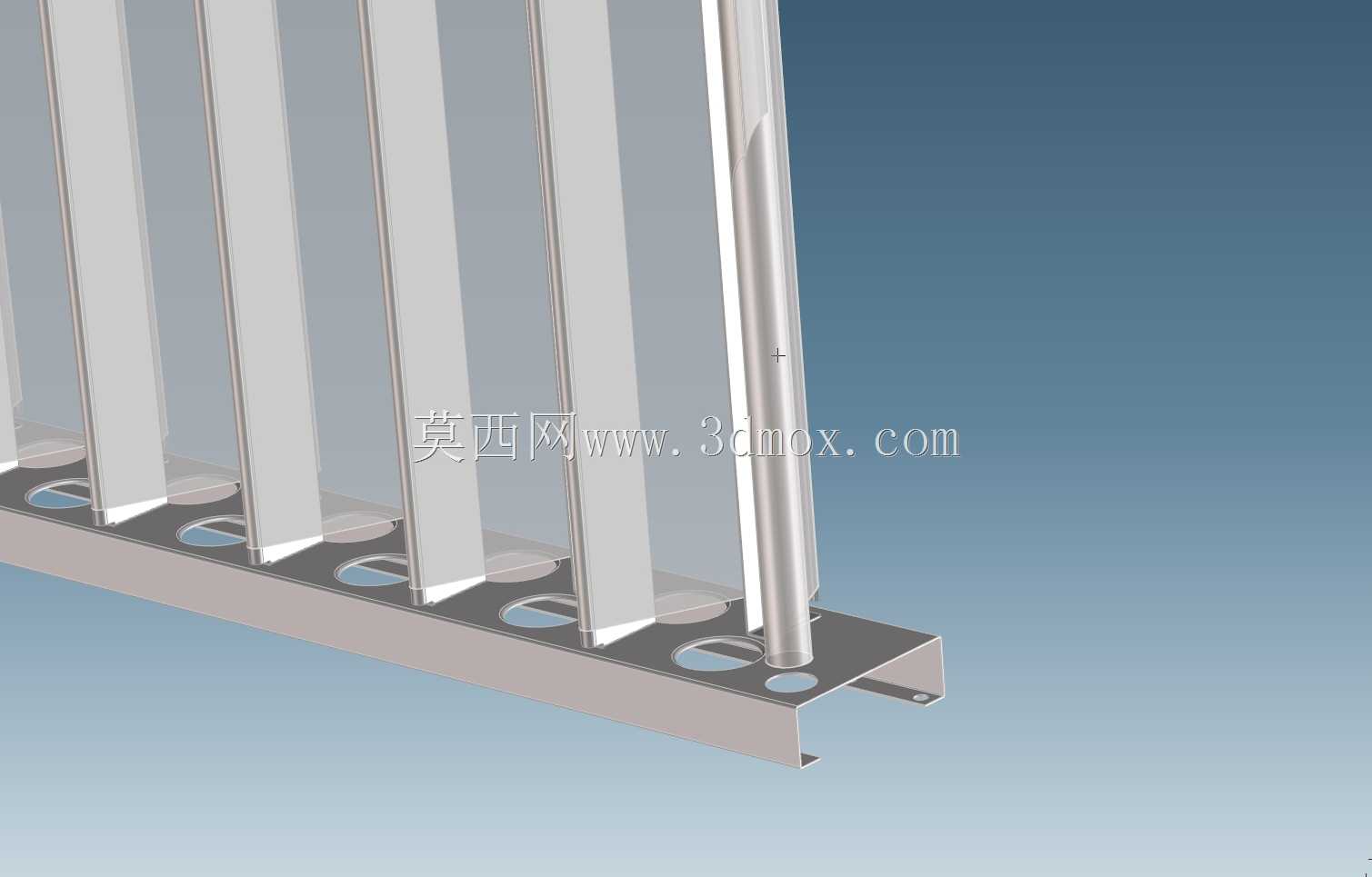

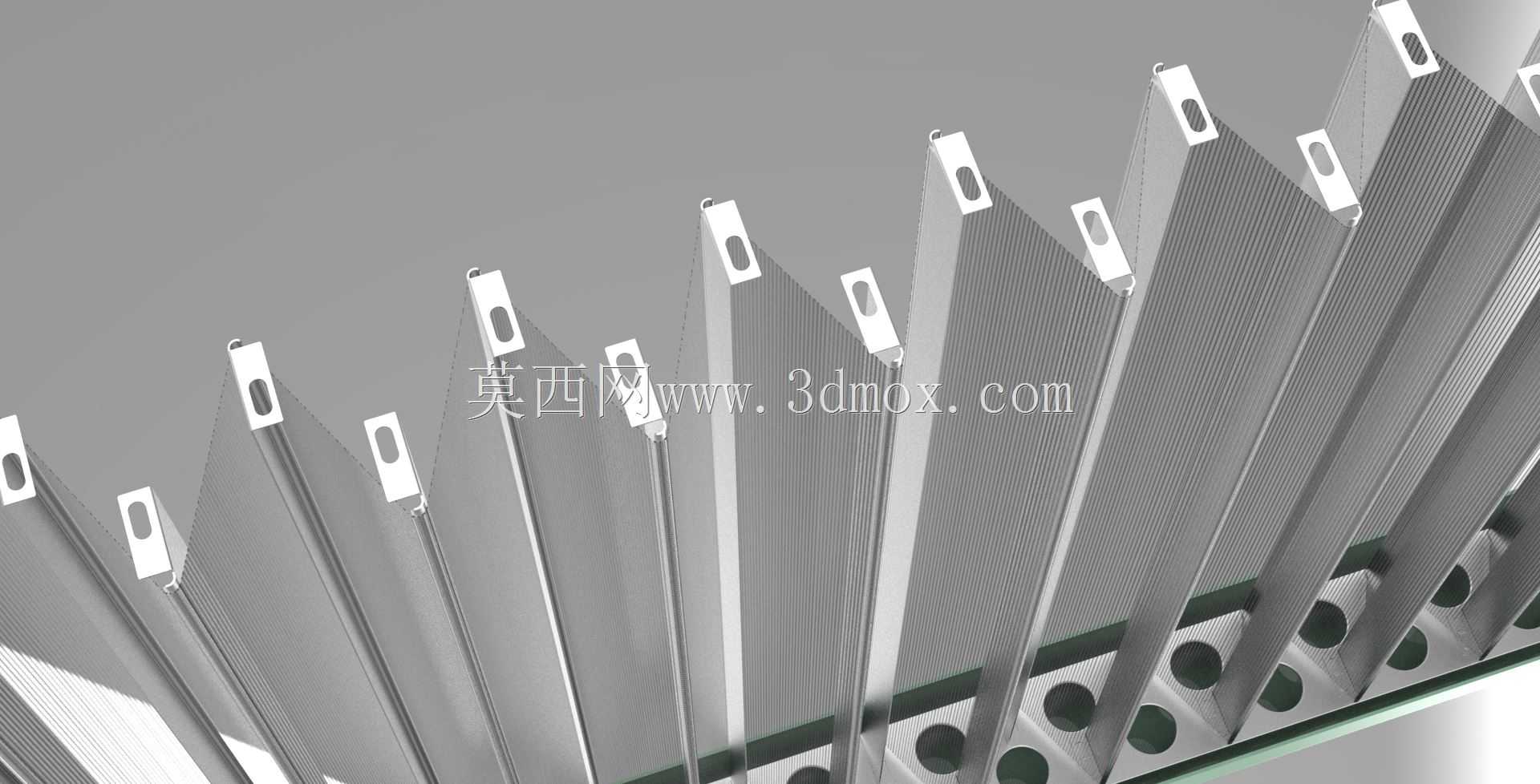

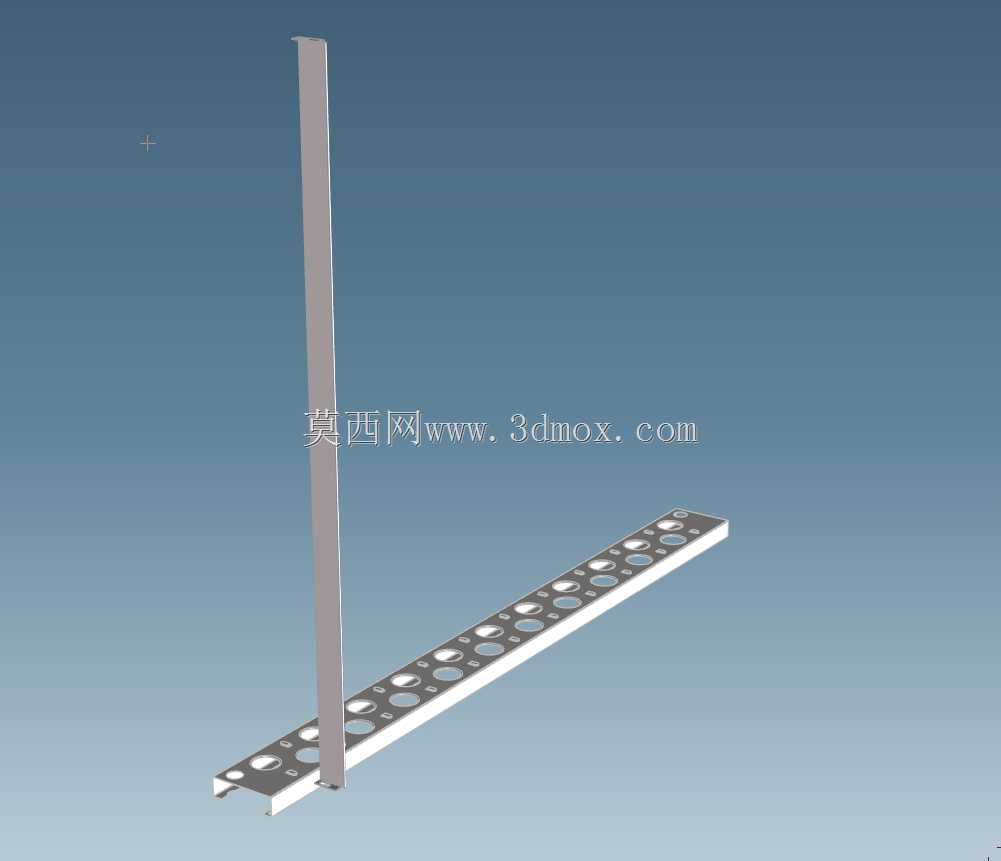

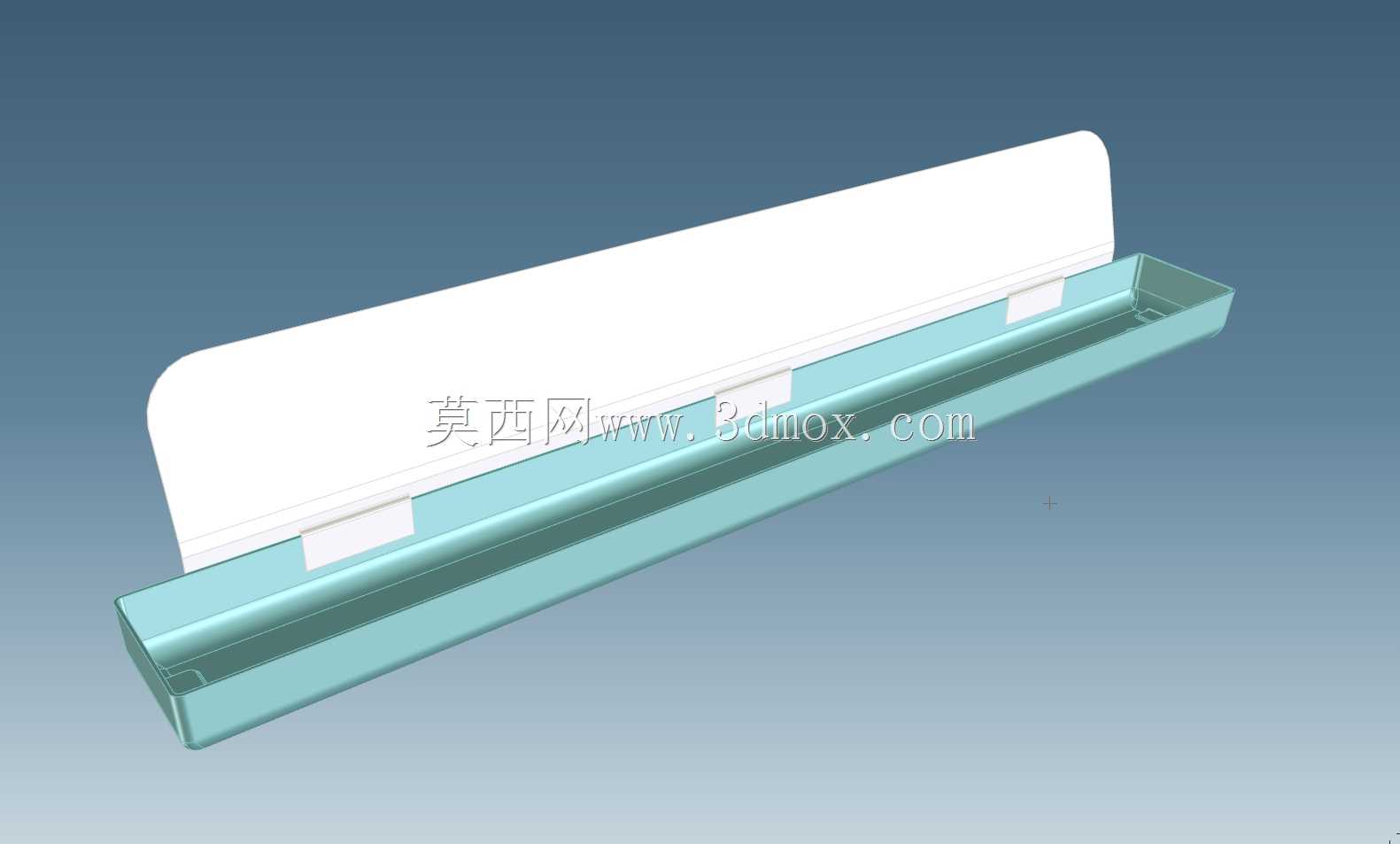

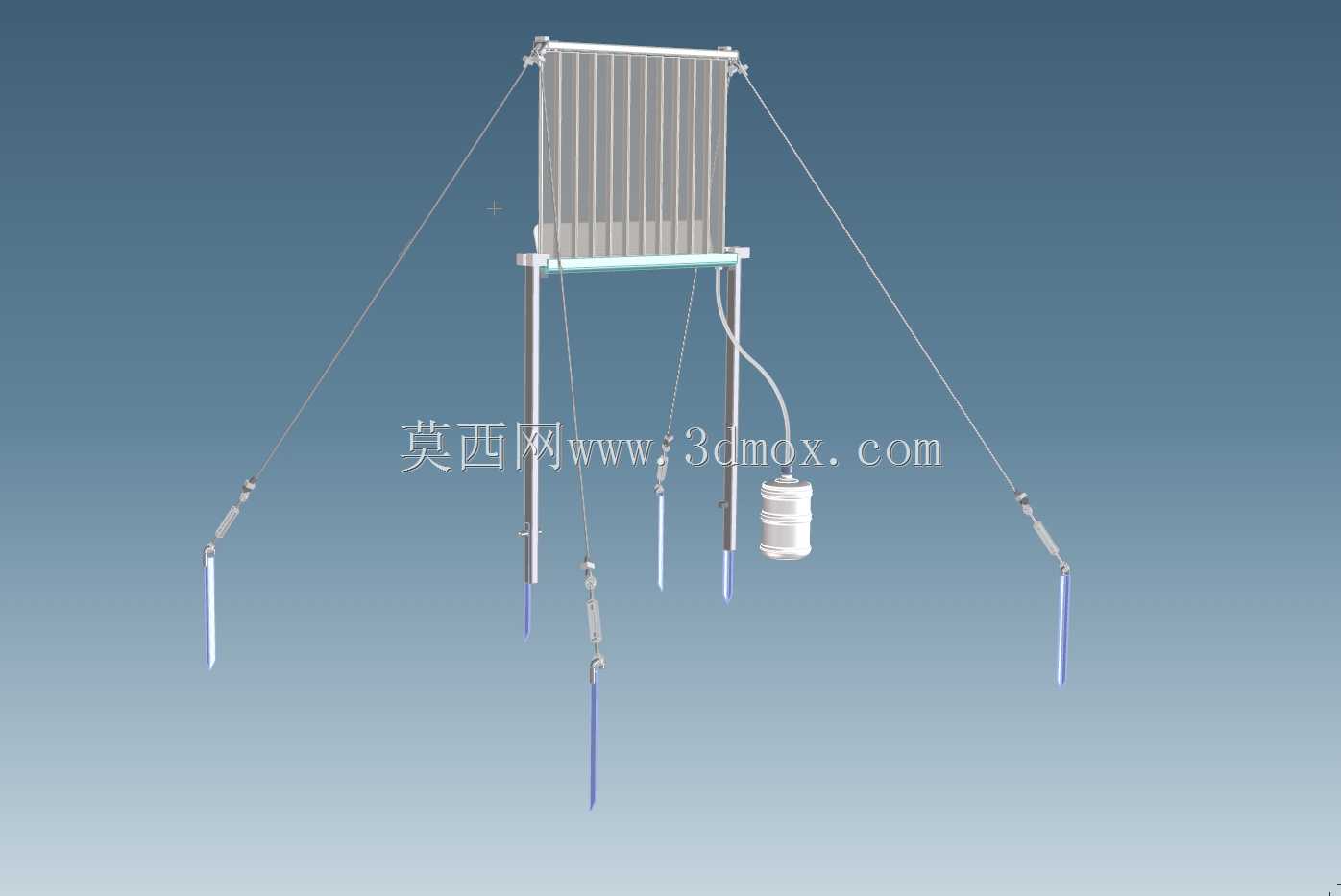

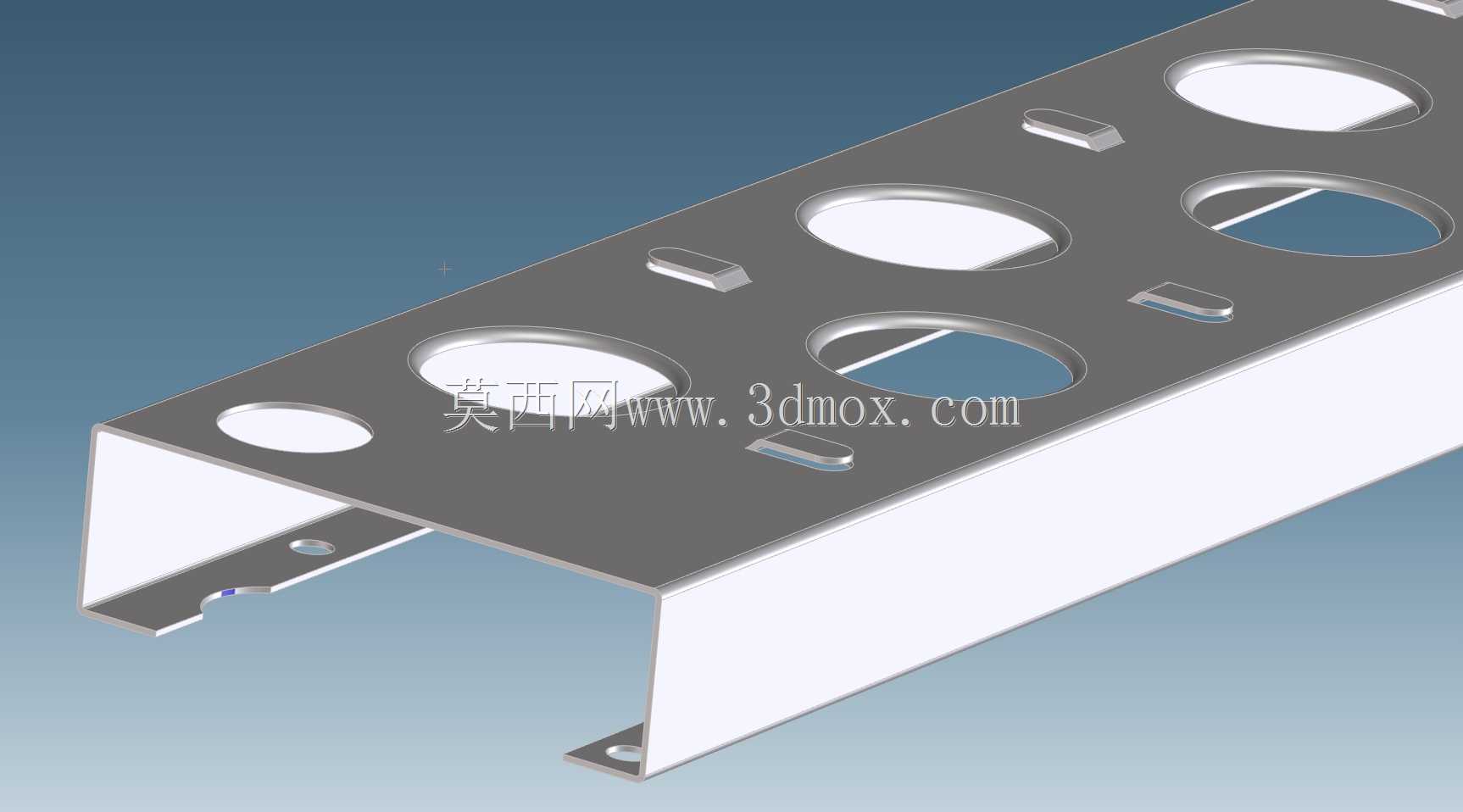

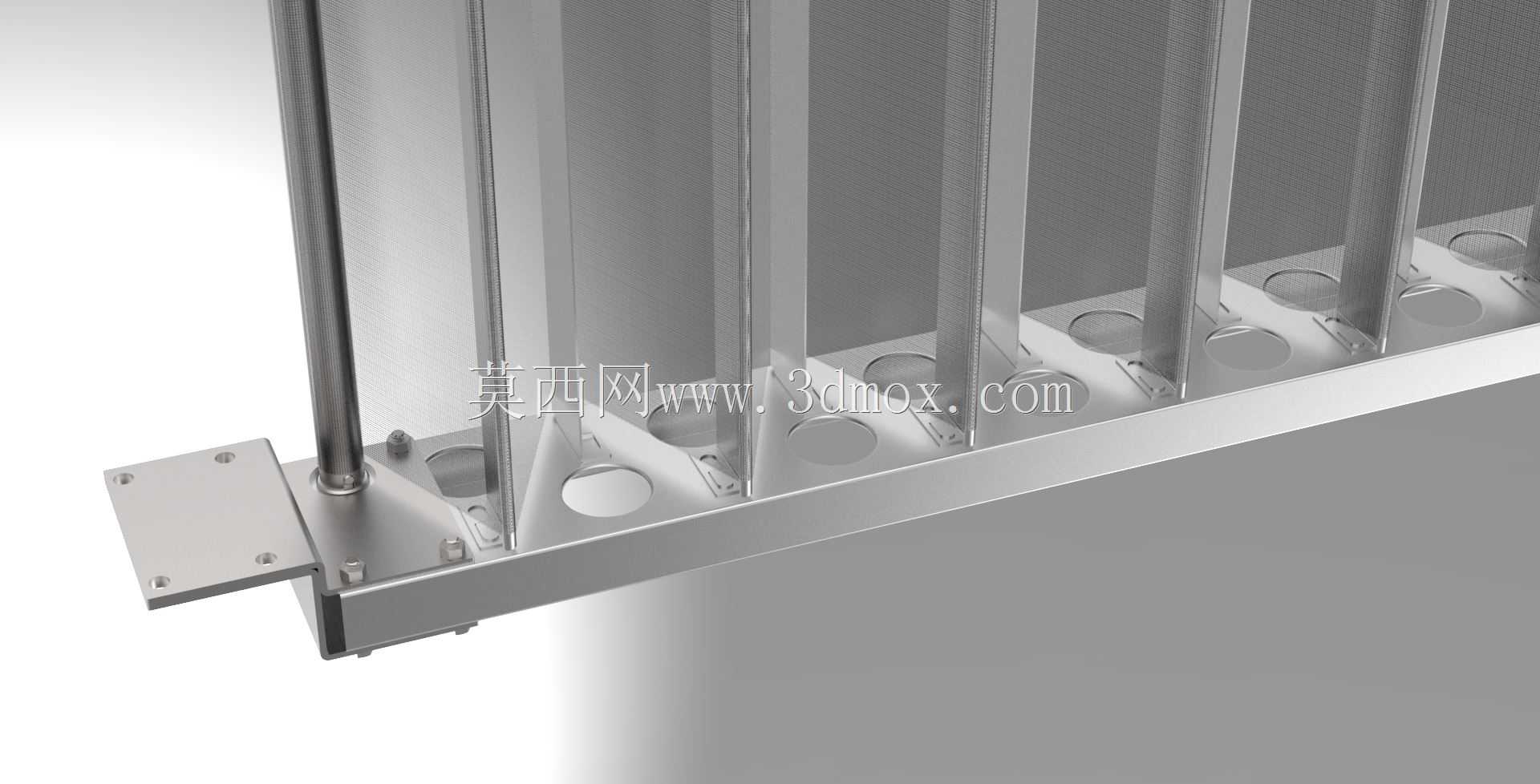

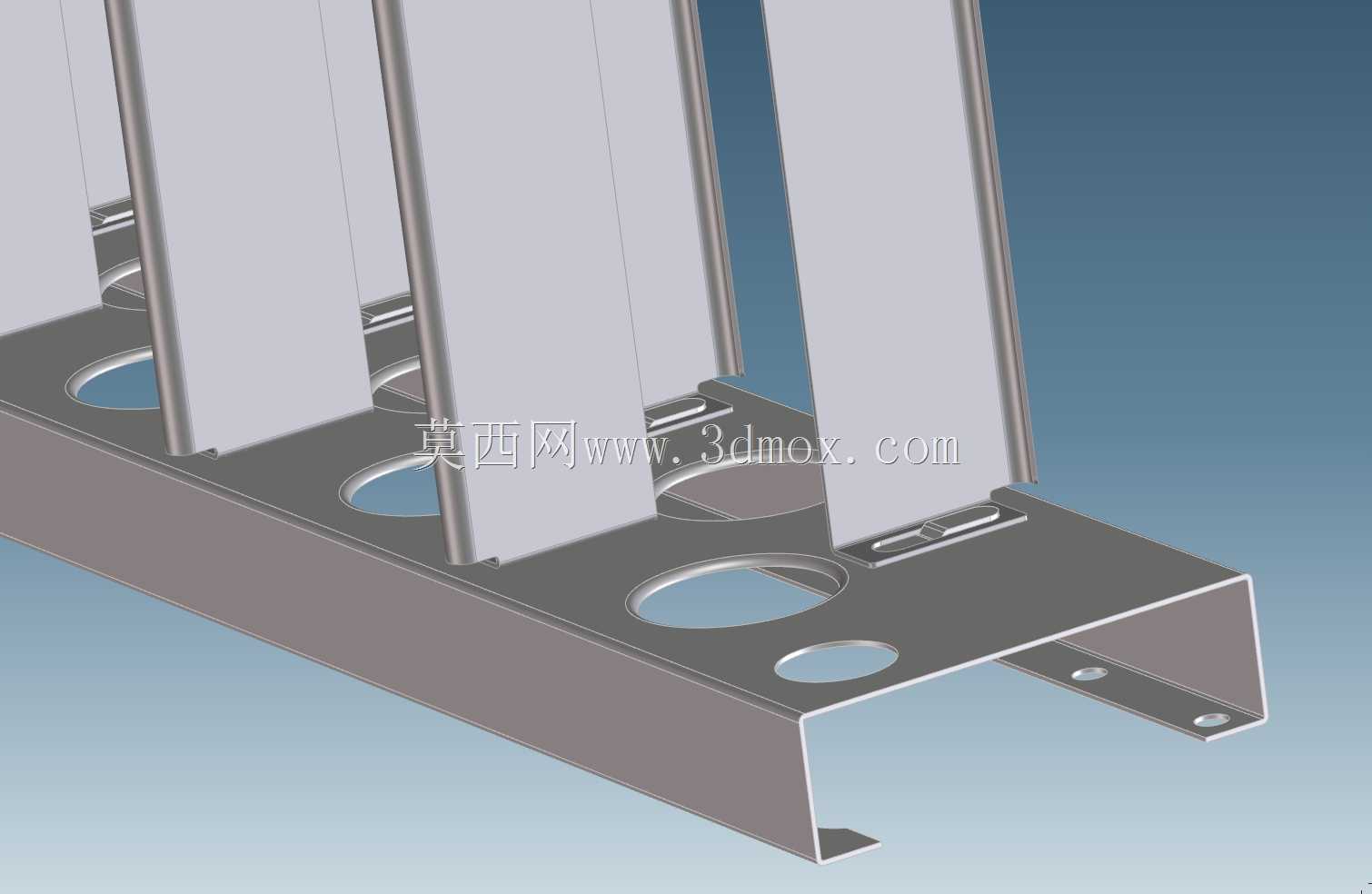

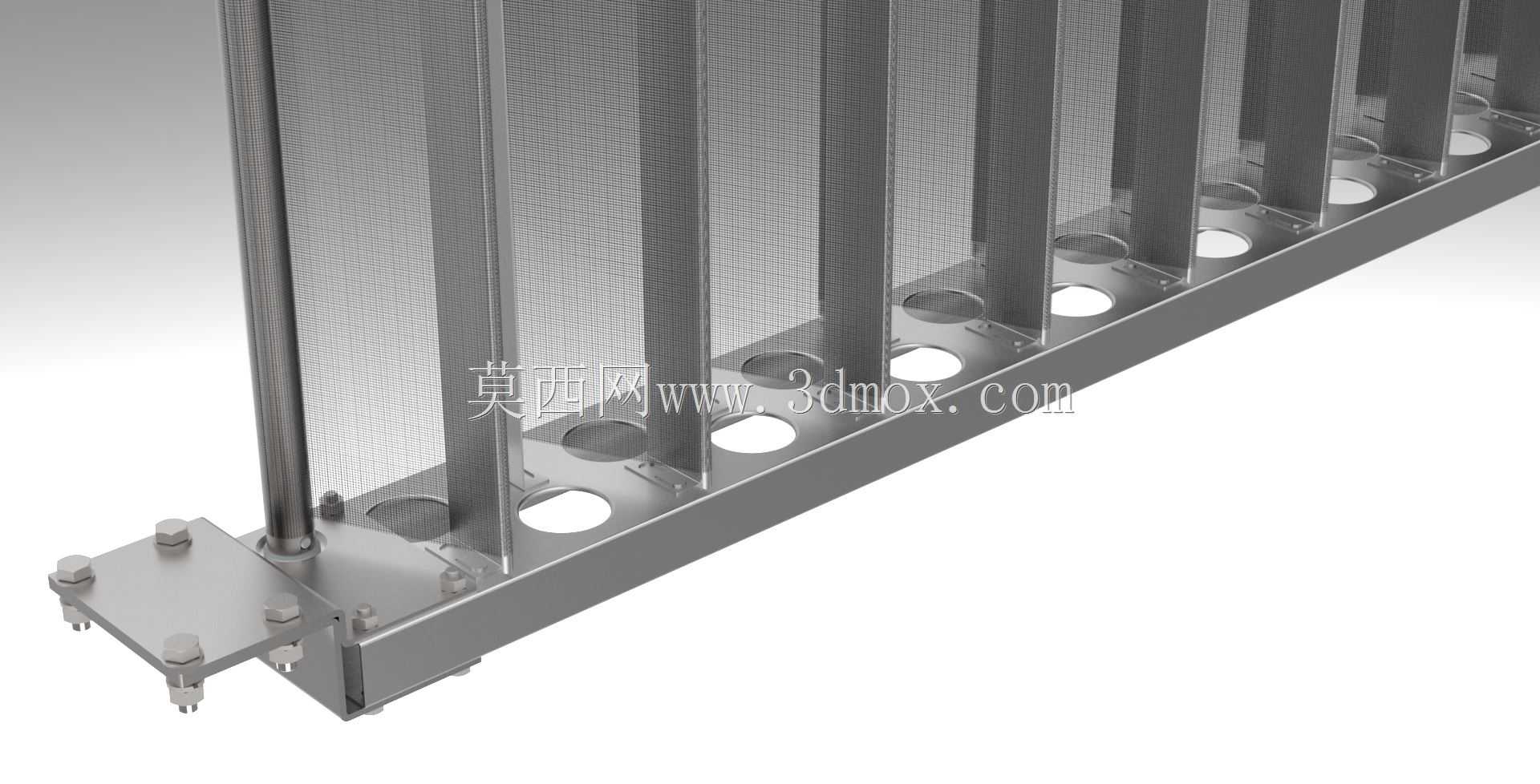

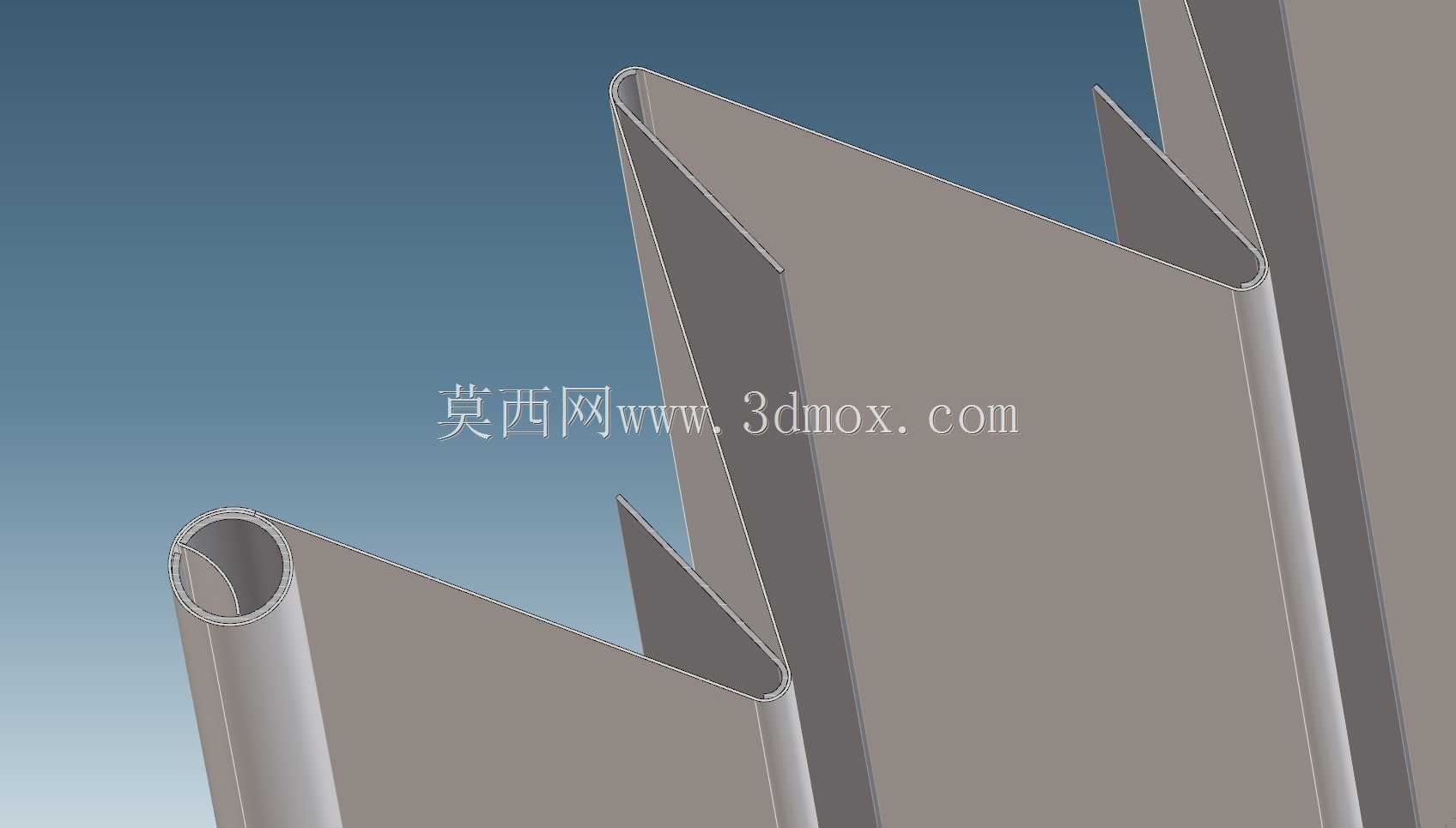

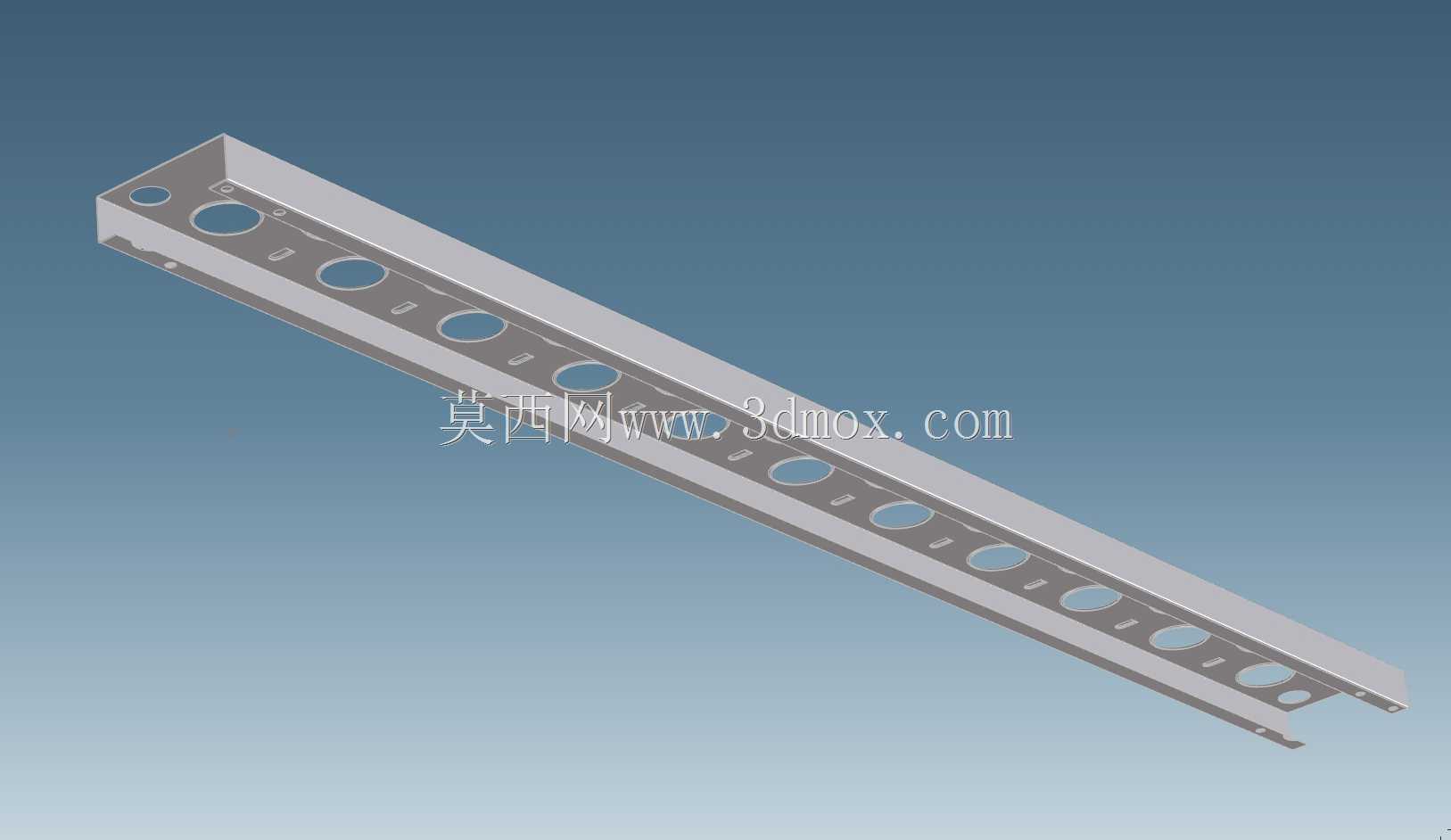

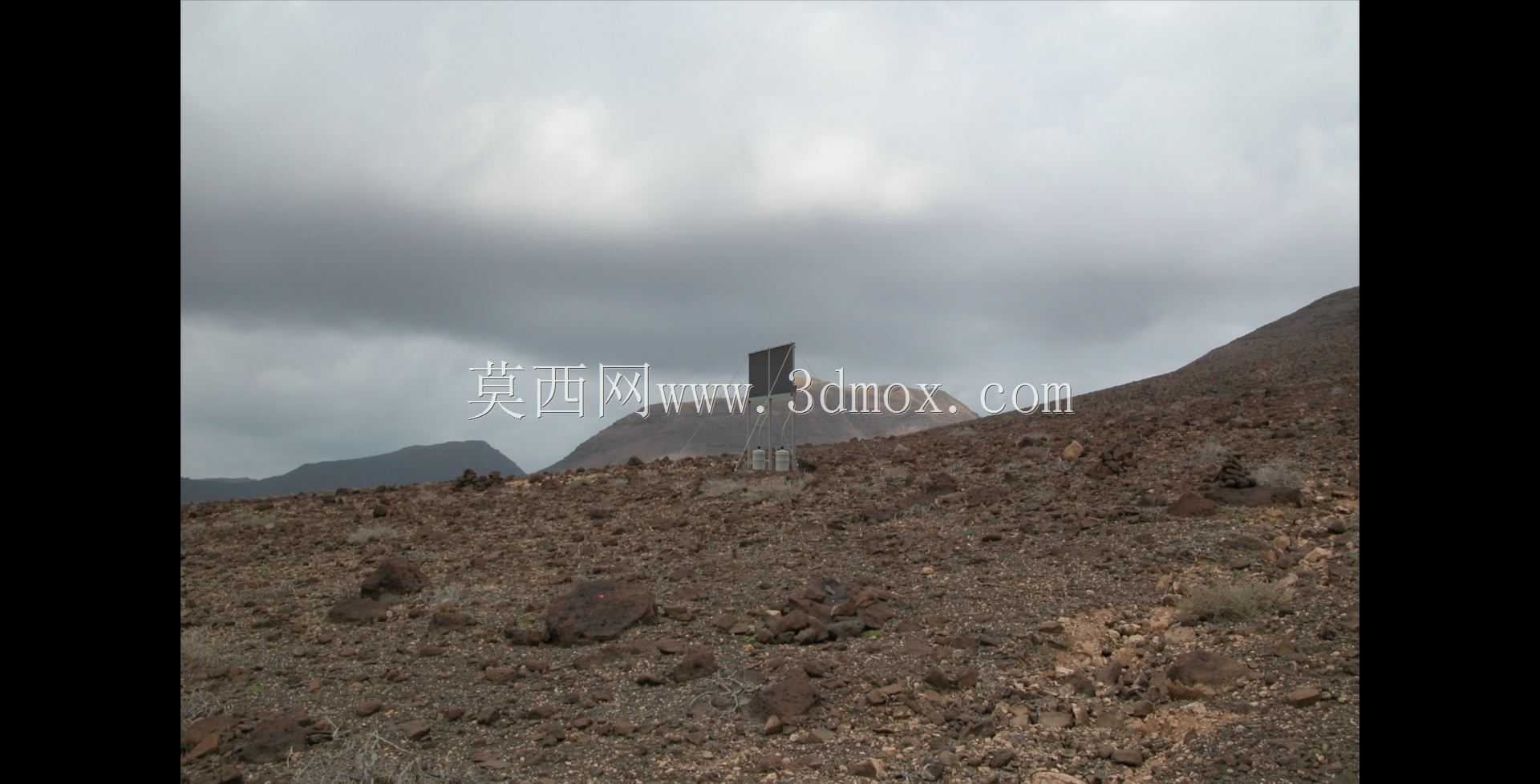

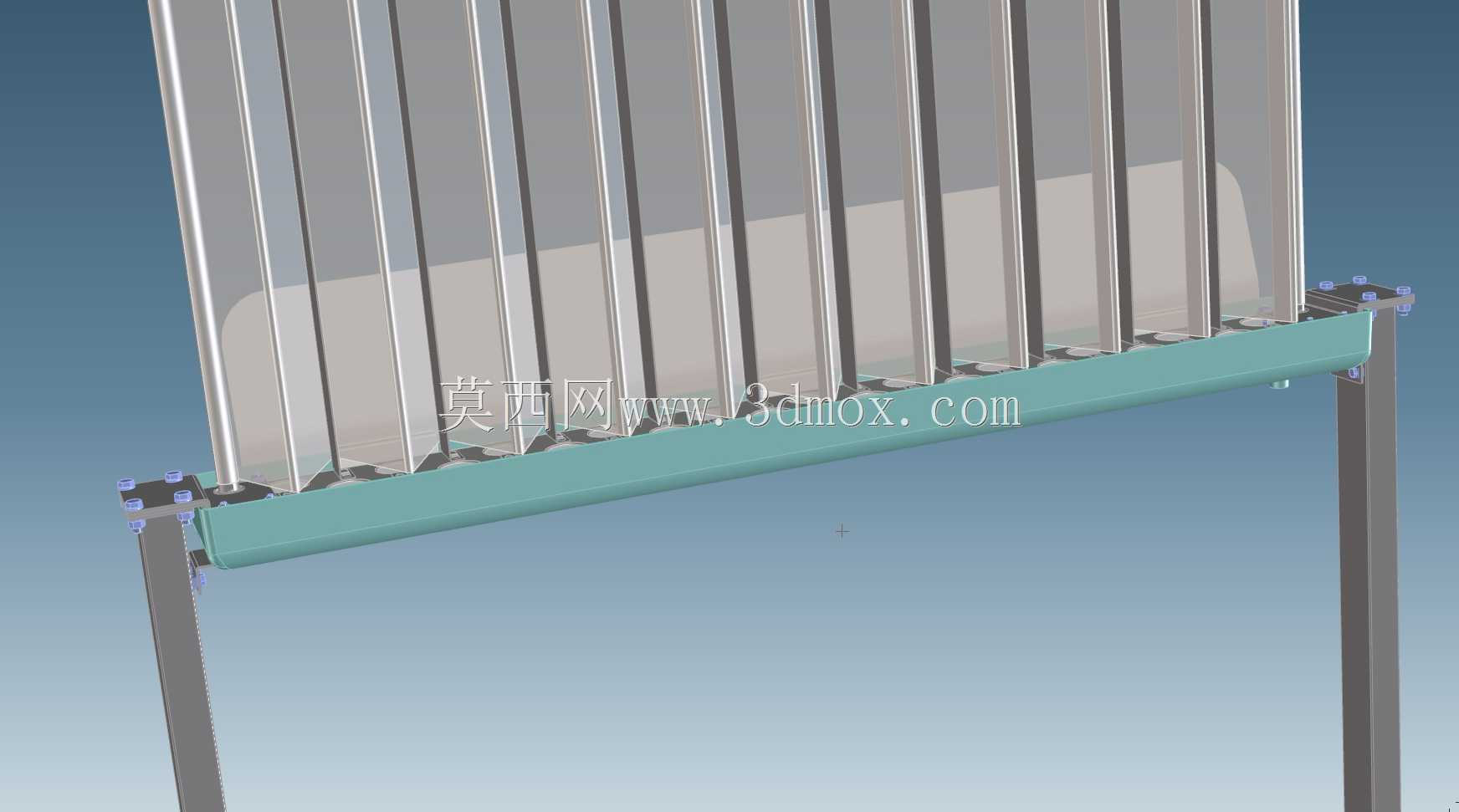

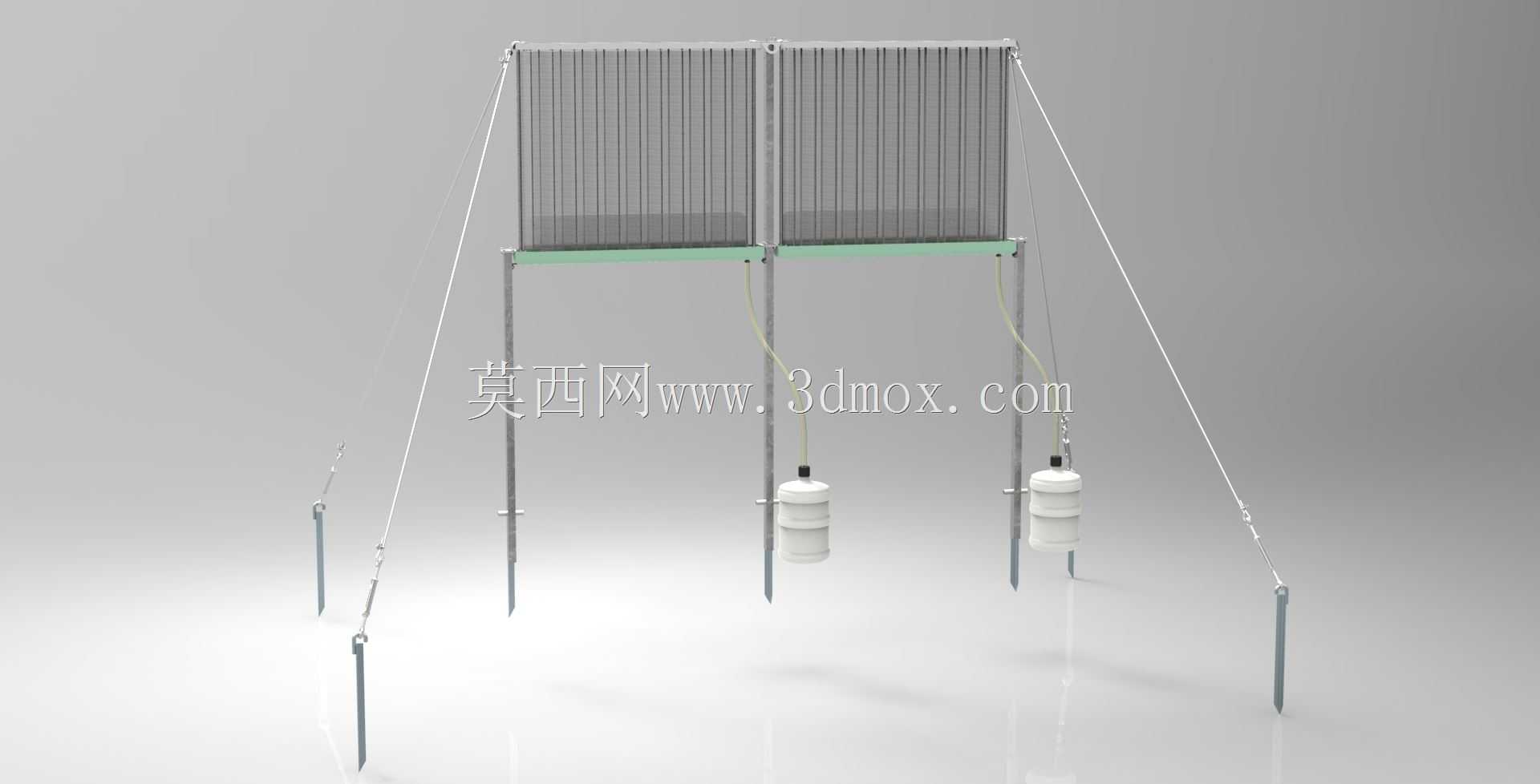

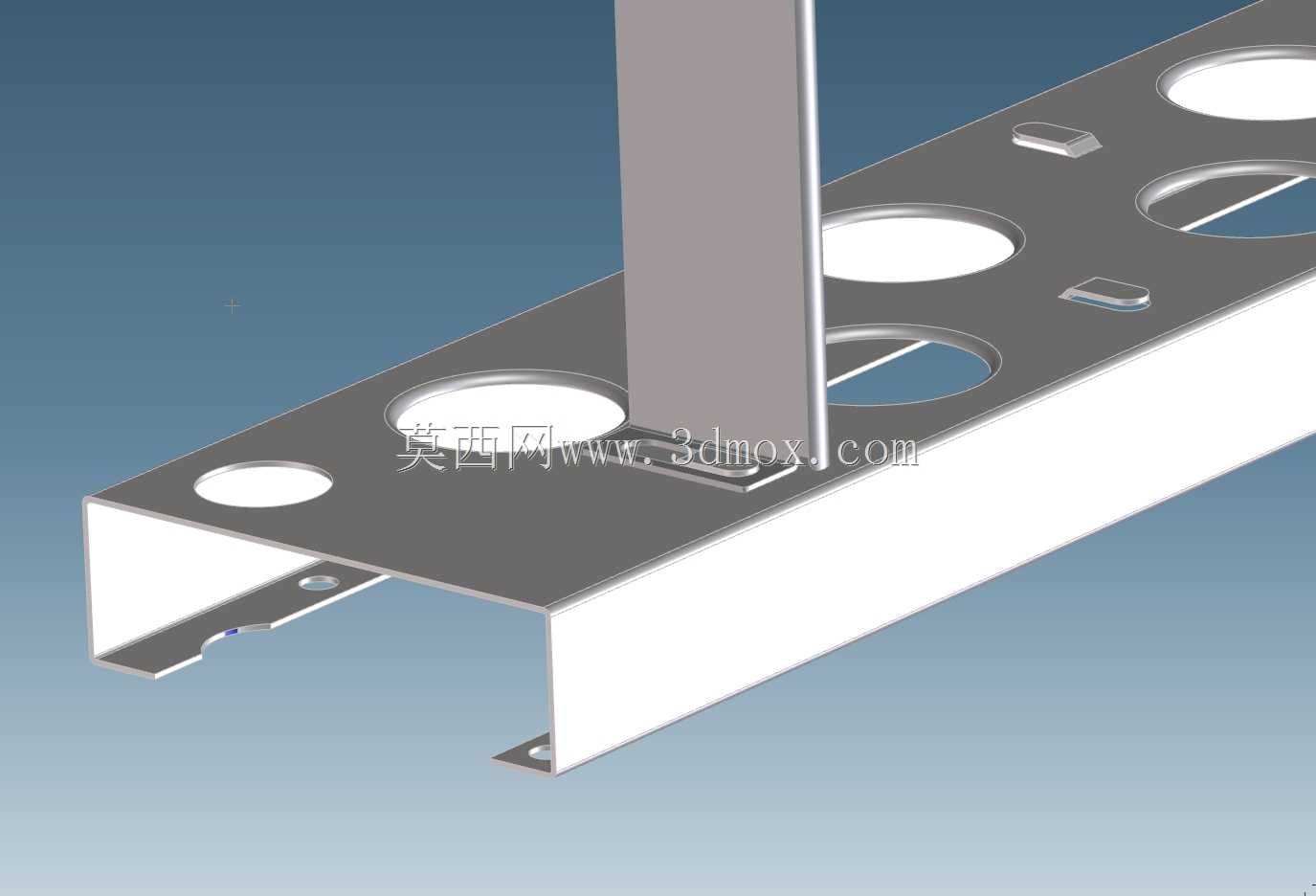

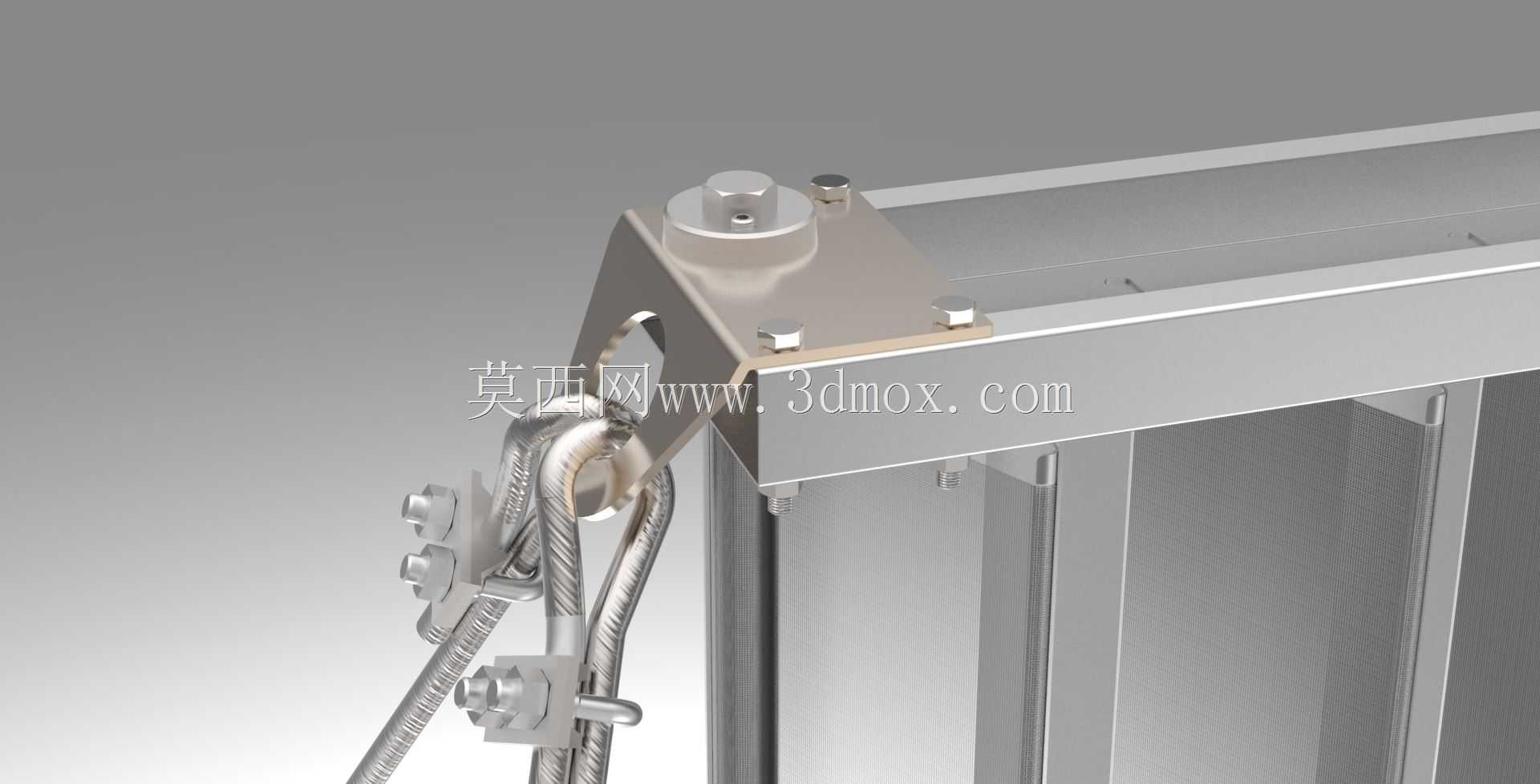

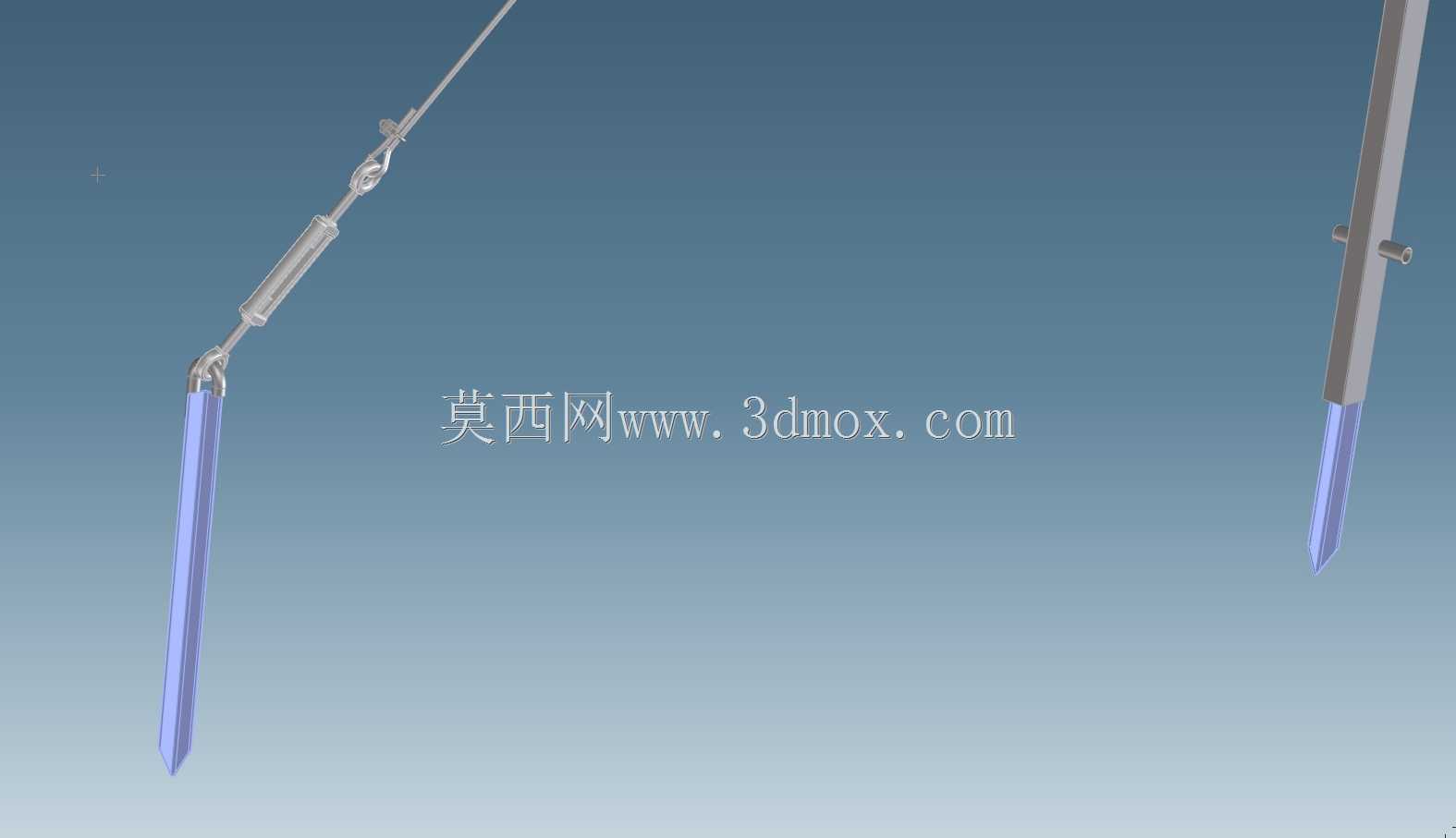

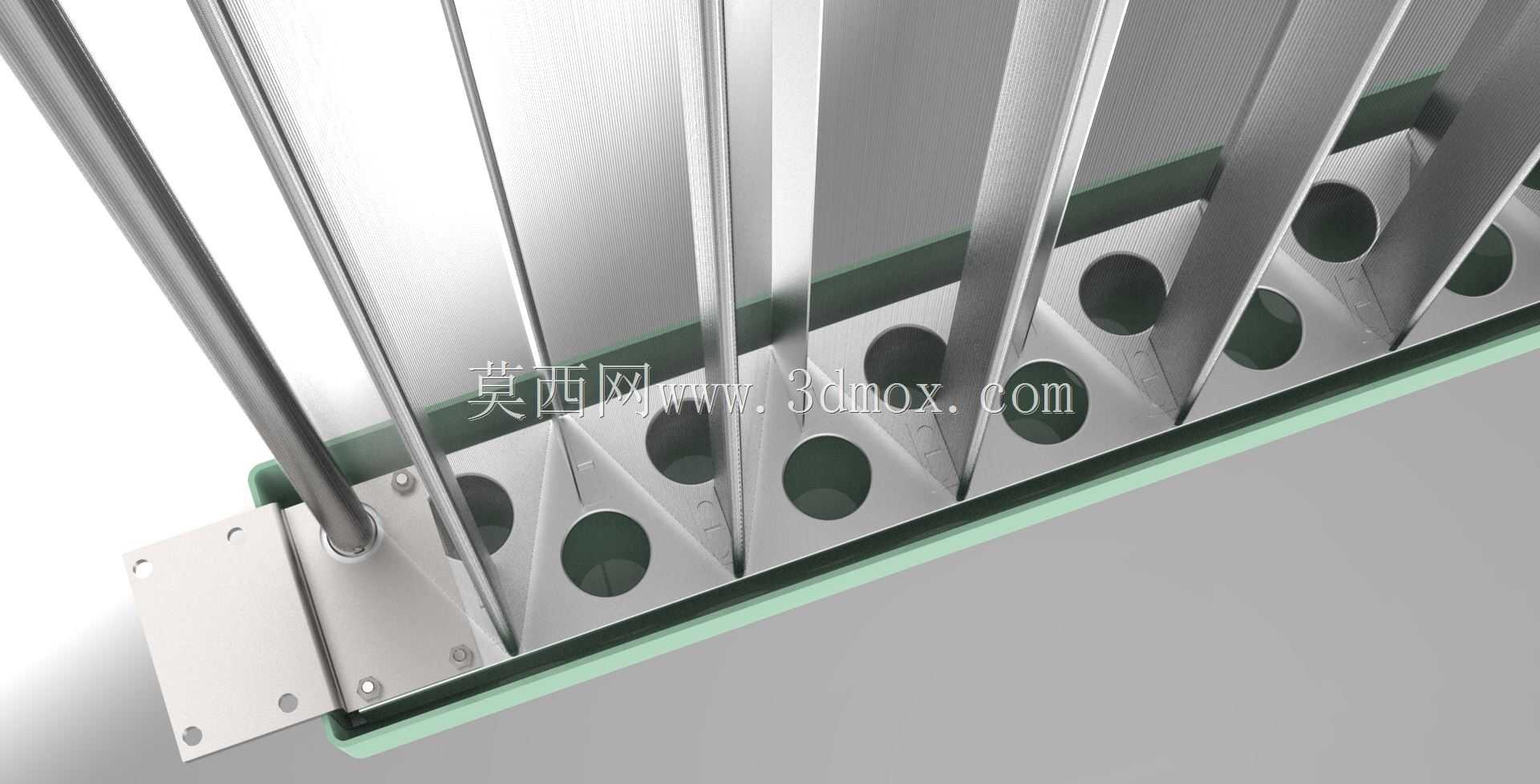

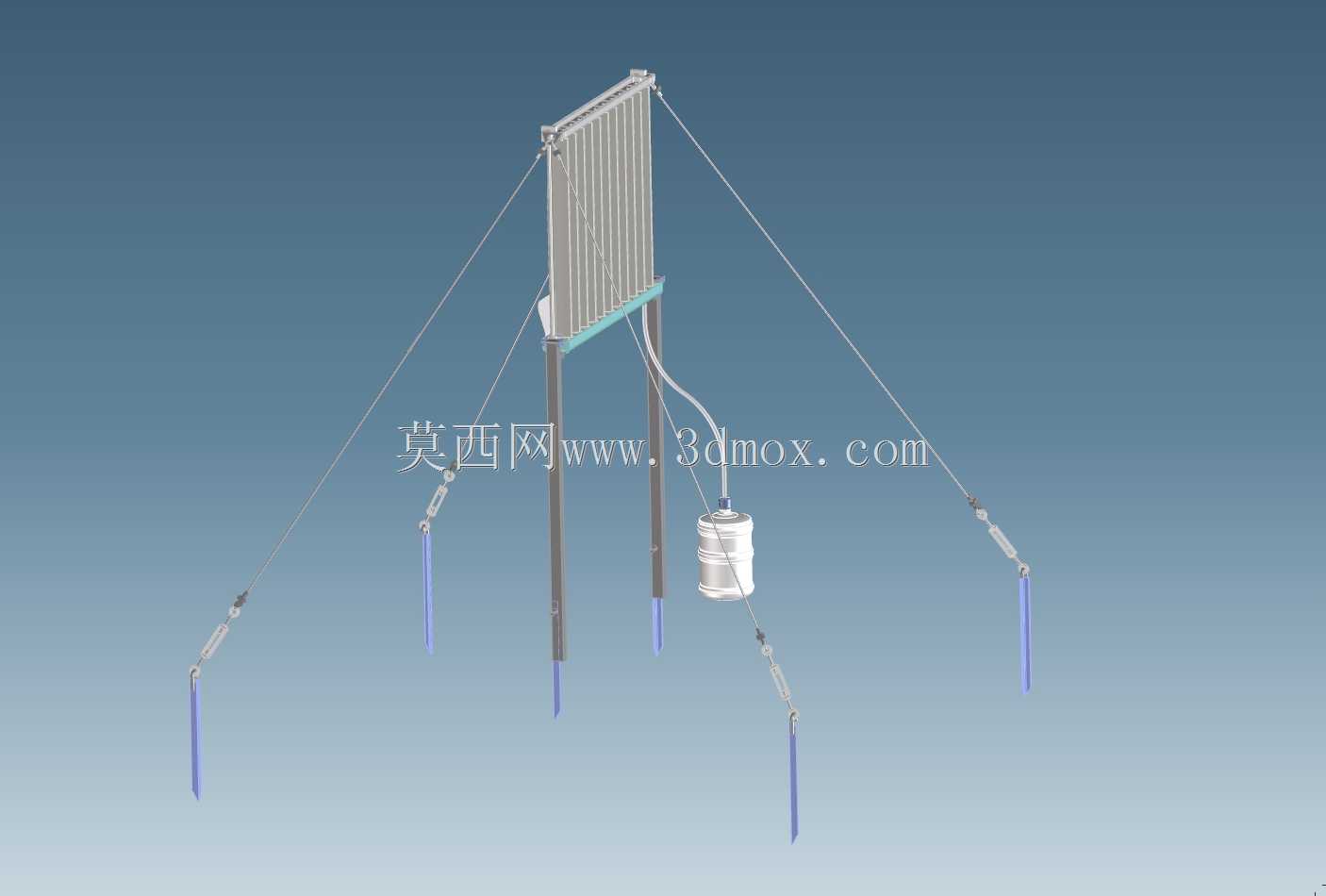

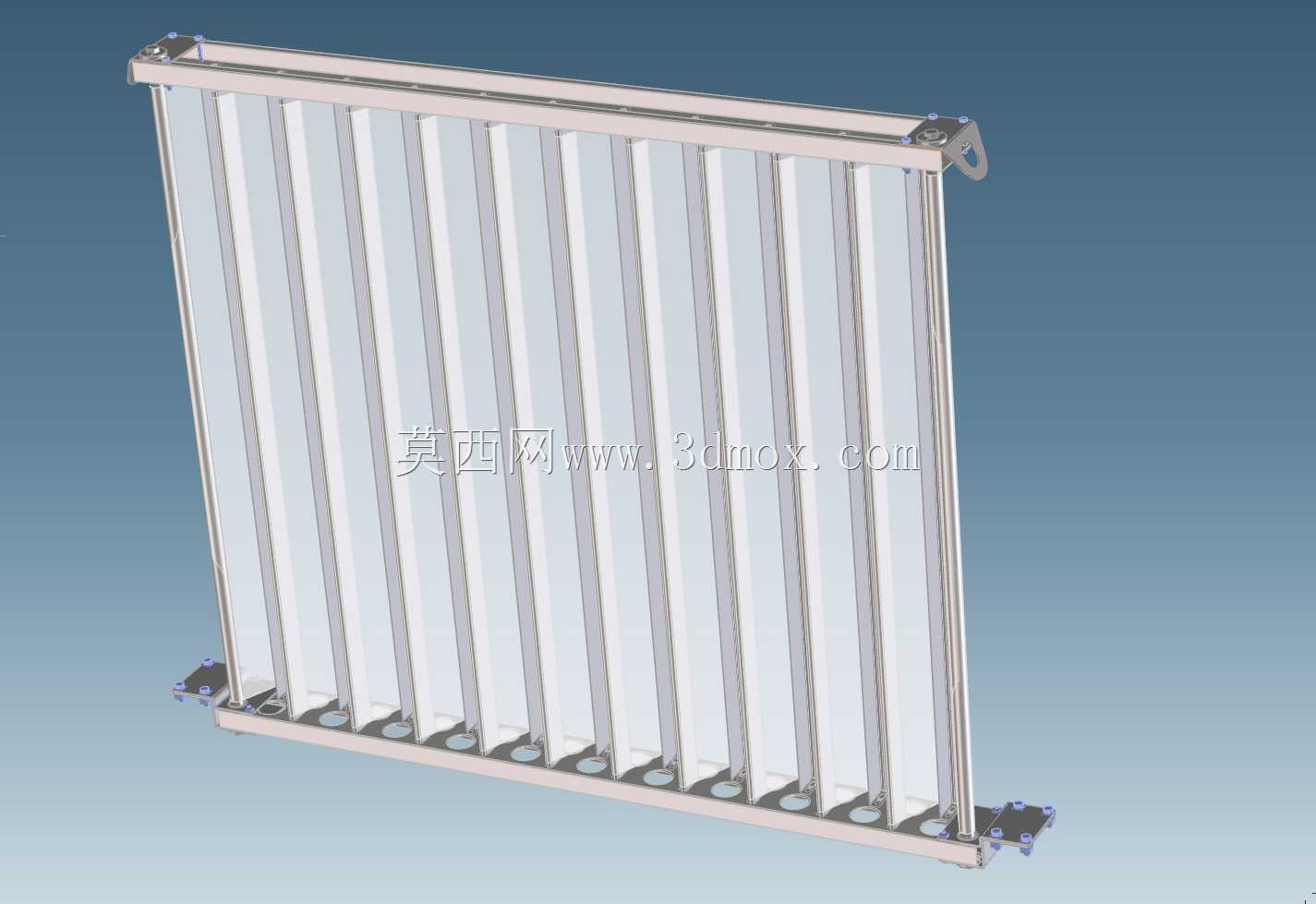

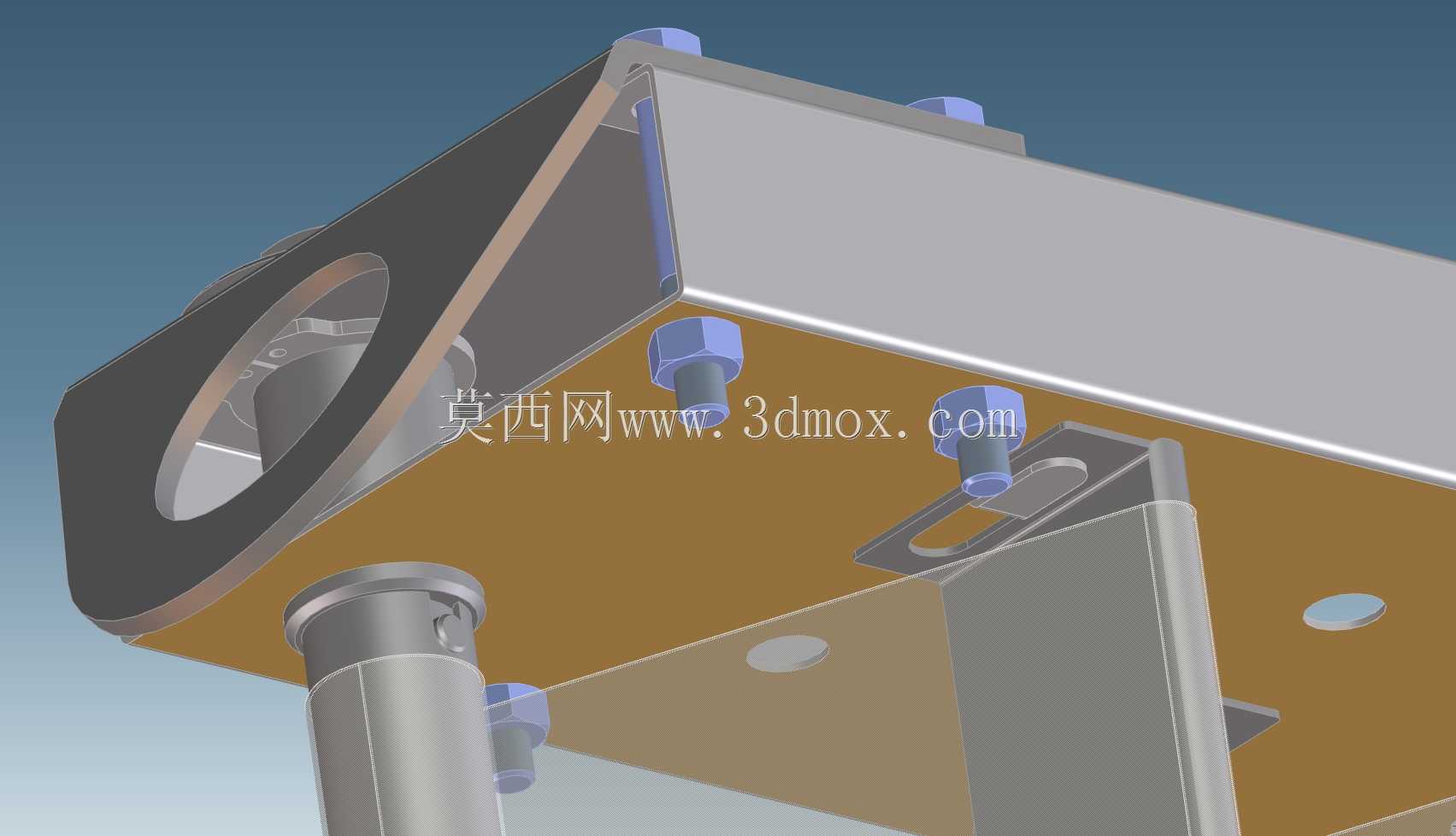

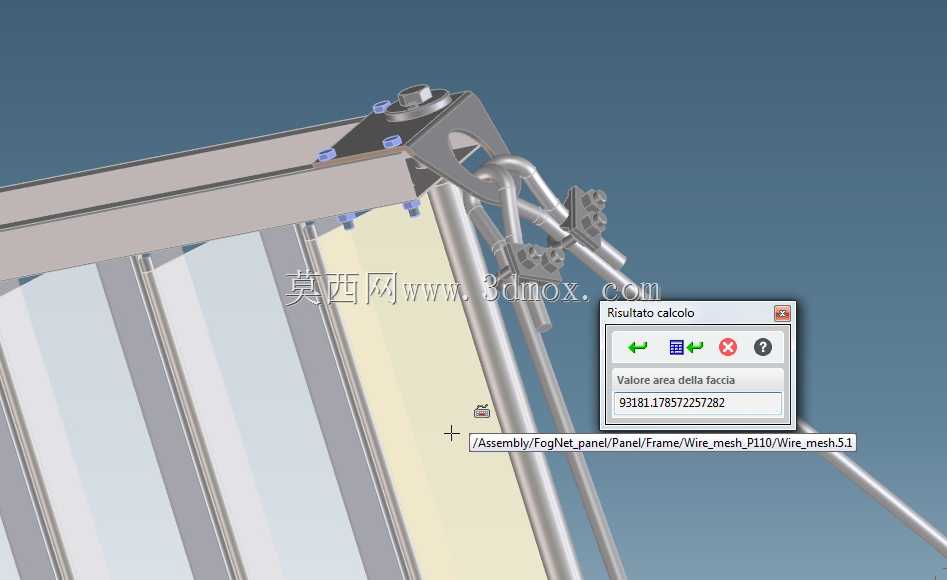

该装置核心功能为在干旱缺地表水的荒漠、海岛区域，通过金属网面捕捉空气中的雾滴实现冷凝集水，适配无稳定供水、常年多雾的野外作业站点、荒漠生态观测点及沿海缺淡水岛礁的取水需求，可作为小型独立供水单元为点位提供基础生活或观测设备用水。设计阶段优先考虑野外无重型安装设备的作业条件，整体支撑结构采用冲压折弯金属板条通过互锁片拼接成型，全程无需螺栓紧固件，大幅降低现场安装的工具依赖与配件丢失风险，单块网板配套的面板组件可根据使用场景的大气腐蚀等级选择材质，常规环境采用1mm厚度铝材即可满足强度要求，高盐雾沿海区域可更换为不锈钢材质适配腐蚀工况。网面在垂直支架间采用之字形排布设计，该构型可有效提升网面与含雾气流的接触面积，经核算正面迎风占地约1.15㎡时，支架拐角处零件总表面净接触值可达2.04㎡，该构型参考了肠绒毛、工业过滤器的扰流捕集逻辑，网面朝向前方倾斜30°，捕捉到的雾滴凝结后会沿网面汇流至V形底部，通过支架的垂直导槽汇入下方储水容器。网体两端采用带薄垂直切口的卷绕辊固定，类似相机胶片的固定结构，安装时网体两端可在切口内小幅滑动调整张紧度，通过棘轮拉伸后用锁紧螺钉完成固定，网板可在工厂完成预组装后包覆PVC保护膜运输，避免运输过程中涂层刮蹭损伤。现场安装时将支腿锚固入地面，配套张紧器完成拉索固定，锚固结构适配软至中硬土壤工况，采用地锚驱动即可完成固定，若遇坚硬多岩石的地质条件，需保证锚固点的嵌入深度满足抗风拉拔要求。面板采用矩形构型，预留简单转接板接口，可实现模块化扩展拼接，单组装置可根据取水需求多组并联布设，下方储水单元可适配常规大容量储水罐，收集的雾水经简单过滤后即可满足基本使用要求。
