工业废气处理弯管连接除尘净化装置

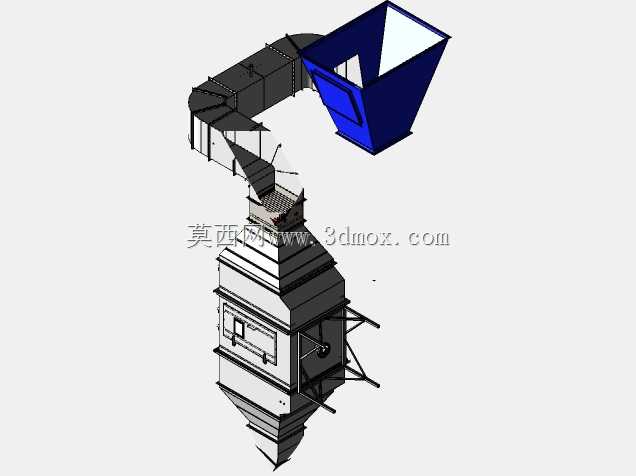

这套除尘净化装置主要对接车间产尘工位的废气收集需求，常见应用在五金打磨、粉体投料、焊接作业等存在粉尘扩散的生产场景，整套结构通过多段异形风管衔接上部集尘料斗与下部净化主机，能将工位处裹挟粉尘的气流有序导入净化段完成气尘分离。从结构设计逻辑来看，上部的方锥形料斗为进风集流段，大口径敞口设计可覆盖更大的产尘区域，锥段的收缩角度经过气流模拟校核，避免粉尘在锥壁滞留积料，料斗出口衔接的多段折弯风管，每段弯头的曲率半径均按照低压通风管道设计规范取值，降低风阻的同时减少高速粉尘对管壁的冲刷磨损，风管段之间采用法兰拼接结构，方便现场根据厂房层高、工位布局调整走向，适配不同的安装空间限制。下部的主机段为核心净化单元，外部采用型钢框架做承力支撑，侧壁设置的检修门可快速开启，方便日常更换滤件、清理内部积尘，设备下部的锥段为卸灰段，分离后的粉尘可通过锥底出口集中排出，外接卸灰阀即可完成连续排灰作业。安装边界方面，整套设备的垂直走向布局可充分利用厂房竖向空间，减少水平占地面积，风管段的每节长度控制在常规运输尺寸范围内，现场无需大型起重设备即可完成拼接，设备框架的支腿预留了地脚螺栓安装孔，可直接固定在混凝土基础或者钢制平台上，进风料斗的敞口端面可根据对接工位的产尘点位置调整安装朝向，无需额外加装变径接头即可匹配多数集尘罩的出口尺寸。在实际运行过程中，气流从上部料斗进入后，经过折弯风管的导流作用均匀进入下部净化腔，避免局部风速过高导致滤件负荷不均，风管外壁设置的加强筋可提升管道结构强度，应对系统启停时的风压波动，整套结构的密封面均采用连续焊接工艺，减少运行过程中的漏风率，保证系统集尘效率稳定。
