工业立式管道过滤装置结构设计

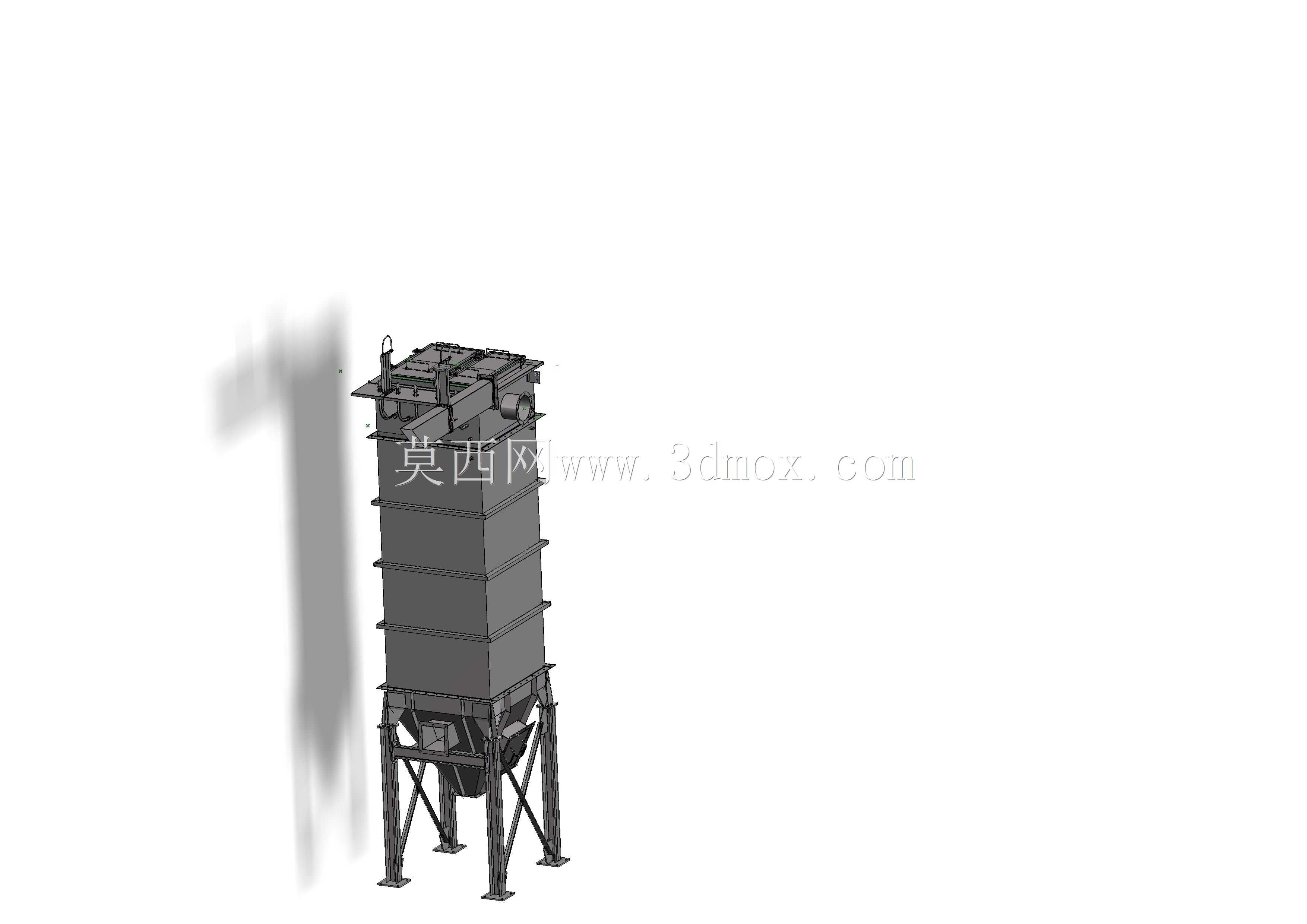

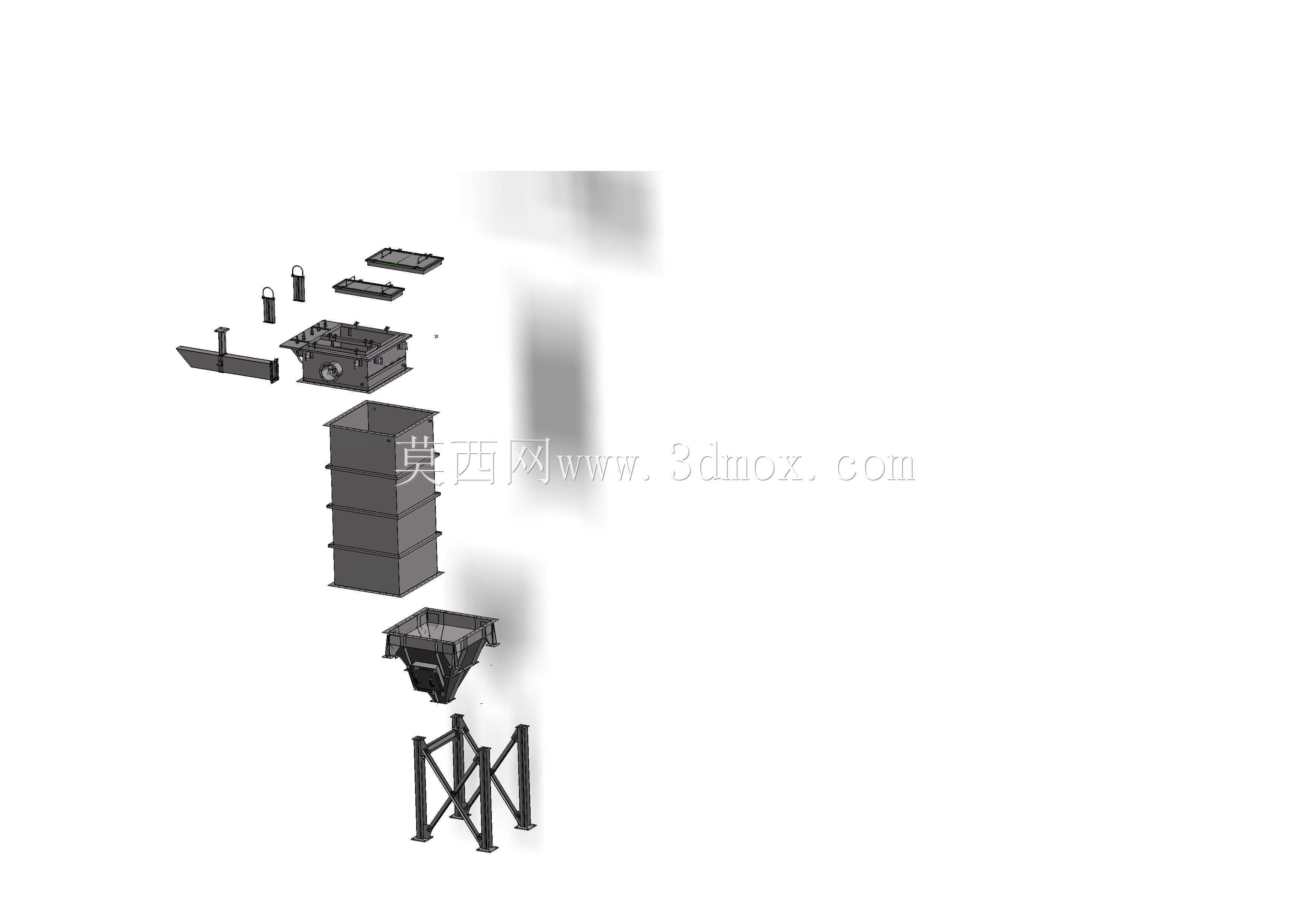

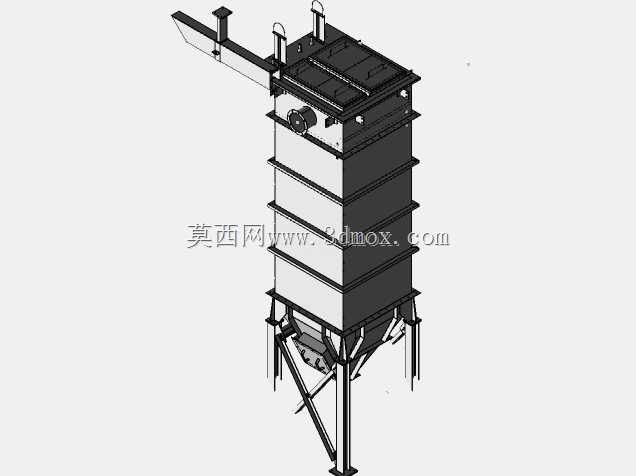

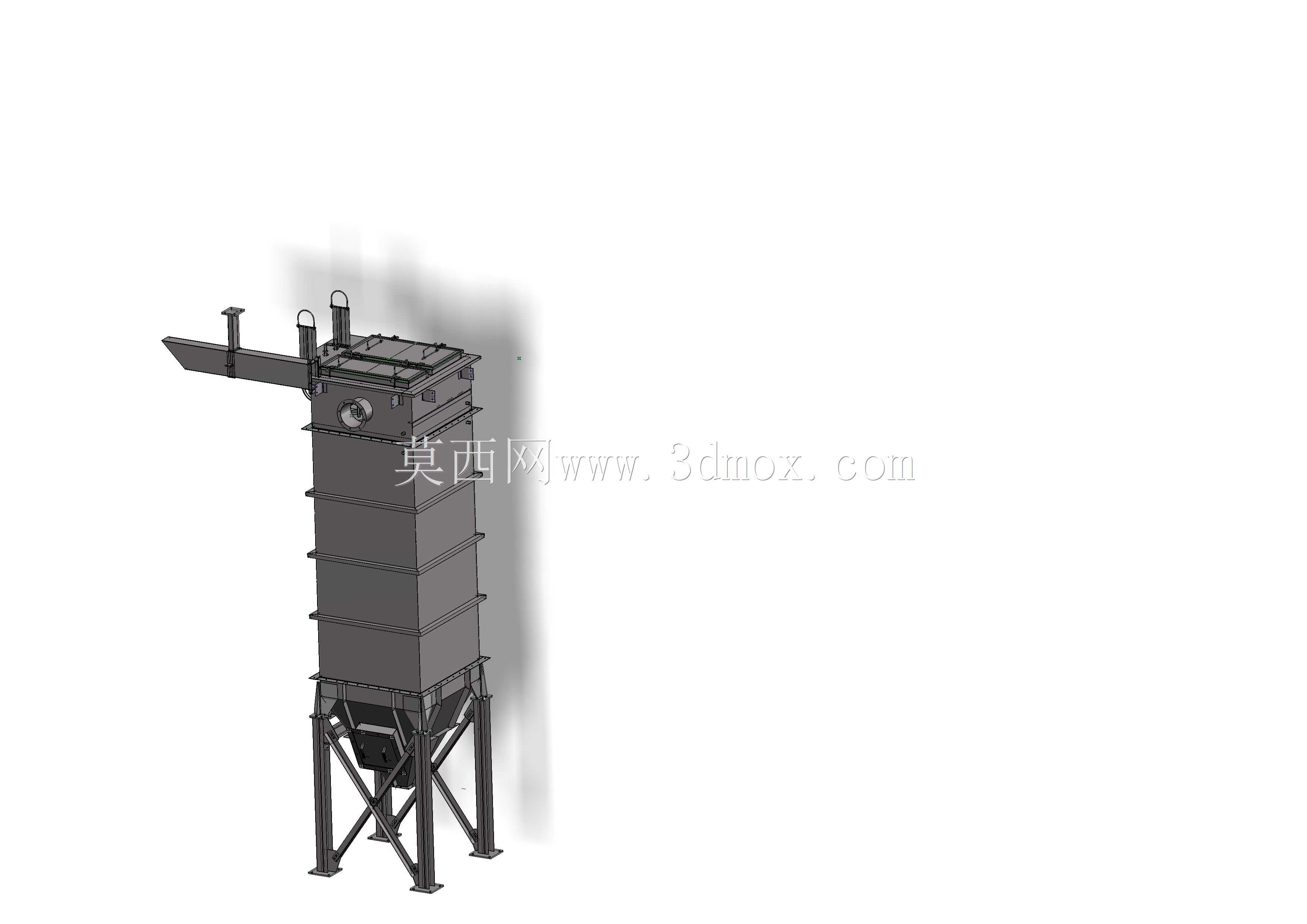

这款立式过滤装置主要面向含尘废气、工艺气固分离场景设计，常见于建材加工、冶金冶炼、粮食输送等产尘工段的末端净化环节，也可适配化工流程中粉料回收的前置过滤工序，安装位置通常衔接在主排风管道与引风机之间，避免带尘气流直接损耗风机叶轮，同时满足有组织排放的颗粒物截留要求。从结构设计逻辑来看，整体采用立式方塔布局，上部为净气腔与检修舱段，中部为核心过滤单元安装区，下部设计为锥形灰斗，依靠重力实现截留粉尘的自动沉降收集，底部预留卸灰接口可对接星型卸灰阀或者螺旋输灰机构，无需额外增设积料清理的人工操作工位。支撑结构采用型钢焊接的四腿支架，支架与罐体下段的连接位置做了加强筋补强，可适配室内混凝土基础、室外钢平台两种安装场景，支架腿底部预留地脚螺栓孔，安装时需保证罐体垂直度偏差不超过千分之一，避免内部滤袋或者滤筒安装后出现偏磨，缩短过滤元件使用寿命。设备侧面预留进风口法兰，上部侧面设置出风口法兰，进出口的中心高差经过流场模拟优化，避免进风气流直接冲刷过滤元件造成局部磨损，进风段内部可根据工况增设导流板，让含尘气流均匀分布到各个过滤单元截面，降低局部过滤风速过高带来的穿透风险。上部检修舱采用快开式压条密封结构，更换过滤元件时无需拆除整体舱盖，单人即可完成操作，舱盖与罐体之间采用耐温橡胶密封条，适配最高120摄氏度的工况烟气温度，若用于高温工况可更换为石棉盘根密封结构。设计过程中充分考虑了运维便利性，罐体侧面设置多层检修爬梯与平台接口，用户可根据现场安装高度选配，灰斗部位预留振动器安装位，针对湿度较大的粉尘工况，加装振动器可避免粉尘架桥堵塞卸灰口。整体外形的截面尺寸适配常规工业厂房的门洞宽度，运输时无需拆分主体结构，到场后仅需连接进出口管道、卸灰机构与电控线路即可投入使用，安装边界预留了侧面500mm的检修操作空间，顶部预留1000mm的过滤元件更换空间，无需额外搭建大型吊装设施即可完成日常运维作业。
