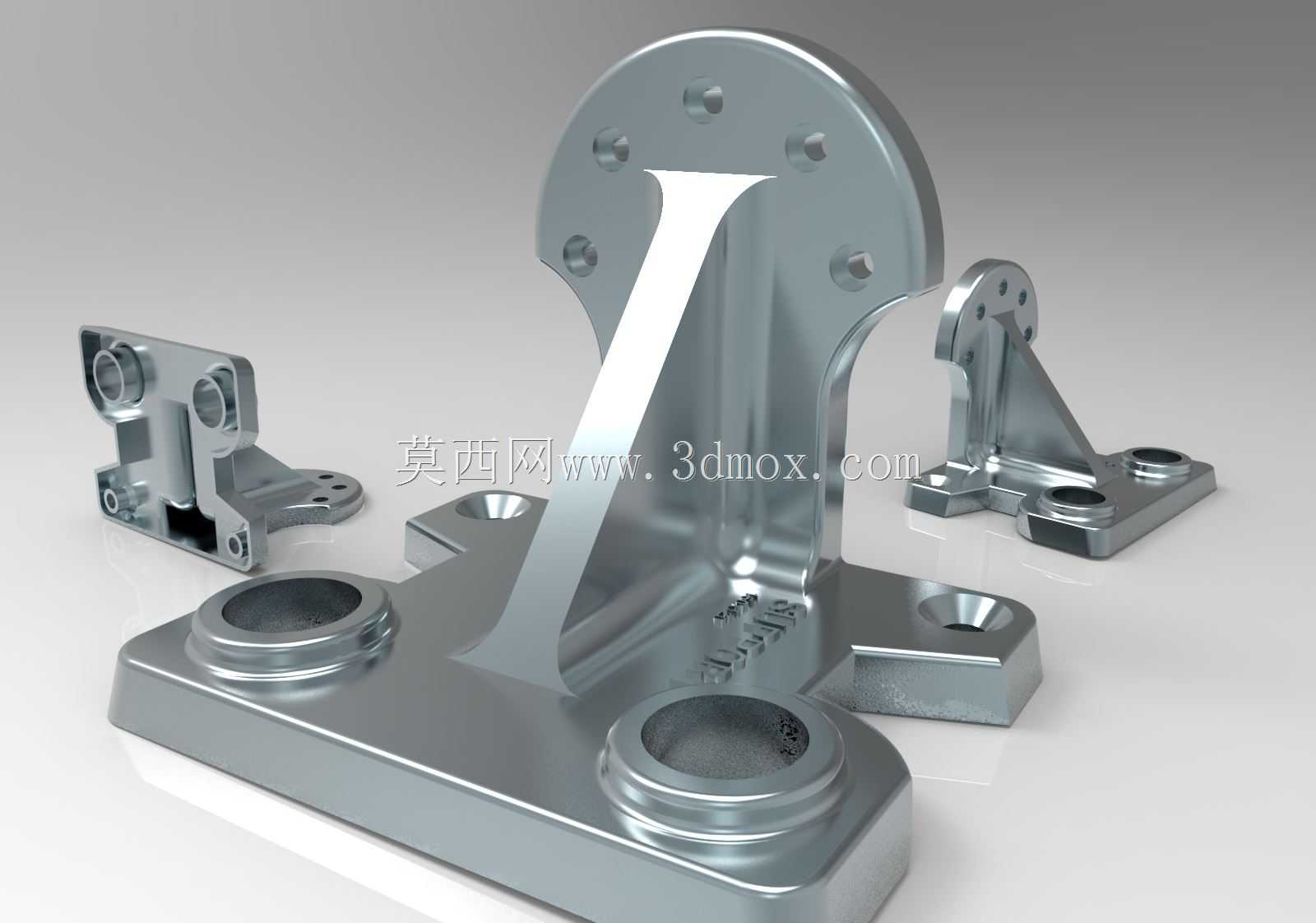

带加强筋立式法兰安装金属支撑支座

该支撑支座多用于工业设备中需要垂直承载同时兼顾侧向定位的连接场景，常见于自动化生产线的工位支撑、动力单元的机架固定、检测设备的基准座安装等位置，承担连接上部功能部件与下部安装基面的作用，既要传递上部构件的垂直载荷，也要抵消设备运行过程中产生的侧向倾覆力矩，避免连接部位出现应力集中导致的形变或断裂。从结构设计来看，支座底部为带两个同轴安装沉孔的矩形安装板，沉孔设计可让内六角安装螺栓的头部完全沉入板面以下，不会突出安装面干涉其他部件的布置，安装板的底面做了平面度公差控制，保证与安装基面贴合时不会出现翘曲，连接刚性更有保障。上部的圆形法兰盘端面均匀分布六个螺纹安装孔，孔位围绕法兰中心做等角度排布，可适配上部构件不同角度的安装需求，不需要额外调整支座整体位置就能完成上部部件的周向定位，法兰盘与底部安装板之间设置了变截面三角加强筋，筋板从法兰盘背面中部一直延伸到底板的中心区域，筋板与两个主体连接位置都做了圆角过渡，避免直角连接处的应力集中，在不额外增加过多整体重量的前提下，大幅提升了支座的抗弯、抗扭性能。整体外形的安装边界需要注意，法兰盘的外径大于底部安装板的宽度，安装时需要预留法兰盘周向的操作空间，方便上部构件的螺栓拧入，底部两个安装沉孔的中心距与法兰盘上的安装孔位做了同轴度匹配，保证安装后上部构件的中心与支座安装基准重合，不会出现偏心载荷。这类支座在设计时没有采用多余的装饰性结构，所有几何特征都服务于力学性能与安装便利性，筋板的厚度根据常见的承载场景做了匹配，既不会因为筋板过薄导致受力时出现形变，也不会因为筋板过厚造成材料浪费、整体重量过大的问题。法兰盘的端面同样做了粗糙度控制，保证与上部连接件的贴合紧密，不会出现连接间隙导致的定位偏差，在实际选型使用时，可根据上部构件的载荷大小、安装孔位匹配度直接选用，不需要额外做二次加工就能满足大部分常规工业场景的支撑需求，对于有特殊防腐要求的使用场景，也可在该结构基础上做表面处理调整，结构本身的受力逻辑不需要改动就能适配不同的使用环境。
