高精度深沟球滚动轴承结构展示

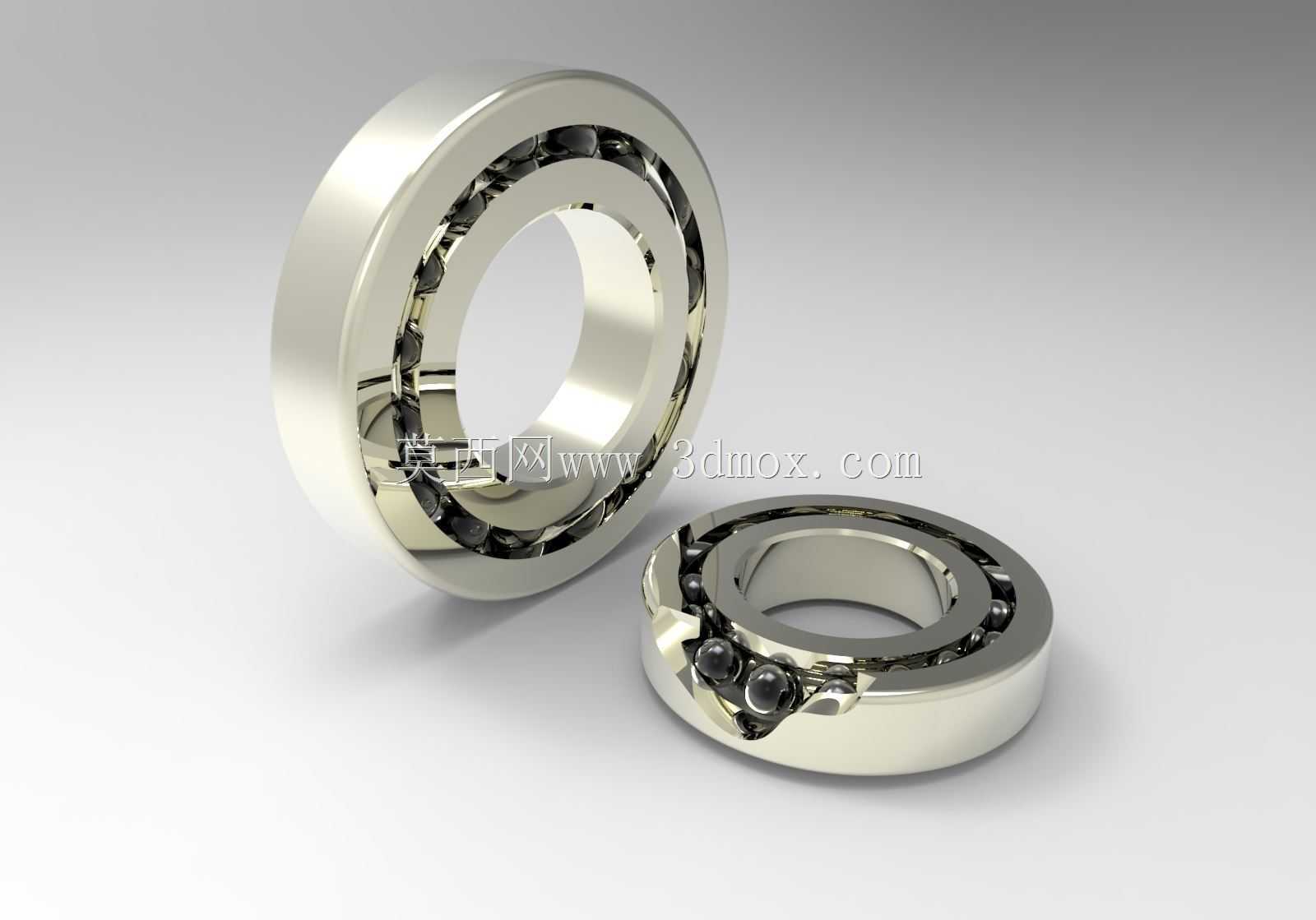

　　在各类旋转传动设备中，滚动轴承是承担径向载荷、降低轴系运转摩擦阻力的核心支撑部件，从普通民用电机、输送辊道到高精度机床主轴、航空发动机附件传动箱，几乎所有存在连续回转运动的机械结构中，都能见到这类部件的身影。本次呈现的深沟球型滚动轴承，采用最经典的单列滚珠排布结构，内圈与轴颈采用过盈配合实现周向固定，外圈与轴承座孔采用过渡配合兼顾安装便利性与同轴度要求，整套结构通过保持架将钢珠均匀分隔在滚道内，避免滚珠之间直接接触产生滑动摩擦，同时保证每个滚动体在运转过程中受力均匀，不会出现局部载荷集中导致的早期点蚀失效。

　　从实际选型适配角度看，这类轴承的安装边界需要严格匹配轴系的设计公差：内圈的内径公差带通常选取k6级，与轴颈配合后可保证在高速旋转时内圈不会与轴发生相对滑动，避免配合面磨损产生跑圈故障；外圈的外径公差带选取h7级，与轴承座孔配合时可预留微小的热膨胀间隙，避免长时间运转温升后外圈膨胀被卡死在座孔内。轴承的轴向定位通常采用轴用弹性挡圈或者轴肩配合孔用挡圈实现，轴肩与孔肩的高度需要严格控制，不能超过轴承内圈与外圈的倒角尺寸，否则安装时会出现轴承无法贴紧定位面的问题，导致运转时产生轴向窜动。

　　设计层面上，这套轴承的滚道采用圆弧型深沟结构，滚道曲率半径略大于钢珠半径，既可以保证钢珠在滚道内顺畅滚动，又能在承受一定量的轴向载荷时，钢珠不会从滚道内脱出，相比滚针轴承或者圆柱滚子轴承，这类深沟球轴承具备更好的调心容错能力，当轴系存在微小的同轴度误差时，依然可以保持稳定运转，不会出现卡滞或者异常磨损。保持架采用浪形冲压结构，通过铆钉将两片保持架铆合在一起，每个兜孔对应一颗钢珠，兜孔间隙控制在钢珠直径的千分之五左右，既可以对钢珠形成有效约束，又不会因为间隙过小导致钢珠运转时被保持架卡滞。

　　在实际应用场景中，这类轴承的润滑方式根据运转转速不同分为脂润滑与油润滑两类：当轴承的dn值（轴承内径与转速的乘积）低于30万时，通常采用锂基脂润滑，注脂量控制在轴承内部空腔容积的三分之一到二分之一，注脂过多反而会导致运转时搅拌阻力增大，温升过高；当dn值超过30万时，则需要采用油浴或者喷油润滑，通过循环润滑油带走运转产生的热量，同时将磨损产生的微小金属碎屑冲刷出轴承滚道，延长轴承的使用寿命。密封结构方面，根据使用环境的不同，可以选择开放式、铁封或者胶封结构，开放式轴承适用于有独立润滑系统的密闭传动箱内，铁封轴承适用于干燥多尘的环境，胶封轴承则可以在有一定水汽或者轻度腐蚀的环境下使用，防止外界杂质进入滚道破坏接触面精度。

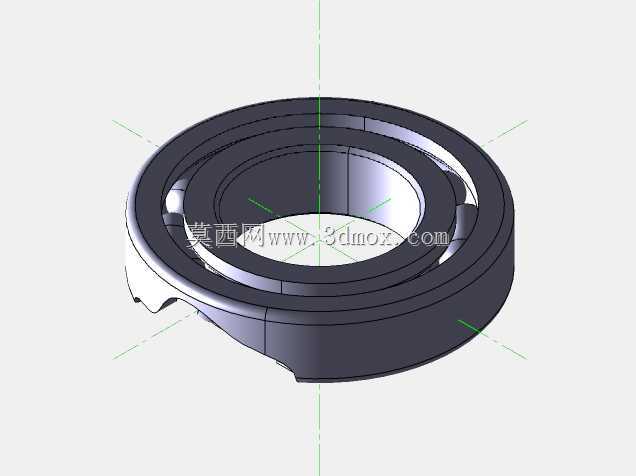

　　从建模细节来看，这套模型完整还原了轴承的所有结构细节：内圈与外圈的滚道磨削纹理、钢珠的高精度球面、保持架的冲压折弯结构与铆钉连接位置都做了精准还原，在做设备装配仿真时，可以直接将该模型导入装配体中，配合轴与轴承座的模型完成干涉检查，验证安装空间是否足够，同时也可以用于运转动画演示，直观展示轴承在轴系中的工作状态，帮助刚接触机械设计的从业者理解滚动轴承的支撑原理与装配关系。在做有限元分析时，也可以基于该模型简化后划分网格，施加径向与轴向载荷，计算不同工况下轴承滚道与钢珠的接触应力，验证选型是否满足设备的设计寿命要求。
