多色外观干电池外观结构三维数模

　　本次呈现的圆柱型干电池三维数模，还原了民用消费级干电池的典型结构与外观特征，覆盖日常场景中最常见的蓝、黄、橙三色外壳款式，可直接用于消费电子配套结构设计、产品展示场景搭建、教学演示素材制作等多个领域。从实际应用场景来看，这类干电池是小功率便携电子设备的主流供电配件，常见于遥控器、无线鼠标、手电筒、儿童玩具、便携测量仪器等产品的供电方案中，结构设计人员在做这类产品的电池仓结构匹配时，需要精准的电池外形数据来确定仓体尺寸、电极接触位置、防反装结构的布局，避免出现电池装不进、接触不良、极性装反损坏电路的问题。

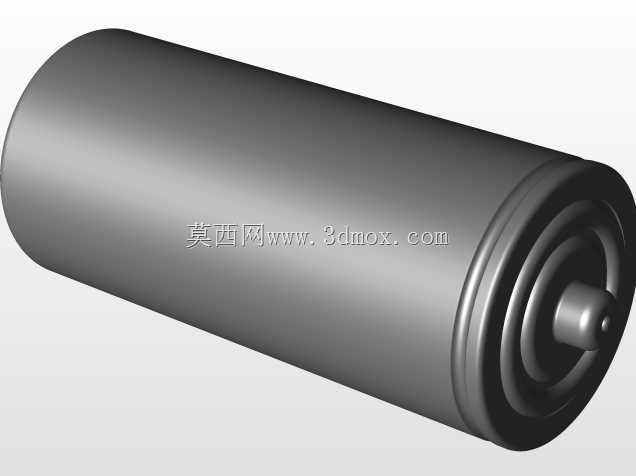

　　数模还原了干电池的核心结构特征：整体为标准圆柱构型，顶部凸起的金属正极端做了圆弧过渡处理，和实际产品的冲压金属帽结构一致，该部位是电池仓正极端弹片的接触区域，建模时严格控制了凸起高度与端面直径，匹配通用电池接触弹片的接触行程，不会出现接触压力过大压坏弹片、或是压力过小接触断路的问题。底部为平整的金属负极端面，边缘做了微小的倒角处理，和电池钢壳的卷边结构完全对应，该部位需要匹配电池仓负极弹簧的接触位置，平整的端面可以保证弹簧受力均匀，长期使用不会出现偏磨导致的接触电阻变大问题。

　　外壳部分的建模还原了PVC热缩膜包裹的外观特征，不同配色的膜层印刷区域做了区分，膜层和内部钢壳的配合间隙控制在合理范围，还原实际生产中热缩膜的包裹厚度，不会因为膜层厚度建模偏差导致整体直径超出标准值，影响电池仓的适配性。钢壳部分的壁厚按照民用干电池的通用生产参数设置，内部预留了电芯、电解液腔、密封结构的空间，虽然该数模侧重外观结构展示，但内部腔体尺寸完全符合实际产品的空间占比，若需要拓展做内部结构的详细设计，可直接在现有腔体基础上拆分零件，不需要重新调整外部轮廓尺寸。

　　从安装边界来看，该数模严格遵循AA型干电池的通用外形尺寸规范，圆柱主体直径、整体高度、正极凸起高度、负极端面平面度都和实际量产产品保持一致，设计人员在调用该数模做电池仓匹配时，可以直接将数模装入装配体，不需要额外缩放调整尺寸。电池仓的设计中，通常需要在电池径向预留0.2-0.3mm的装配间隙，方便电池装入和取出，轴向则需要预留0.5-1mm的弹簧压缩行程，该数模的尺寸精度可以直接用于校验这些间隙值是否合理，同时可以模拟电池装入时的干涉情况，检查仓体内部的加强筋、定位卡扣是否会和电池外壳产生刮蹭，避免实际生产中出现装卡滞的问题。

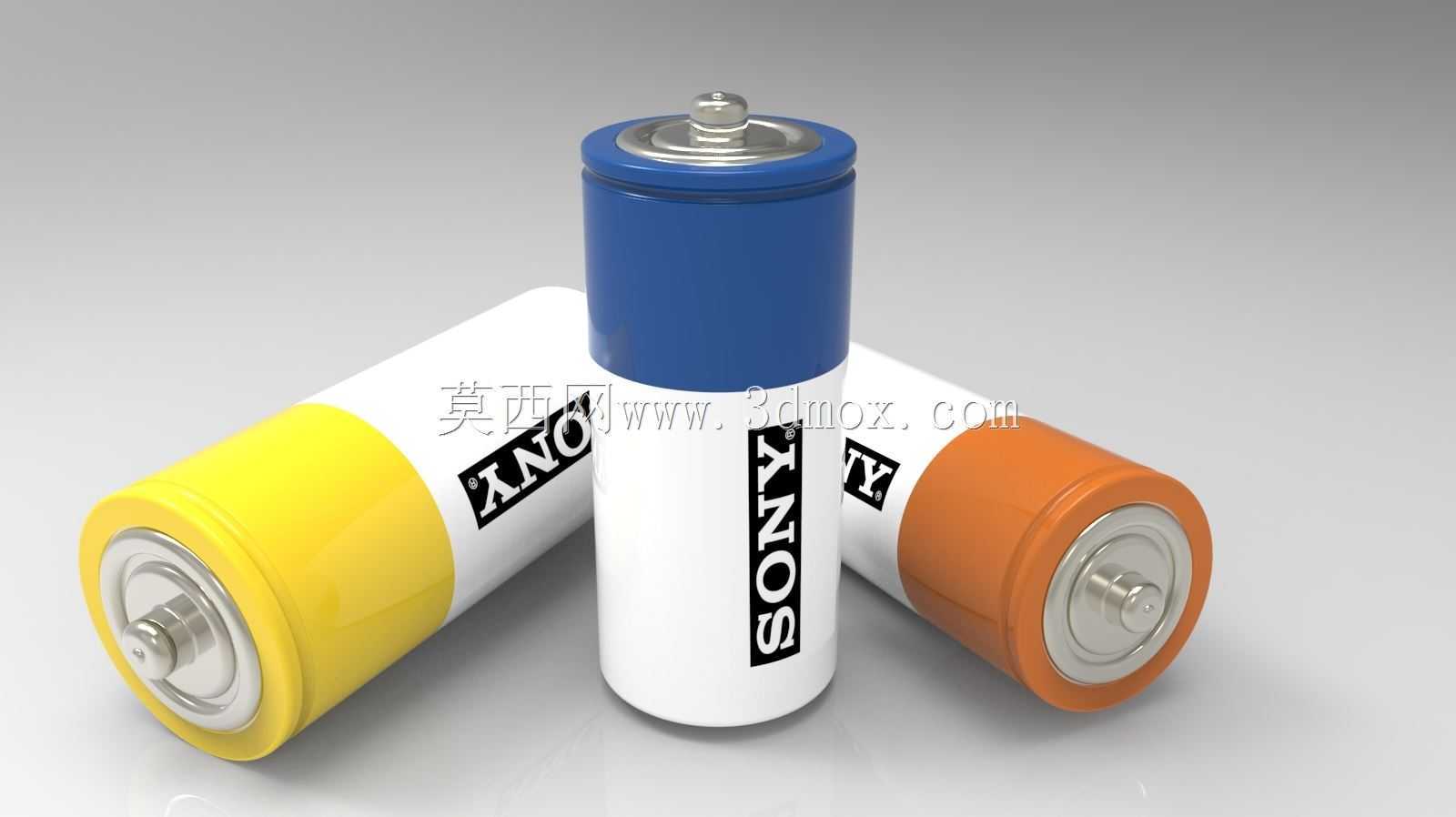

　　设计思路上，该数模没有做过度的细节简化，也没有冗余的非必要特征：正极金属帽的冲压圆角、钢壳卷边的微小圆弧、PVC膜的分色边界都做了还原，但没有建模内部的化学电芯、密封胶圈等非外观、非装配必要的结构，既保证了外观展示的真实感，也控制了数模的文件大小，在大型装配体中调用时不会占用过多的系统资源，适合用于产品宣传渲染、装配干涉检查、人机工程模拟（比如模拟用户更换电池的操作动作）等场景。另外，数模的三个不同配色款式，可以用于产品展示场景中模拟多节电池组合使用的状态，比如多电池仓的手电筒、玩具的电池仓渲染，不需要重复调整材质参数，直接调用不同配色的零件即可完成场景搭建，提升设计效率。

　　在结构验证环节，该数模还可以用于跌落模拟的工况参考：干电池装入设备后，跌落时的冲击力会通过正负极传递到设备的接触弹片上，准确的电池外形和重量分布（数模可根据实际电池重量设置密度参数）可以帮助仿真人员更精准地模拟冲击载荷，校核弹片的强度和仓体的抗冲击性能，避免跌落时电池移位导致的供电中断、或是撞坏内部电路结构的问题。对于做工业设计的人员来说，该数模的外观分色、印刷区域的位置都和实际产品一致，可以直接用于产品效果图的渲染，不需要重新绘制外观贴图，保证渲染效果的真实感，避免出现外观比例失调、标识位置错误的问题。
