可移动箱式旋风集尘除尘装置

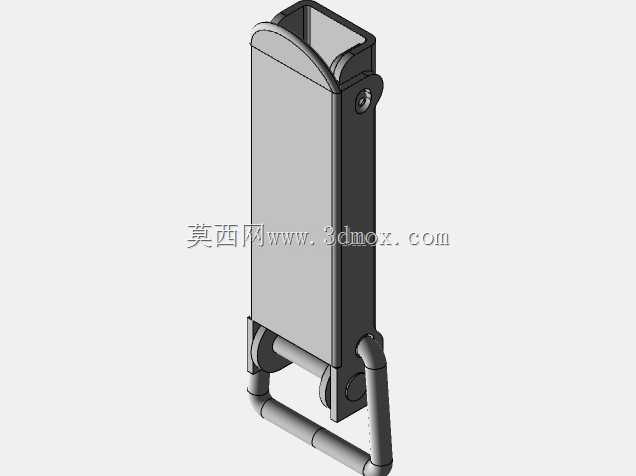

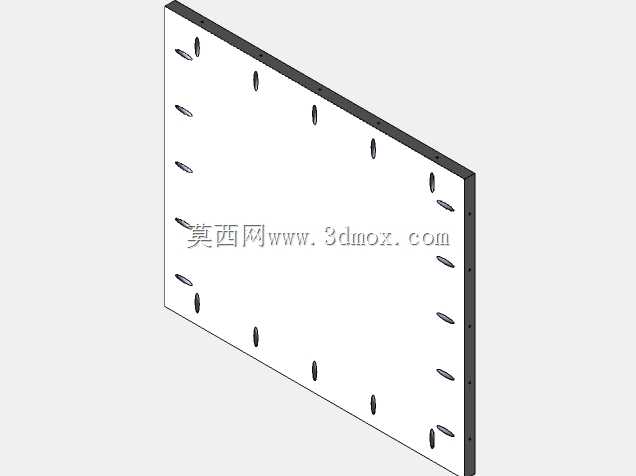

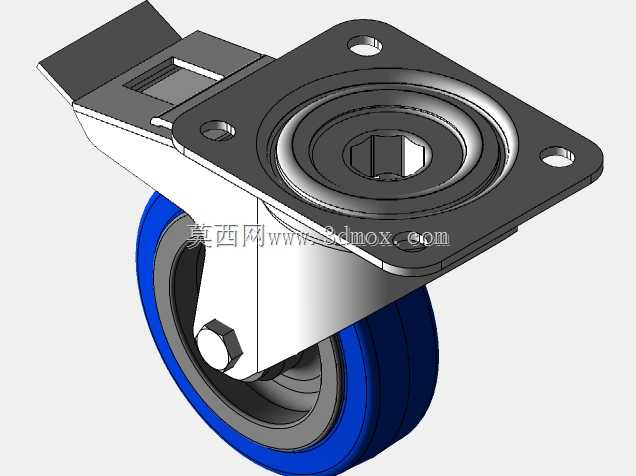

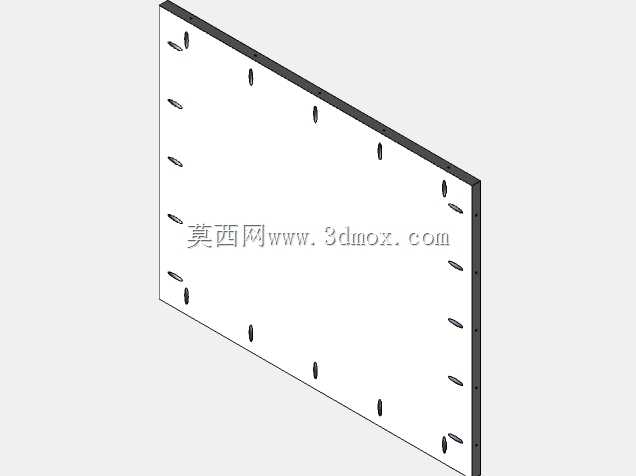

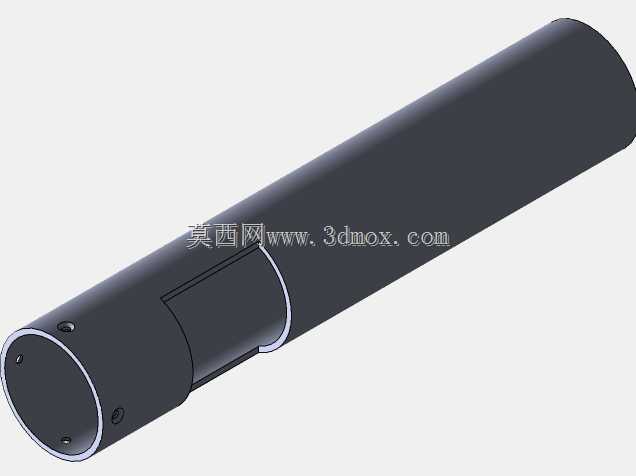

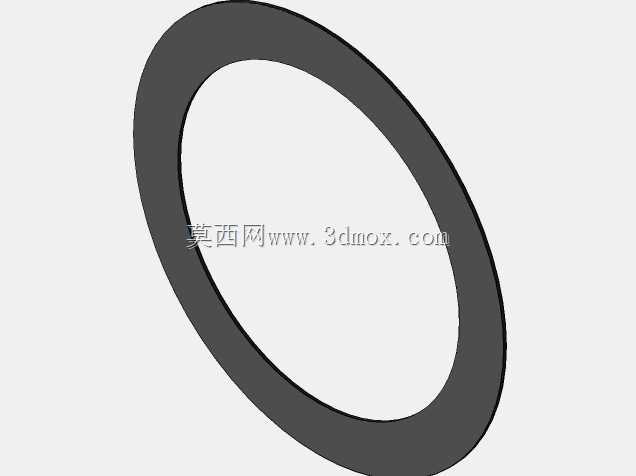

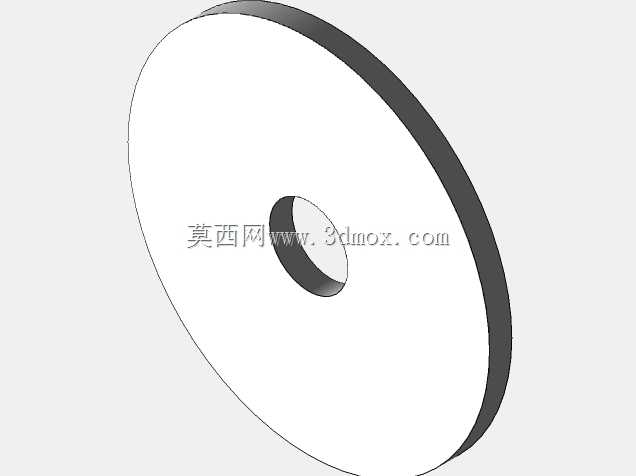

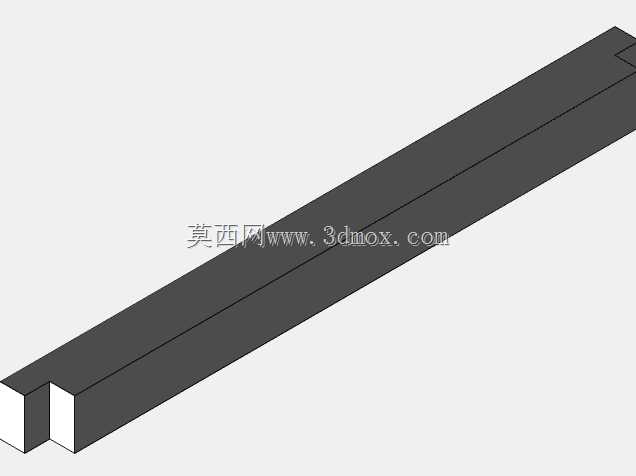

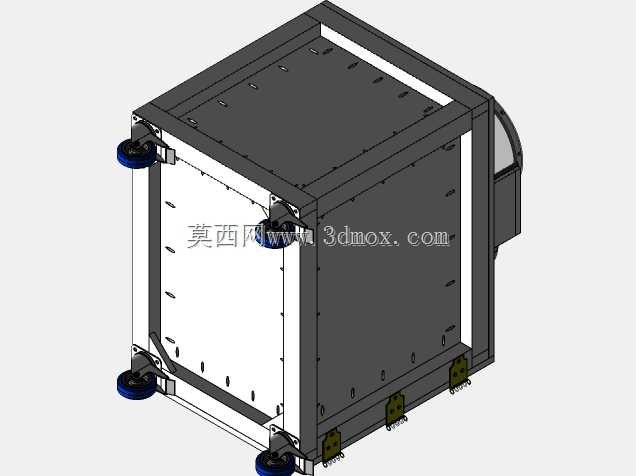

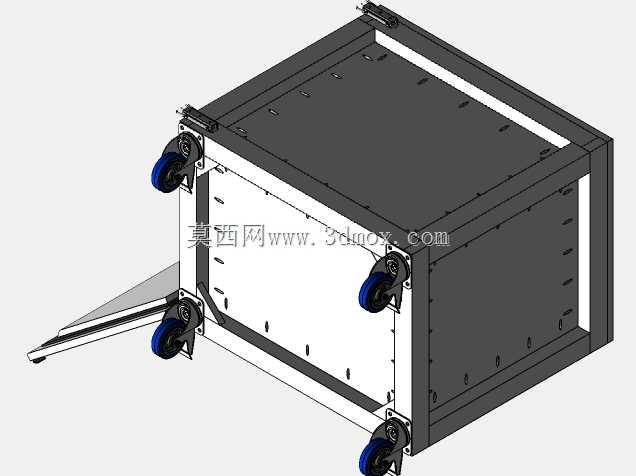

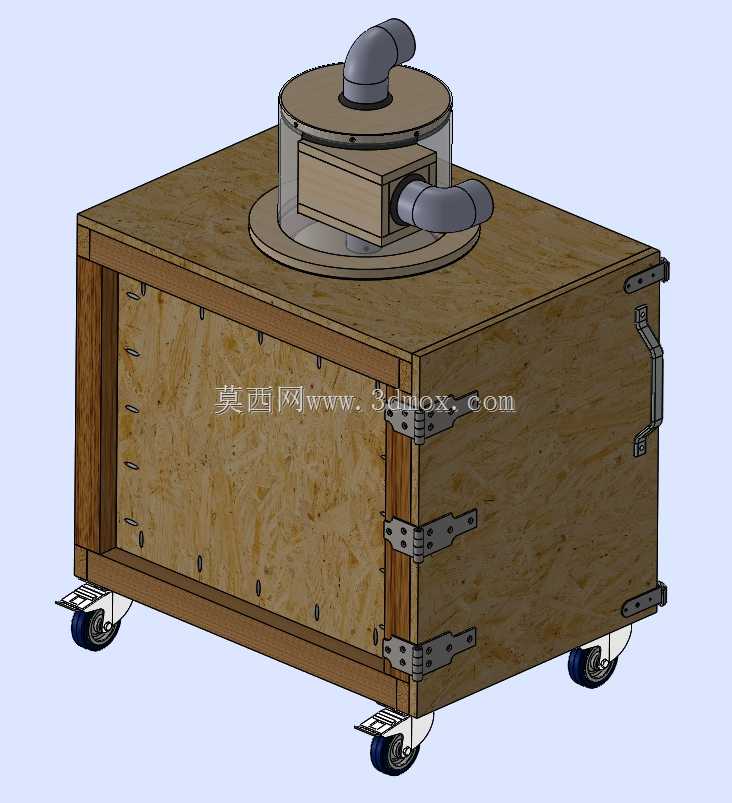

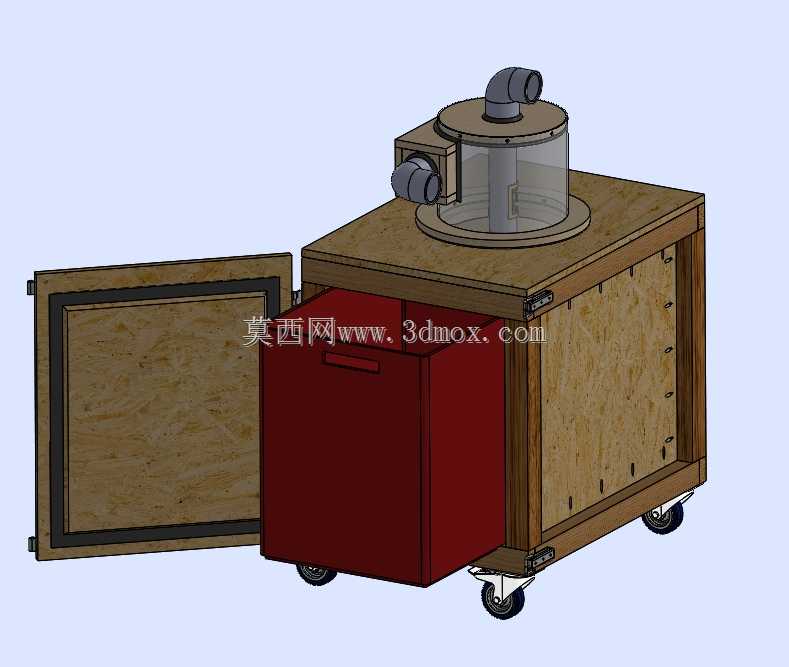

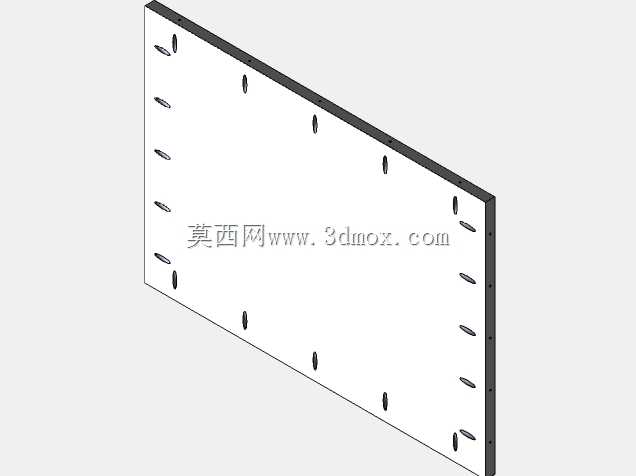

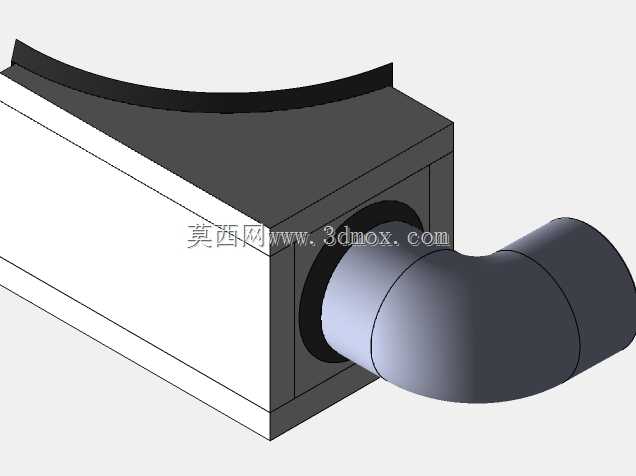

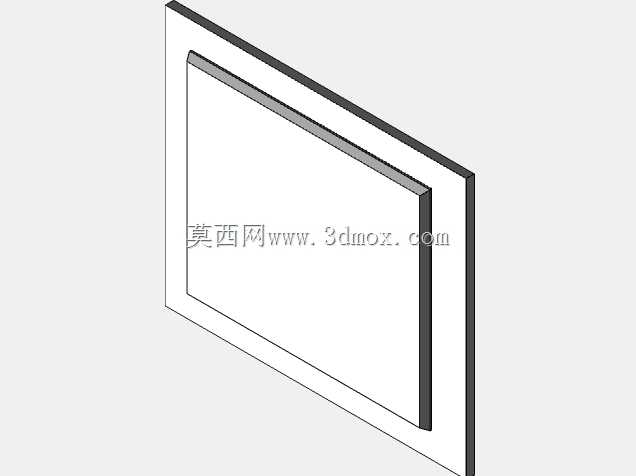

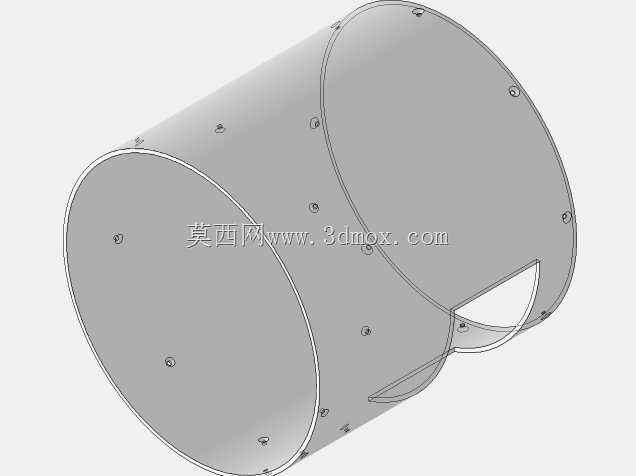

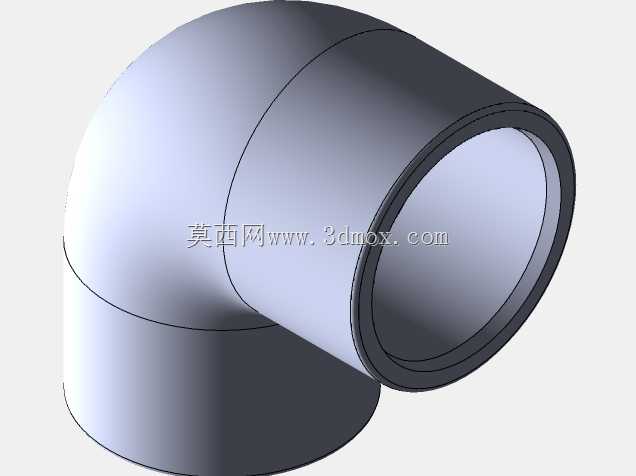

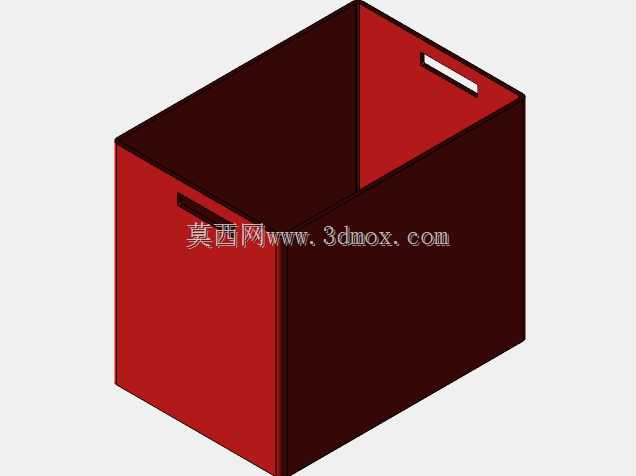

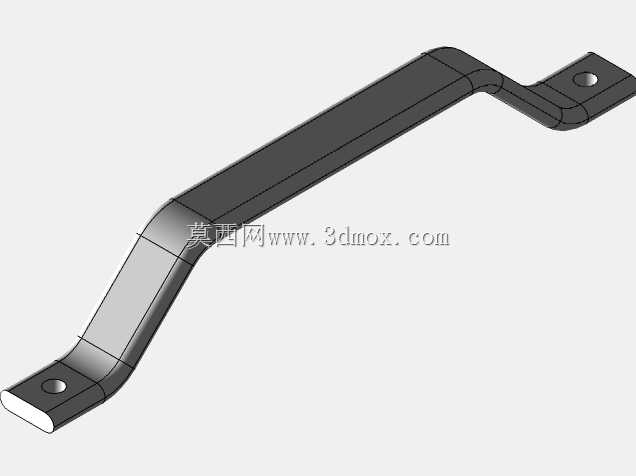

这款可移动箱式旋风除尘装置，主要面向小型机加工车间、木工工坊、实验室打磨工位这类分散式产尘场景设计，解决固定除尘系统管路覆盖不到、零散工位粉尘收集难的痛点。设备整体采用下部集尘箱体加上部旋风分离筒体的布局，底部配置四个带刹车的万向脚轮，可灵活推移至不同产尘点位作业，无需铺设固定管路，适配工位频繁调整的小型生产场景。上部旋风分离段采用切向进风结构，含尘气流从侧部进风口进入筒体后，沿筒壁形成旋转气流，依靠离心力将大颗粒粉尘甩向筒壁，沿壁面滑落进入下部集尘腔，净化后的气流从顶部出风口排出，可对接后续精滤单元或直接外排，针对10μm以上的木屑、金属切屑粉尘分离效率可达九成以上，能有效降低后续过滤单元的负荷。下部集尘部分采用抽拉式集尘抽屉设计，抽屉与箱体接触面加装密封胶条，避免粉尘泄漏，抽屉前端设置内嵌式拉手，清灰时无需拆解设备主体，抽出抽屉即可倾倒收集的粉尘，日常维护操作简便。箱体框架采用实木多层板拼接结构，兼顾结构强度与自重控制，避免全金属结构带来的整机过重、推移费力问题，上部旋风筒体采用透明可视化设计，作业人员可直接观察内部粉尘分离状态与积尘高度，及时安排清灰作业，避免集尘满溢影响除尘效果。设计阶段充分考虑小型作业空间的安装边界，整机宽度控制在0.8米以内，长度不超过1米，高度控制在1.2米上下，可轻松放置于工位旁、设备间隙等狭窄区域，顶部出风口采用标准快接接口，可根据实际需求对接不同管径的吸尘软管，适配打磨机、小型锯切设备、砂轮机等不同产尘设备的吸尘口尺寸。结构设计上，上部旋风分离组件与下部箱体采用法兰盘连接，通过快拆卡扣固定，需要对旋风筒体进行内部清理时，无需工具即可快速拆下上部组件，清理内壁附着的积尘。箱体侧部预留了风机安装位，可根据实际处理风量需求匹配对应功率的高压风机，无需额外搭建风机安装支架，整机集成度高，到场后仅需对接电源与吸尘管路即可投入使用。针对木工工坊这类存在易燃易爆木屑粉尘的场景，结构设计时预留了静电接地端子安装位，可直接加装静电导出装置，避免静电积聚引发的安全隐患。集尘抽屉的容积经过测算，单班次8小时连续作业产生的木屑或金属切屑可完全容纳，无需作业中途频繁停机清灰，匹配小型生产单元的作业节奏。
