方管焊接桁架式重载支撑工作台架

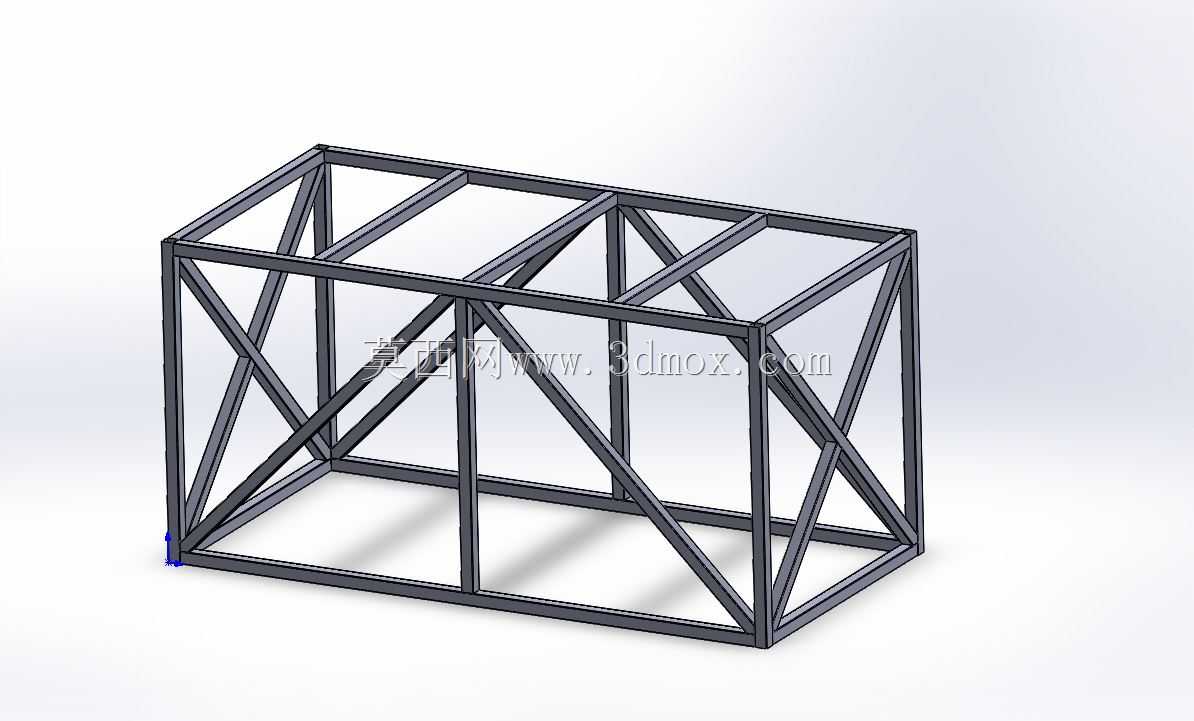

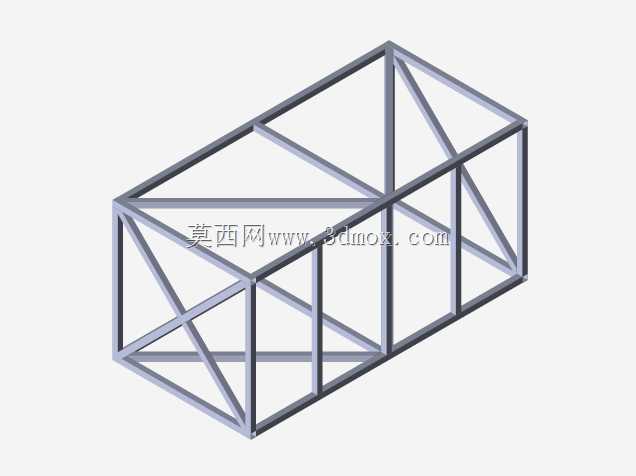

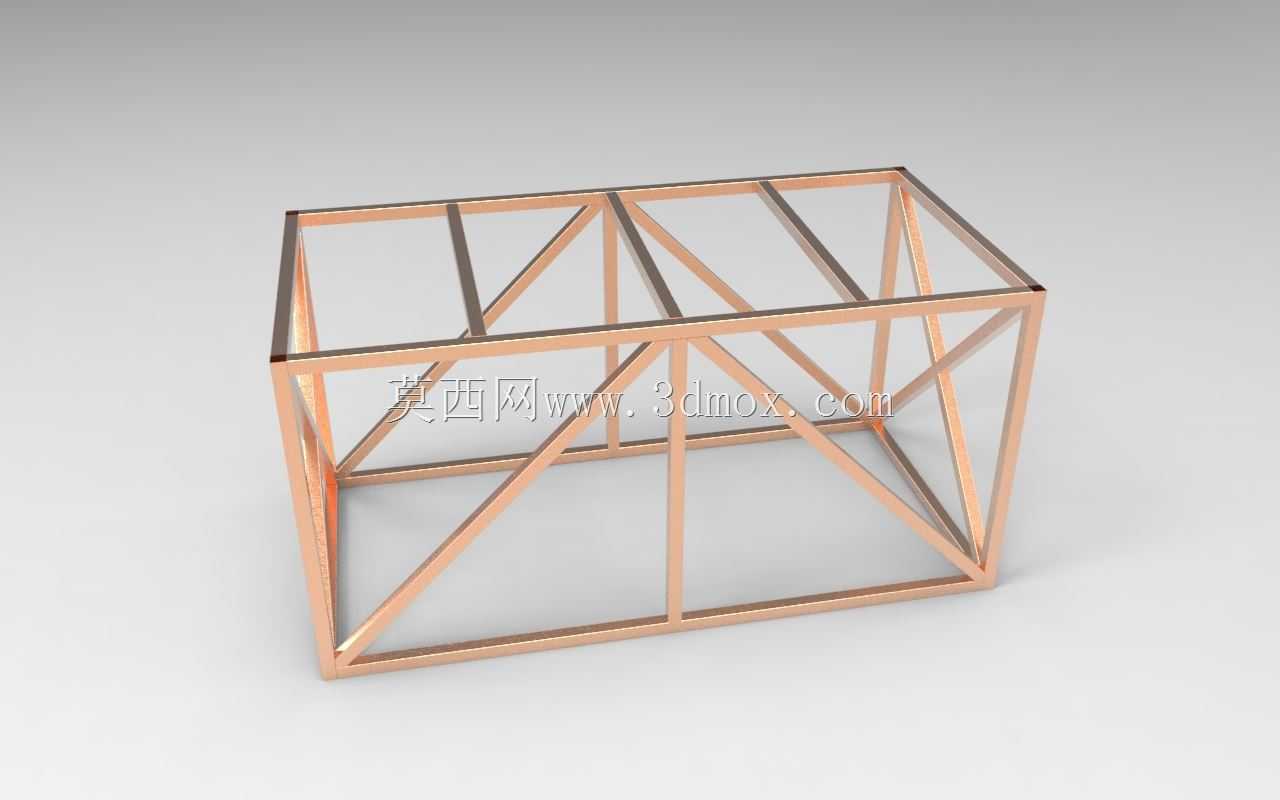

这款桁架式焊接工作台架，主要面向车间重载工位的物料承托、工装搭载、设备基座类场景使用，区别于常规铸铁平板工作台，它采用型材焊接的桁架结构，在控制整体自重的前提下，能实现大跨度的稳定支撑，适配生产线上需要大台面承托的装配、检测、物料暂存工序。从结构设计逻辑来看，整体采用矩形截面型材作为主受力杆件，框架外围形成闭合的矩形受力边界，台面方向设置多根横向等分的支撑梁，将台面载荷均匀拆分传递到两侧纵向主梁上；纵向主梁之间增设斜向支撑腹杆，按照三角形稳定结构排布，抵消框架受载时产生的侧向扭转变形，避免大跨度框架出现中部下挠的问题，所有杆件的连接节点均采用满焊工艺处理，保证节点处的力传递连续，不会出现应力集中导致的焊缝开裂问题。在安装边界适配方面，框架底部的四根支腿直接落地，可根据车间地面的平整度搭配调节脚杯使用，不需要额外做预埋基础，整体框架的外轮廓尺寸可根据实际工位需求调整杆件长度，当前结构的杆件排布预留了充足的台面安装孔位空间，可在上方铺设钢板、木板或者防静电台面，适配不同的作业需求，比如装配工位可铺设耐磨钢板，检测工位可搭配花岗岩台面，电子组装工位可铺设防静电胶皮。实际使用场景中，这类桁架工作台架常被用于重型工件的装配工位，承托重量较大的待装配件，也可作为生产线上的中转台架，放置周转箱与加工半成品，部分场景下还可作为小型设备的安装基座，替代厚重的铸铁平台，降低整体设备的自重与成本。设计过程中优先考虑了受力路径的合理性，所有斜撑的角度均经过受力校核，保证竖向载荷能通过斜杆分解为轴向力传递到支腿，避免杆件承受过大的弯曲应力，同时框架的杆件规格统一，下料时可减少型材的废料率，焊接工序不需要复杂的工装定位，适合批量加工制作，整体结构没有多余的装饰性构件，所有杆件均承担受力作用，在保证结构强度的前提下最大化减少材料用量。
