工字轨配套滑动起重行走小车结构

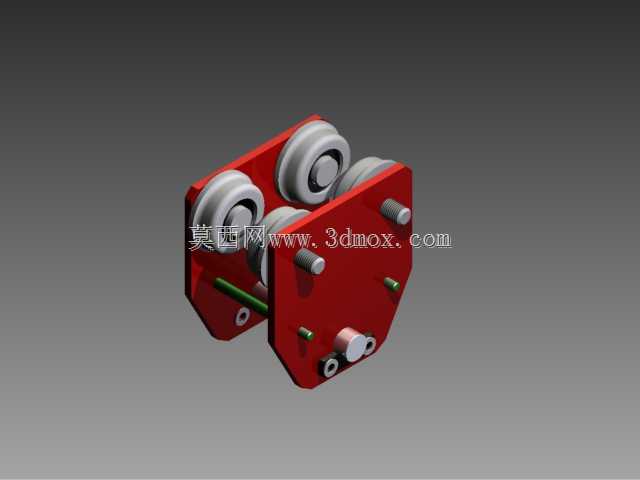

这款滑动起重行走小车，主要适配车间内工字钢梁轨道的架空起重作业场景，常见于机加工车间工件周转、仓储库区重物吊运、轻型装配线工位物料移位这类需要短距离定点起重的工况，作为电动葫芦或手动起重吊具的承载行走载体，能沿着轨道纵向移动，调整吊重的水平作业位置，弥补固定吊点覆盖范围有限的不足。从结构设计来看，整体采用双侧板夹持式布局，两块对称的红色承载侧板作为核心安装基体，所有功能部件都固定在两侧板之间，这种布局能让承载受力均匀分布在两侧板上，避免单侧受力带来的结构变形，同时也方便后期拆装维护滚轮、销轴这类易损件。行走滚轮采用四组对称布置的槽型轮结构，轮槽弧度匹配标准工字钢轨道的翼缘轮廓，安装时滚轮卡在工字钢上下翼缘之间，既能承受竖直方向的吊重载荷，也能承受作业过程中产生的水平侧向力，防止小车运行时脱轨；滚轮通过销轴固定在侧板上，销轴与侧板安装孔之间设置有轴套，减少滚轮转动时对侧板本体的磨损，延长整体结构的使用寿命。两侧板之间设置有横向连接销轴，一方面控制两块侧板的间距，适配对应规格的工字钢轨道宽度，另一方面也作为结构加强件，提升整体框架的抗扭刚度，避免吊重偏载时侧板出现外张变形。侧板下部预留有吊具安装接口，可直接连接手拉葫芦或电动葫芦的上吊点，接口位置经过受力校核，处于整体结构的重心竖直线上，防止吊重时小车出现倾斜卡轨。设计过程中重点考虑了安装边界的适配性，滚轮的轮距、侧板间距都对应常用的10-20号工字钢轨道参数，安装时无需对现有轨道做额外改造，直接将小车从轨道端部穿入即可完成部署；整体结构的竖直方向高度控制在较低范围，能尽可能压缩吊具占用的竖向空间，提升车间内的有效起吊高度，适配层高有限的厂房作业需求。运行阻力方面，滚轮采用滚动摩擦结构，无论是手动牵引还是配套小功率动力驱动，都能轻松推动小车沿轨道移动，作业时操作人员无需施加过大的推力就能调整吊重位置，降低作业劳动强度。侧板上还设置有导向缓冲部件，在小车运行到轨道端部限位位置时，能通过缓冲件吸收碰撞冲击力，避免刚性碰撞损坏结构或导致吊重晃动。
