百吨级多吊点平衡起重吊具结构设计

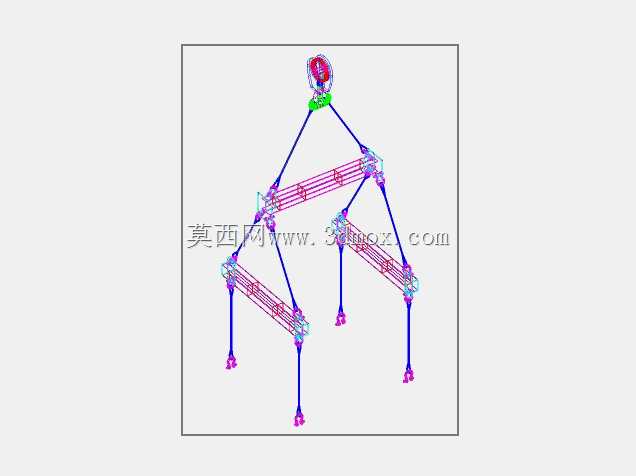

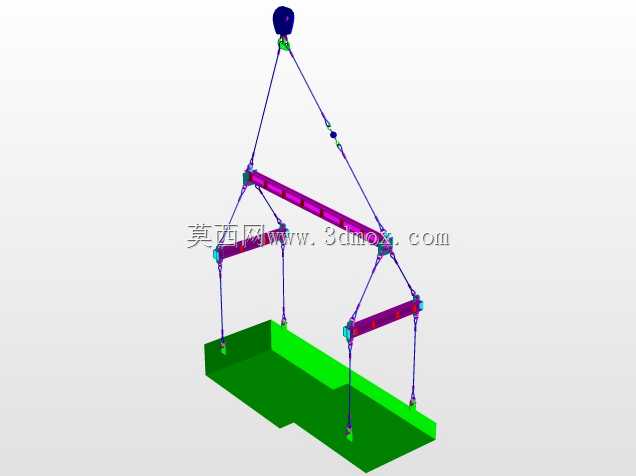

在重型装备制造、大型钢结构安装、港口重型货物装卸场景中，单吊点起重作业往往无法满足大尺寸、大吨位工件的吊装需求，容易出现工件倾斜、局部应力集中、吊索受力不均的问题，严重时甚至会引发吊索断裂、工件坠落的安全事故，这款百吨级多吊点平衡吊具正是针对这类重载分散吊装需求开发的专用工装。从结构设计逻辑来看，该吊具采用多级三角桁架式传力结构，顶部设置单组主吊点与起重设备吊钩连接，通过两级对称分布的连杆结构，将主吊点的载荷均匀分配至下方六个独立吊点，每个吊点可独立连接吊索与工件吊耳配合，相比传统单梁吊具，这种桁架式结构在保证整体承载强度的同时，大幅降低了吊具自身重量，减少起重设备的无效载荷消耗。设计过程中，每一级铰接节点都采用销轴连接结构，允许吊具在吊装过程中根据工件重心位置产生微小自适应转动，自动平衡各吊点的受力差值，避免单个吊索过载，所有连杆构件都采用矩形截面型钢焊接成型，经过受力仿真校核，在额定100吨载荷下，各构件的最大应力值均低于材料许用应力，安全系数满足重型吊装作业的规范要求。从安装边界来看，该吊具完全展开状态下，下方吊点呈三列两排对称分布，横向吊点间距适配常见的大型箱体构件、分段钢结构、重型设备底座的吊耳布置间距，作业时无需额外调整吊索长度即可保证工件起吊后保持水平状态，减少吊装前的调平工序耗时。顶部主吊点的连接尺寸适配通用大吨位起重机的吊钩规格，可直接与吊钩挂接，无需额外转换接头，各下方吊点的吊孔尺寸适配大吨位卸扣的安装要求，现场拆装便捷。在实际作业场景中，该吊具可用于重型机床床身吊装、大型桥梁分段转运、港口重型集装箱组吊、风电塔筒部件吊装等作业，相比传统多吊索直接挂接的吊装方式，能够有效抵消工件重心偏移带来的受力不均问题，降低对工件局部结构的拉扯损伤，同时减少吊装过程中工件的晃动幅度，提升高空吊装作业的稳定性。设计时还考虑了吊具的存储与转运需求，各铰接节点的销轴设置有防脱锁止结构，非作业状态下可将各级连杆折叠收拢，减少占地空间，方便车间内转运与存放，所有外露构件表面都做了耐磨防腐处理，适应户外露天作业的复杂环境，长期使用过程中仅需定期对铰接销轴加注润滑脂即可完成维护，无需复杂的保养工序。
