车载折叠式随车起重作业吊臂结构

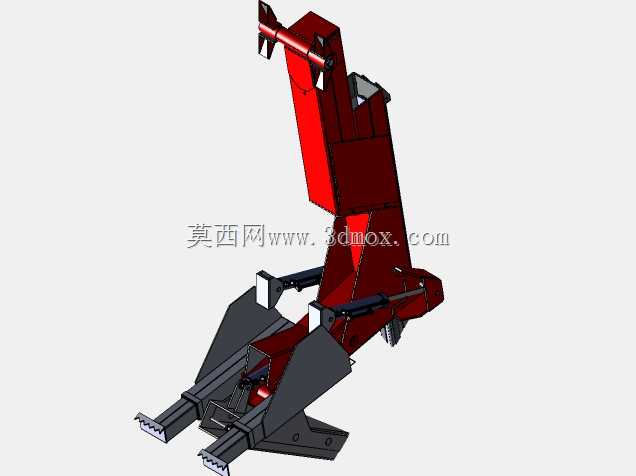

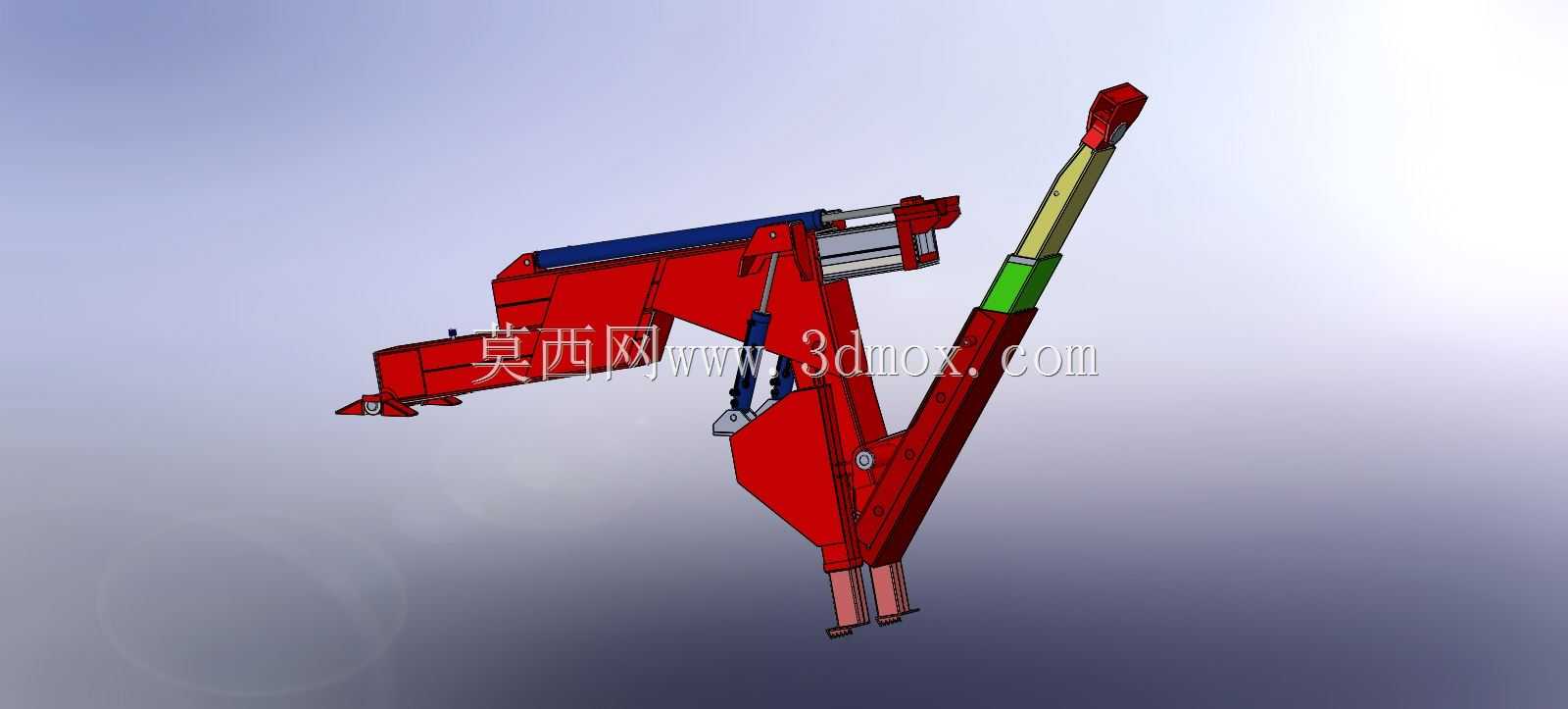

这款折叠臂式车载起重装置，主要适配中型载货卡车底盘安装，多用于道路故障车辆清障、重型故障车拖拽移位、零散重型货物的装卸转运场景，在道路救援、短途建材转运、野外设备抢修等工况下应用广泛，无需额外配备专职吊装车辆，依托载货车自身动力即可完成吊装作业，大幅降低零散吊装任务的设备投入成本。从结构设计来看，装置采用多节折叠臂布局，主臂根部通过回转支承与安装基座连接，基座预设多组螺栓安装孔，可直接匹配多数中型卡车的副车架安装点位，安装时无需对底盘主结构做大规模切割改动，基座与副车架连接面预留15mm调整间隙，可适配不同厚度的副车架衬板安装需求。臂体截面采用高强度钢板折弯成型的箱型结构，相比传统工字梁截面抗扭性能提升40%以上，能承受斜向吊装时的偏载力矩，臂节之间采用内嵌式液压油缸驱动伸缩，油缸管路全部隐藏在臂体内部空腔，避免野外作业时树枝、碎石刮蹭损坏液压管路，同时减少管路外露带来的积尘、锈蚀问题。臂体末端配备可快换的吊钩连接座，可根据作业需求更换吊钩、夹具、拖拽钩等不同属具，执行吊装作业时臂体最大伸展长度可覆盖车辆侧方8米范围，满足常规道路救援时将故障车辆拖拽至本车平板、或是将路边货物吊装至货厢的作业半径需求；折叠状态下臂体整体收纳于驾驶室后方的货厢前端位置，收纳后整体高度不超过驾驶室顶部15cm，不会影响车辆行驶时的通过性，也不会遮挡车辆后方行驶视线。设计阶段针对不同作业姿态做了受力校核，臂体在全伸最大仰角工况下，各铰接点的应力集中区域都做了圆弧过渡加强处理，避免长期交变载荷下出现焊缝开裂问题；臂体与基座连接的回转机构采用液压马达驱动，带双向缓冲阀，启停过程无明显冲击，可精准调整吊臂作业方位，在狭窄的乡村道路、城市支路救援场景下，无需反复调整车辆停靠位置就能对准吊装点位。液压系统的控制阀组集成安装在基座侧方的防护盒内，操作手柄布局符合人体工程学，操作人员站在车辆侧方即可完成所有吊装动作的操控，同时阀组自带过载溢流保护，当吊装载荷超过额定值时会自动切断起升油路，避免超载作业带来的结构变形、侧翻风险。
