三轮组爬楼手推搬运车结构设计

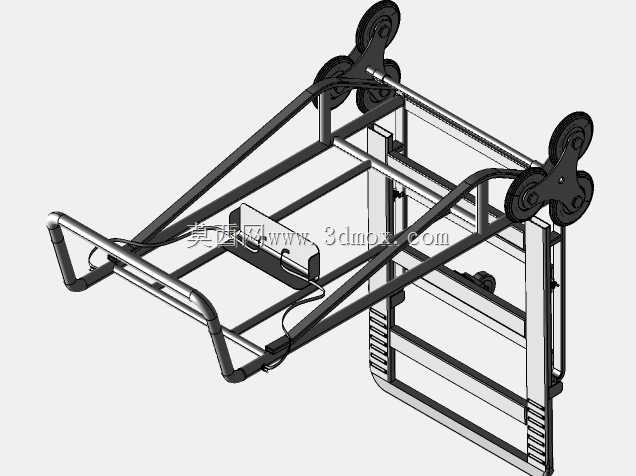

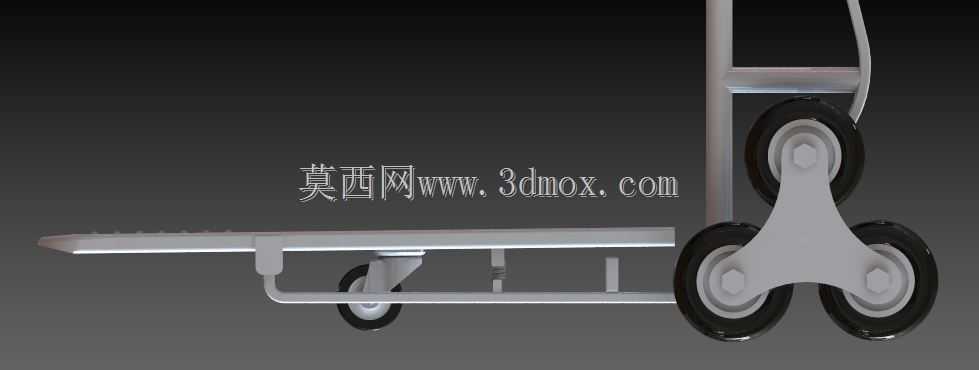

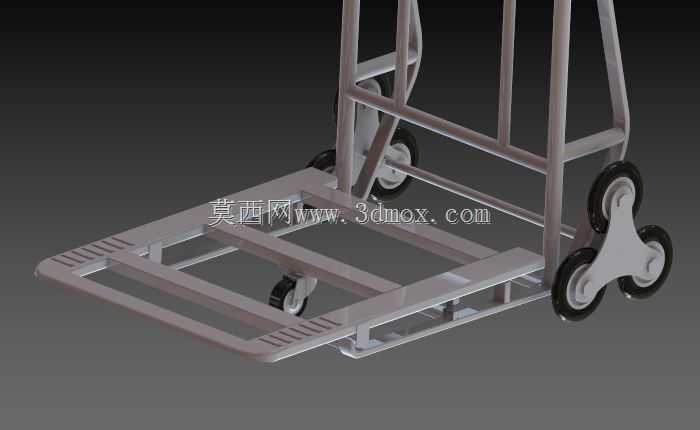

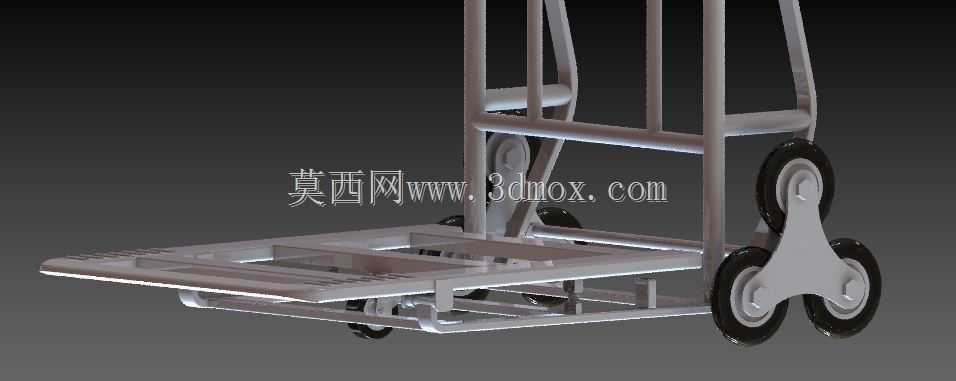

这款手推搬运设备的核心设计亮点在于后轮的三星三轮组结构，主要针对无电梯楼宇、台阶高差场景下的重物转运需求开发，日常可覆盖快递配送、家装物料转运、库房零散货物移位等多种作业场景，相比普通两轮手推车，能大幅降低爬楼过程中的操作阻力与劳动强度。从结构设计逻辑来看，承载货叉采用扁平延伸式结构，前端做了圆弧过渡处理，插入托盘、货箱底部时无需额外抬高货物，适配市面上绝大多数标准周转箱、纸质包装箱的底部间隙，货叉上表面做了防滑压纹处理，避免转运过程中货物滑移。车架主体采用弯折一体成型的金属管材，主受力杆做了加厚处理，在保证整体结构刚度的前提下控制了设备自重，推把位置做了符合人体工学的弧度弯折，操作人员握持施力时无需过度弯腰，长距离推行也能降低腰部负荷。后轮的三星轮组是整个结构的核心，三个等尺寸脚轮呈120度夹角均匀分布在三角支架上，轮轴处配置了耐磨衬套，当遇到台阶边缘时，接触台阶的轮体会作为支点带动三角支架转动，后续轮体顺势搭上台面，整个爬楼过程无需操作人员将整车抬升，仅需保持向前的推力即可完成台阶跨越，轮体采用硬质耐磨橡胶材质，兼顾地面摩擦力与滚动顺畅度，既不会在瓷砖地面留下划痕，也能在水泥路面保持足够抓地力。前轮采用单万向轮结构，转向半径极小，在狭窄的楼道转角、库房通道内可以灵活调整行进方向，不会出现卡滞问题。从安装边界来看，整车平放时货叉离地高度控制在8厘米以内，能适配大部分低矮货位的取放需求，整车宽度控制在60厘米以内，可顺利通过常规住宅楼道门、消防通道门，轮组支架与车架主体采用螺栓紧固连接，后期轮体磨损后可单独拆卸更换，无需整体更换车架，降低了后期维护成本。车架中部预留了绑带挂孔，转运较高的货物时可以穿过绑带固定货件，避免倾倒，整体结构没有多余的复杂传动部件，纯机械结构可靠性高，日常使用无需特殊维护，适合各类需要频繁跨台阶转运重物的作业场景使用。
