卧式螺旋卸料沉降离心分离设备结构

　　该卧式螺旋卸料沉降结构的核心应用场景覆盖市政污泥处理、食品加工浆料分离、矿山选矿尾矿脱水、化工悬浮液固液分相多个工业领域，作为连续式分离作业的核心执行单元，其结构设计完全围绕高转速下的差速沉降逻辑展开。从安装边界来看，整机采用卧式落地安装形式，底部四个减震支脚直接与设备基础预埋钢板配合，安装时需保证整机纵向水平度偏差不超过千分之一，避免高转速运行下产生额外的偏载振动；整机长度方向预留至少1.2米的检修空间，用于转鼓组件的抽拉维护，宽度方向两侧预留0.8米操作通道，满足日常巡检、润滑点补脂的操作需求，进料端与出料端的管路接口需采用柔性软连接，隔绝设备运行振动向上下游管路传递。从功能特性来看，设备核心由同轴套装的转鼓与螺旋输送器组成，

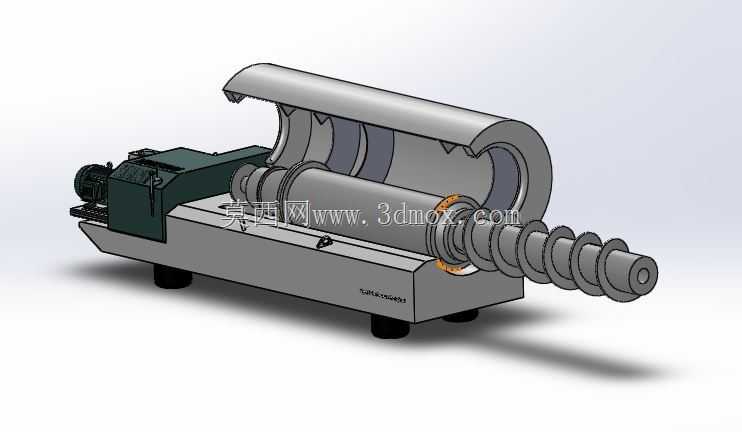

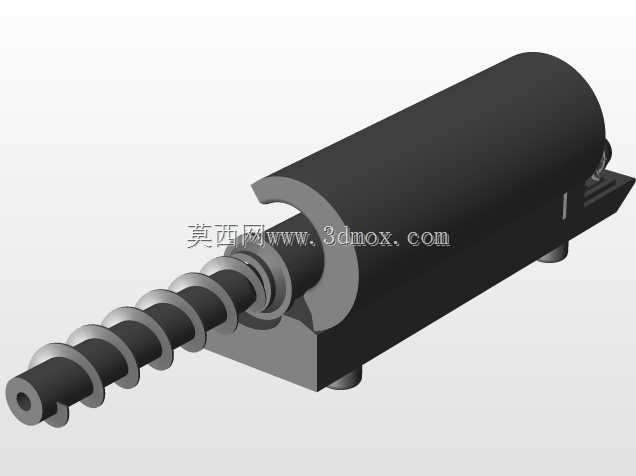

　　外部的筒形转鼓为高速旋转部件，内壁开设光滑的沉降腔，转鼓一端为锥段结构，用于固相物料的沥干推送，另一端为溢流口结构，用于澄清液相的排出；内部的螺旋输送器通过差速器与转鼓形成稳定的转速差，当待分离的悬浮液从进料端引入转鼓内部后，高速旋转产生的离心力会将密度更大的固相颗粒快速甩向转鼓内壁，沉积在壁面的固相物料被螺旋叶片持续推向锥段出料口，澄清后的液相则从另一端的溢流堰板溢出，实现连续不间断的固液分离作业，整个过程无需停机排料，处理量远高于间歇式离心分离设备。设计思路上，该结构重点考量了高转速下的动平衡精度，转鼓与螺旋输送器均采用分段加工后整体组焊的形式，所有旋转部件在加工完成后都需进行G2.5级以上的动平衡校正，避免运行中出现共振；

　　转鼓的开合式外罩设计为剖分式结构，日常维护时无需拆卸两端的传动组件，仅需拆开上半部分罩壳即可观察内部螺旋叶片的磨损情况，也方便对转鼓内壁的积料进行清理；差速传动端集成在设备左侧的传动箱内，采用摆线针轮差速结构，可根据进料浓度的变化自动调整螺旋与转鼓的转速差，保证固相物料的推送效率与液相澄清度的平衡，当进料浓度升高时，差速器自动增大转速差，加快固相物料的排出速度，避免转鼓内部积料堵塞，当进料浓度降低时，适当减小转速差，延长物料在沉降腔内的停留时间，提升液相的澄清效果。螺旋叶片的外缘设计有可更换的耐磨衬片，因为固相物料推送过程中叶片与物料持续摩擦，衬片磨损后仅需更换局部耐磨件即可，无需整体更换螺旋输送器，大幅降低后期维护成本；

　　转鼓锥段的锥角设计为8度，既保证固相物料在推送过程中能够充分沥干游离水分，又避免锥角过大导致物料推送阻力过大，增加传动系统的负载。设备的进料管从螺旋输送器的中心轴内伸入，直接将物料输送到转鼓的沉降区中部，避免进料直接冲击转鼓内壁的沉降层，保证分离过程的稳定性；两端的主轴承采用油脂润滑形式，轴承座外侧设置有迷宫式密封结构，防止运行过程中物料或者粉尘进入轴承内部，延长轴承的使用寿命。从结构细节来看，设备底座采用整体焊接的箱型结构，具备足够的刚性，能够承受旋转部件高速运行产生的动载荷，避免底座变形导致旋转部件的同轴度偏差；减震支脚采用橡胶金属复合减震块，可有效吸收设备运行产生的高频振动，降低振动向基础传递的幅度，无需额外做复杂的减震基础即可满足安装要求。
