倾斜式谷物螺旋上料输送设备

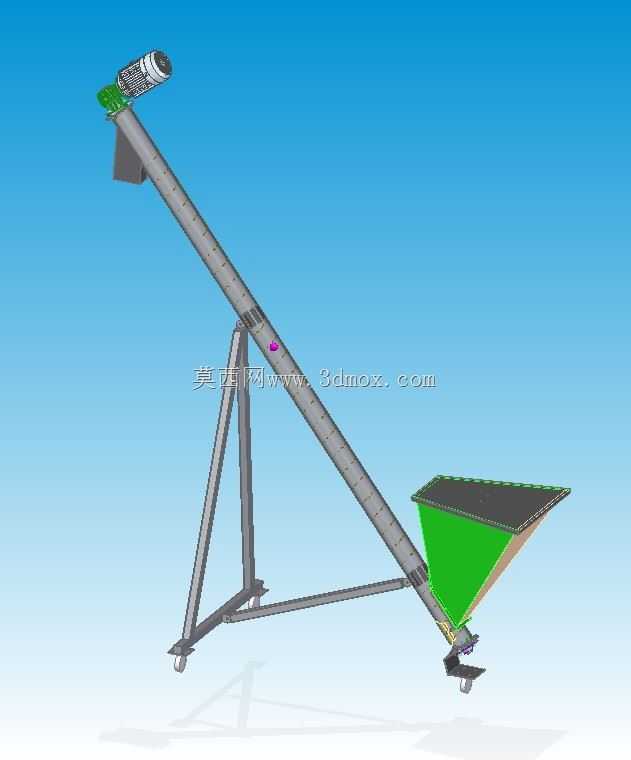

在中小型粮食加工、饲料生产以及散粮中转的作业场景里，这类倾斜布置的螺旋输送设备是衔接散料暂存与后续加工工序的核心衔接设备，主要承担将低位料斗内的谷物类散料，沿封闭料槽连续提升输送至高位加工设备进料口的作业任务，可适配小麦、玉米、稻谷等流动性较好的颗粒状谷物物料，避免散料转运过程中的抛洒、粉尘外溢问题。从结构设计逻辑来看，设备整体采用倾斜式布置方案，底部设置带脚轮的三角支撑机架，支撑腿采用型材焊接结构，可通过调整支撑角度适配不同高度的进料位差，底部脚轮带锁止结构，既满足车间内灵活转场的需求，也能在固定作业位置实现稳定锁止，避免设备运行过程中出现位移。进料端设置大敞口的锥形受料斗，料斗边缘做折边加强处理，可承接人工倒料或者上游皮带机来料，斗体倾斜角度大于谷物自然休止角，保证物料能够顺畅滑入螺旋进料段，不会在斗内出现积料死角。输送段采用U型封闭槽体搭配连续螺旋叶片的结构，螺旋轴两端采用带密封的轴承座支撑，避免粉尘进入轴承造成磨损，驱动端设置在设备高位出料端，电机通过减速机构直接连接螺旋主轴，这种高位布置驱动的方式可以避免散料进入驱动端造成设备故障，同时降低低位段的结构重量，提升机架支撑的稳定性。出料口设置在高位端部，可直接对接后续加工设备的进料口，出料方向可根据安装需求调整接料套筒的朝向，适配不同的设备布局。从安装边界来看，设备整体倾斜角度通常控制在30度到45度区间，角度过小会占用过多水平空间，角度过大则会降低螺旋对物料的输送效率，甚至出现物料回滑的问题；设备长度可根据实际提升高度调整，常规作业场景下单段长度不超过8米，避免螺旋轴过长出现挠度变形，影响运行稳定性。设计过程中需要重点核算螺旋叶片的螺距与转速匹配关系，针对谷物类散料，螺距通常取螺旋直径的0.8到1倍，转速控制在临界转速以下，避免物料被离心力抛起无法向前输送；槽体与螺旋叶片之间的间隙控制在3到5毫米，间隙过大会残留物料造成不同品种物料混料，间隙过小则容易出现叶片刮蹭槽体的异响问题。机架部分需要做静载荷核算，保证满料运行时支撑结构的形变量不超过1/1000，避免螺旋轴出现偏磨。这类设备相比斗式提升机，结构更简单，维护成本更低，转场灵活性更强，适合中小型加工车间的散料上料作业，同时封闭的槽体结构可以减少输送过程中的粮食损耗与粉尘污染，符合粮油加工车间的安全生产要求。
