工业长距重载皮带输送机架结构

该模型呈现的是一套长距离皮带输送机的主体钢架与端部驱动安装结构，整体采用型钢焊接框架形式，适用于车间工序间物料转运、仓储分拣线、包装线后端成品输出以及自动化生产线中的工件连续输送场景。设备的核心用途是在固定高度上沿水平或微倾斜方向输送箱装件、托盘件、结构件及其他规则形态物料，能够替代人工反复搬运，降低工位间物流等待时间，并保持生产节拍稳定。

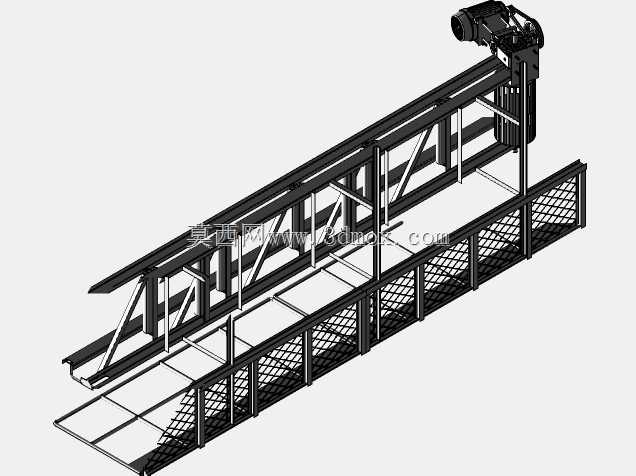

从结构组成看，模型重点表达了纵向主梁、中间支撑腿、侧面防护网、端部驱动安装位以及张紧调节相关框架。主梁承担输送带、托辊和物料的主要载荷，设计时需根据输送长度、单位长度负载和运行速度校核挠度与抗弯强度；支腿将载荷传递至地面，安装时应配合地脚板或膨胀螺栓固定，以避免长周期运行中出现晃动。侧面防护网主要用于安全隔离，防止人员衣物、工具意外卷入回转部件，同时也可减少物料侧向掉落。

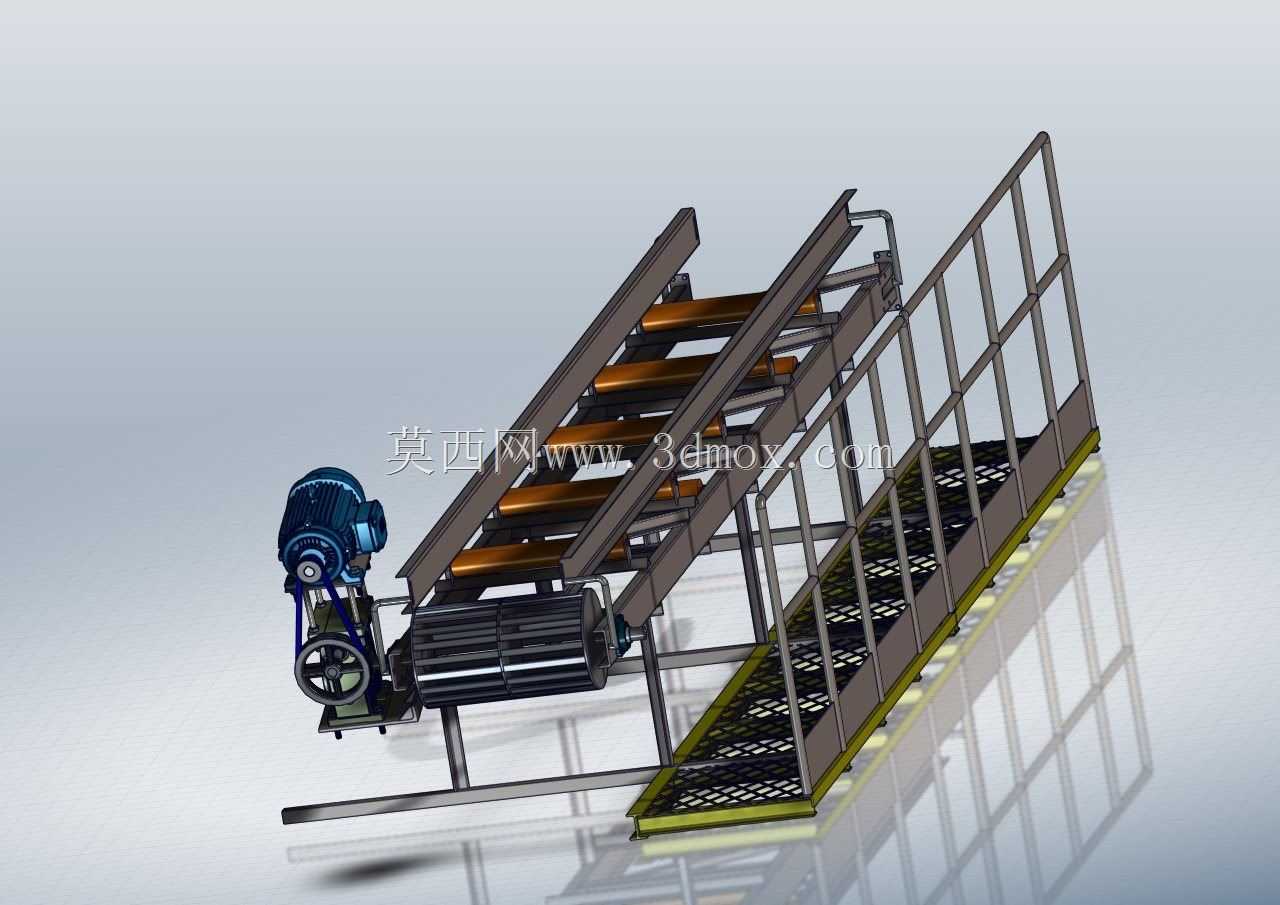

端部区域预留了电机、减速机及驱动辊筒的安装空间，这种布置方式便于把动力集中在输送机一端，使输送带紧边位于驱动侧，有利于提高传动效率。机架上的连接位和支撑位体现了模块化设计思路：纵向框架分段制作后再现场拼接，能够降低整体运输难度，也方便根据车间布局调整输送长度。对于需要多段拼接的产线，各段机架的直线度、水平度和中心对齐必须严格控制，否则会造成皮带跑偏、托辊异常磨损和驱动负载波动。

在外形尺寸与安装边界方面，这类设备通常沿长度方向占用较大空间，选型时不能只核对单机长度，还应预留驱动端维护空间、尾部张紧调节空间以及两侧检修通道。高度方向需确认输送面与上下游设备的衔接高度，保证物料过渡平稳；宽度方向则要结合最大工件尺寸、皮带宽度和防护结构外轮廓进行校核。若安装在已有厂房内，还需核对立柱、消防管道、桥架和起重设备的干涉范围。

建模过程中，钢架截面、支撑间距、护网固定方式和驱动端接口都应按实际装配关系表达，这不仅用于外观展示，也可直接服务于结构评审、干涉检查和外购件选型。对机械设计人员而言，这类模型的价值在于把载荷传递、安装维护和产线衔接问题提前暴露，减少现场返工。
