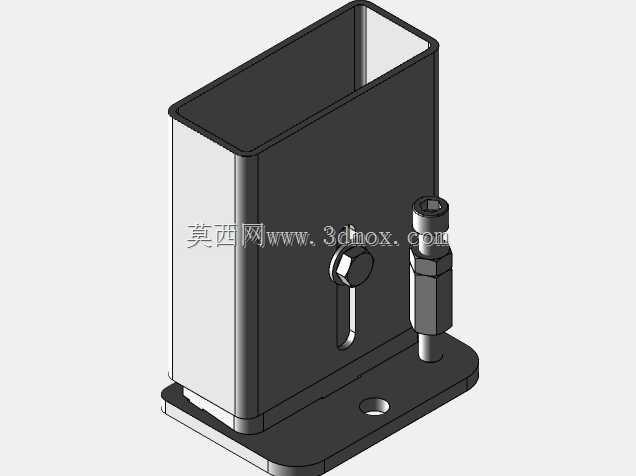

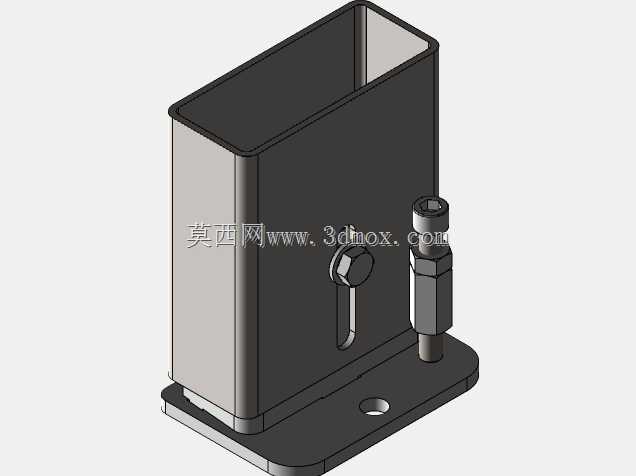

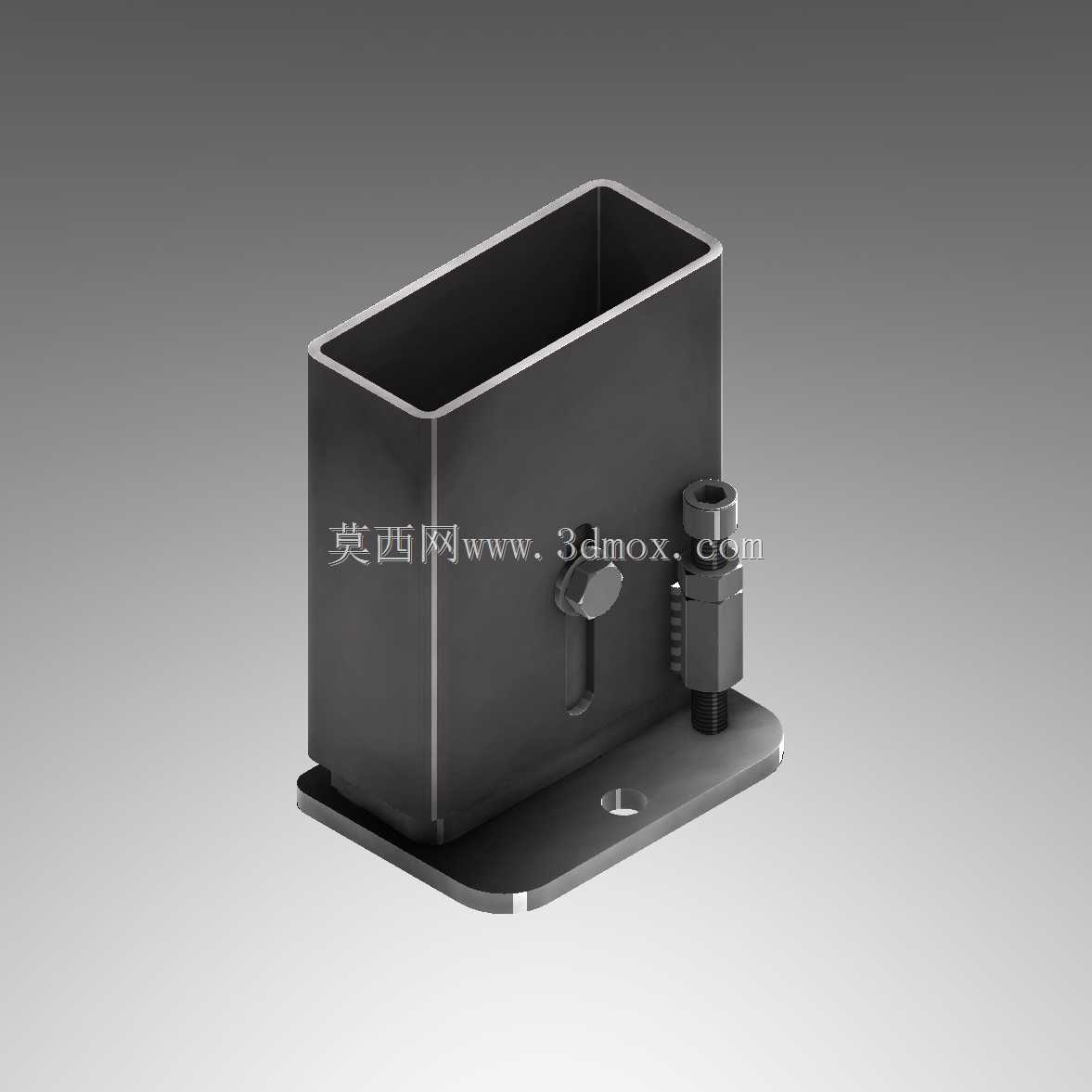

输送线设备用可调式方管支撑支脚结构

在各类皮带输送、滚筒输送、链板输送等连续物料输送场景中，支脚作为整线设备的基础承载部件，直接决定了线体运行的稳定性与地面适配能力，这款可调式方管支撑支脚，正是针对车间地面存在高低差、线体安装后需要微调水平度的实际工况设计的。从结构来看，支脚主体采用方管腔体作为主承载段，方管截面的抗扭、抗弯性能优于同规格圆管，能够承受输送线满载运行时的偏载载荷，避免长期受力出现支撑变形；底部设置整块平板式安装底座，底座上预留安装固定孔，可通过膨胀螺栓与车间混凝土地面完成刚性连接，增大与地面的接触面积，降低单位面积压强，防止设备运行振动导致支脚下沉偏移。支脚侧部集成的调节锁紧组件，是这款结构的核心功能点，调节螺杆与锁紧旋钮配合，可在一定行程范围内微调支脚的整体支撑高度，无需撬动整段线体即可完成单点位的高度校准，适配地面存在30mm以内高低差的安装场景，调节到位后通过侧部的锁紧旋钮顶紧方管内的插接段，避免设备运行过程中出现高度滑移，相比传统螺栓调节的支脚，这种侧锁结构操作空间更大，现场安装调试时无需探入设备底部拧动螺母，单人即可完成整线调平作业。设计过程中充分考虑了现场安装的容错空间，方管腔体的内孔尺寸预留了与配套线体铝型材、方管横梁的插接余量，现场装配时可直接将线体横梁插入支脚腔体后通过螺栓横向锁紧，无需额外加工连接法兰，减少现场焊接、钻孔的工作量；底座边缘做了圆角过渡处理，避免安装过程中锐角划伤施工人员，同时底座底面做了平面度公差控制，保证与地面贴合时无翘曲，锁紧后支撑刚性充足。从安装边界来看，这款支脚的支撑高度覆盖常规轻型输送线的离地高度需求，底座的安装孔位间距适配通用的膨胀螺栓安装尺寸，侧部调节组件的突出尺寸控制在合理范围内，不会与线体底部的拖链、电气布线槽产生干涉，既可以用于固定段输送线的永久支撑，也可以用于临时搭建的可移动输送线的辅助支撑，搭配脚轮使用时可快速切换固定与移动状态，在包装线、装配线、物流分拣线等场景中都能适配。
