多级齿轮传动减速装置结构设计

在工业传动系统的实际选型与结构设计工作中，多级齿轮减速结构是适配高减速比、大扭矩输出工况的核心部件，这类结构常被应用在输送线驱动单元、小型工程机械动力端、轻工生产设备的动力匹配环节，用来匹配原动机高转速低扭矩的输出特性，将动力转换为作业端需要的低转速大扭矩输出，同时保证传动过程的平稳性与负载承载能力。

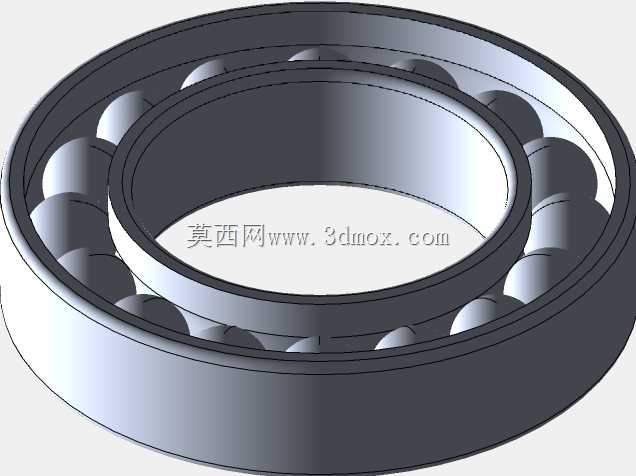

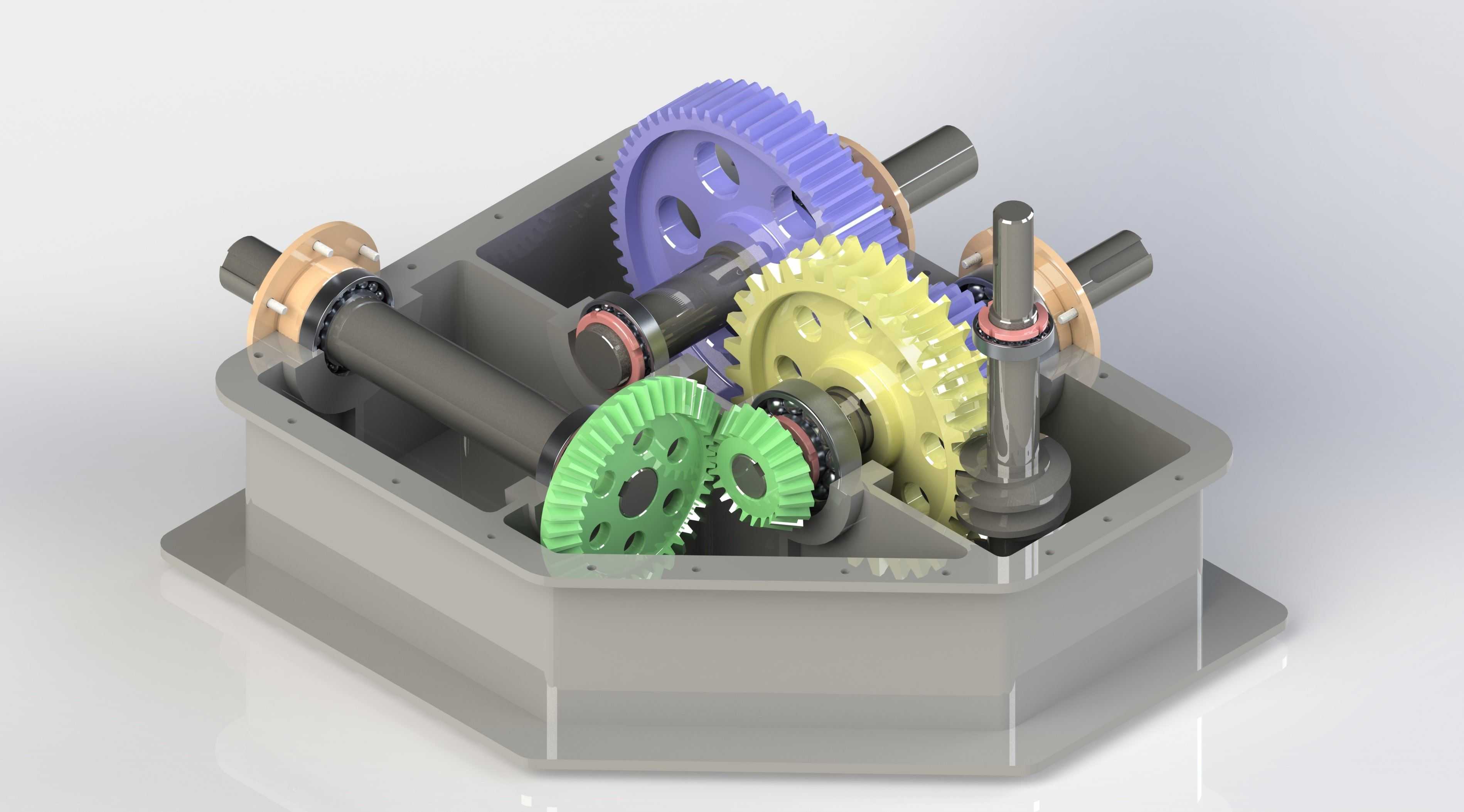

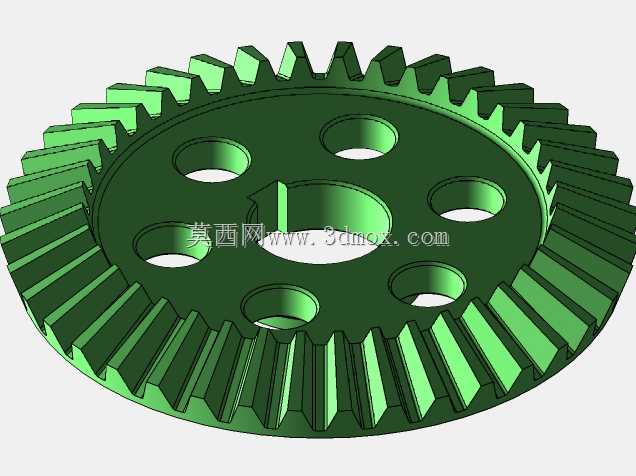

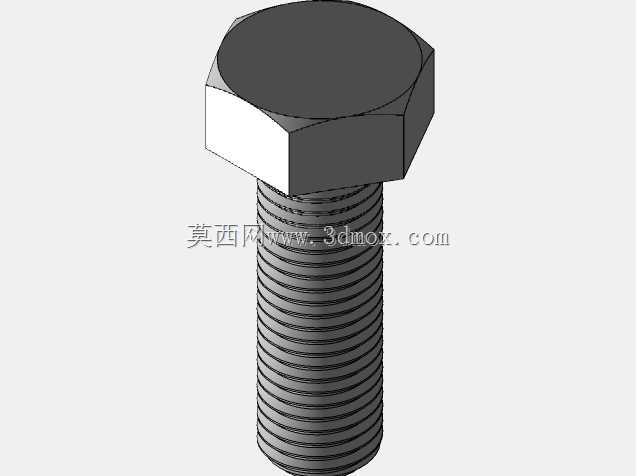

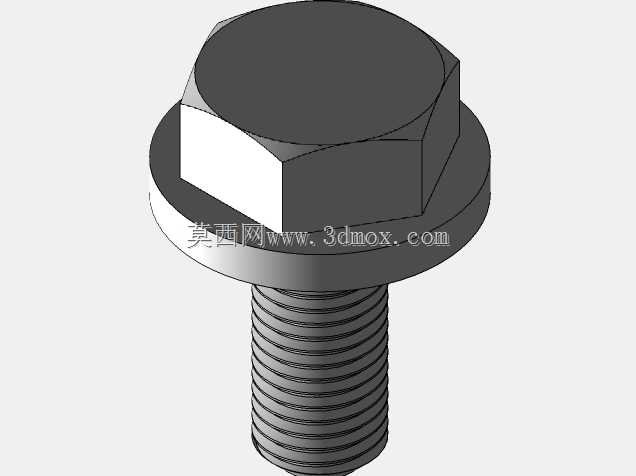

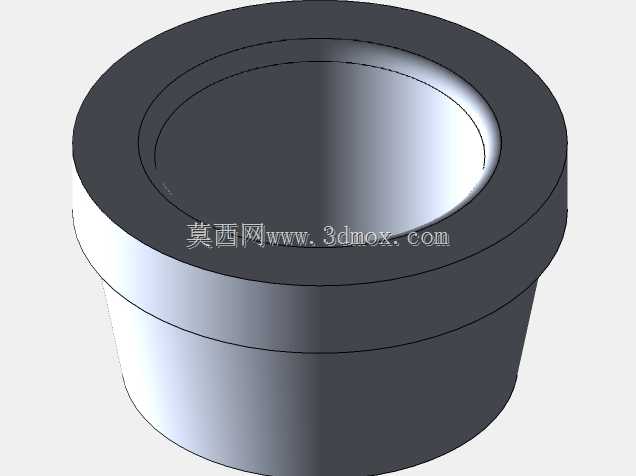

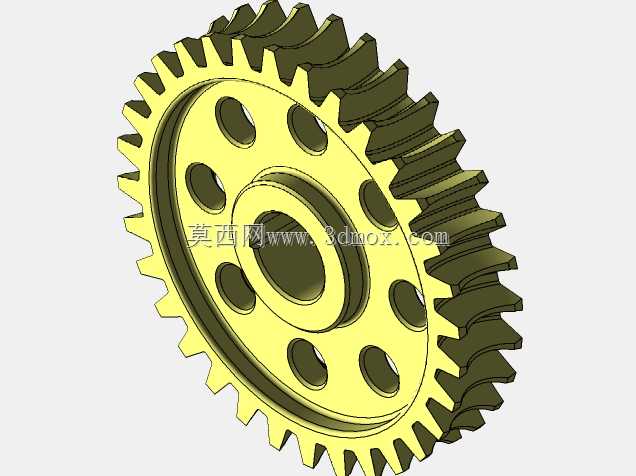

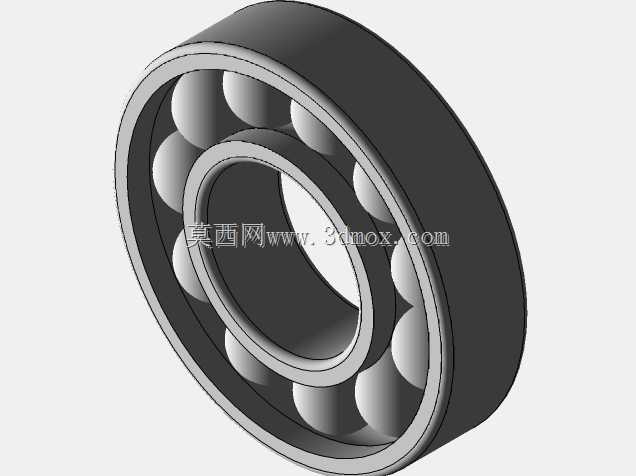

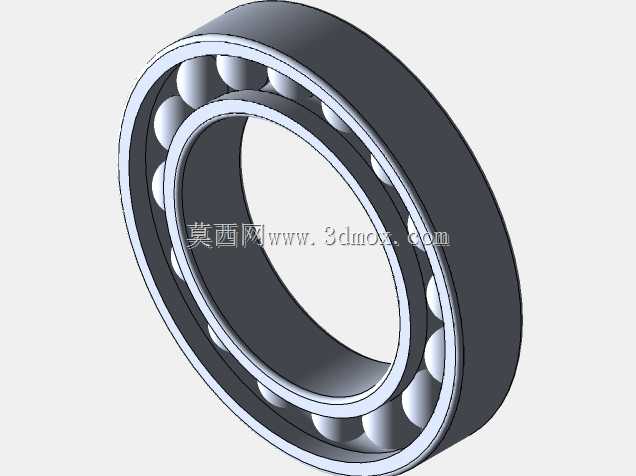

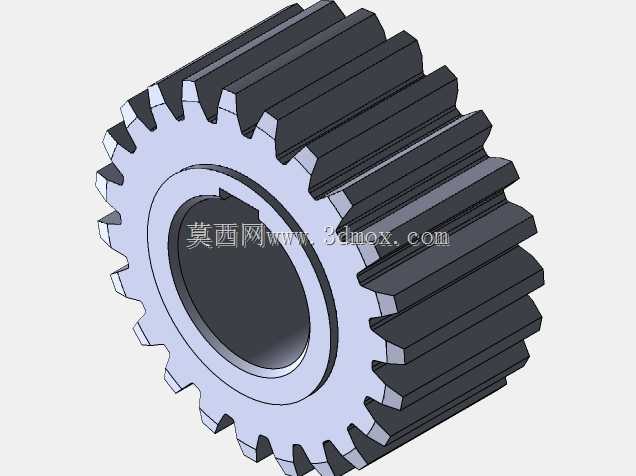

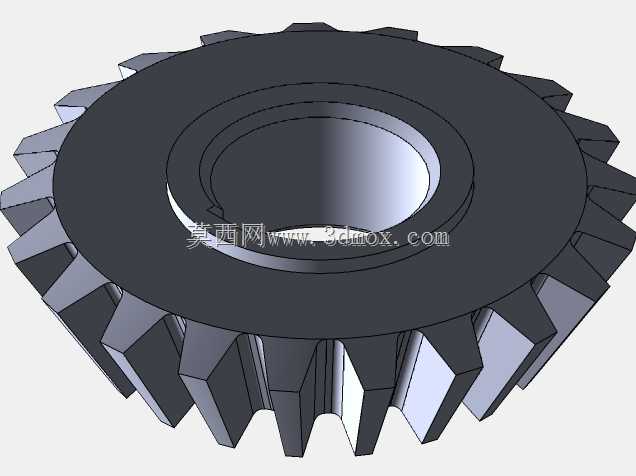

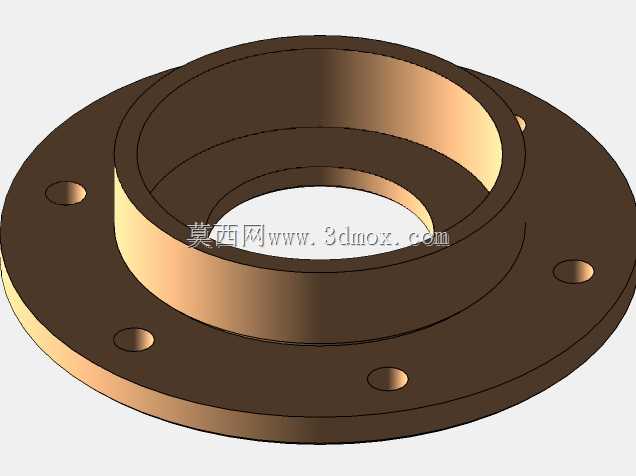

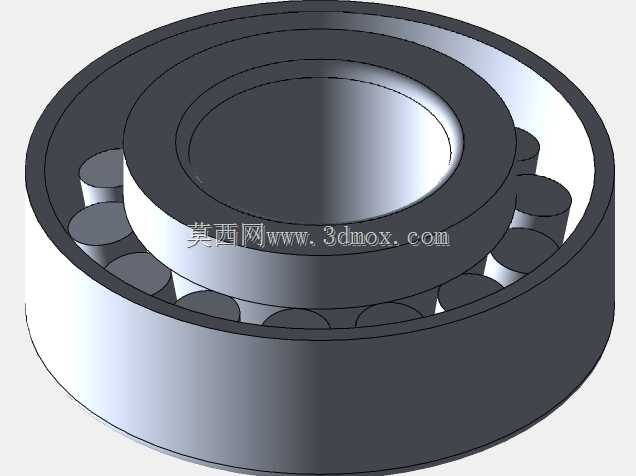

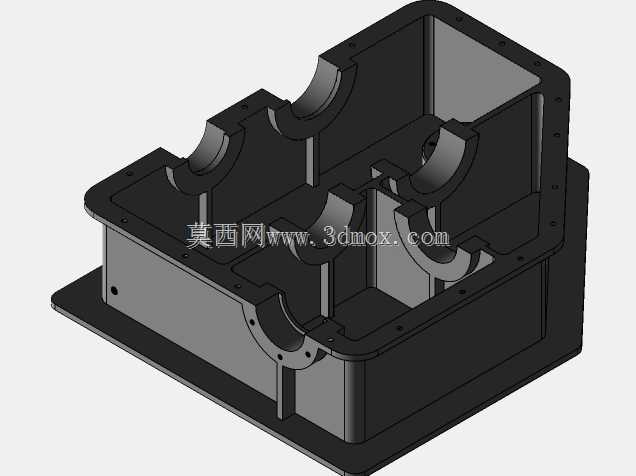

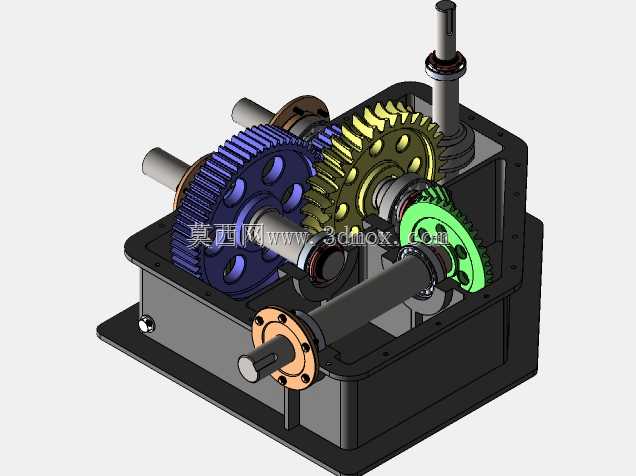

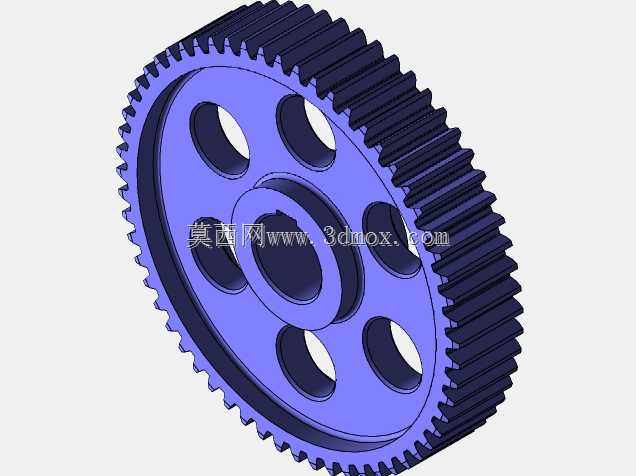

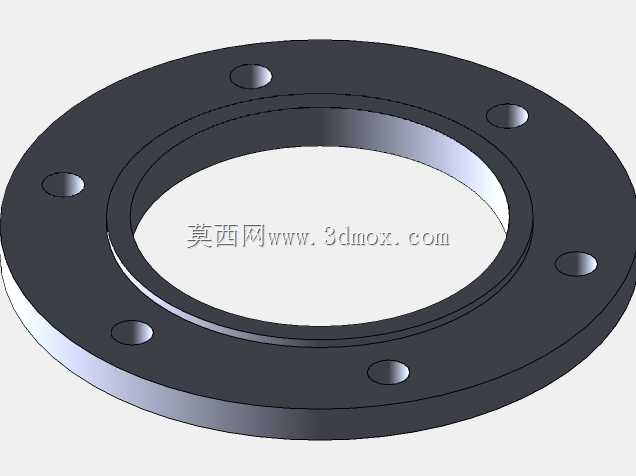

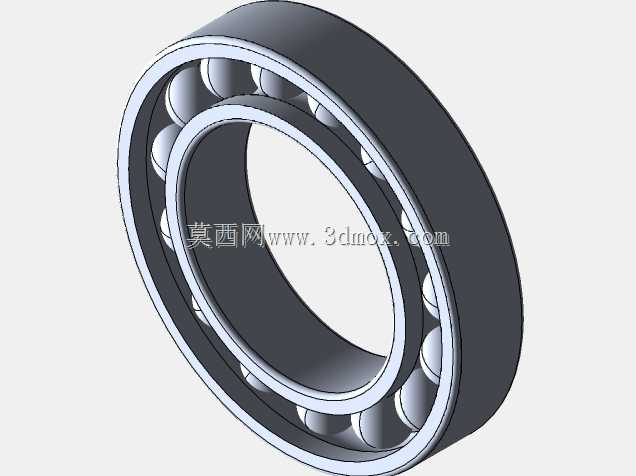

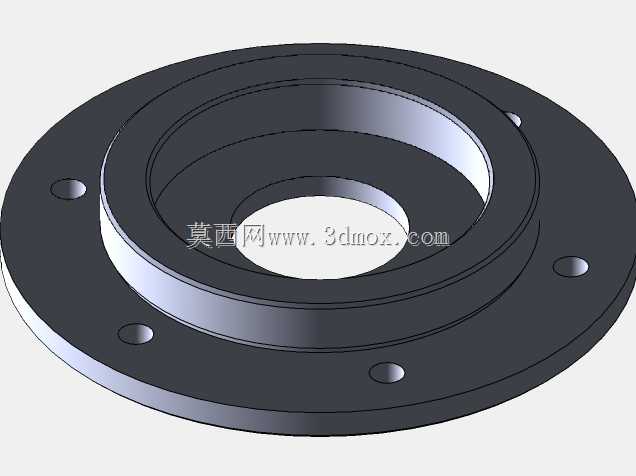

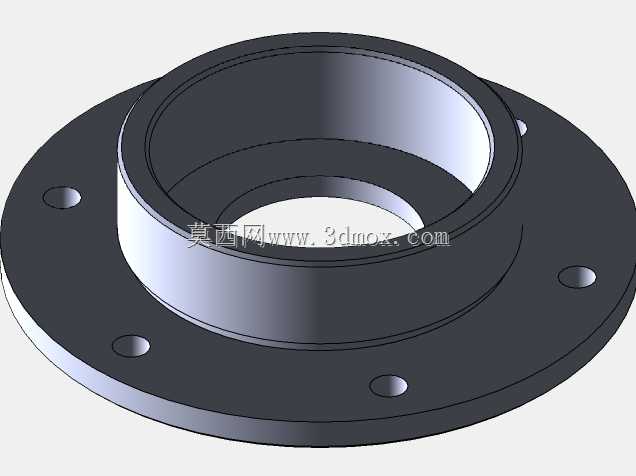

这套多级齿轮减速结构采用剖分式箱体设计，箱体底部设置带安装孔的延伸底座，安装时可通过螺栓直接固定在设备机架的安装平面上，底座的安装孔位间距预留了足够的调整余量，适配多数常规工业设备的安装基准尺寸，箱体上沿的剖分面经过精加工处理，合箱后可保证轴承孔的同轴度公差，避免轴系运转过程中出现偏磨、异响等问题。内部的齿轮组采用三级直齿圆柱齿轮啮合布局，从输入轴到输出轴依次布置不同齿数的啮合副，高速级采用小模数齿轮降低运转噪音，中低速级采用更大模数的齿轮提升负载承载能力，每根传动轴的两端都配置了对应规格的滚动轴承，轴承外侧设置密封端盖，既可以防止箱体内的润滑脂泄漏，也能阻挡外界的粉尘、碎屑进入箱体内部磨损啮合齿面。

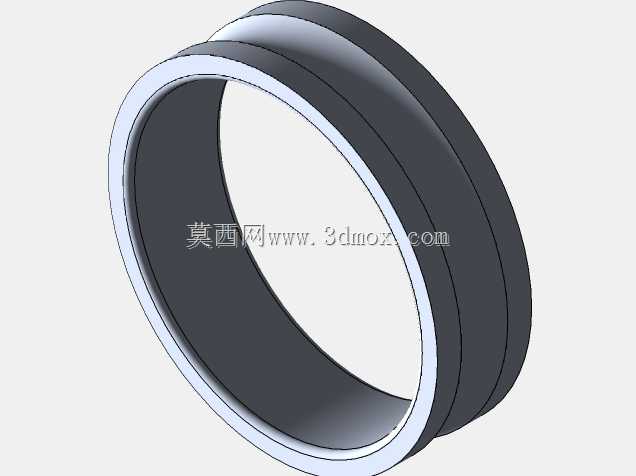

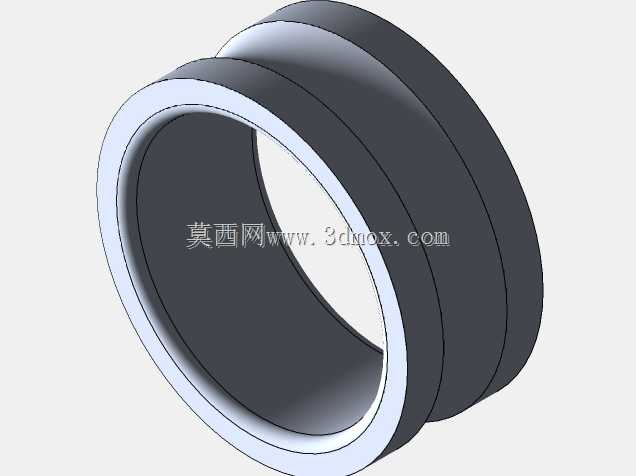

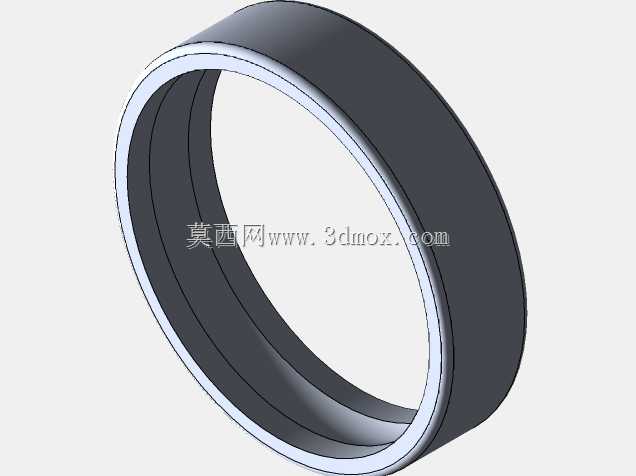

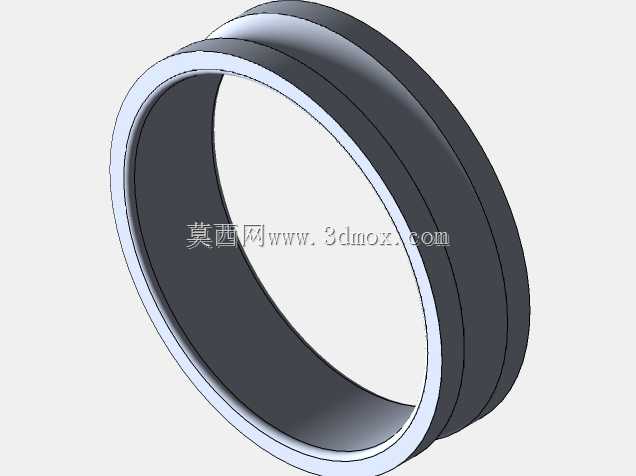

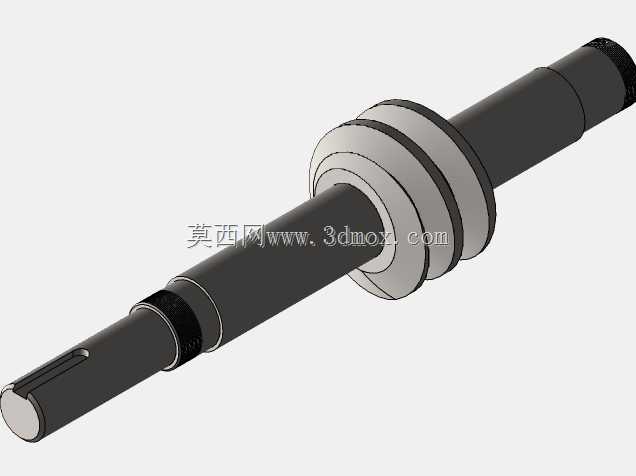

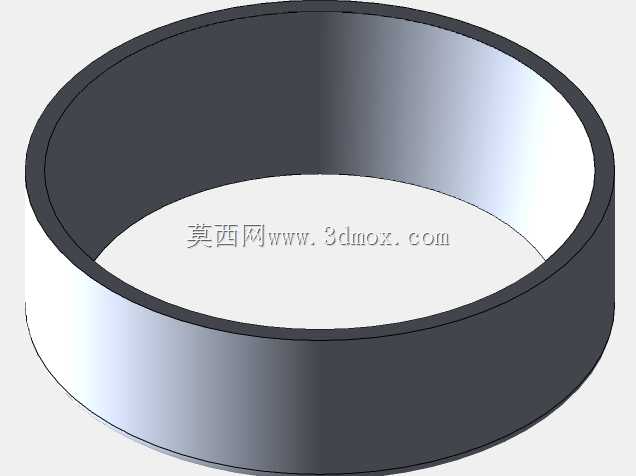

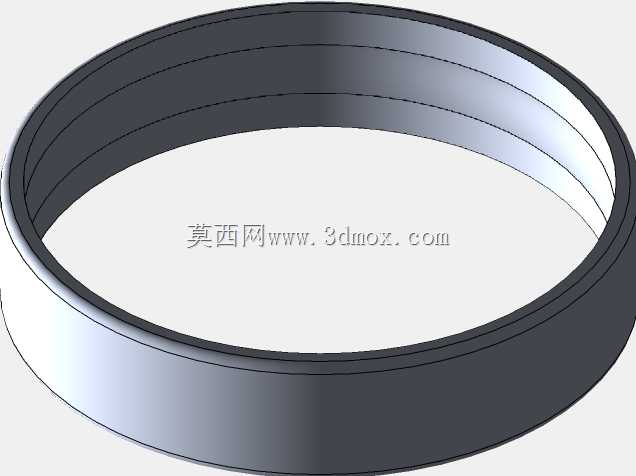

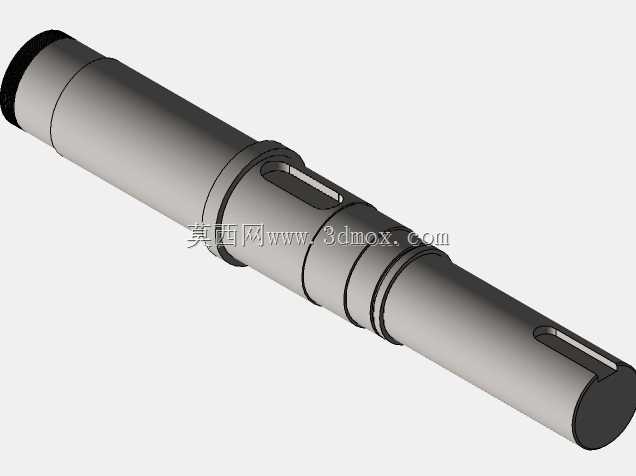

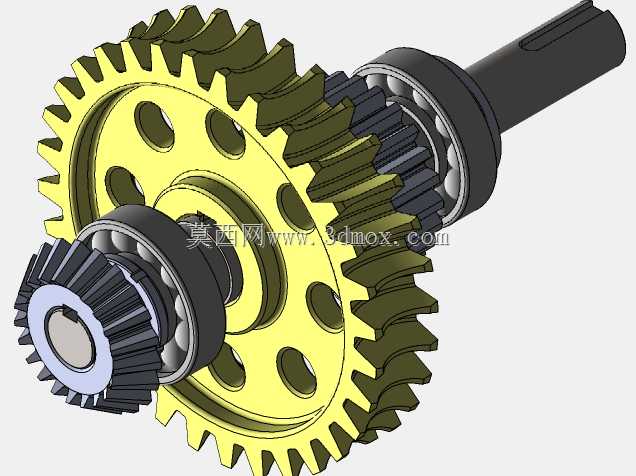

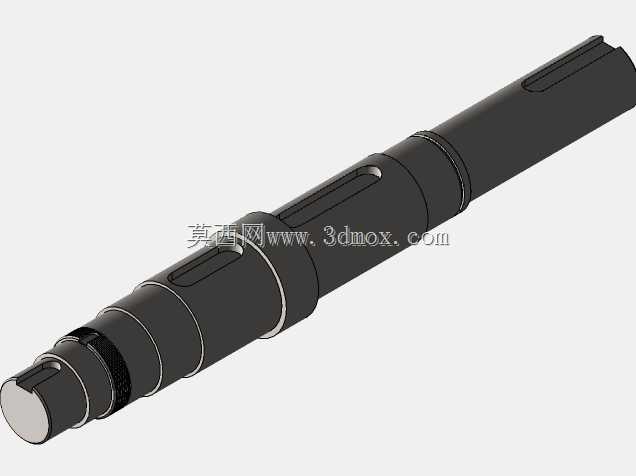

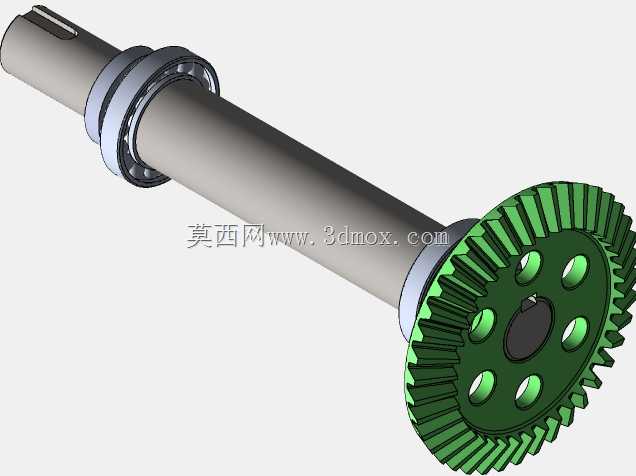

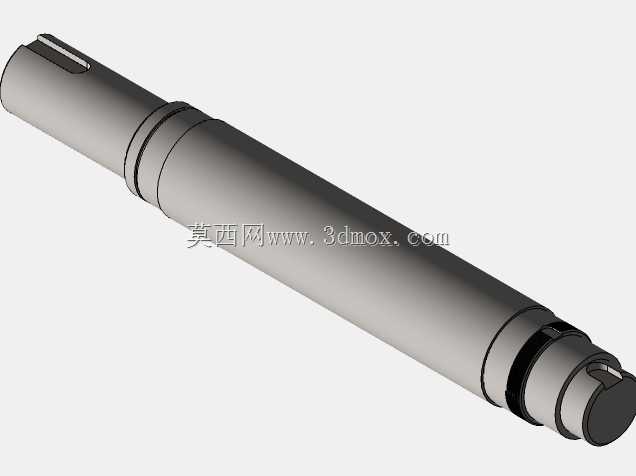

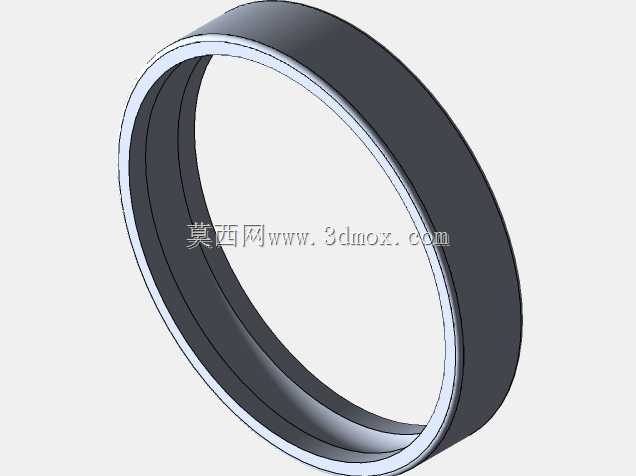

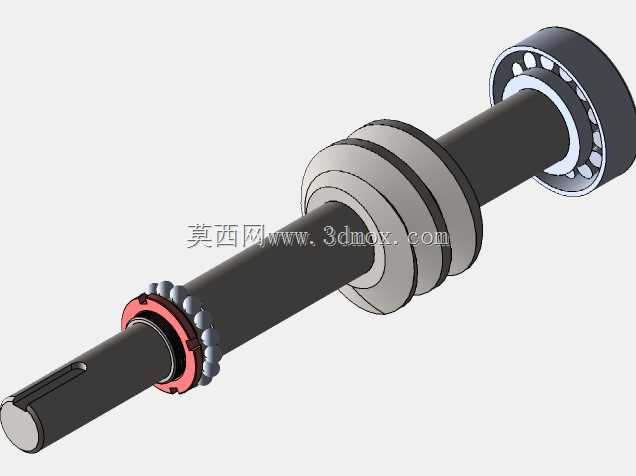

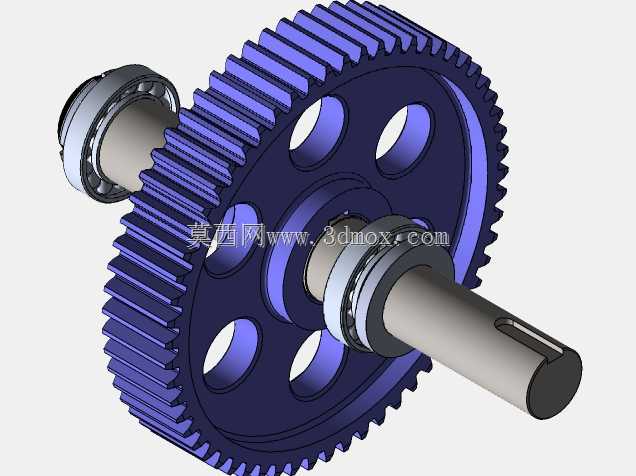

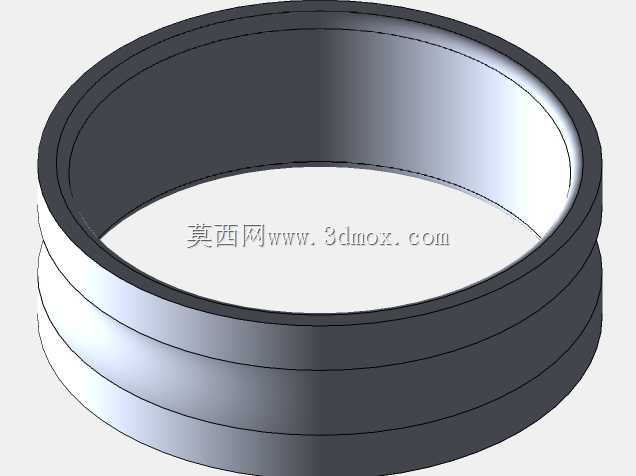

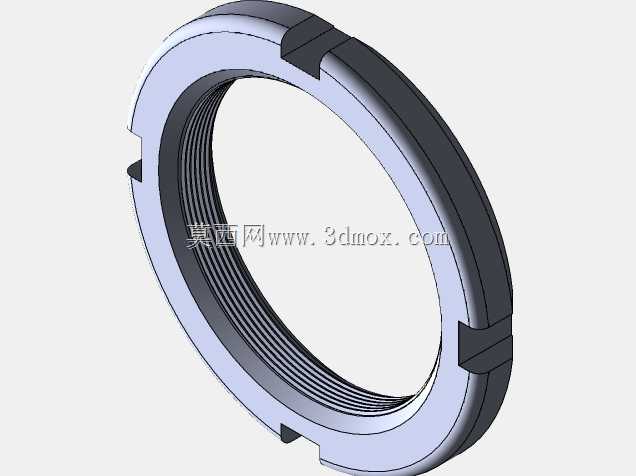

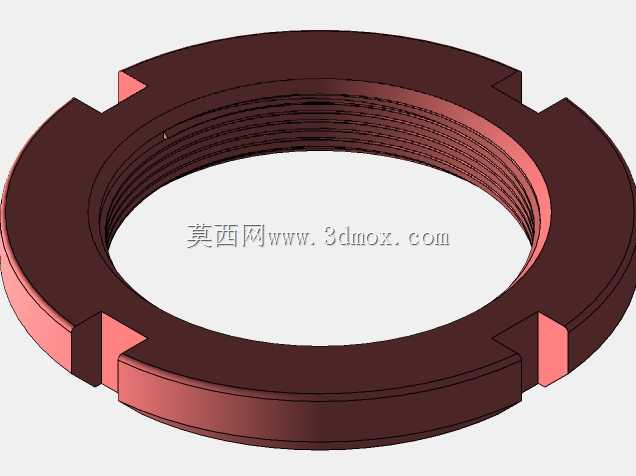

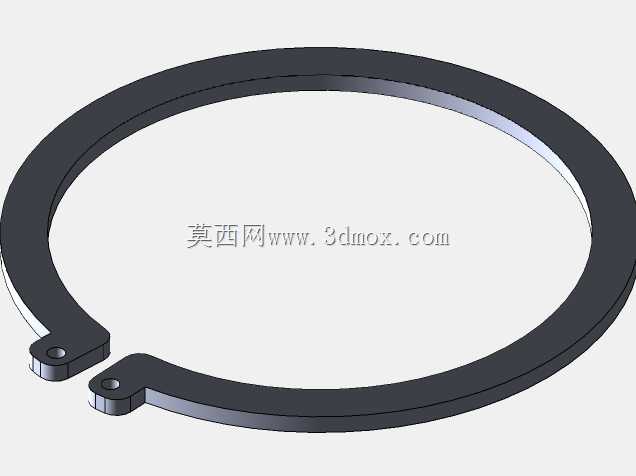

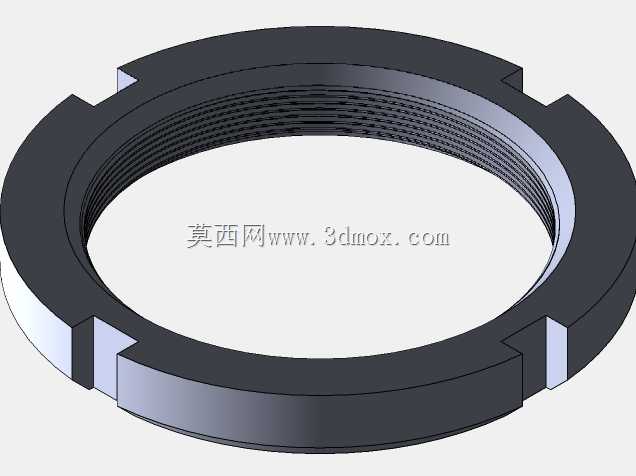

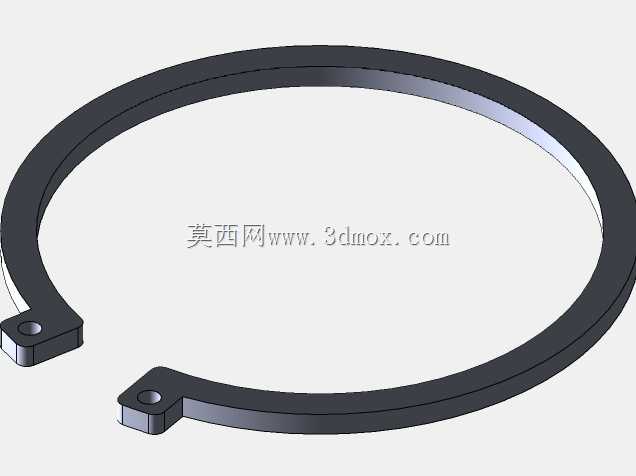

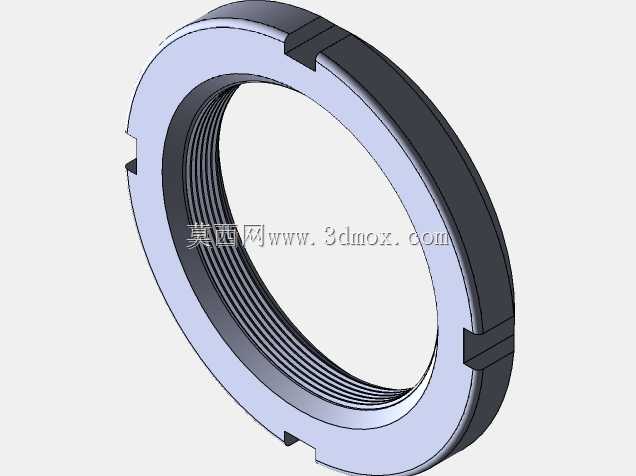

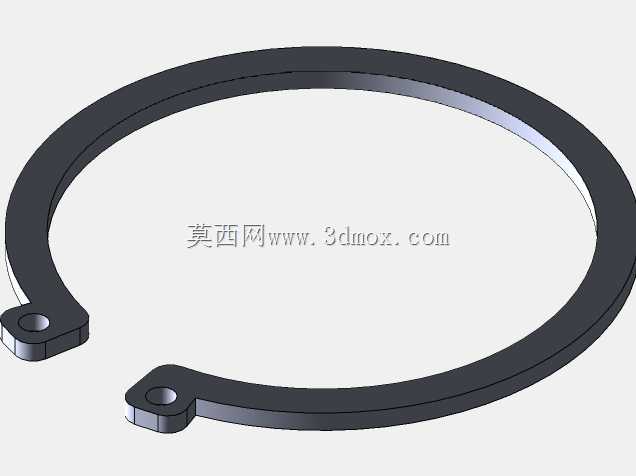

设计过程中需要优先考虑轴系的同轴度控制，每根轴的轴肩尺寸都要匹配轴承内圈的定位要求，齿轮与轴的连接采用平键传递扭矩，齿轮的轴向定位通过轴套与轴肩配合实现，避免齿轮在运转过程中出现轴向窜动影响啮合精度。输入轴与输出轴都伸出箱体外部，轴端预留了联轴器安装的轴段长度，可根据实际对接的原动机和作业端结构，选择刚性联轴器或者弹性联轴器完成动力对接，箱体内部的空腔预留了足够的润滑脂存储空间，齿轮啮合过程中可通过带油方式实现齿面的自润滑，不需要额外配置复杂的强制润滑系统，降低了日常维护的工作量。

从安装边界来看，箱体的整体外形为带切角的方形结构，相比传统方形箱体减少了不必要的结构冗余，同时提升了箱体的结构刚性，轴伸端的密封结构采用接触式密封圈，可适应常规车间环境下的长期运转需求，齿轮的齿向、齿形参数都经过匹配计算，保证各级传动的载荷分配均匀，避免单级齿轮负载过大出现断齿、点蚀等失效问题。在实际建模过程中，所有配合面的公差都按照机械设计手册的推荐值选取，既保证装配过程的工艺性，也能控制运转过程中的间隙在合理范围内，减少回程误差对传动精度的影响。
