多螺距适配组合式螺纹连接副结构

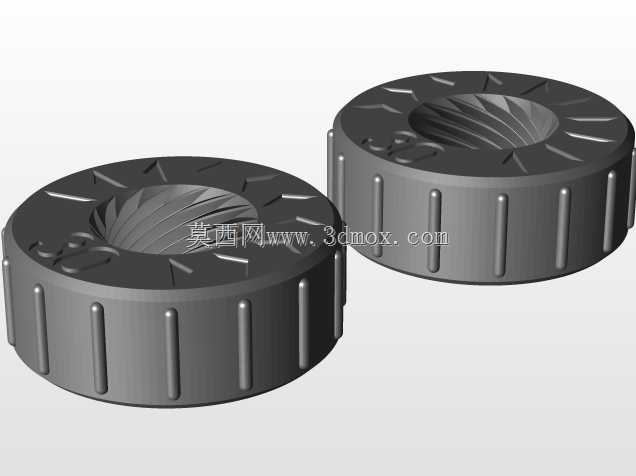

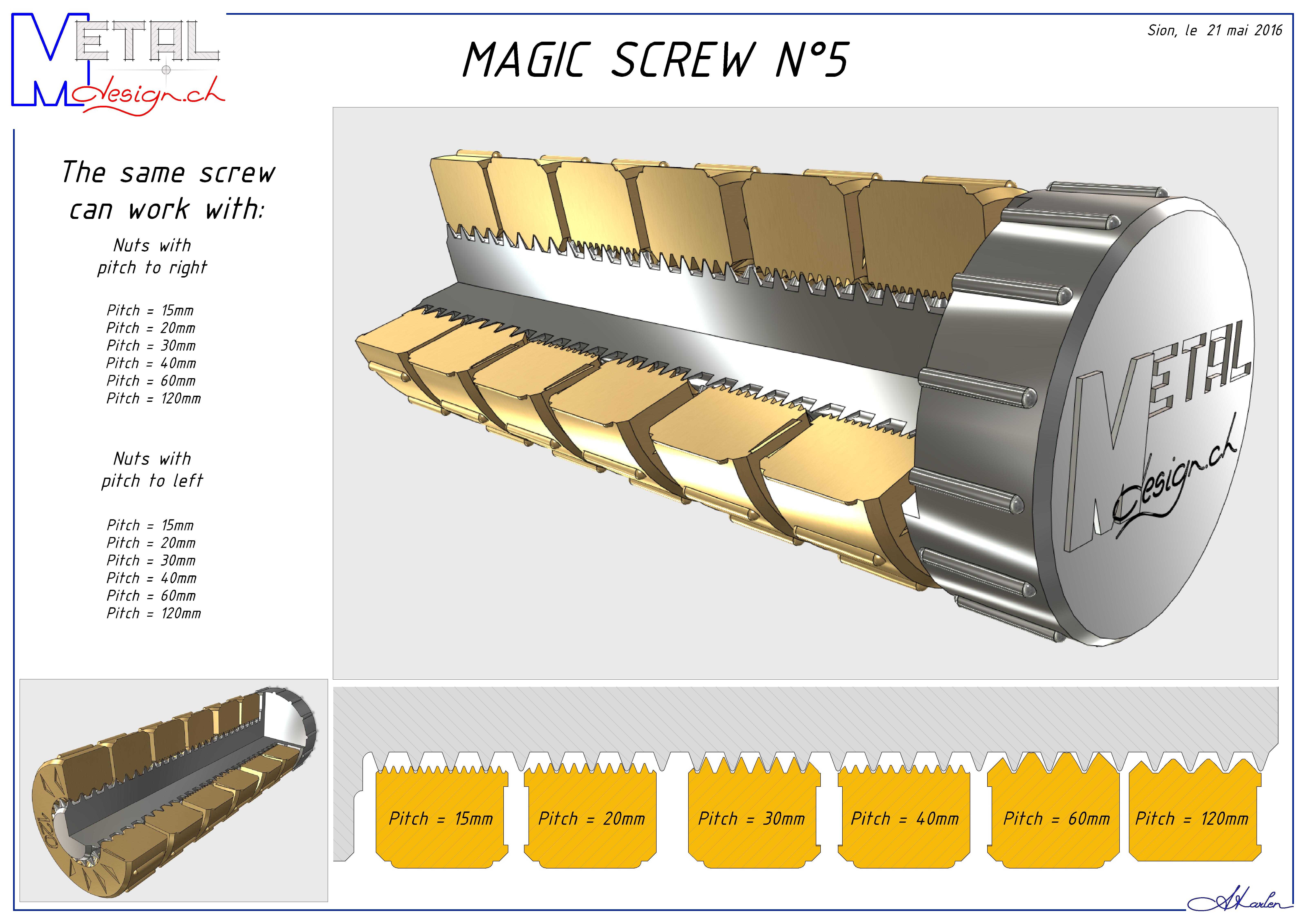

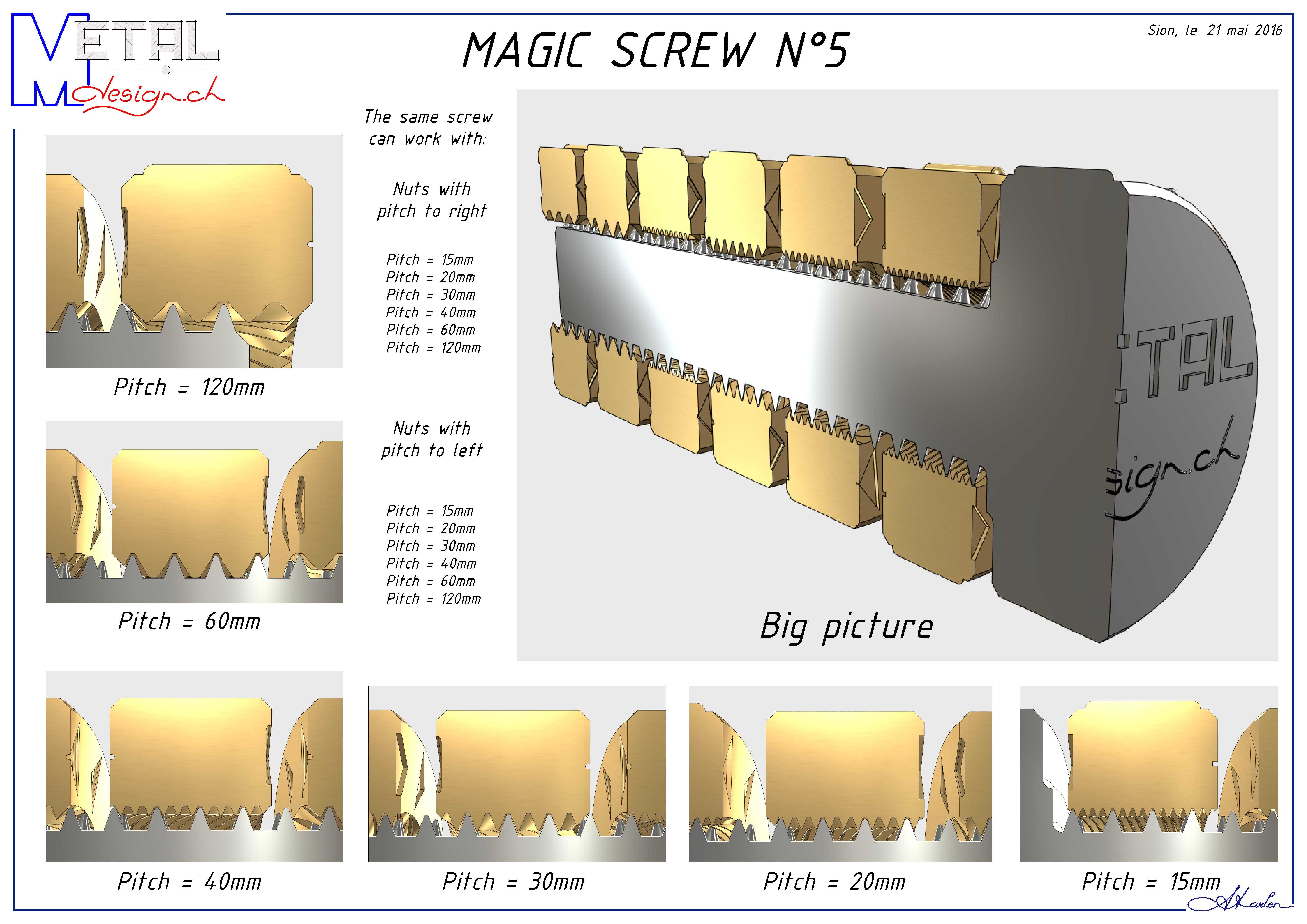

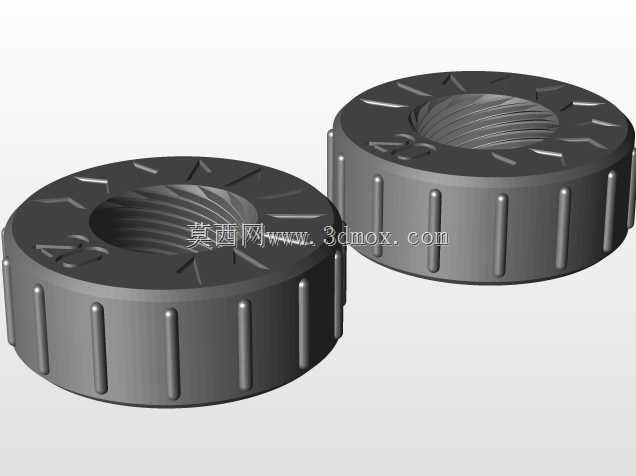

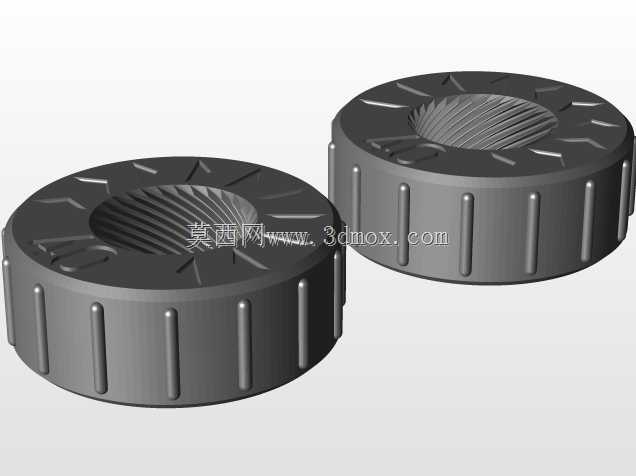

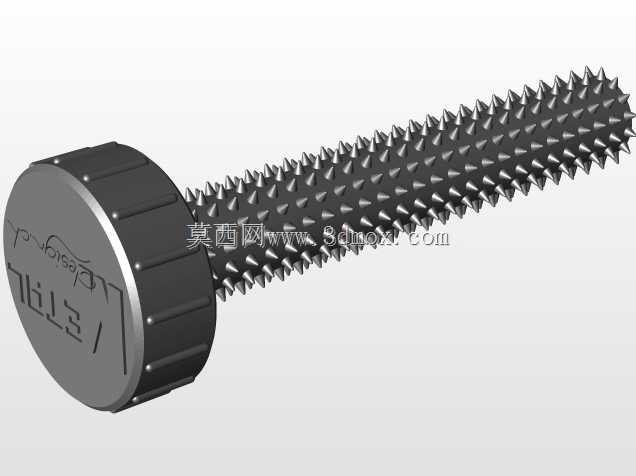

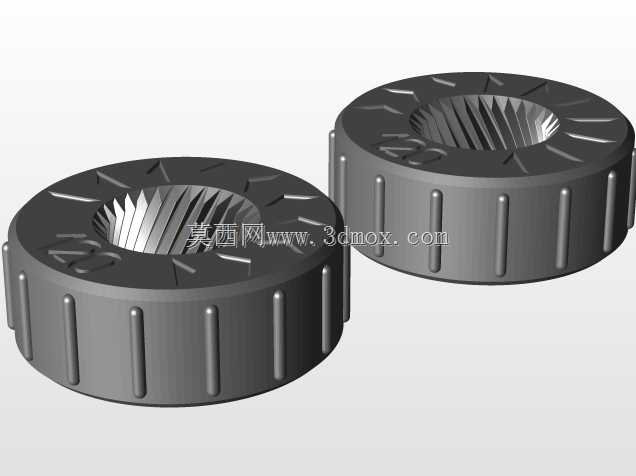

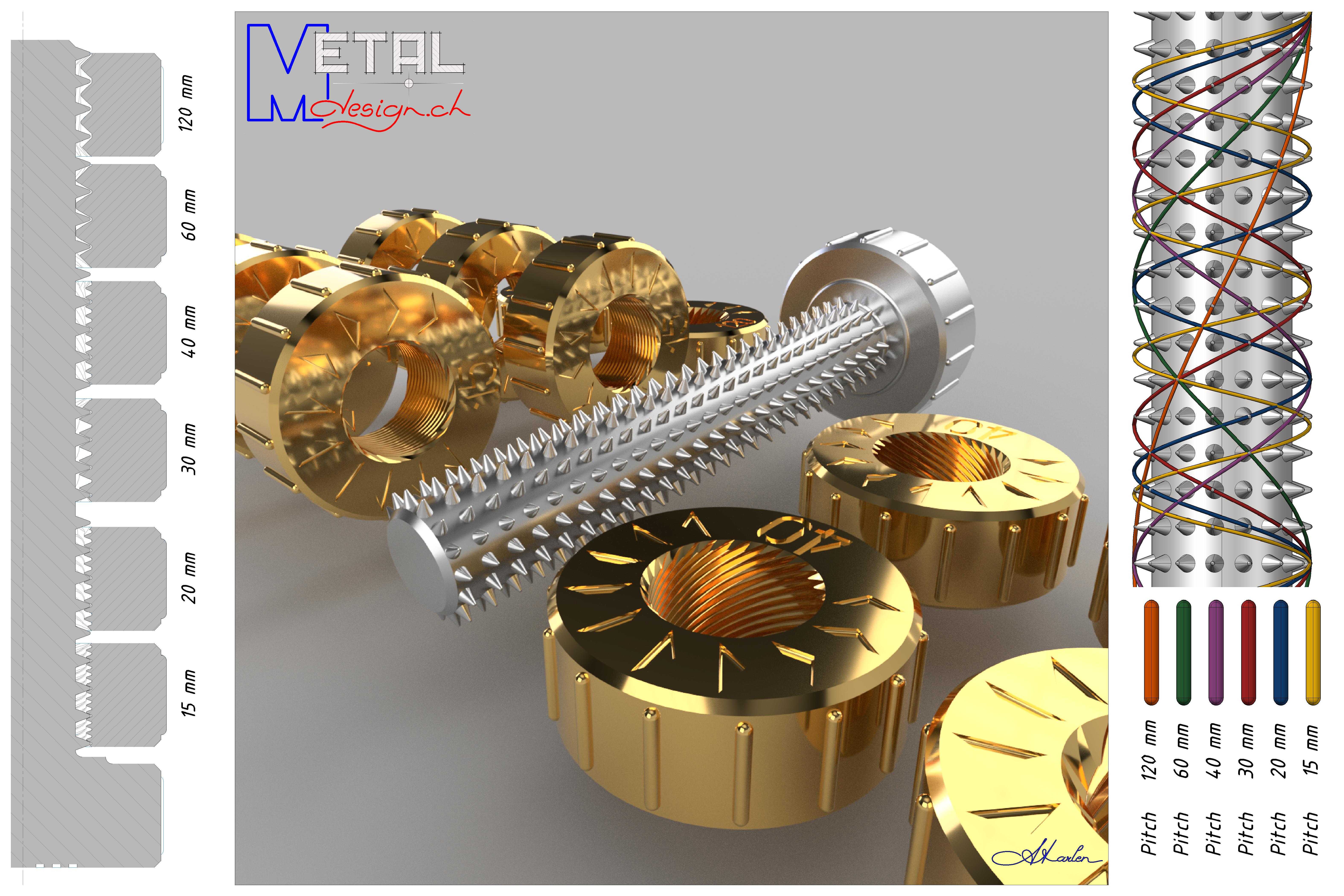

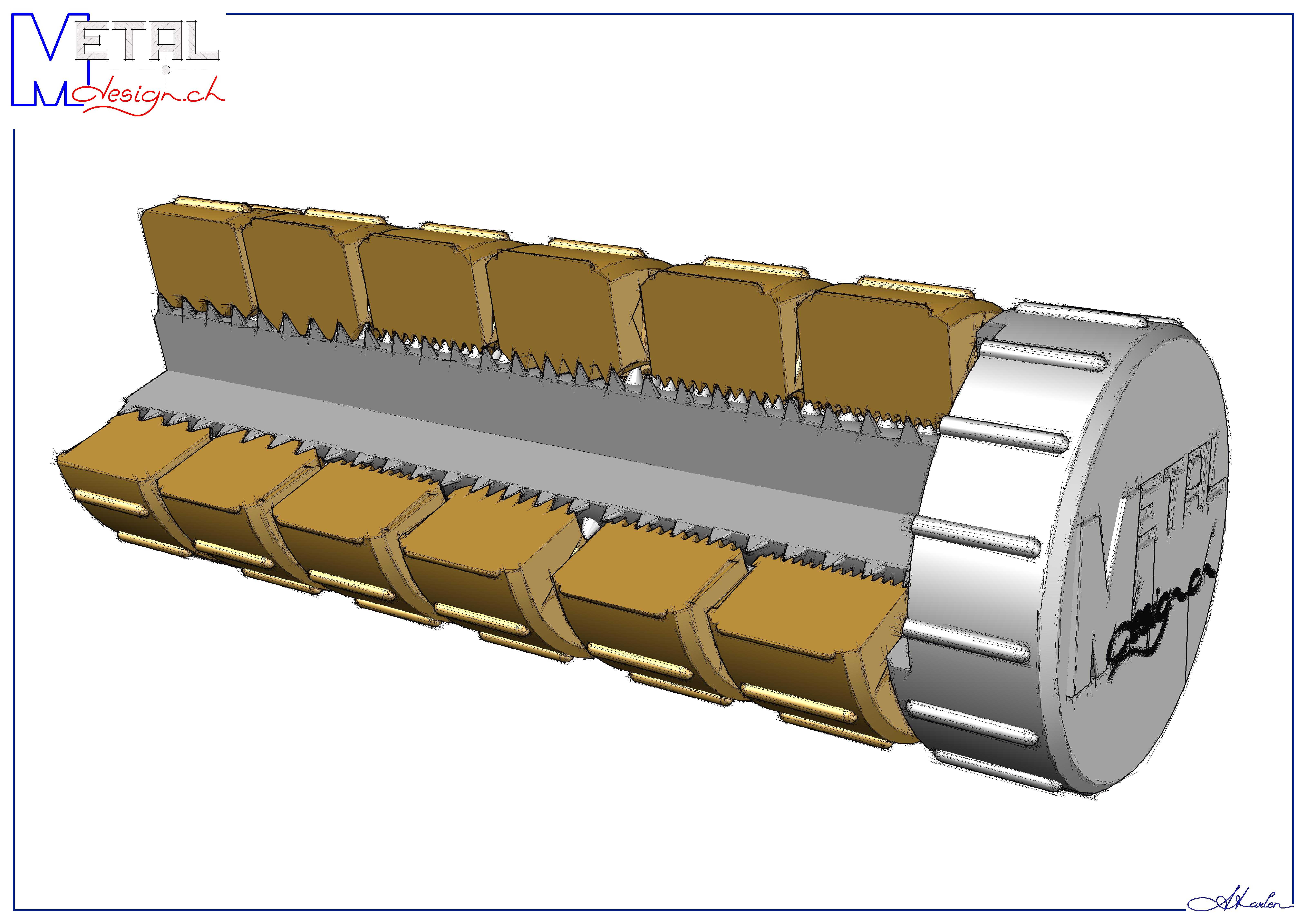

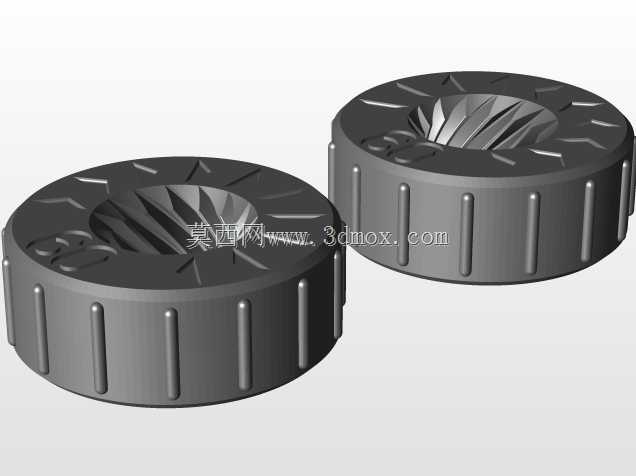

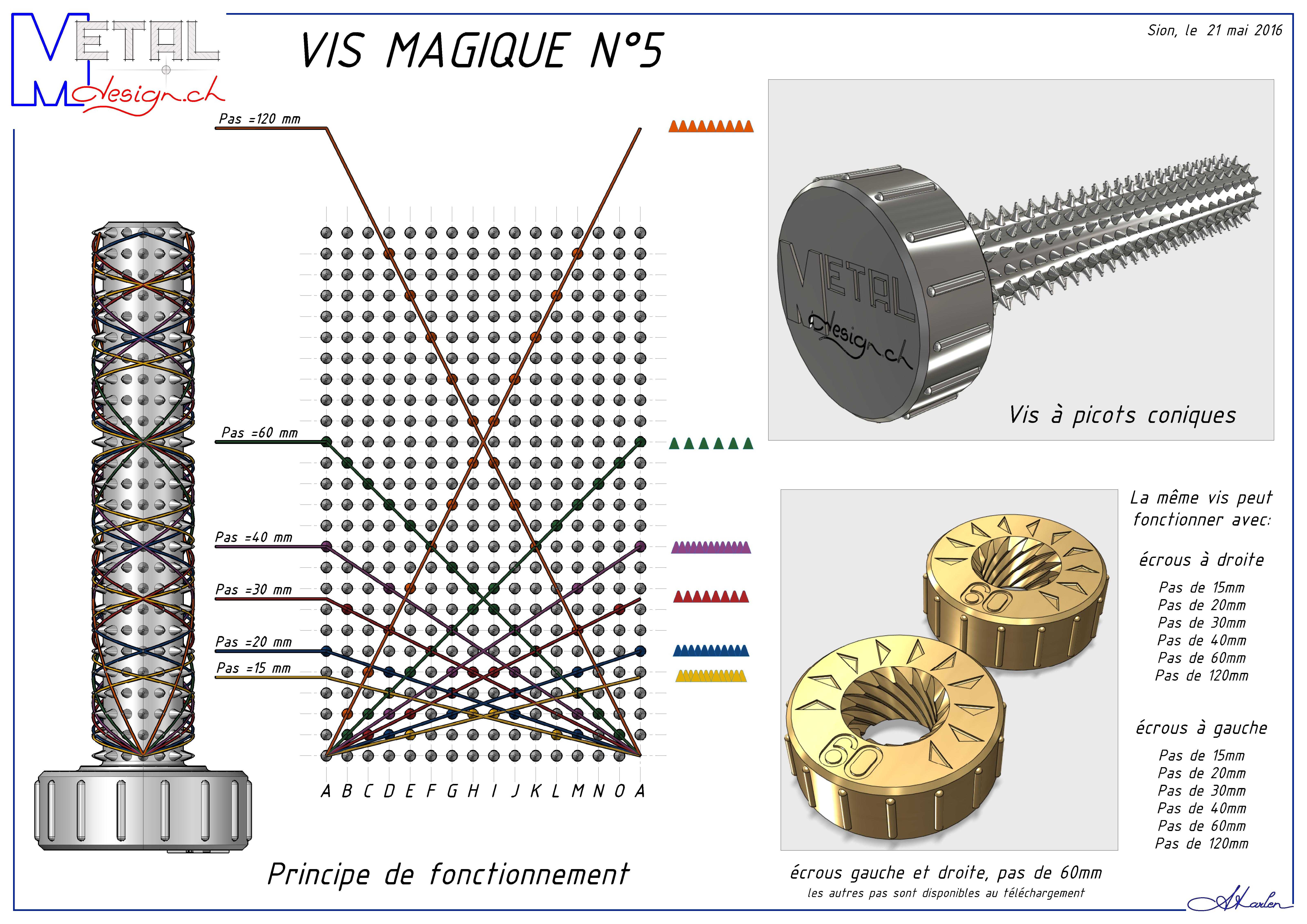

这套螺纹连接结构在常规紧固件的基础上做了适配性优化，核心解决的是现场安装时不同螺距匹配混乱、备件储备型号繁杂的问题，在非标设备装配、小型实验装置搭建、文创机械结构制作场景中都有很高的实用价值。从结构设计逻辑来看，配套的螺杆采用全段等外径的连续齿形设计，齿尖做了微小的圆角处理，既避免安装时刮伤操作人员手部，也能减少与螺母啮合时的卡滞概率，螺杆端部的滚花旋钮结构是特意设计的手动操作段，不需要额外工具就能完成初步预紧，在需要频繁拆装调整的工位上，能大幅降低工具取用的辅助时间。配套的螺母采用了分体式的内螺纹设计，每一个螺母对应单一固定螺距，分别覆盖15mm、20mm、30mm、40mm、60mm、120mm六种螺距规格，螺母外圈做了等分的径向凹槽，既可以作为不同螺距规格的快速识别标记，也能在需要大扭矩锁紧时，用勾型扳手卡入凹槽完成最终紧固，避免纯手拧的预紧力不足问题。安装边界方面，整套连接副的最大径向尺寸不超过对应螺杆直径的1.8倍，轴向长度可以根据实际使用需求截取对应螺杆段，不需要额外加工退刀槽或者让位结构，在安装空间局促的小型设备内部，不会和周边的线束、管路产生干涉。实际使用时，同一根螺杆可以根据需要的进给速度、锁紧力需求，选配对应螺距的螺母，比如需要快速调整位置的工位就选120mm大螺距螺母，转动一圈就能实现大距离位移，需要高锁紧可靠性的固定工位就选15mm小螺距螺母，配合螺纹防松胶就能实现足够的锁固强度，不需要为了不同的调节需求储备多种规格的螺杆，能有效降低现场备件的管理成本。螺母的端面做了0.2mm的沉台设计，安装时可以嵌入配套的平垫或者弹垫，不会出现垫片偏移的问题，螺杆的齿形公差控制在6H/6g的标准配合精度，既保证啮合时的顺畅度，也不会因为间隙过大产生轴向窜动，在有小幅振动的设备工况下，也能保持稳定的连接状态，不会出现自行松脱的问题。
