传统榫卯结构木质拼接构件

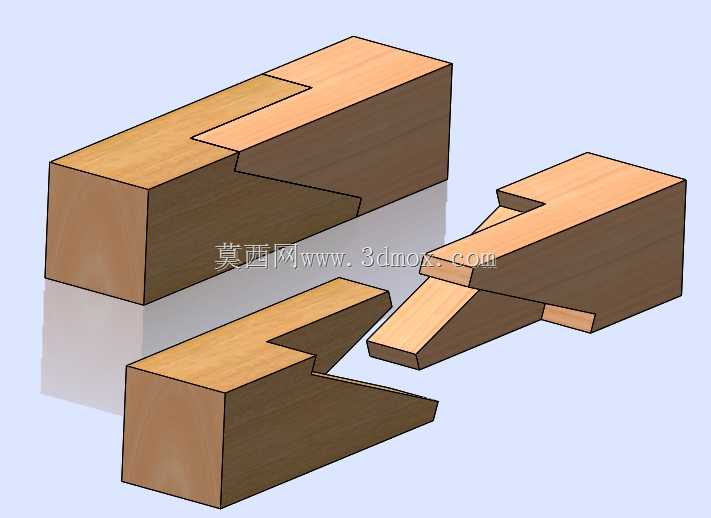

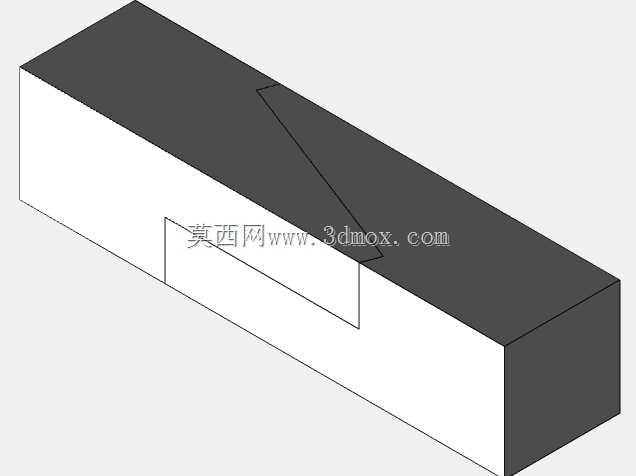

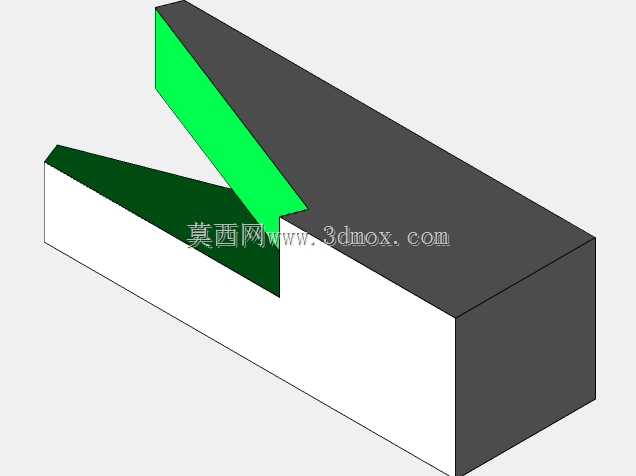

这类榫卯拼接构件是传统木工工艺里的核心连接结构，在实木家具、古建木作、定制木质工装领域应用十分广泛，不需要额外的金属紧固件，仅依靠构件自身的凹凸咬合就能实现多段木料的稳固连接，避免了金属连接件易锈蚀、易松动的长期使用问题。从结构设计逻辑来看，这套构件采用的是楔钉榫类的咬合思路，三个拆分件各自带有对应的斜向咬合面与插接榫头，组装时先将两段主构件的斜面对齐推合，再将中间的锁合楔件沿预留的榫槽打入，就能让三个构件形成互锁的整体，咬合面的斜度经过反复适配，既保证组装时能顺畅推入，又能在锁合后承受横向、纵向的拉扯与剪切力，不会出现松脱错位的情况。在实际加工场景中，这类构件的外形尺寸需要根据所用木料的截面规格做适配调整，常规用于家具框架时，单段构件的截面边长多控制在30-60mm区间，整体拼接后的长度可根据框架的实际跨度灵活调整，安装时不需要额外预留紧固件的安装空间，构件拼接完成后外表面平整无凸起，不需要额外做遮盖处理就能直接做表面打磨上漆。设计这类结构时，首先要明确构件的受力方向，将咬合面的受力承载面设置在垂直于主要受力的方向，避免长期受力后出现榫头剪切断裂的问题，同时要预留合理的组装公差，木质材料会随环境温湿度出现胀缩，公差过大会导致组装后松动，公差过小则会在木料吸湿膨胀后出现组装困难甚至构件开裂的问题。这类互锁结构除了用于实木家具的框架组装，也常被用于木质工装夹具的快速拼接、临时木质展架的无工具组装场景，相比钉接、胶接的连接方式，这种榫卯结构可以反复拆装重复使用，不会破坏木料本身的结构完整性，在需要频繁拆装的木质作业台、临时木质防护结构中也有很高的实用价值。建模过程中需要重点关注各个咬合面的配合间隙，斜向插接面的角度要保持完全一致，锁合楔件的 taper 角度要控制在合理范围，既要保证打入时的顺畅度，又要能在楔件到位后产生足够的涨紧力，让各个拼接面完全贴合，避免出现拼接缝隙影响结构强度。
