手动双球飞轮式冲孔压力机结构设计

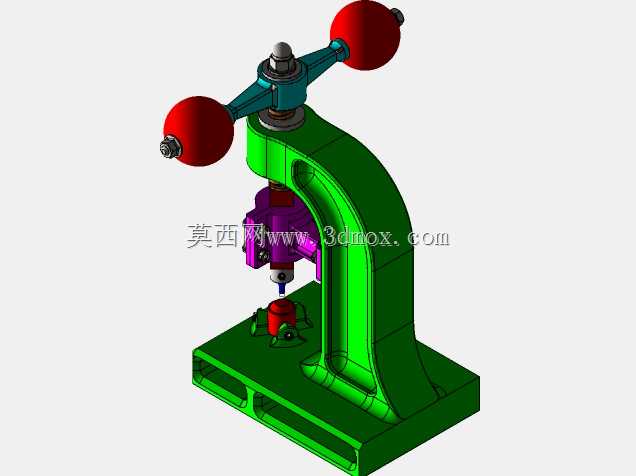

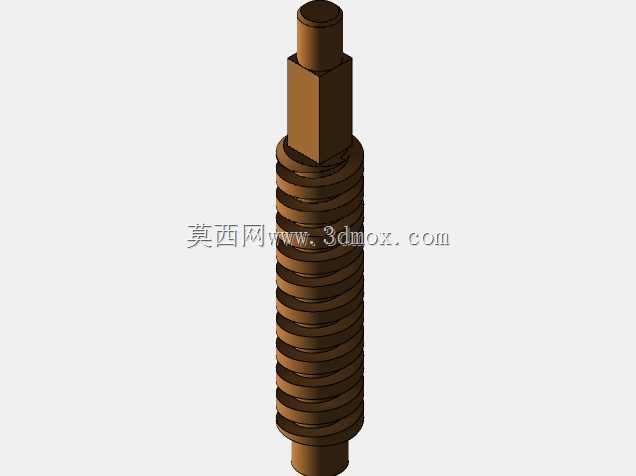

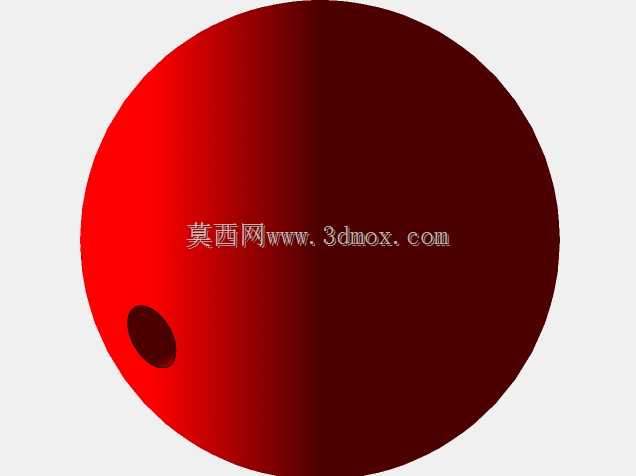

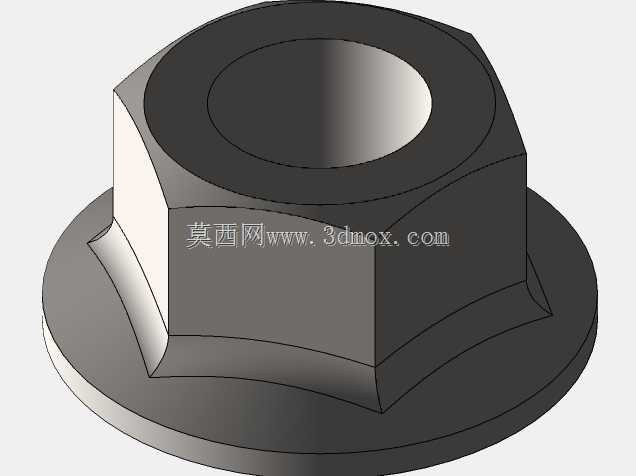

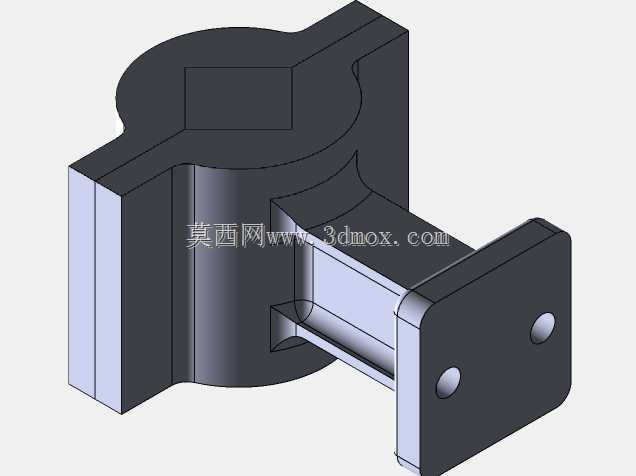

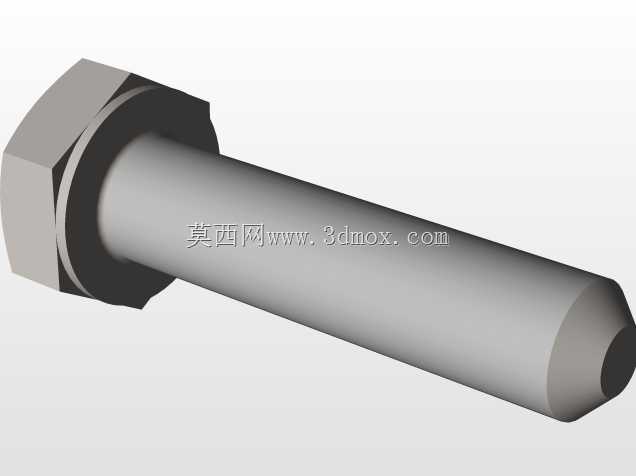

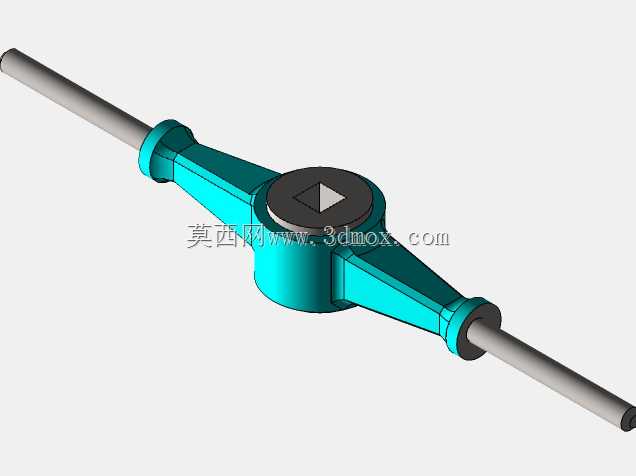

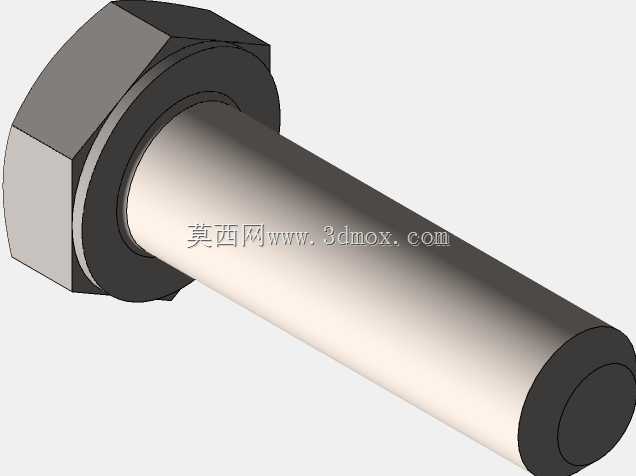

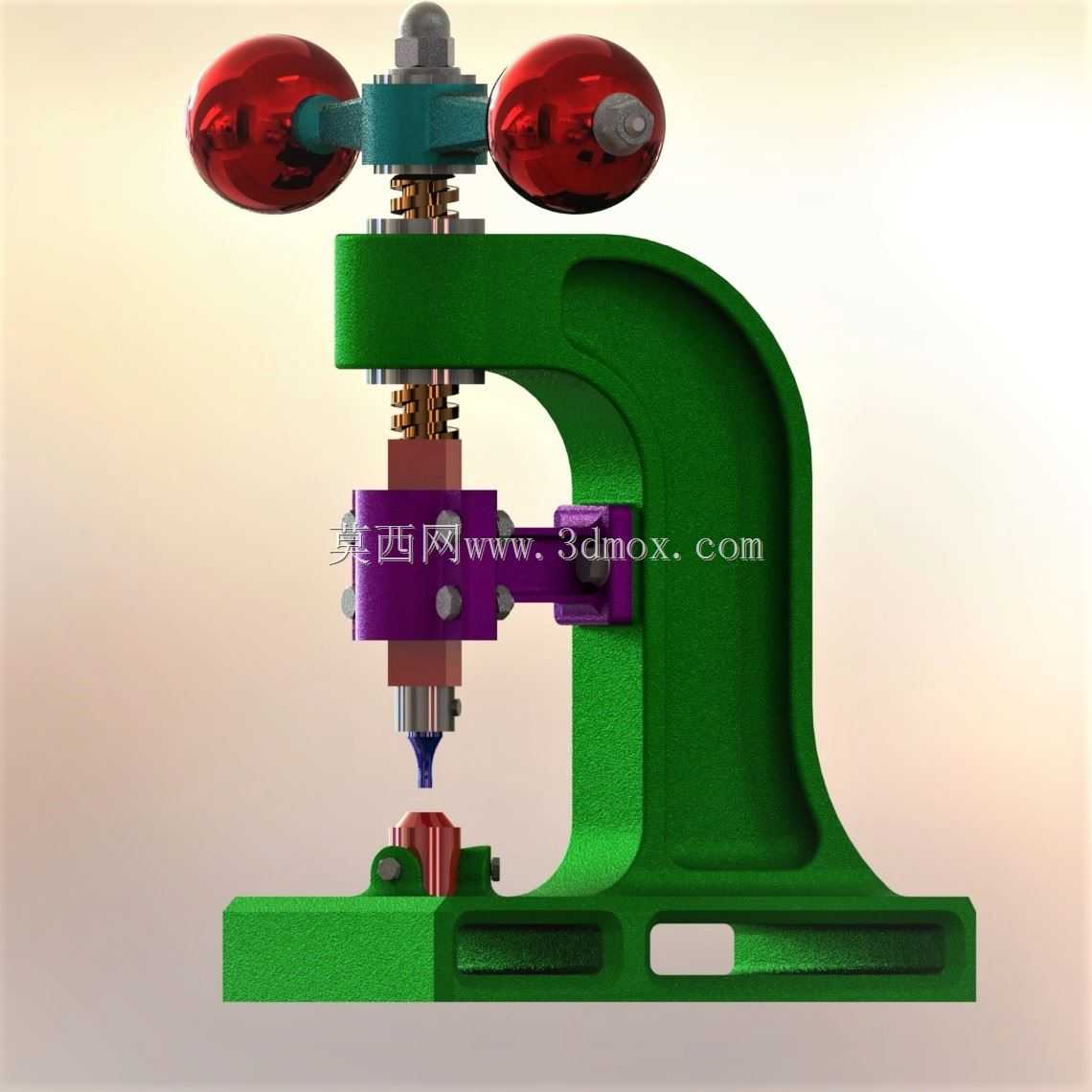

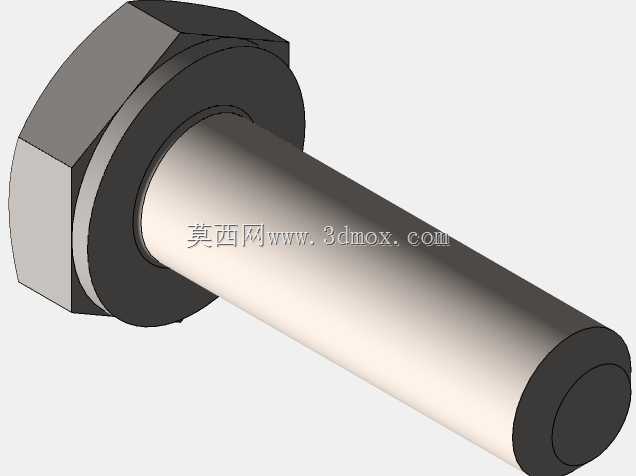

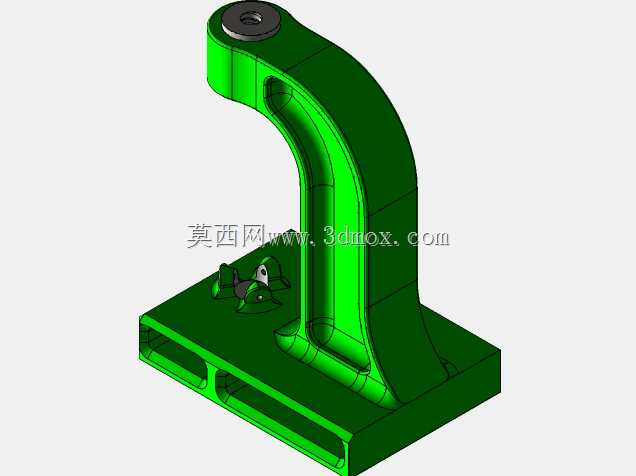

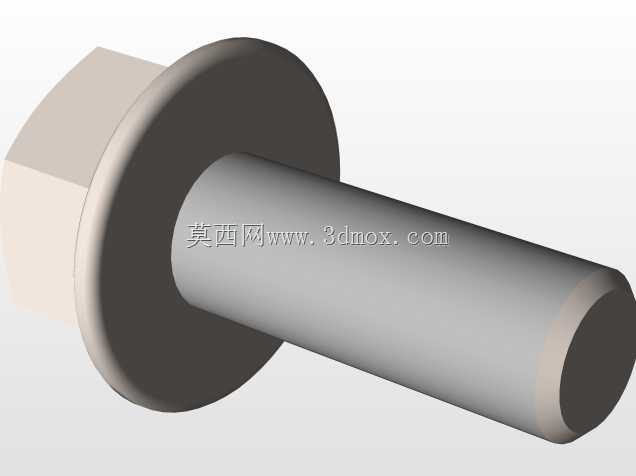

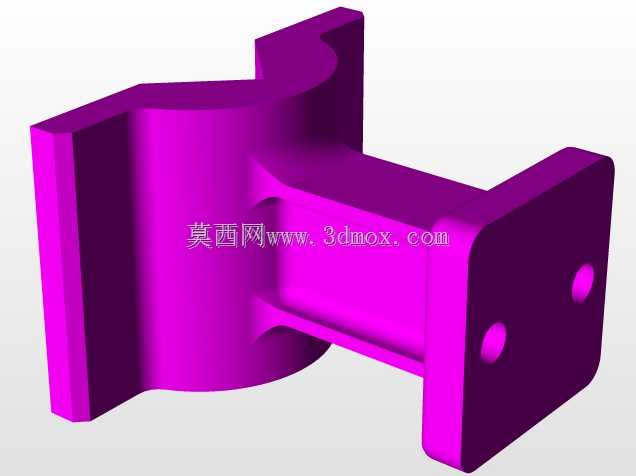

该手动冲孔压力机采用C型开式机身布局，机身底部为平直安装基面，可通过地脚螺栓或压板固定在钳工台、机架台面或生产线旁的辅助工位上，安装边界需预留两侧飞轮操作空间与前方工件送取距离。C型喉口结构为条料、带料及小型冲压件提供侧向进出空间，适合小批量五金件冲孔、压印、铆接、轻量折弯及校直作业，常见于维修工位、实训车间、样板试制段与零散件加工场景，无需气源或电源即可完成低速可控的冲压动作。传动部分通过顶部双球飞轮储存手动旋转惯性，飞轮经中部齿轮副将扭矩传递至竖直丝杠或曲柄滑块组件，再驱动紫色滑块沿机身导向区做直线往复运动。双球手柄同时作为操作件与惯性轮，操作者可根据冲裁阻力调整施力节奏，在冲头接触工件前提速蓄能，接触后借助飞轮惯性越过冲裁峰值，降低瞬时手部载荷。滑块区域设置导向与连接结构，可换装不同冲头、凹模与定位附件，以适配孔位冲制、浅成型、压装销钉等工序。冲头与下模同轴布置，下模座位于工作台面中心，台面上可加装定位块、靠山或简易送料导轨，保证重复冲孔位置一致。绿色机身承担全部工作反力，其截面在喉口根部与底座过渡区做了加厚与加强筋处理，以控制开式结构在偏载与满载下的角变形，避免冲头与凹模异常啃切。底座开设的长槽既减轻铸件重量，也可作为排屑、安装压板或嵌入定位条的结构空间。建模过程中需重点保证飞轮轴、齿轮副、丝杠轴线、滑块导向面、凹模安装面之间的位置公差，尤其要控制滑块运动方向对工作台面的垂直度，以及上下模对中精度。导向段长度与滑块悬伸比直接影响冲裁时的抗偏载能力，设计时需结合额定喉深、公称压力行程和模具闭合高度反复校核。整机尺寸紧凑，适合在空间有限的工位独立布置，也可嵌入小型流水线作为离线补加工单元。手动驱动方式决定了其行程次数较低，但换模快捷、动作可控、过载风险小，对薄料、软金属、非金属薄片及小尺寸零件的轻冲压作业尤为适用。结构件之间的螺栓连接、轴肩定位与锁紧螺母需在三维装配中验证装配顺序与工具操作空间，防止实际维护时出现干涉。
