直列四缸发动机缸体总成结构设计

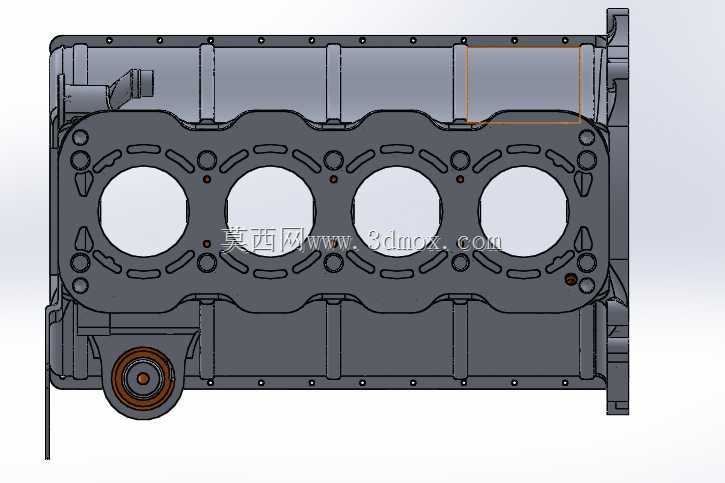

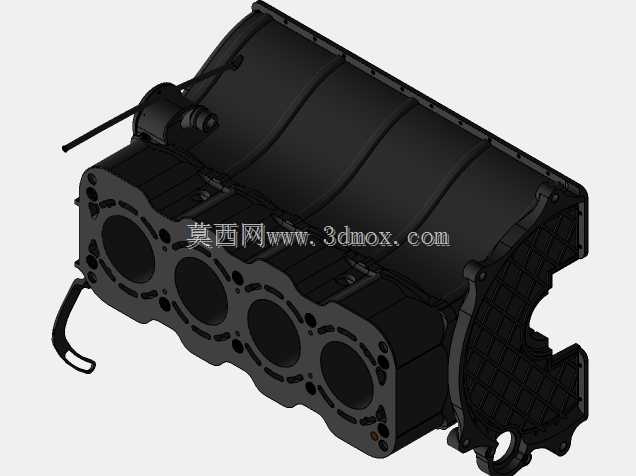

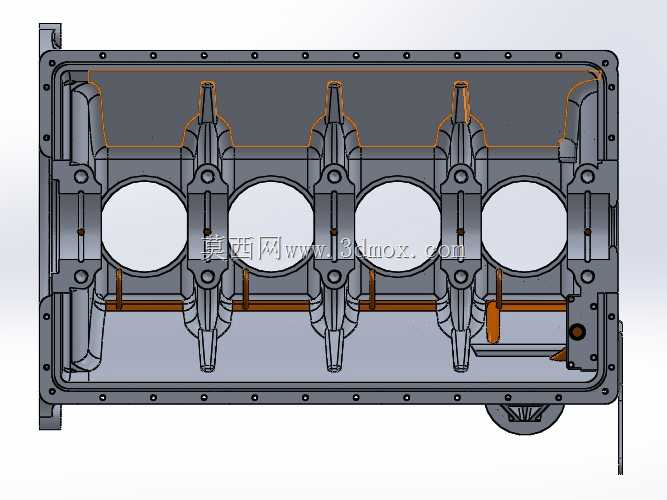

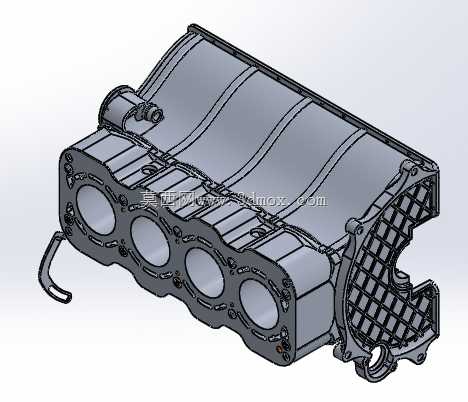

该模型呈现的是直列四缸内燃机的缸体总成，属于动力系统中最核心的承载基体，整体采用灰铸铁或压铸铝合金成型思路构建，外部轮廓完整还原了量产机型的缸筒排列、加强筋布局与附属安装接口。从结构功能上看，缸体需要同时承受活塞往复运动产生的侧推力、曲轴高速旋转的交变载荷，以及燃烧室内爆燃带来的高温高压冲击，因此建模过程中对缸筒壁厚、主轴承座支撑区域、水套夹层的几何关系做了完整还原。四个气缸沿曲轴轴线方向等距排列，缸孔周边预留了缸盖螺栓孔、冷却水道孔与机油通道，顶面用于安装气缸垫及气缸盖，底面与曲轴箱、油底壳连接，前端面可布置正时机构、水泵与机油泵，后端面则预留飞轮壳及变速器对接的安装边界。在实际整车应用中，这类缸体广泛适配乘用车、轻型商用车及小型工程机械的动力单元，其外形尺寸直接决定发动机在机舱内的布置空间，安装孔位需与悬置支架、进排气歧管、发电机、起动机等外围部件严格匹配。设计层面优先保证缸筒的圆柱度与主轴承孔的同轴度，水套流道围绕缸筒外周连续分布，确保各缸冷却均匀，避免局部热变形导致拉缸或密封失效；曲轴箱侧壁设置交错加强筋，在控制整体重量的同时提升刚性，降低工作振动带来的结构噪声。模型还体现了缸体内部的机油回油通道、曲轴通风腔及附件固定凸台，这些细节直接影响整机润滑效率与外围装配可行性。对于结构设计人员而言，该数模可用于校核活塞连杆运动空间、模拟缸体热应力分布，也可作为动力总成匹配、机舱布置校核及教学演示的基础参照，帮助工程师理解燃烧压力、冷却水腔、润滑回路与支撑结构之间的空间约束关系。
