复古八爪造型多向舞台照明灯具结构

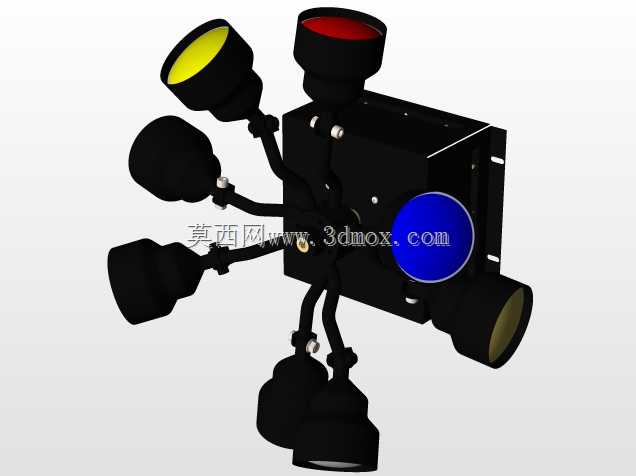

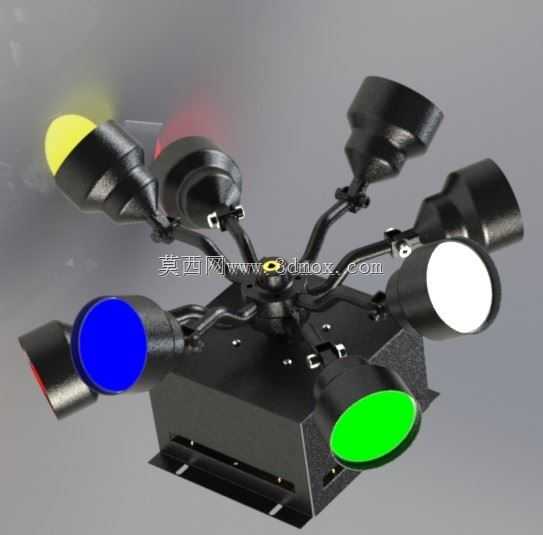

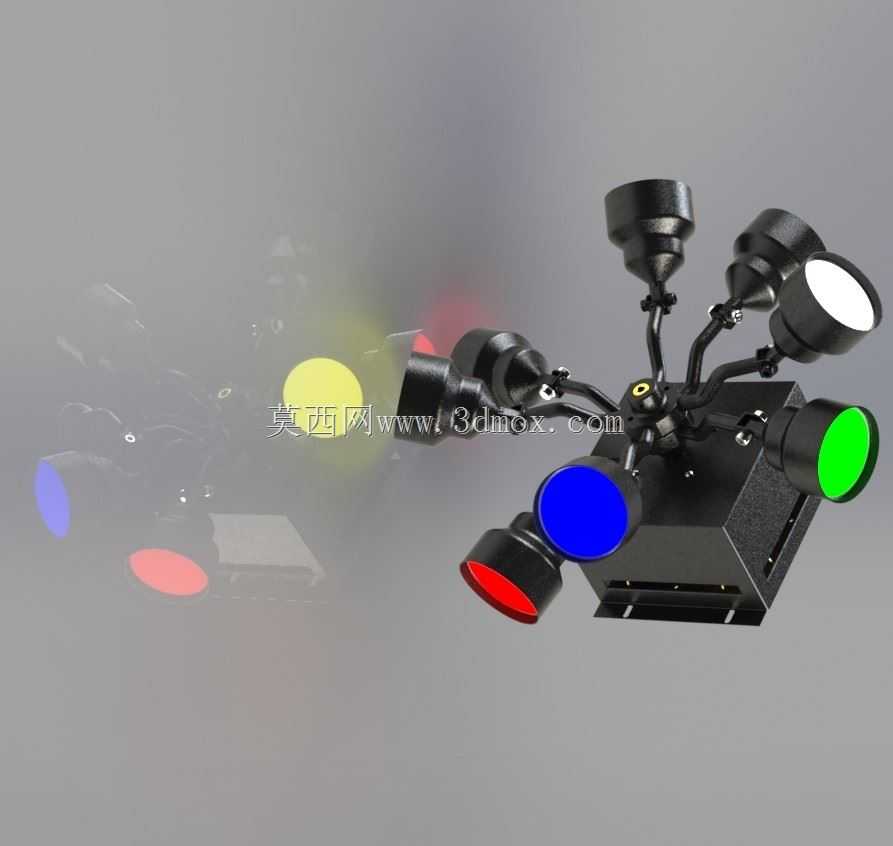

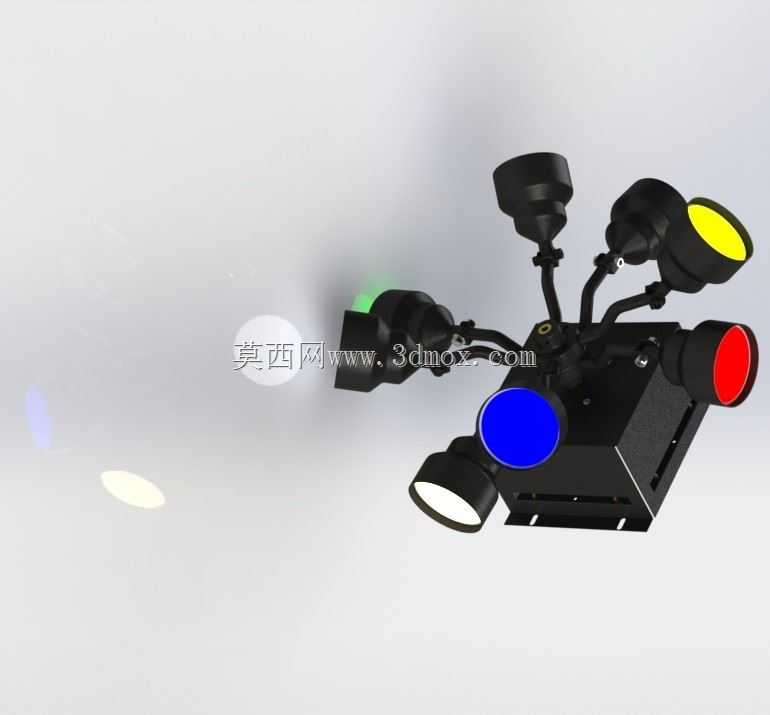

该结构以中心基座为承载核心，八支可弯折金属支臂从基座四周呈放射状延伸，末端分别搭载黄、红、蓝、绿、白等不同色彩的灯头，形成类似蜘蛛肢体的多向照明布局。基座采用钣金折弯成型，内部预留步进电机、控制板及接线空间，底部设置安装法兰，可直接固定于桁架、灯架或顶面结构。支臂与基座、支臂与灯头之间均采用可调关节，允许在现场根据照射区域调整俯仰角和水平转角，关节处设置锁紧结构，避免演出过程中因振动产生位移。灯头部分采用杯状反光壳体，前端适配AR111光源，后部保留散热与走线通道；不同颜色灯杯可用于面光、染色、定点强调或氛围铺陈，适合小型舞台、酒吧、直播间、展厅和主题商业空间。设计时先确定基座边界和支臂展开半径，再校核各关节在极限弯折状态下是否与相邻支臂、灯头或安装面干涉。基座内部的步进机构用于驱动中心旋转组件，使整组灯臂能够按预设角度摆动或回转；线缆沿支臂内腔或侧面走线，在转动关节处预留弯曲余量，防止反复运动后折断。外形上，八支灯臂完全展开后覆盖范围较大，但收拢后可缩小包装和运输尺寸；安装边界需关注顶部固定孔位、基座高度以及灯头旋转时扫过的安全距离。对于结构设计人员，这类模型的价值不在于单一零件复杂度，而在于多关节协调、走线规划、散热空间和运动包络的综合处理。灯头与支臂的连接采用快拆思路，便于更换光源或维护内部接线；基座表面做黑化处理，既降低杂散光反射，也与复古工业风格相匹配。支臂材料需兼顾可塑性与支撑刚性，过细会在灯头负重后抖动，过粗则影响造型和调节手感。实际选型时，应结合灯头重量确认步进电机扭矩、关节摩擦力和基座固定强度，确保在连续转动、震动和温升条件下仍保持稳定。
