农用拖拉机引擎防护外罩结构设计

这款发动机外罩主要适配中小马力农用拖拉机，安装在车头动力舱外侧，核心作用是为内部柴油机、散热器、管路与线束提供物理防护，同时整合整车前脸的造型与散热功能。从田间作业场景来看，农机常年在泥泞、秸秆碎屑、扬尘环境中运行，外罩需要阻挡泥水甩溅、作物残渣侵入动力舱，也能避免操作人员直接接触高温排气部件与运转传动件，降低安全隐患。

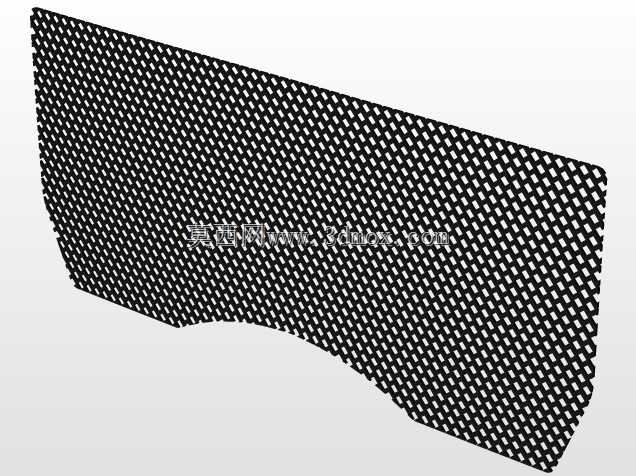

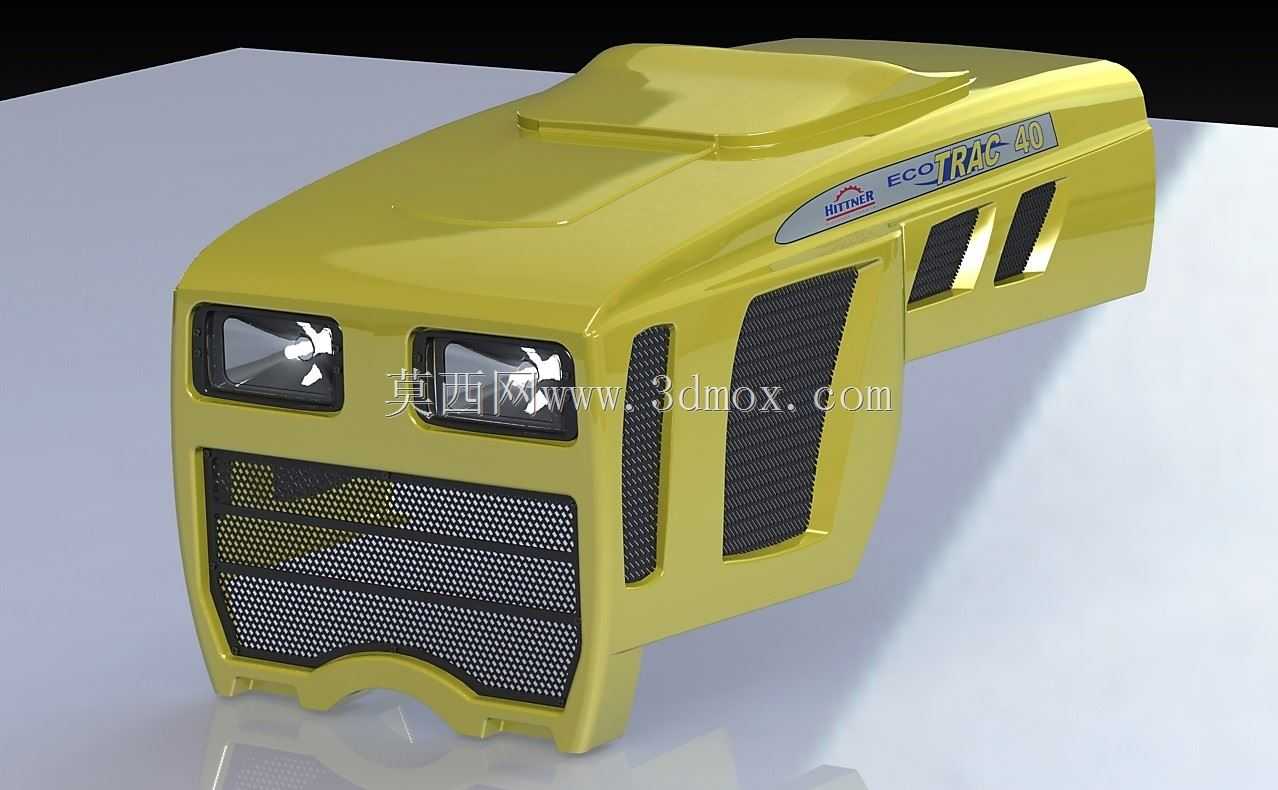

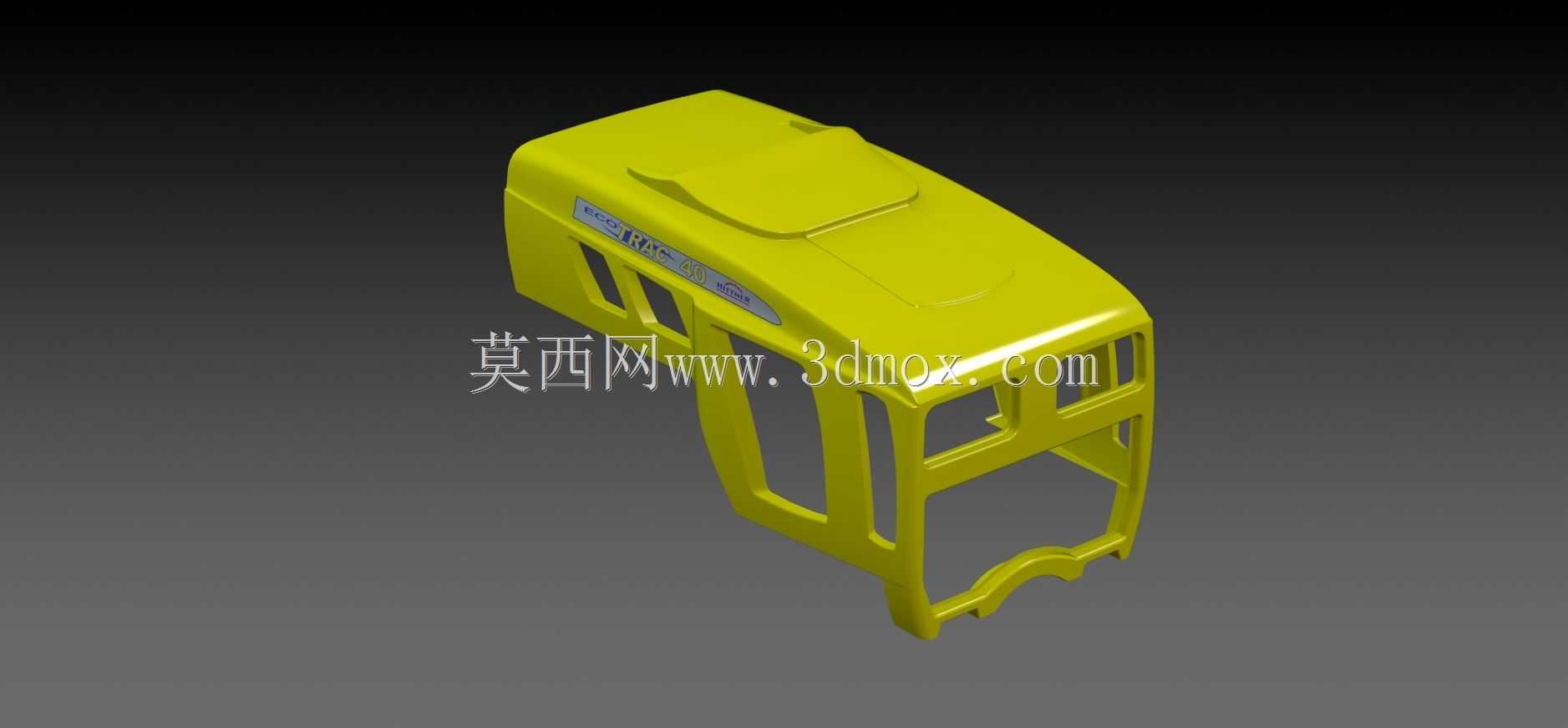

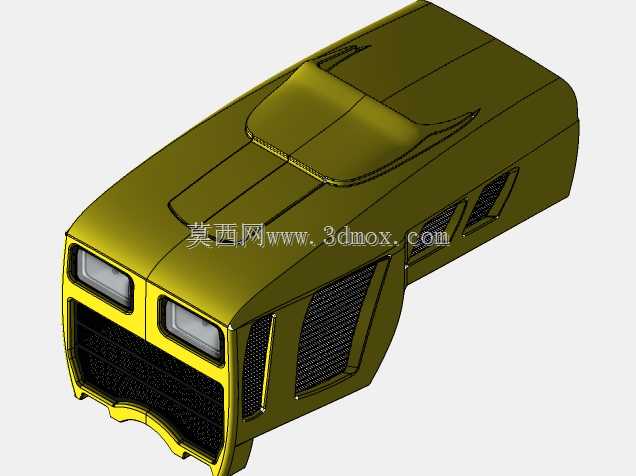

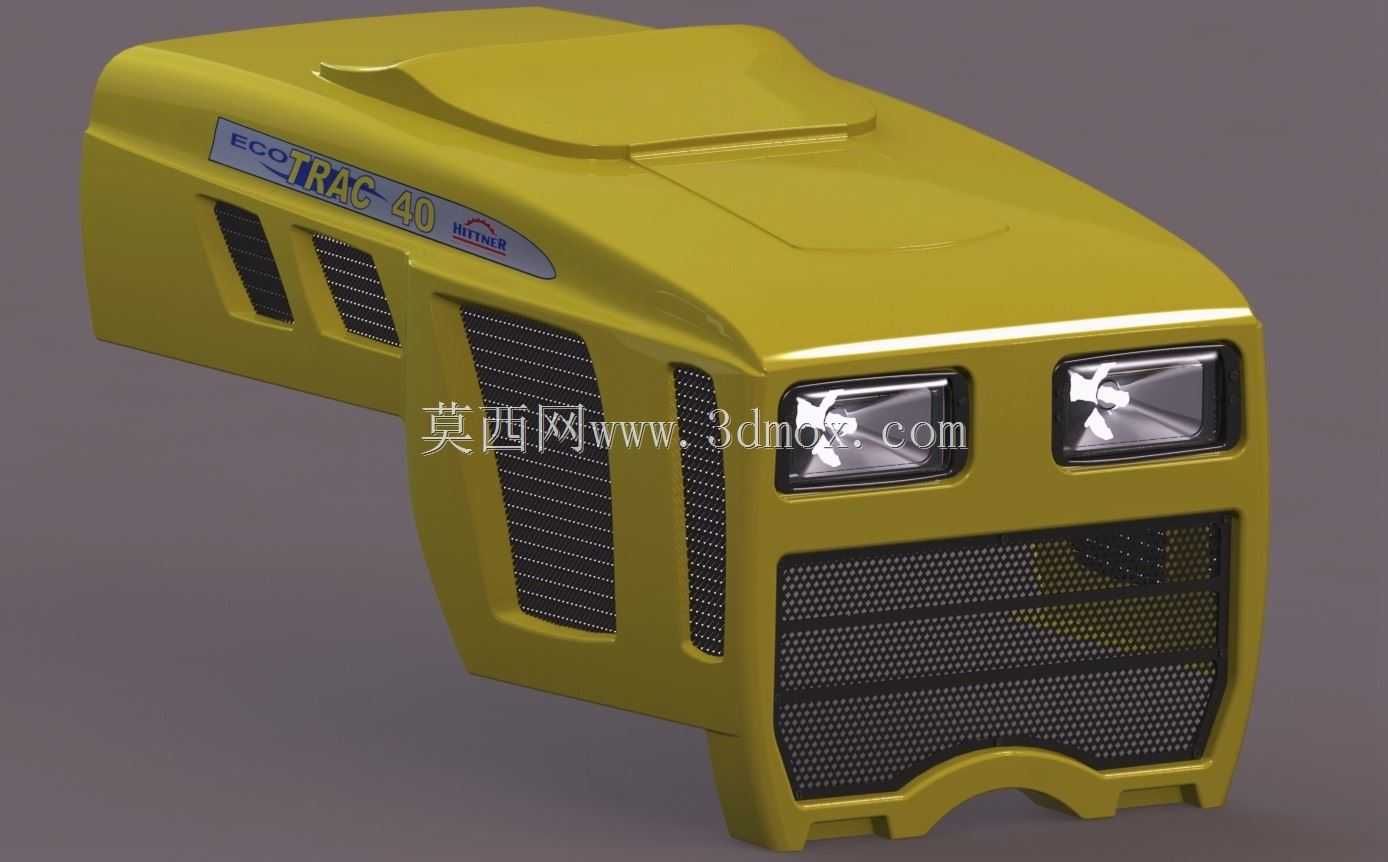

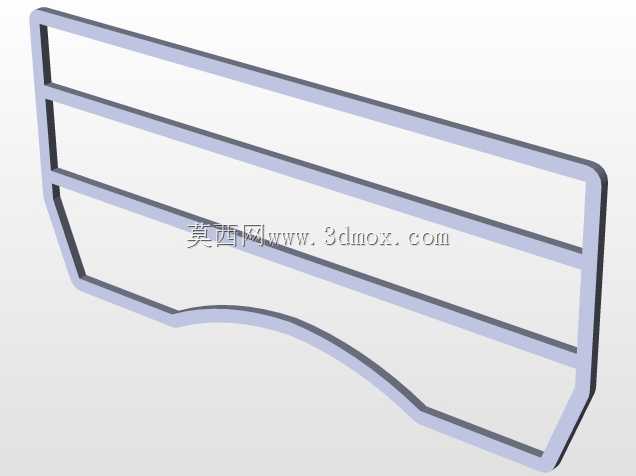

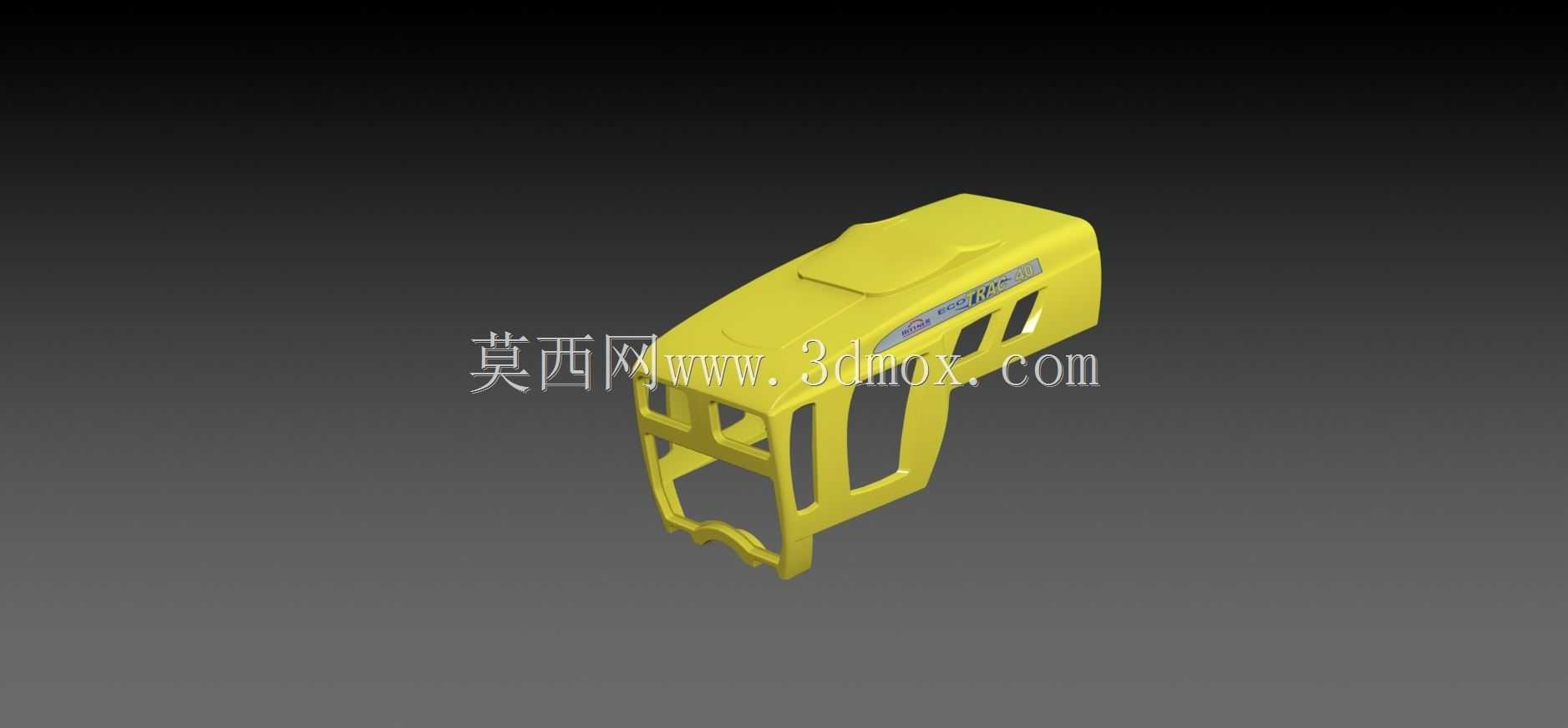

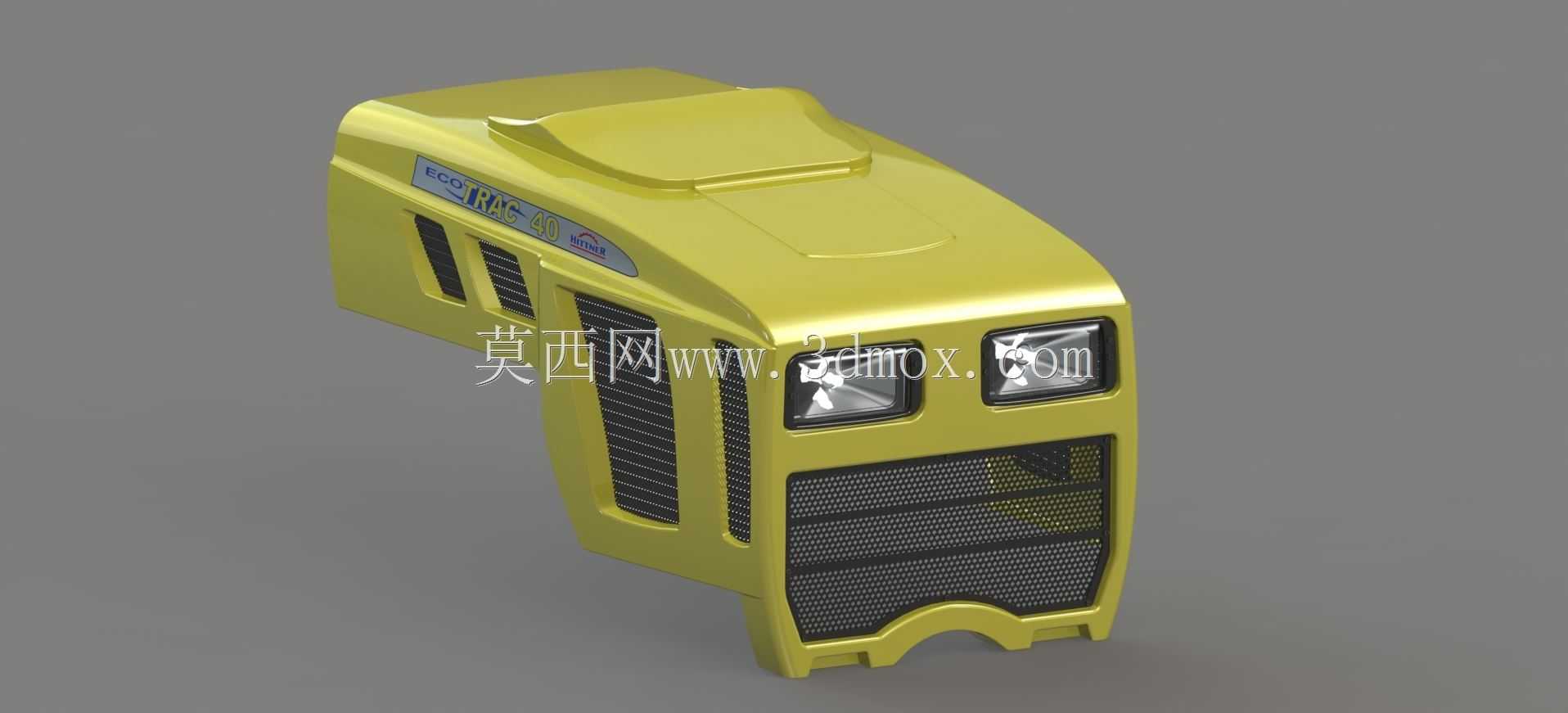

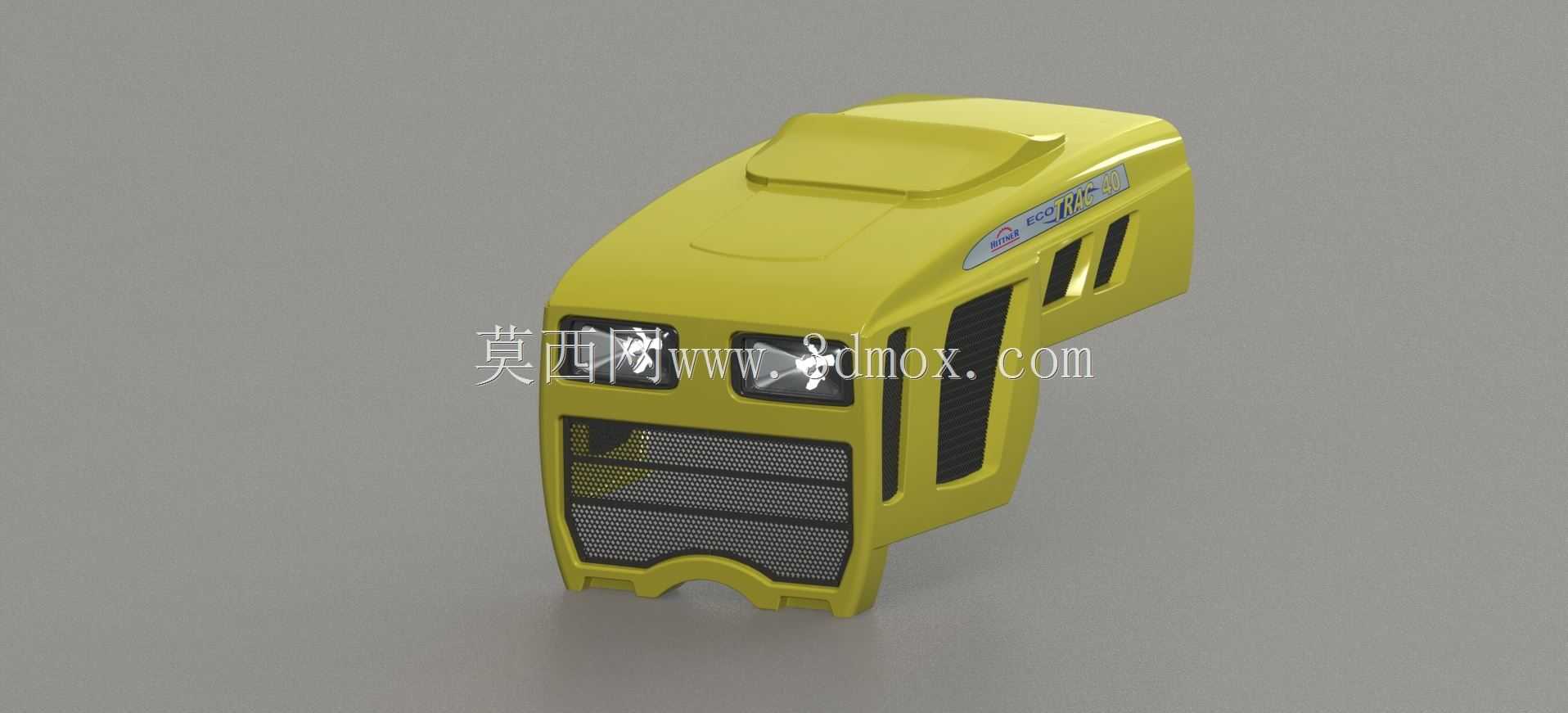

壳体整体采用流线型隆起造型，顶部预留的凸起结构可容纳空气滤清器或发动机气门室盖的安装高度，避免舱内部件与外罩发生干涉。前脸区域设置了大面积通风格栅，格栅开孔方向与散热器迎风面匹配，拖拉机行进时气流可直接穿过格栅带走冷却液热量，保障柴油机在持续重负荷作业时维持正常工作温度。格栅采用横竖交错的筋位布局，在保证通风面积的同时提升壳体正面抗冲击能力，田间行驶时即便被小土块、作物秸秆撞击，也不易出现凹陷变形。

两侧开设的竖向槽口兼顾散热与避让需求，可为发动机排气歧管、液压管路预留散热通道，同时作为整车前脸的造型特征区分不同机型版本。壳体侧边预留的安装孔位与车架支架对应，安装时通过螺栓固定在车头机架上，底部弧形缺口则避让前桥转向部件，保证前轮最大转向角度不受外罩限制。设计过程中需要严格控制壳体与内部运动部件的安全间隙，尤其是发动机悬置存在震动位移、散热器带膨胀余量的区域，边界尺寸需预留足够缓冲空间，避免整机运行时出现磕碰异响。

外罩表面的曲面过渡兼顾冲压工艺可行性，大面无急剧转角，可降低钣金冲压或滚塑成型的工艺难度，同时减少应力集中区域。前脸两侧的灯位安装槽直接集成在壳体上，无需额外焊接灯具支架，既简化装配工序，也能保证灯具定位精度。对于农机售后维护场景，外罩采用可拆卸式固定结构，松开周边螺栓即可整体掀开或拆下，方便日常检查机油液位、清理散热器堵塞的碎屑、更换空气滤芯，无需拆解过多附属部件。这类外罩的设计需要平衡防护、散热、装配与维护多重需求，不能只追求外观造型而忽略农机实际作业的耐用性要求。
