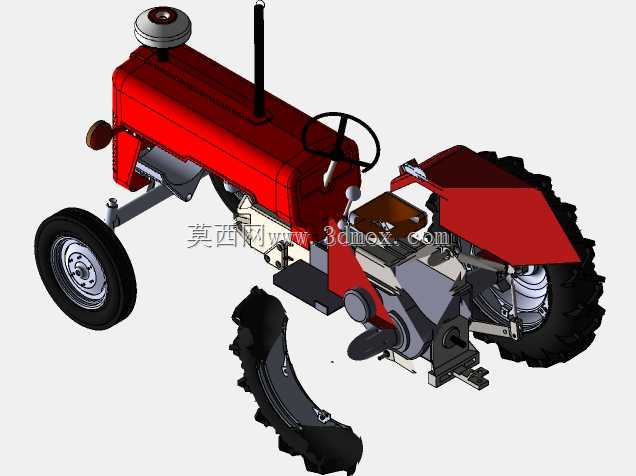

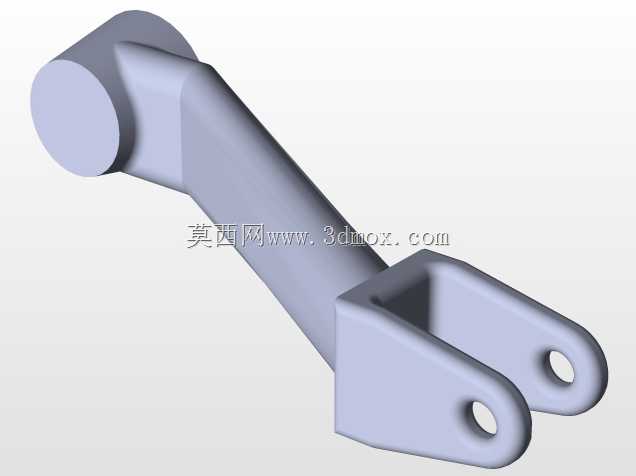

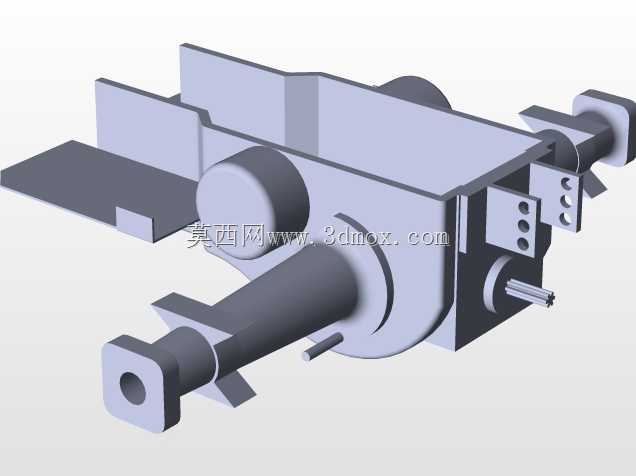

小型农用轮式拖拉机整机结构三维设计

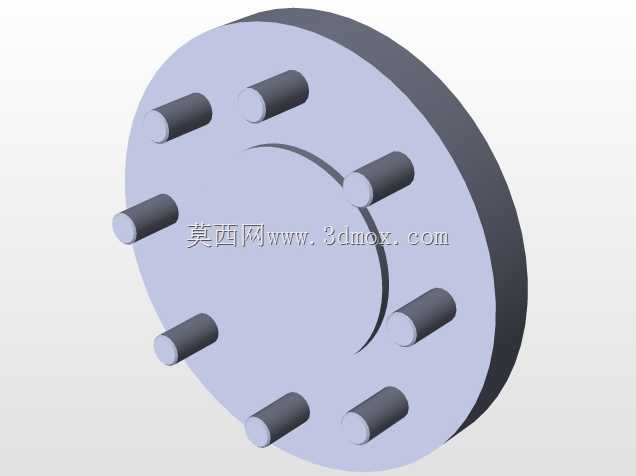

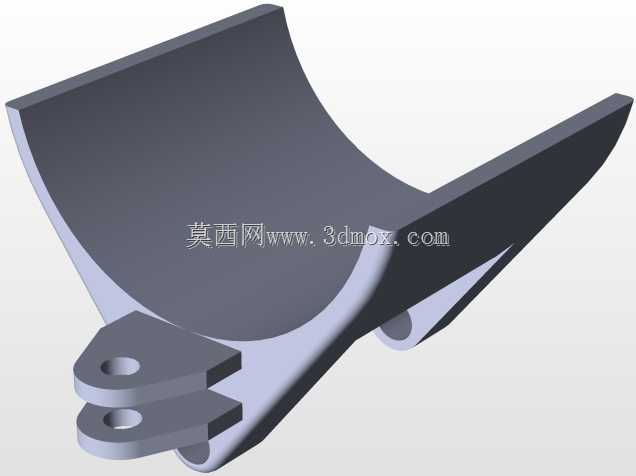

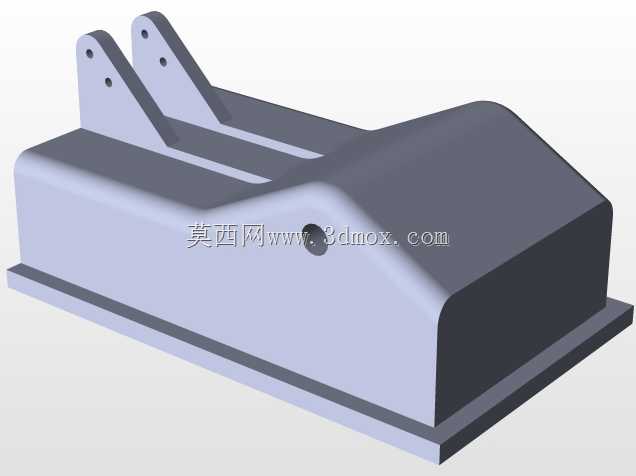

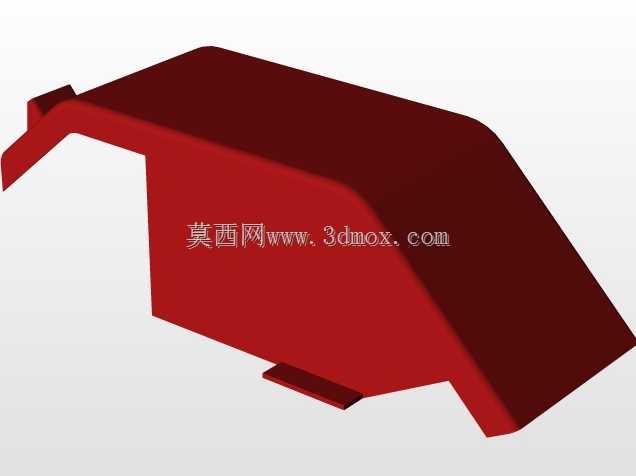

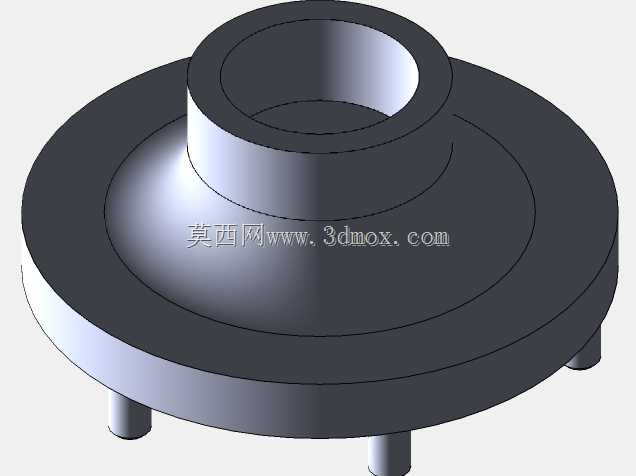

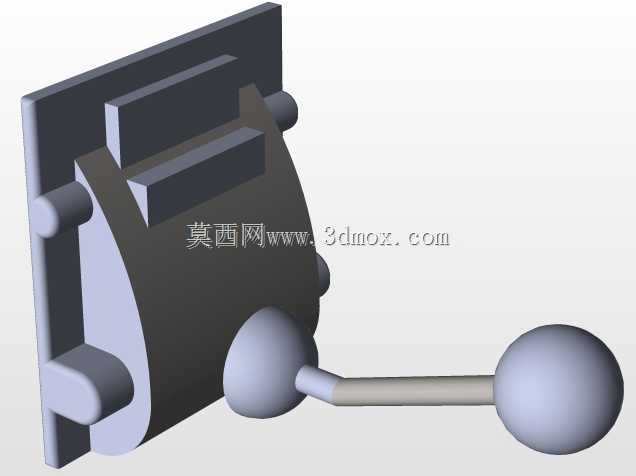

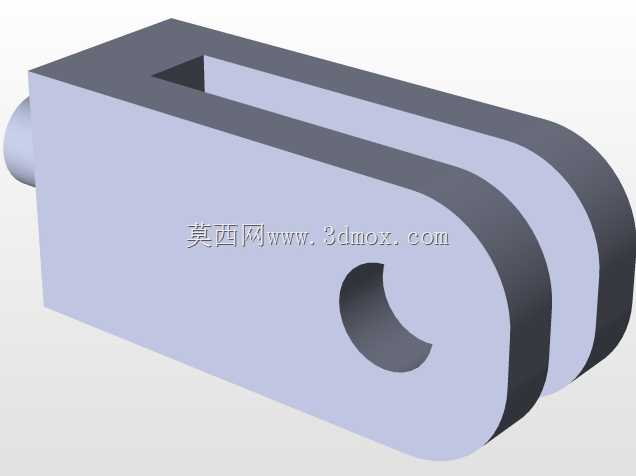

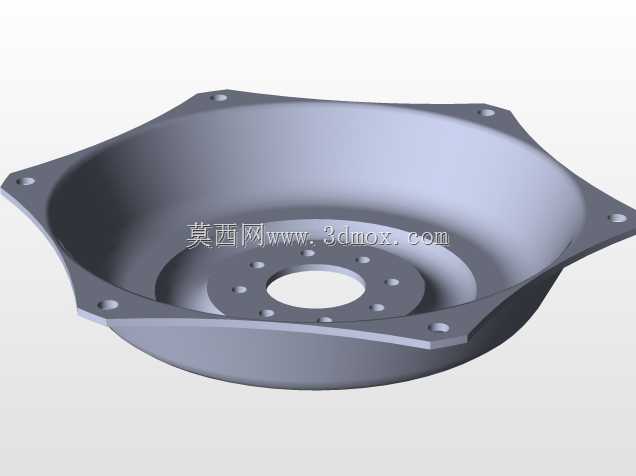

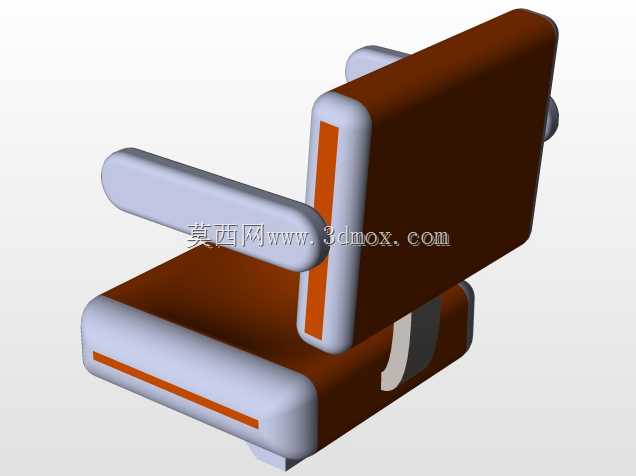

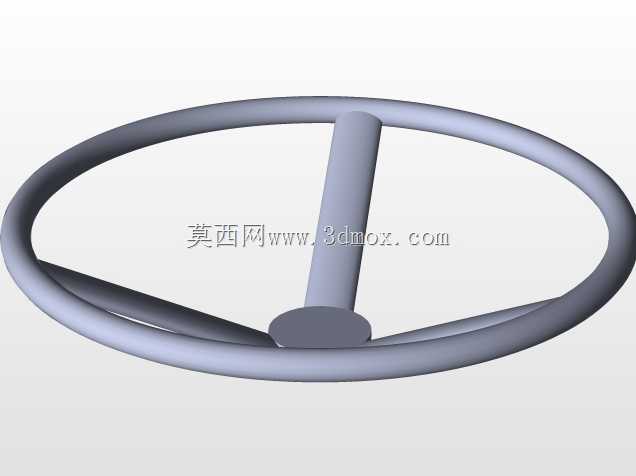

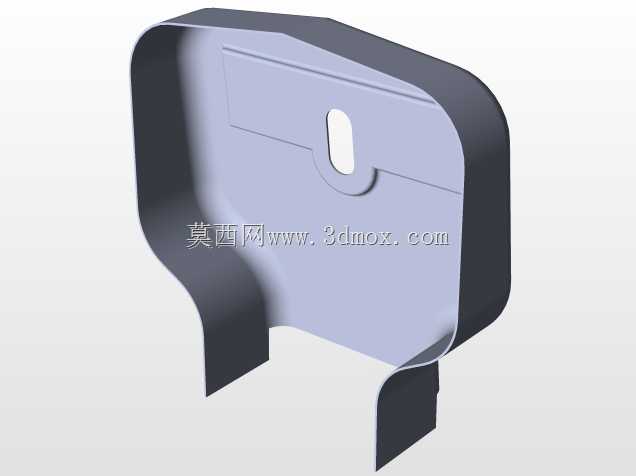

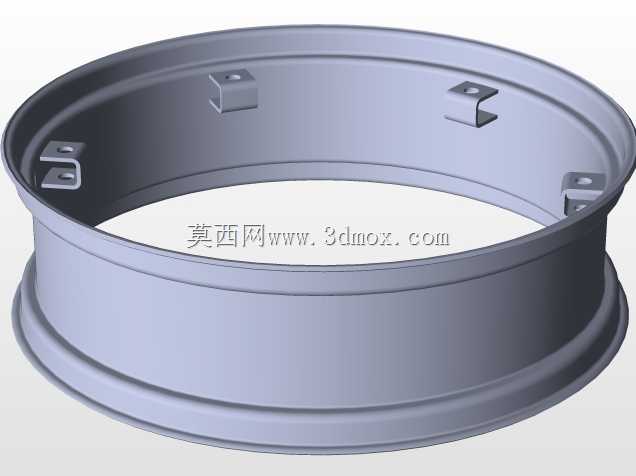

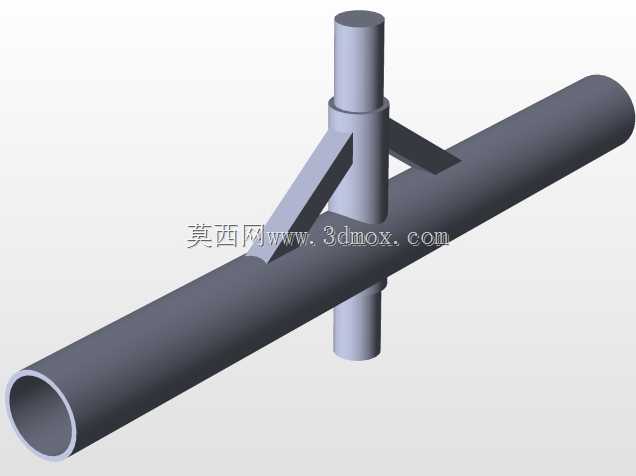

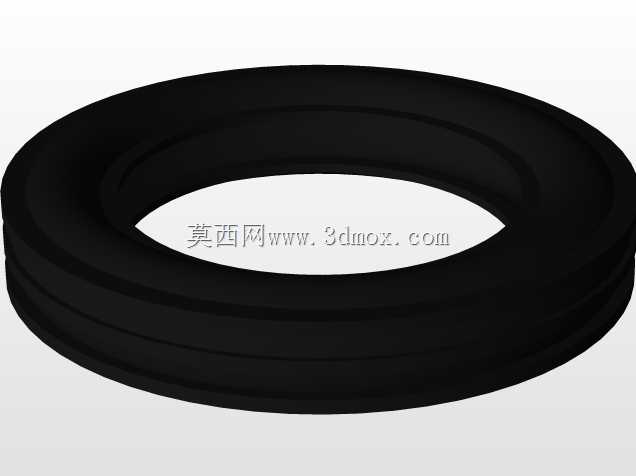

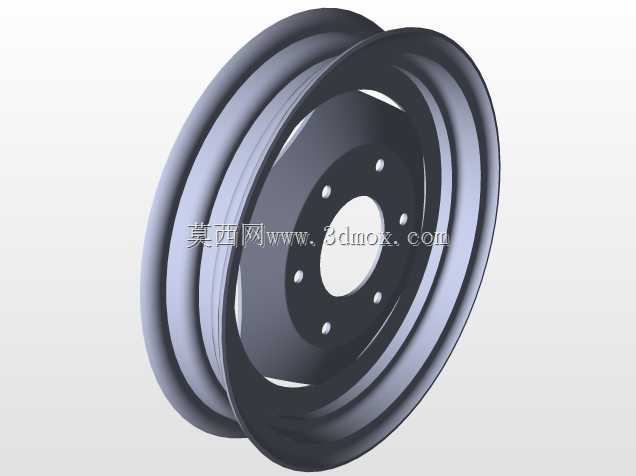

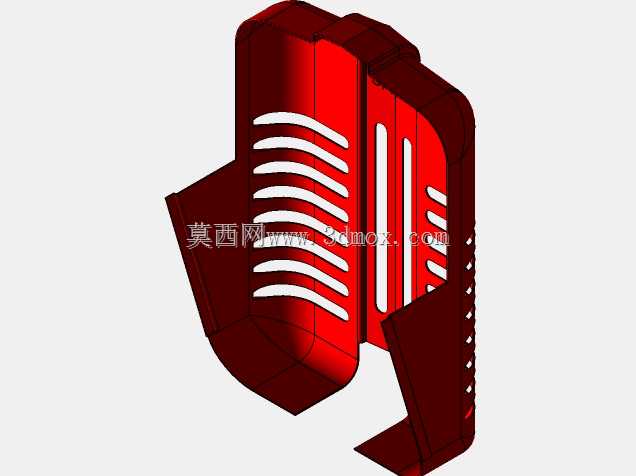

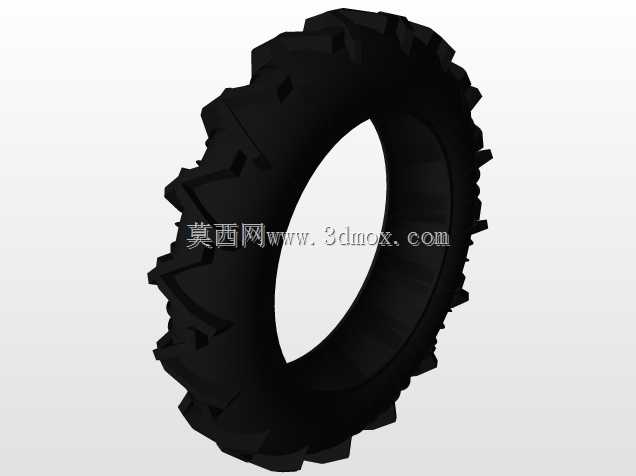

这款轮式拖拉机的三维结构设计，首先围绕丘陵山地小块耕地、果园行间作业的实际场景展开，区别于大马力连片作业机型，整体尺寸控制适配窄幅通行需求，前轮轮距预留1.1-1.3米调节区间，后轮轮距匹配1.2-1.5米耕作垄距，整机长度不含后悬挂作业部件时控制在2.6米以内，最高点为排气筒位置，离地高度不超过1.4米，能够顺利进入冠幅较低的密植果园、坡度不大于15度的山地梯田完成作业，不会出现刮碰果枝、转弯半径不足卡滞的问题。从功能实现逻辑来看，整机采用前置发动机后轮驱动的经典布局，发动机舱预留足够散热通风间隙，油箱布置在驾驶座下方位置，既平衡前后轴载荷分配，也能避免田间作业时枝桠剐蹭造成油箱破损。转向系统采用蜗轮蜗杆结构，转向力矩传递直接，前轮转向角设计最大可达40度，最小转弯半径控制在3.2米以内，适配小块地频繁转向掉头的作业需求。传动系统从离合器输出后，通过变速箱实现多档位转速匹配，兼顾低速大扭矩耕作作业与中短途转场行驶需求，后动力输出轴转速匹配常规旋耕、开沟、起垄等农机具的输入转速要求，后悬挂机构采用标准三点式连接结构，安装挂接边界符合通用农机具接口尺寸，能够直接适配市面上多数小型后挂作业机具，无需额外改制连接支架。设计过程中重点考虑了田间作业的维护便利性，发动机侧盖、变速箱检修口都预留了足够的操作空间，日常更换机油、调整离合器间隙、检修传动部件时，无需大范围拆解外壳结构。行走系统前轮采用导向花纹轮胎，后轮采用大深度人字花纹轮胎，胎面宽度与接地比压经过匹配，在湿润黏重的耕地里作业时能够减少打滑概率，同时避免过度碾压土壤造成板结。驾驶区域没有设置封闭驾驶室，一方面控制整机重量，降低松软地块的下陷风险，另一方面也方便操作人员随时观察周边作业环境、调整后挂农具的作业深度，操纵杆、方向盘、制动踏板的布置位置符合常规农机操作习惯，操作人员无需额外适应即可上手。整机配重设计上，前部预留了配重块安装位，后悬挂挂载重型农具时可以通过加装前配重来平衡轴荷，避免作业时翘头，同时所有外露的传动部件都预留了防护结构安装位，能够防止田间杂草、秸秆卷入旋转部件造成故障。
