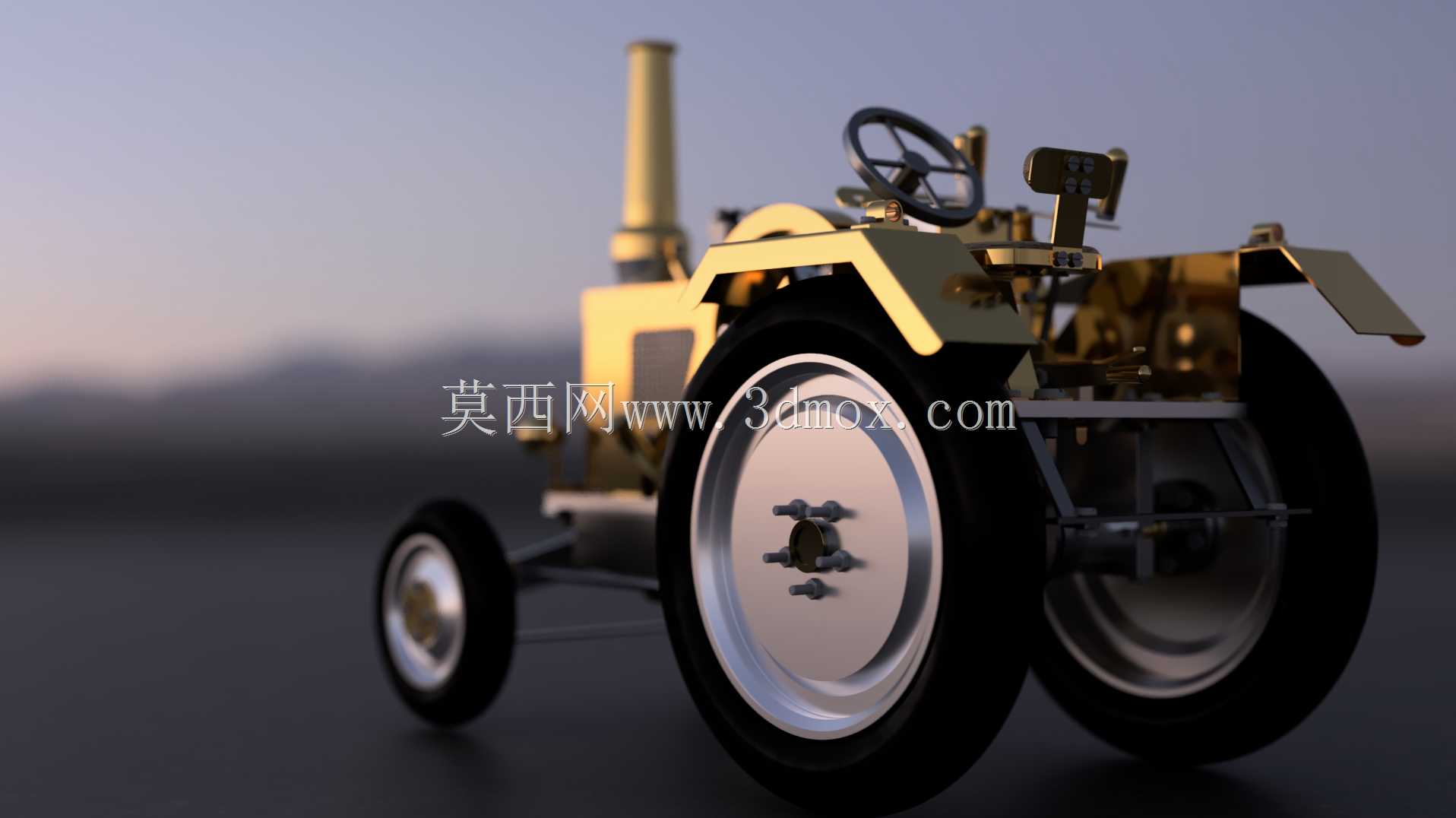

复古LANZ微型农用拖拉机精细结构设计

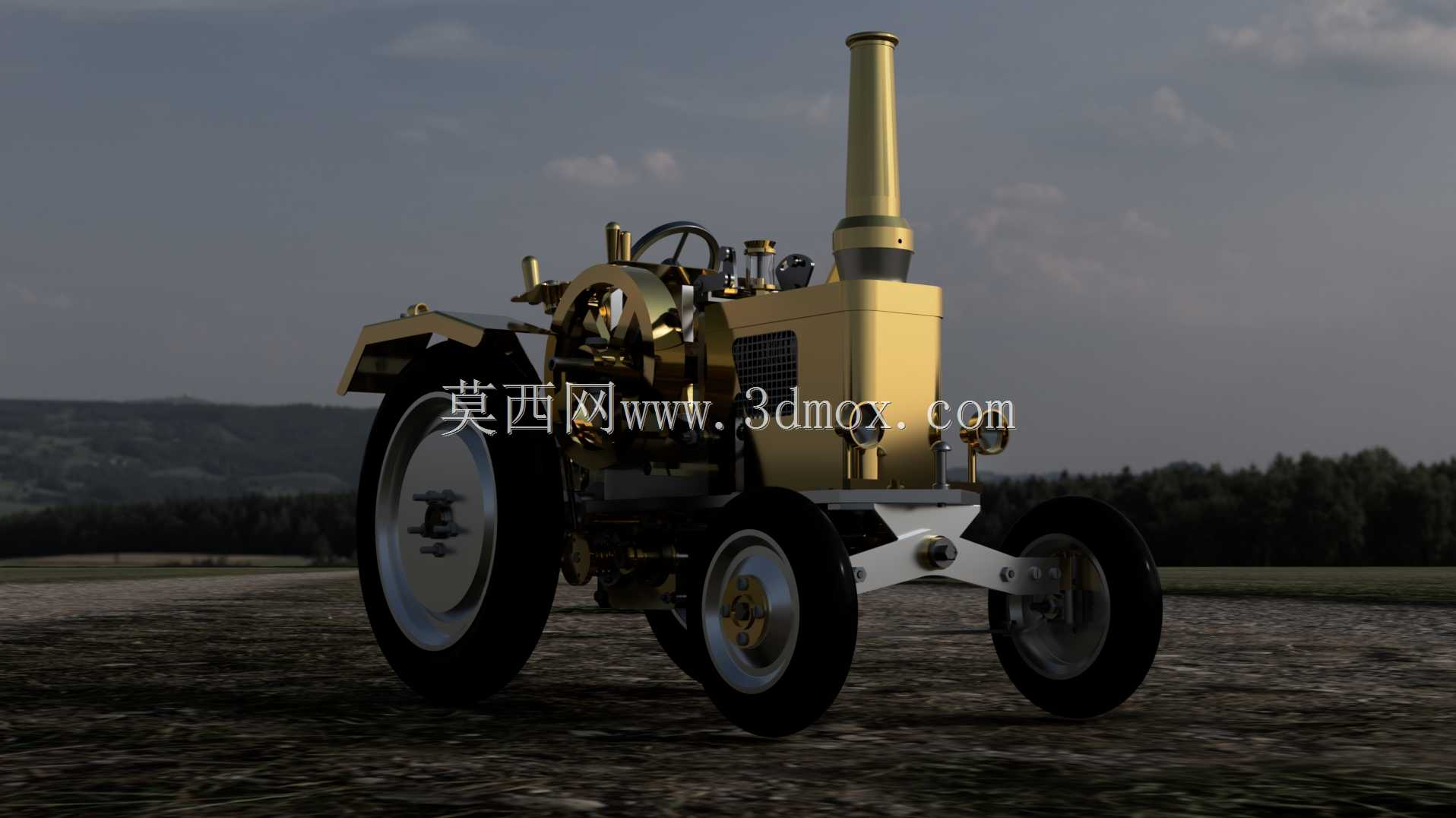

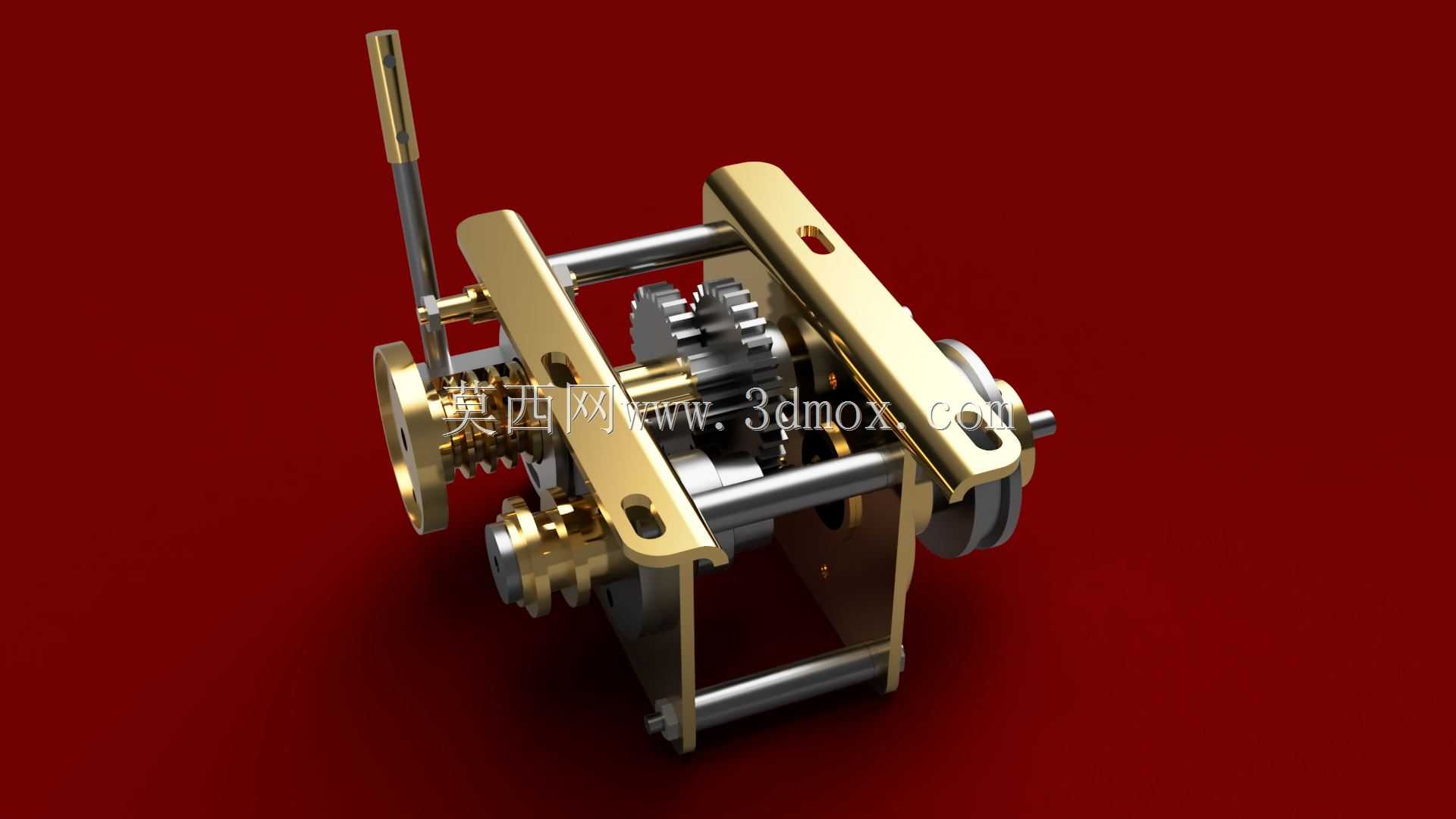

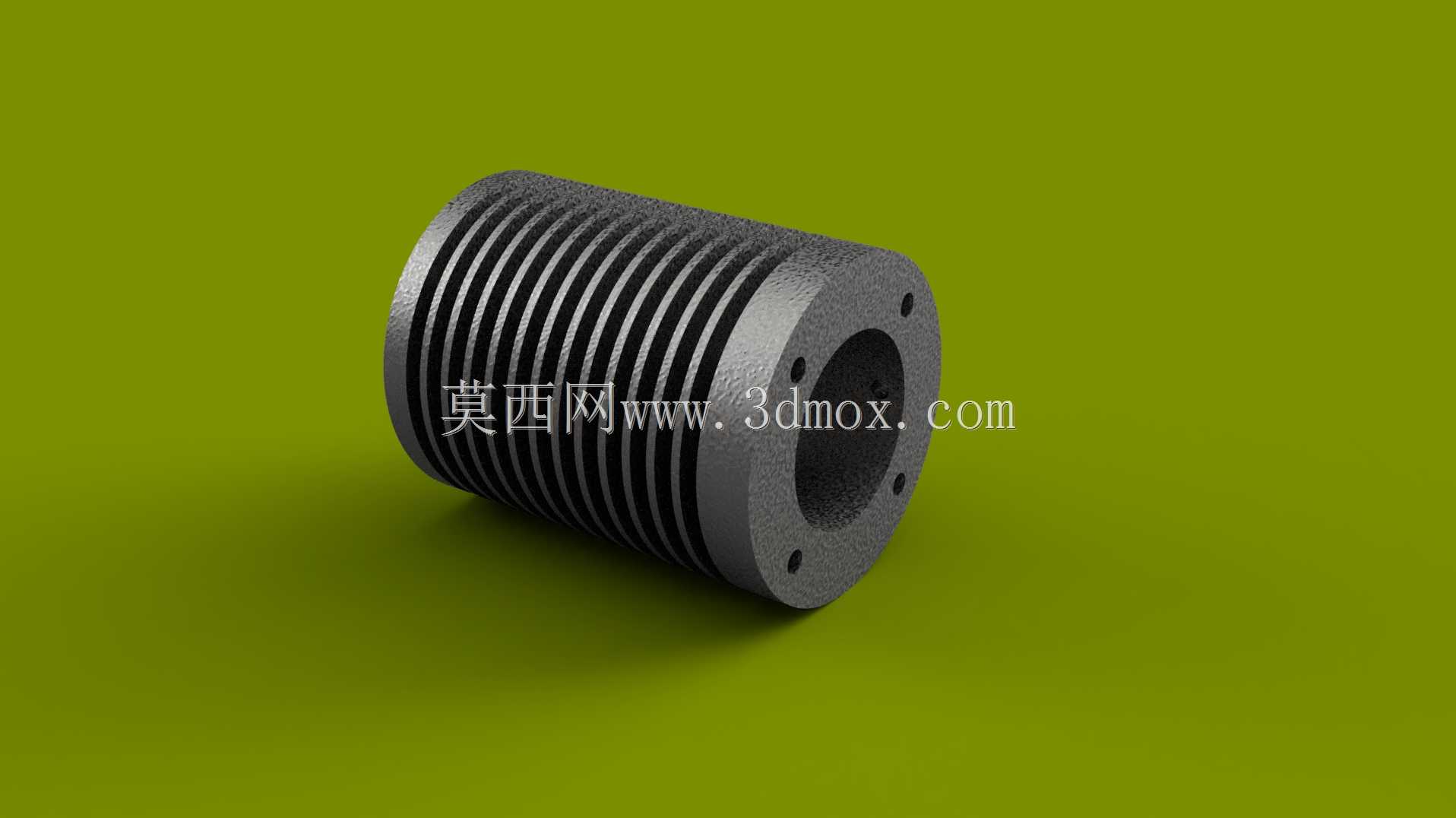

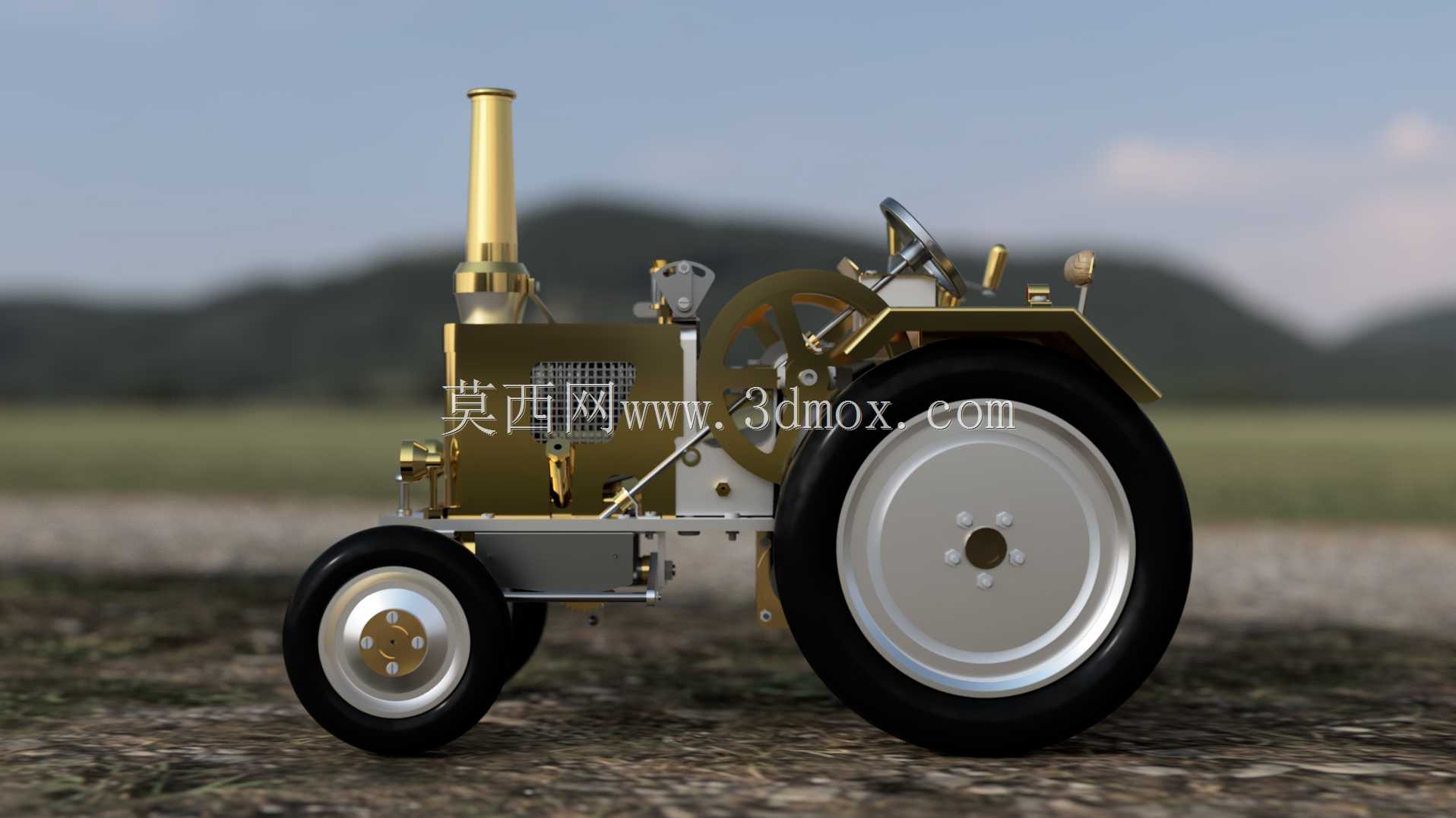

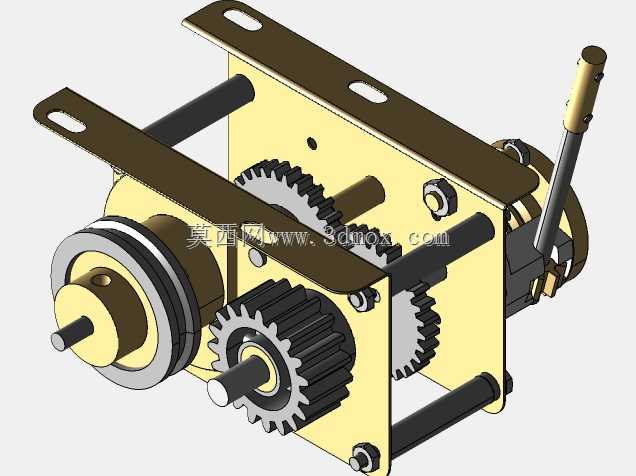

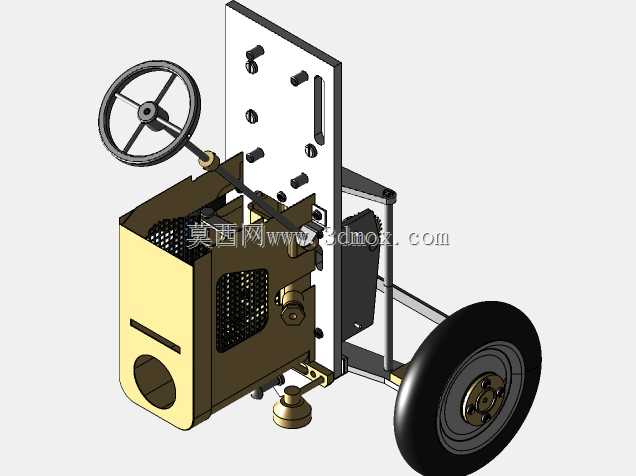

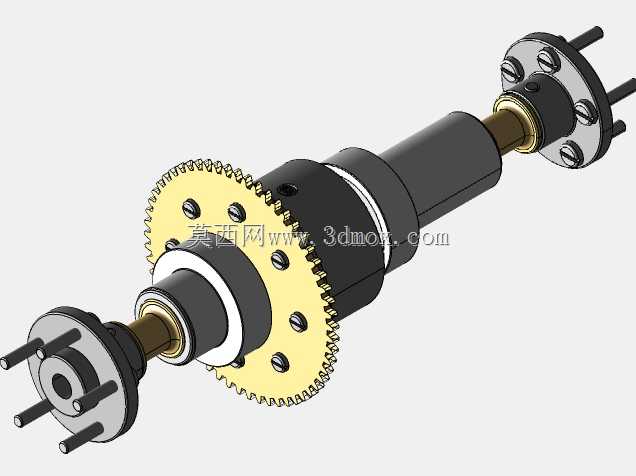

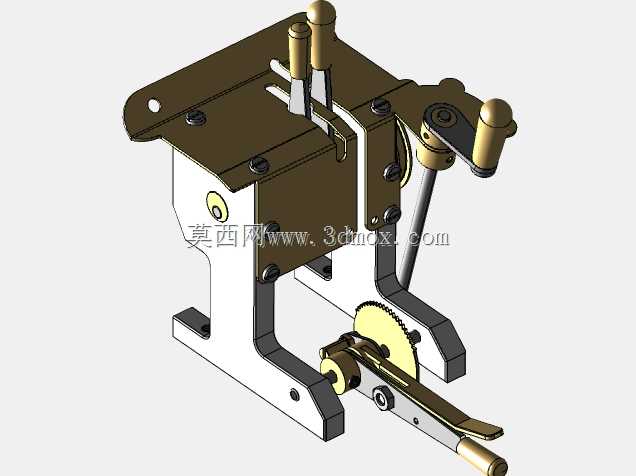

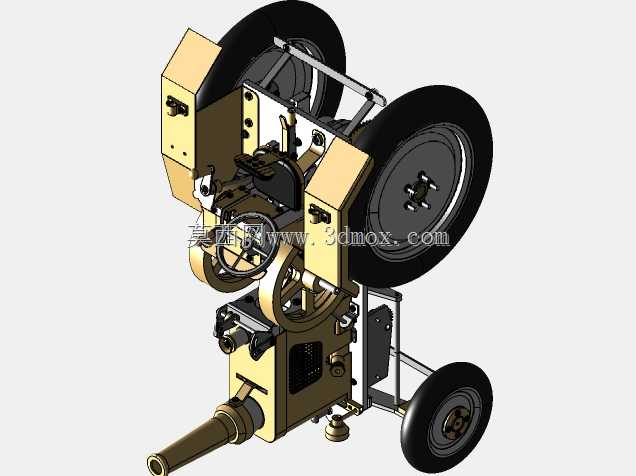

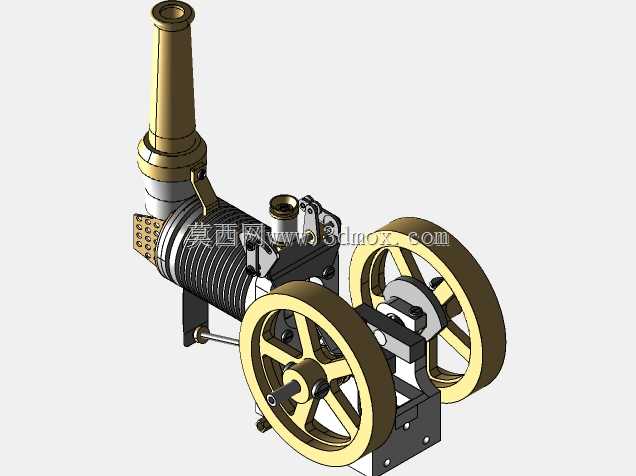

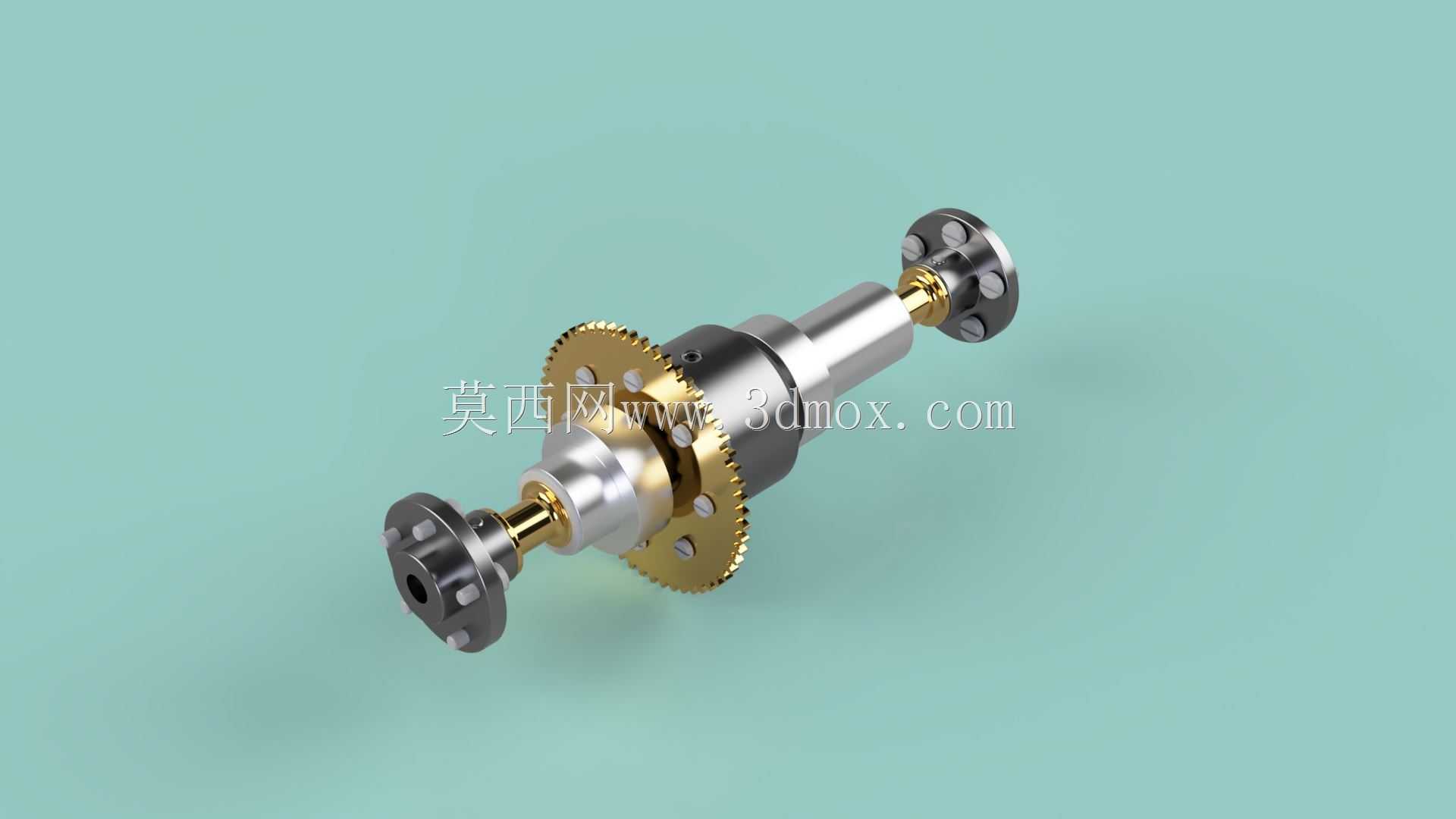

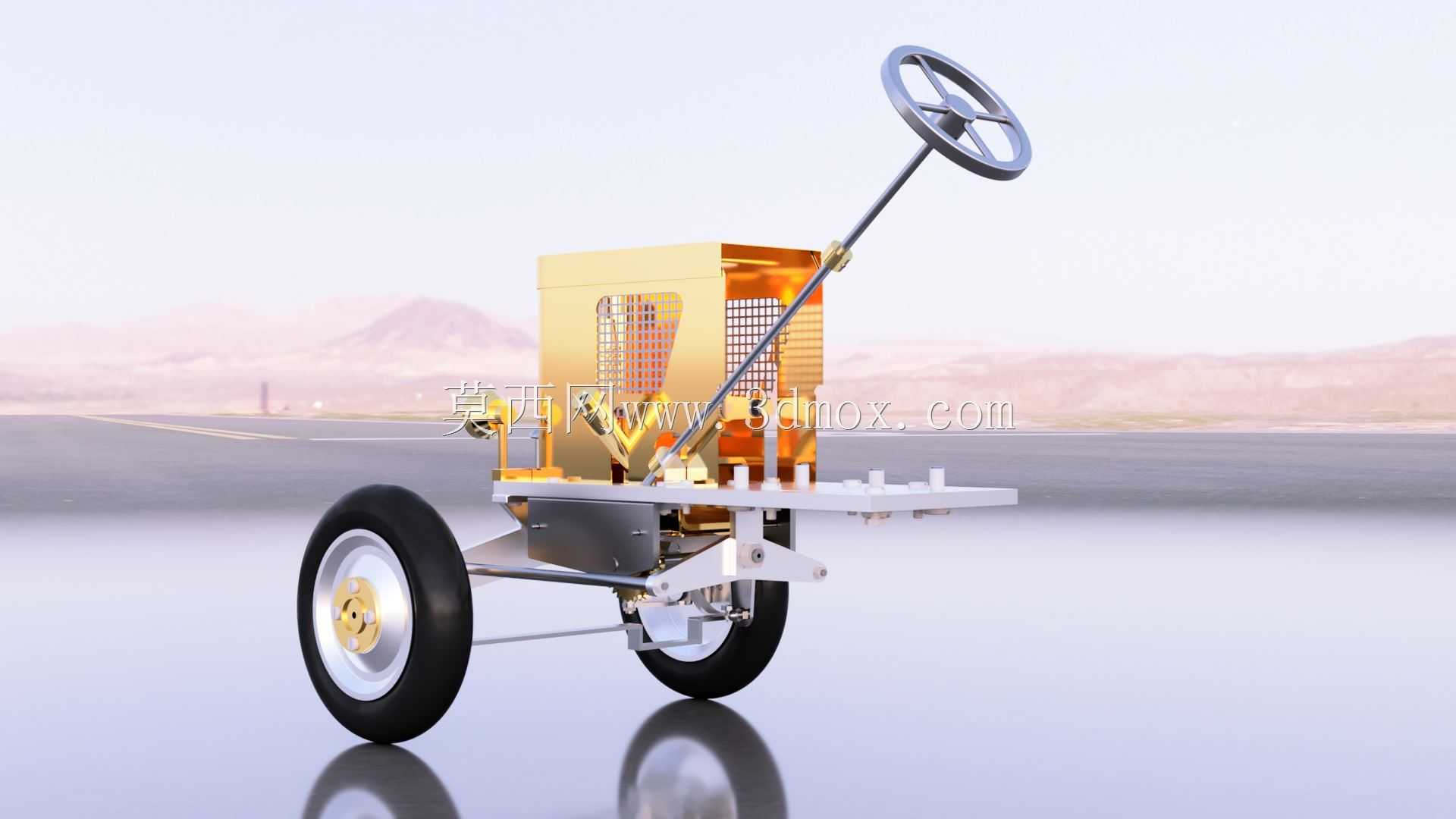

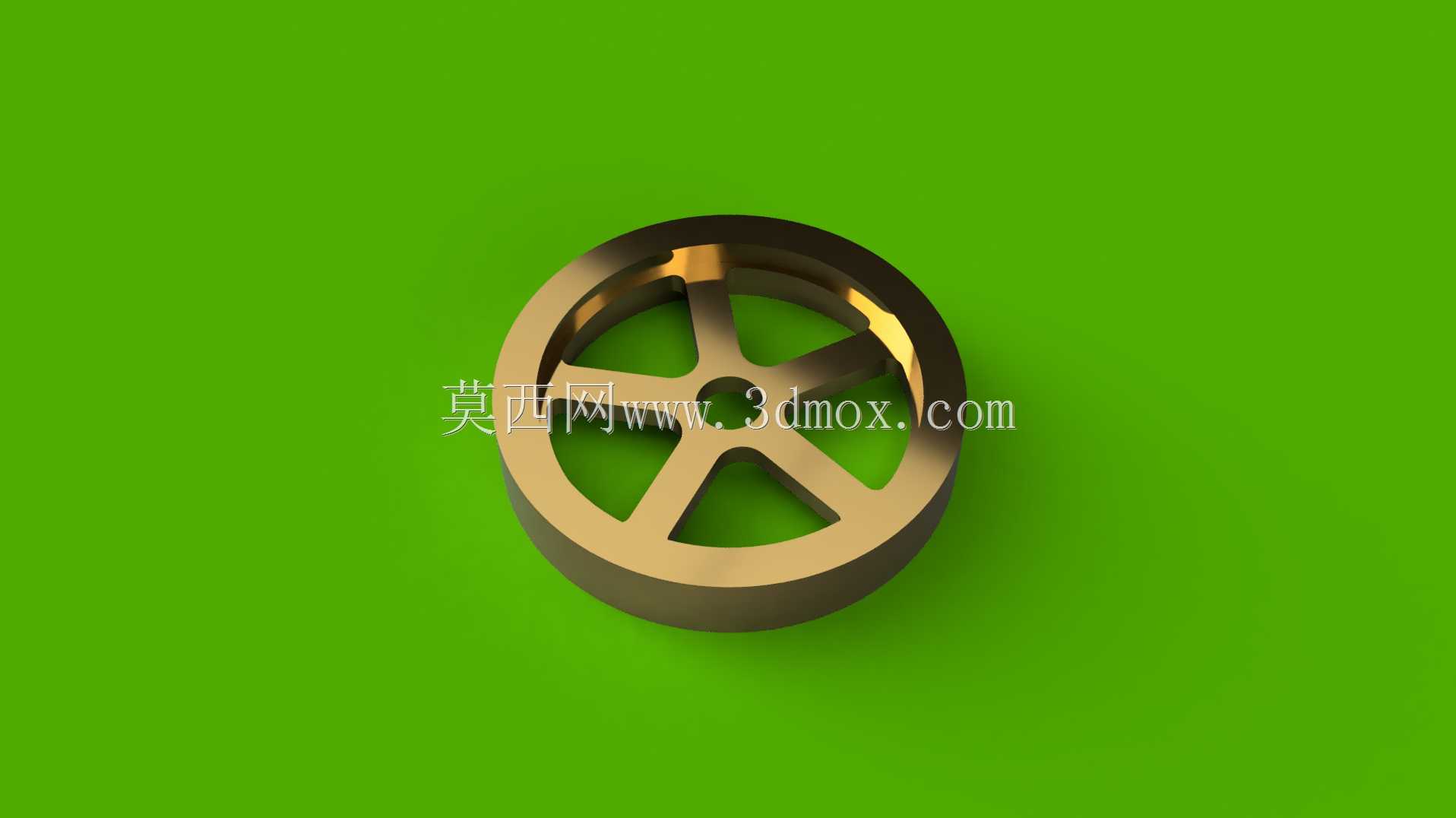

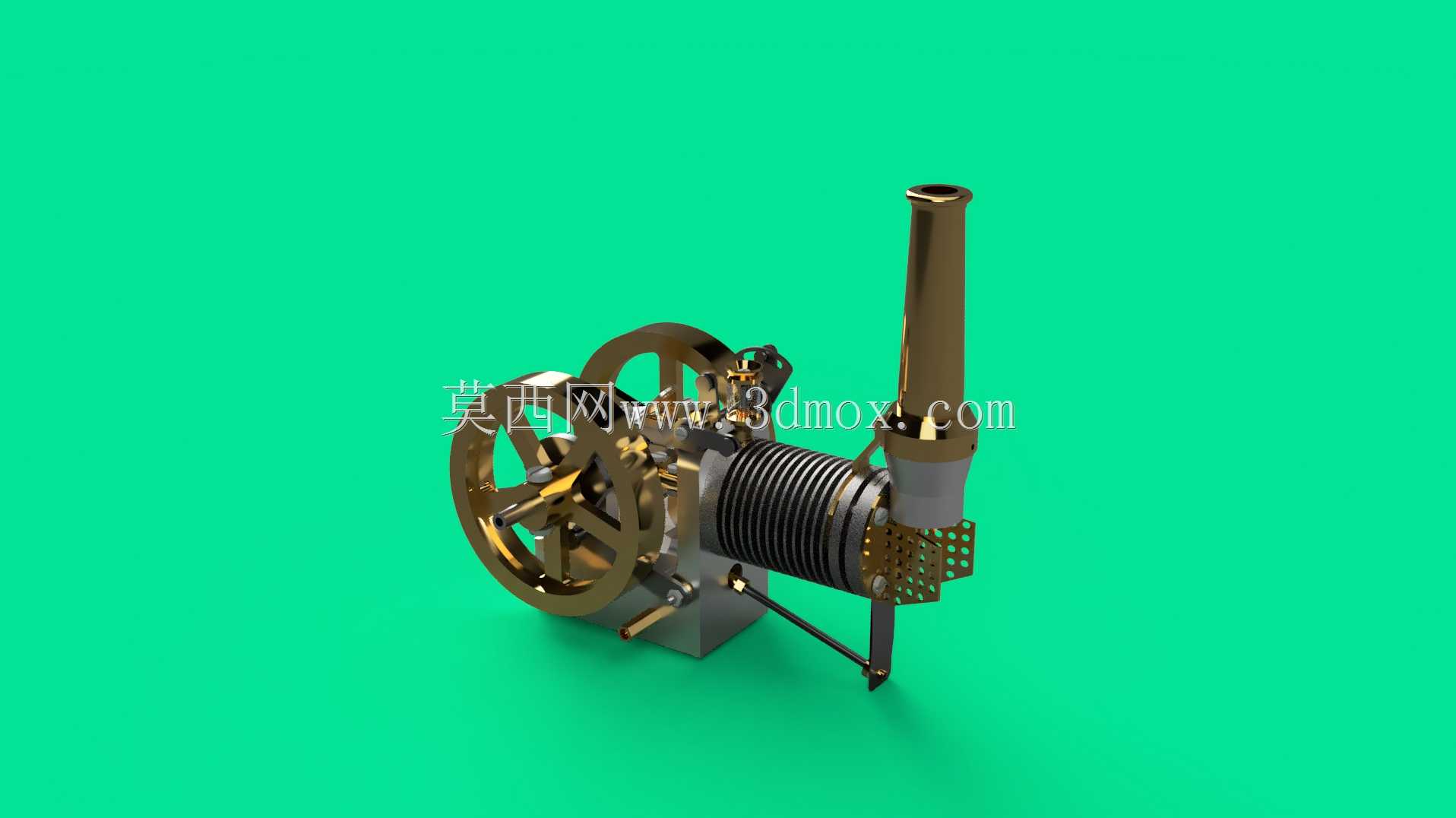

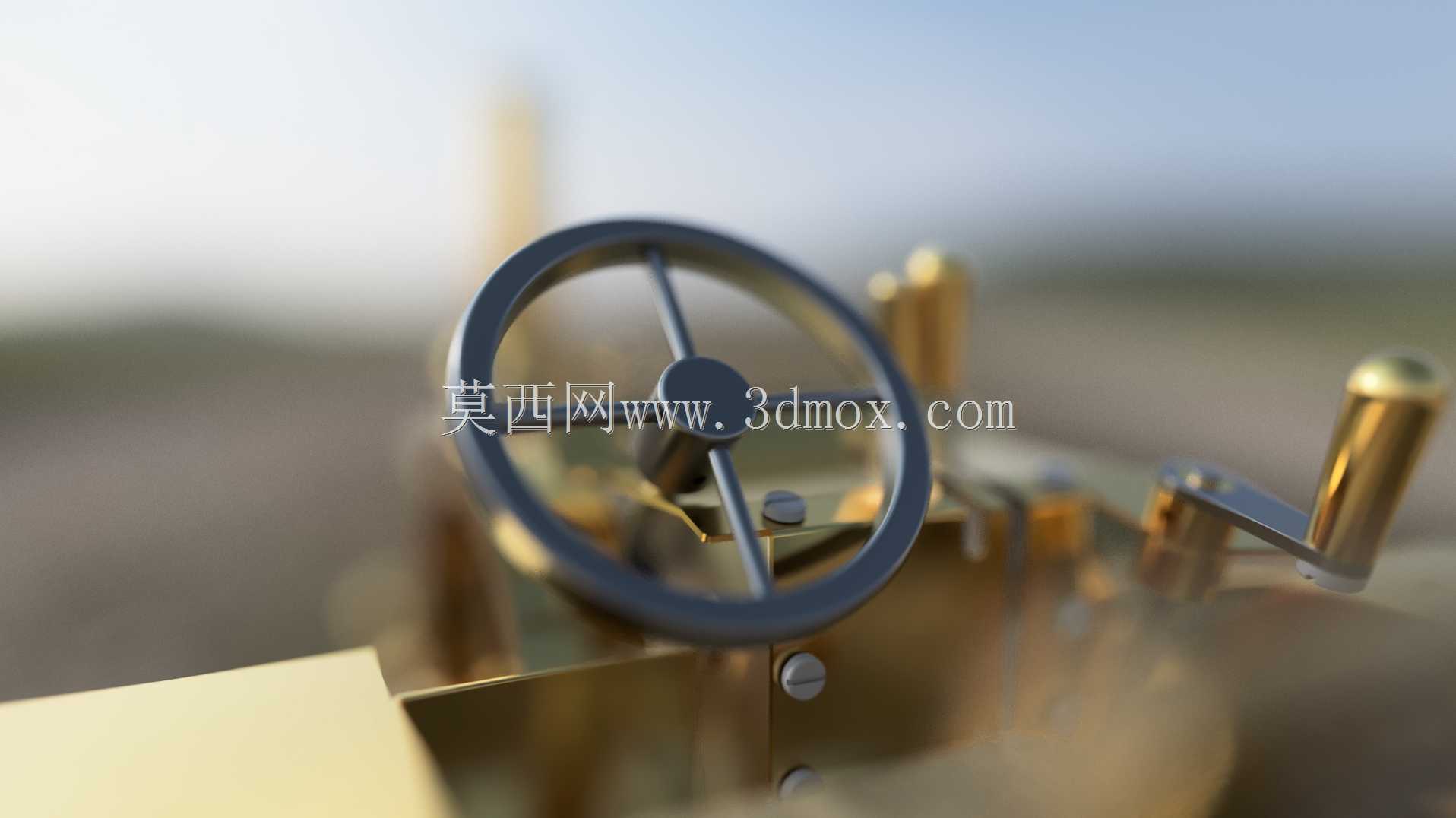

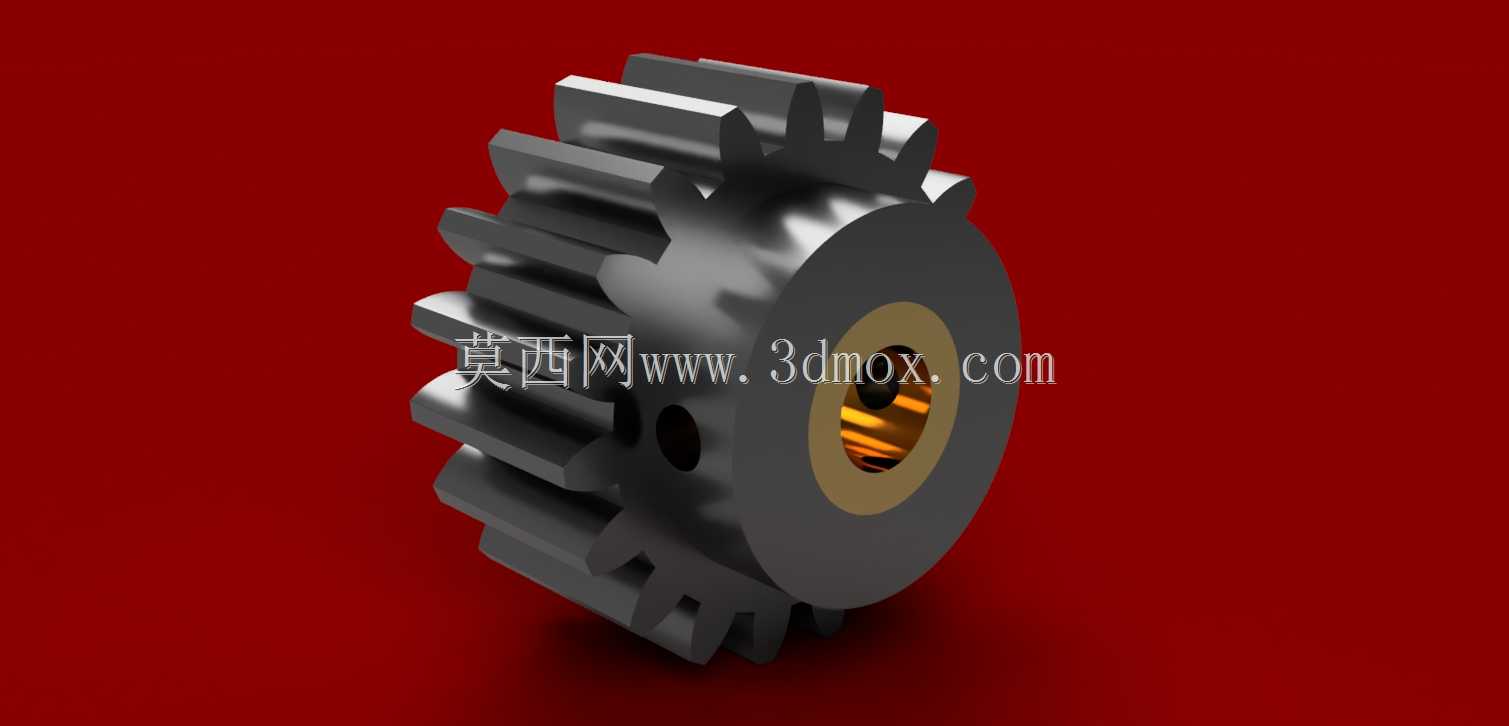

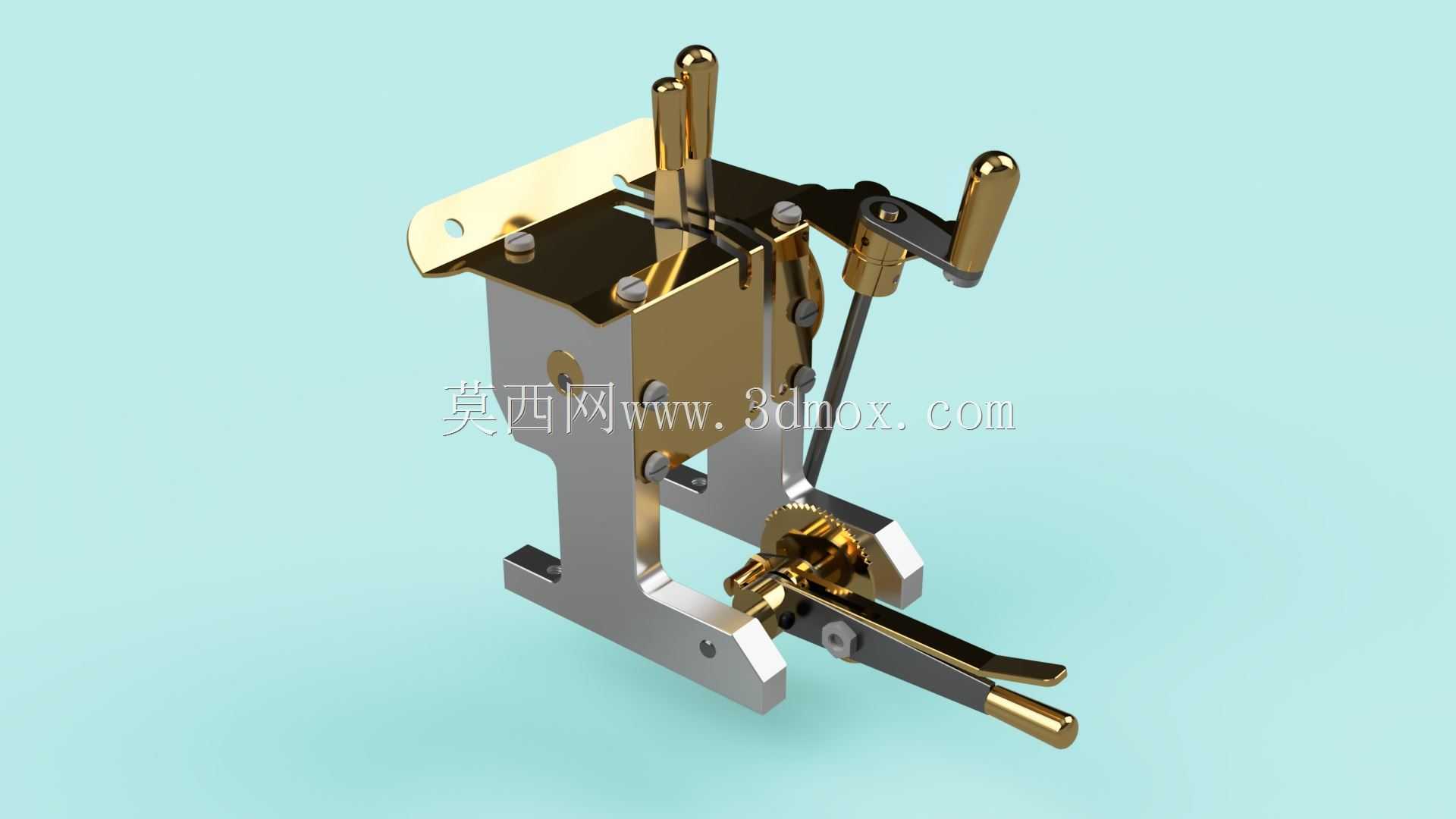

这款微型轮式牵引设备的结构设计，完全围绕小型地块作业、庭院维护、复古农机收藏展示等场景展开，区别于大马力农用拖拉机的重载定位，整体结构紧凑，转向半径控制在极小范围，能够在狭窄的果园行间、庭院边角、小型菜园区域完成灵活转向与作业，不会对周边作物或硬质铺装造成额外碾压损伤。从功能布局来看，立式单缸动力单元布置在机身中部靠前位置，高耸的排气结构既满足高温废气的高位排放需求，避免作业时废气直吹地面扬尘，也预留了足够的消音组件安装空间，降低作业时的噪音传导。外露的飞轮与传动齿轮组采用侧置布局，既方便日常维护时的点检与润滑操作，也通过齿轮直接啮合的传动路径减少动力损耗，将动力输出轴的扭矩直接传递至后置驱动轮，省去了复杂的中间传动结构，降低了小型设备的故障概率。行走系统采用前小后大的轮径配置，前轮为窄幅导向轮，转向节的设计预留了足够的摆角空间，配合后置大直径驱动轮的深纹路胎面，能够在松软泥地、碎石路面、轻度坡地都获得足够的抓地力，驱动轮的轮毂采用分体式装配结构，轮辋与辐板通过螺栓紧固，方便后期更换轮胎或调整轮距，适配不同垄距的作业需求。机身的操作部件全部采用外露式布置，转向盘、油门调节手柄、离合操纵杆都布置在操作人员触手可及的位置，没有多余的覆盖件遮挡，一方面降低了整机的制造成本，另一方面在户外作业时如果出现秸秆、泥土缠绕操纵机构的情况，能够快速清理排除故障。整机的安装边界经过反复校核，所有外露的管路、操纵杆件都没有超出轮距的投影范围，避免在狭窄空间作业时发生刮碰，机身底部的离地间隙控制在合理区间，既能够越过田埂、小石块等障碍物，也不会因为重心过高导致坡地作业时侧翻。材质选用上覆盖了铸铁、青铜、黄铜、低碳钢、弹簧钢等多种工程材料，不同受力部位匹配对应性能的材料，比如承受冲击载荷的车架部分采用低碳钢焊接结构，耐磨的传动齿轮采用青铜材质加工，密封配合面采用黄铜构件，减震与复位部件采用弹簧钢制作，在控制整机重量的同时保证了结构强度与使用寿命。装配逻辑上采用模块化设计思路，动力模块、传动模块、行走模块、操纵模块都可以独立拆分，不需要专用工具就能够完成大部分部件的拆解维护，非常适合小型农机用户的日常保养需求，也适合作为机械结构教学的演示载体，直观展示内燃机动力牵引设备的完整传动逻辑与结构组成。
