边缘发火式22口径长弹结构设计

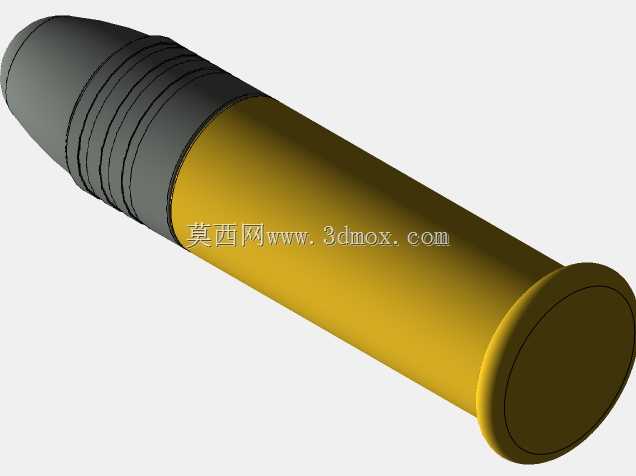

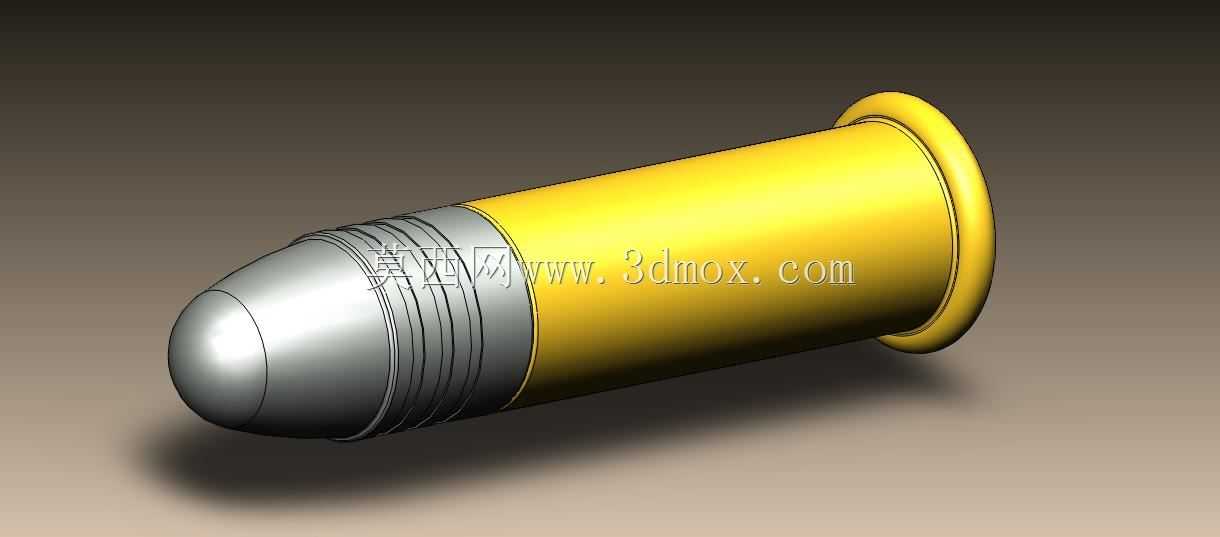

该模型呈现的是.22口径边缘发火长弹的完整实体结构，这类弹药在民用射击训练、小型狩猎、竞技运动以及室内靶场设备中应用极为广泛。由于其装药量小、后坐力低、枪口噪声相对可控，常被用于轻型步枪、手枪的弹道测试夹具、自动装弹机演示机构以及教学用剖视教具。

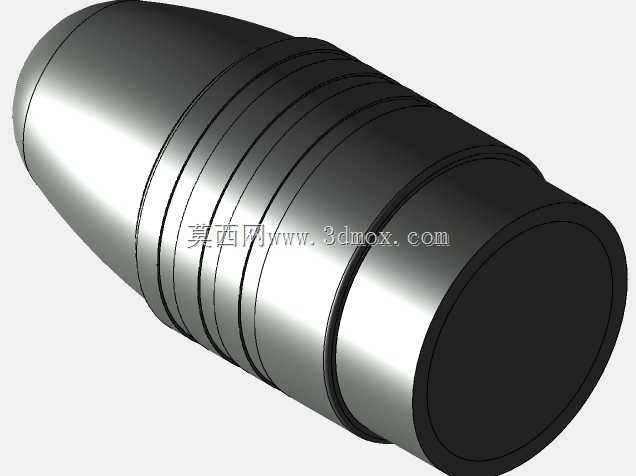

从结构功能上看，模型将弹头与弹壳作为两个主要装配体进行表达。弹头采用圆头外形，圆柱部表面设计有多道环形紧口凹槽，这些凹槽在装配时与弹壳口部的卷边咬合，既保证拔弹力一致，又能在弹头嵌入坡膛时形成初始密封，减少高温燃气向前泄漏。圆头造型的优势在于气动阻力小、对枪管供弹斜面的冲击平缓，适合在管状弹仓或弹匣内逐发平稳输送。

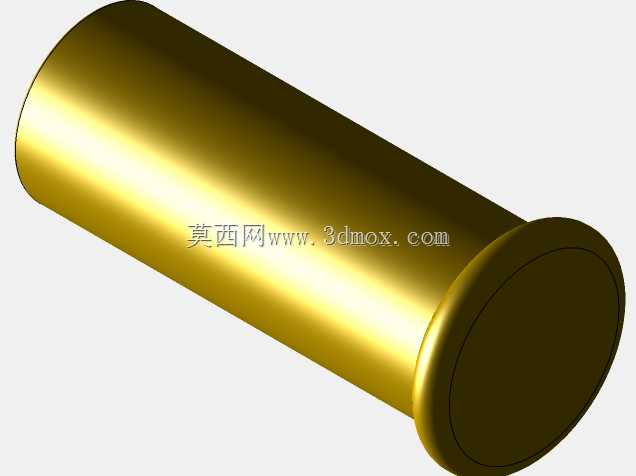

弹壳部分为带凸缘的直筒结构，区别于中心发火弹药，其底火成分布置在凸缘内侧的环形区域。击针撞击凸缘任意位置即可挤压发火药剂，因此枪机设计无需对正中心底火室，机构可以做得更简单。凸缘同时承担轴向定位作用，在弹膛内由凸缘抵住枪管尾端面确定弹药进入深度，这对控制击发瞬间的药室容积和弹头起始位置非常关键。建模时凸缘厚度、外圆直径以及筒身过渡圆角都需要严格控制，尺寸过厚会导致闭锁困难，过薄则可能在抽壳时发生凸缘断裂。

设计思路上，直筒弹壳相比瓶形弹壳更便于加工与退壳，内部装药空间沿轴向分布，适合低压力、小容量装药。弹壳口部、筒体与底部之间采用平滑圆弧过渡，可降低发射时的应力集中。模型中弹头与弹壳的配合边界清晰，圆柱配合段长度、口部收缩量以及同轴度都是装配校核重点。若用于供弹机构仿真，还需把弹壳最大外径、凸缘直径、全弹总长和弹头圆弧半径作为关键边界条件输入，以验证弹匣抱弹口、输弹导轨和弹膛坡膛之间是否存在卡滞或干涉。

在实际工程应用中，这类三维模型可用于射击训练装置的动作循环验证，也可作为弹药包装、排列、检测设备设计时的基准件。通过对实体外形进行测量和装配干涉检查，能够提前发现推弹爪行程不足、抽壳钩与凸缘贴合不良、击针打击点偏移等问题。对于教学或展示用途，该模型还可进一步生成剖视图，直观展示边缘发火药室、弹头紧口结构和凸缘定位关系，帮助设计人员理解低压小口径弹药在供弹、定位、击发和退壳环节中的几何约束。
