地面式二十五块光伏板支撑支架结构

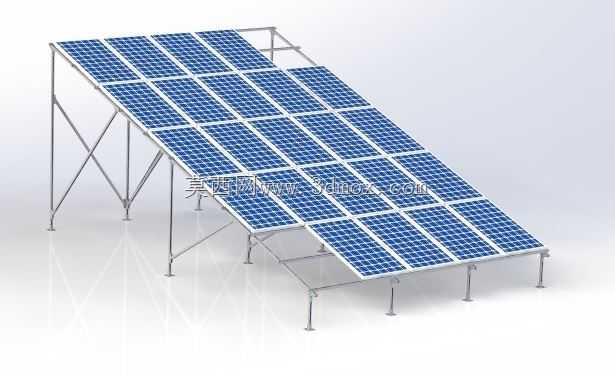

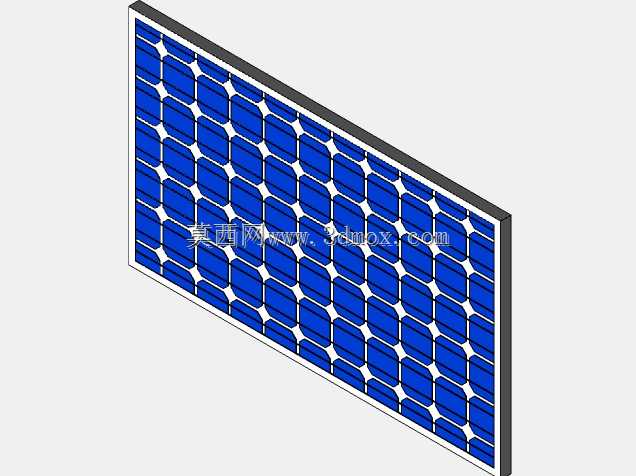

该支撑结构主要面向开阔地面、荒漠电站、厂区空地及丘陵缓坡等场景，用于将二十五块标准光伏组件以固定倾角架离地面，形成连续阵列。支架将组件抬升至一定高度后，可避免地表积水、积雪、扬尘及植被遮挡对发电面的影响，同时为组件下方留出通风间隙，降低背板工作温度，提升光电转换效率。阵列整体呈多排多列布置，组件长边与支架横梁平行，倾角结合当地纬度与辐照条件设定，使阳光在主要发电时段尽量垂直入射。

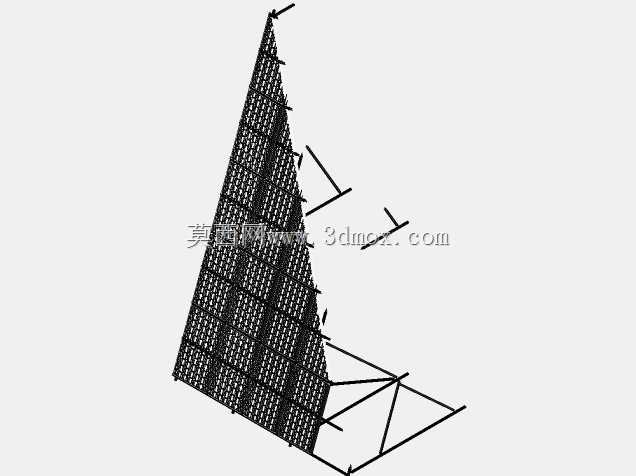

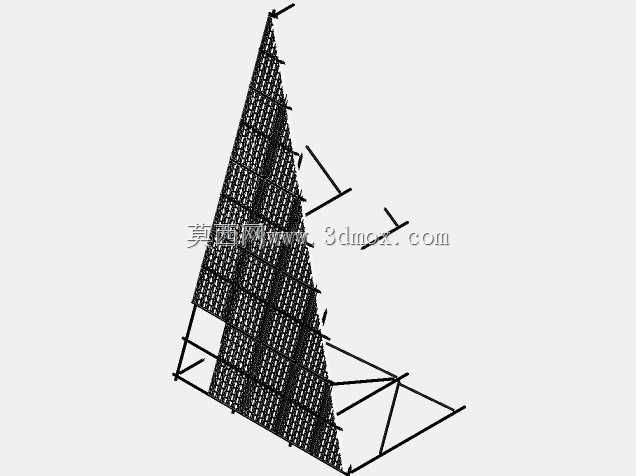

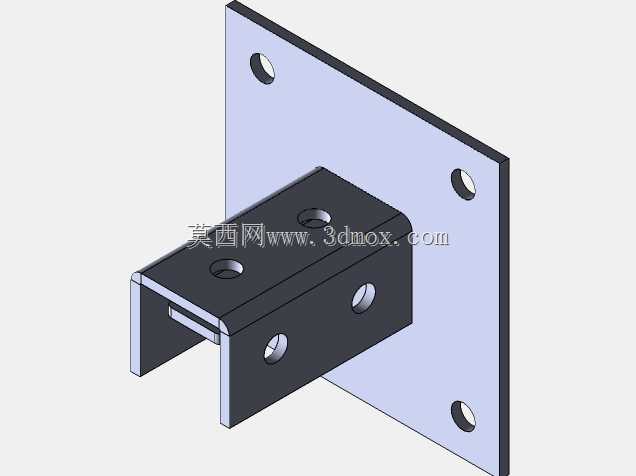

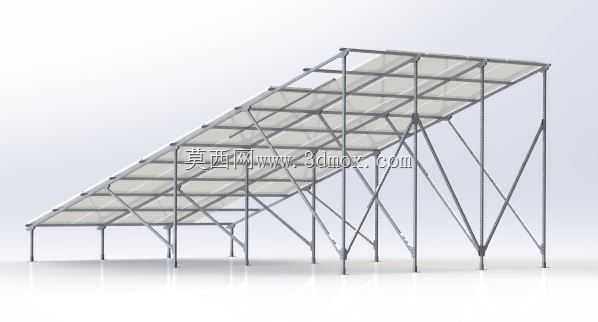

从结构组成看，模型包含前后立柱、斜梁、横向檩条、纵向系杆及交叉斜撑。前立柱较短、后立柱较高，二者共同决定组件倾角；斜梁沿坡度方向承托组件，横向檩条提供组件安装孔位并分散载荷；纵向系杆将各排支架串联，交叉斜撑则在阵列平面内形成稳定桁架，抵抗风吸、风压及积雪荷载。立柱底部采用独立基础或地锚连接，底板开有安装孔，可通过膨胀螺栓、预埋件或螺旋地桩固定，适应不同地质条件。

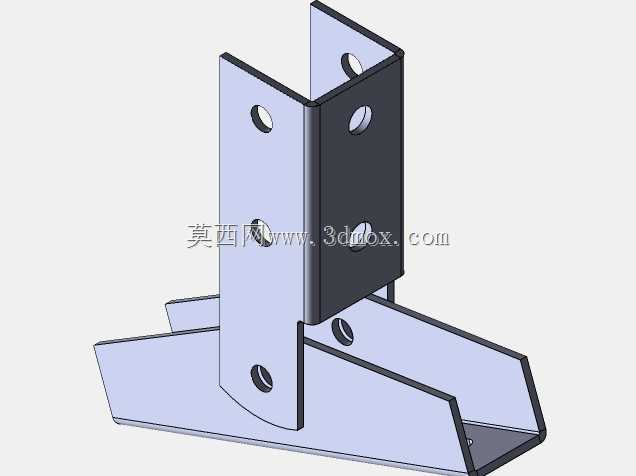

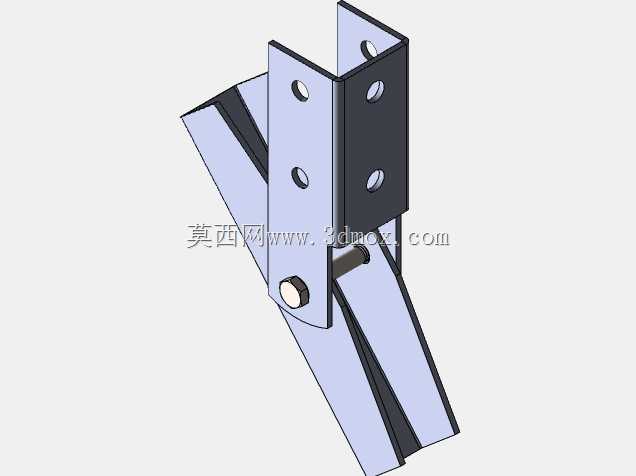

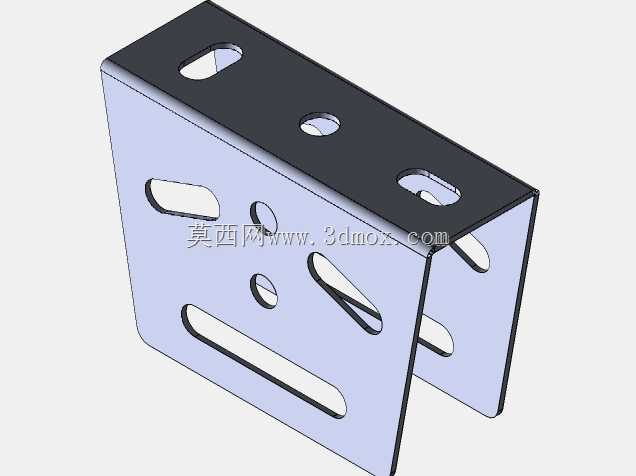

设计思路上优先考虑装配化与现场可调性。构件多采用型材与板件焊接或栓接组合，孔位留有一定调节余量，用于补偿基础施工误差；组件压块位置沿檩条长度方向可调，兼容常规边框尺寸。结构受力路径清晰：组件自重、风荷载与雪荷载由压块传至檩条，再经斜梁和立柱传至基础；斜撑与系杆将单片框架连成整体，减少长构件的计算长度与侧向变形。

外形与安装边界方面，阵列在平面上占据较大矩形区域，高度方向以后立柱顶部为最高点，前立柱处为最低点，组件下沿与地面之间保留检修与排水空间。排布时需在阵列前后预留阴影间距，避免冬至日前后排遮挡；左右两侧应留出安装与维护通道。基础定位需控制立柱顶面标高与跨距，现场先组装后部支撑框架再吊装组件，可减少高空作业量。模型完整呈现了节点连接与构件相对位置，可用于支架方案校核、基础布置参考、工程量统计及光伏电站布置演示。
