该装置主要布置在带式输送机的卸料滚筒下方或回程段起始位置,用于刮除粘附在输送带表面的物料颗粒、粉尘与湿黏残渣,避免残留物料随带面返程进入托辊、滚筒与张紧机构,造成辊面磨损、皮带跑偏、撒料堆积等现场问题。在矿山、煤炭、港口散料转运、砂石骨料、粮食输送以及化工散料处理场景中,这类清扫部件直接影响输送带的运行寿命与现场维护频次。

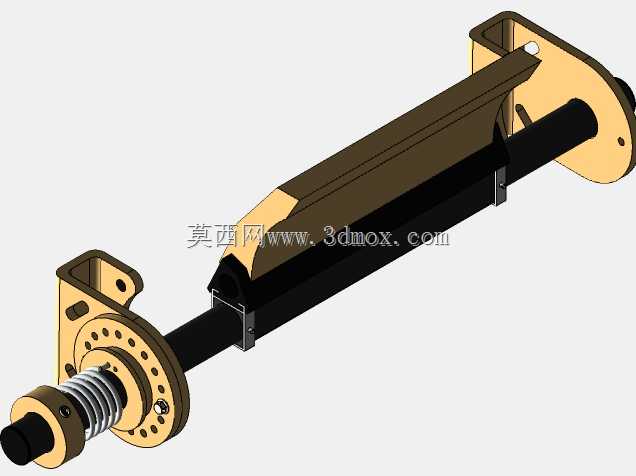

结构上,装置采用横向刮臂配合两端支撑座的布局,刮臂用于安装刮刀或耐磨刮板,两端支座提供旋转支撑,使刮板能够以支撑轴线为中心小幅摆动,自动贴合输送带表面的不平整与接头起伏。其中一端设置弹簧调节组件,通过压缩弹簧提供持续压紧力,既保证刮板与带面之间的接触压力,又能在遇到硬物、皮带接头或局部凸起时产生缓冲退让,降低刮伤带面或卡滞的风险。
设计思路的核心在于“恒压贴合+可控退让”。支撑座上的多孔位结构可用于调整安装角度与初始限位,弹簧端则通过预紧量改变刮板对带面的压紧程度。工程选型时需要根据输送带宽度、运行速度、物料粒度、湿度和磨损性确定刮臂长度、弹簧刚度以及刮板材质。对于磨蚀性强的物料,接触段通常采用聚氨酯或硬质合金耐磨片;对于湿黏物料,则需控制刮板刃口角度,减少物料堆积。
从安装边界看,横向主体长度需与输送带宽相匹配,两端支座应固定在输送机机架或中间架的平整安装面上,并保证支撑轴线与输送带宽度方向平行。弹簧调节端需预留操作空间,便于现场调整预紧量和后期更换易损件。刮臂与带面之间的接触位置应避开滚筒包胶接缝和带扣区域,旋转行程范围内不得与机架、护罩、导料槽等相邻部件干涉。
三维建模时,两端法兰座、刮臂、芯轴、弹簧、挡板及紧固件均按装配关系建立,可用于检查张紧行程、摆动角度和安装孔位是否匹配。该结构没有复杂传动链,重点在于支撑刚度、耐磨件更换便利性以及压紧力的稳定输出。合理布置后,能够减少人工清理工作量,降低回程带料造成的二次污染,并为输送系统长期稳定运行提供基础保障。
