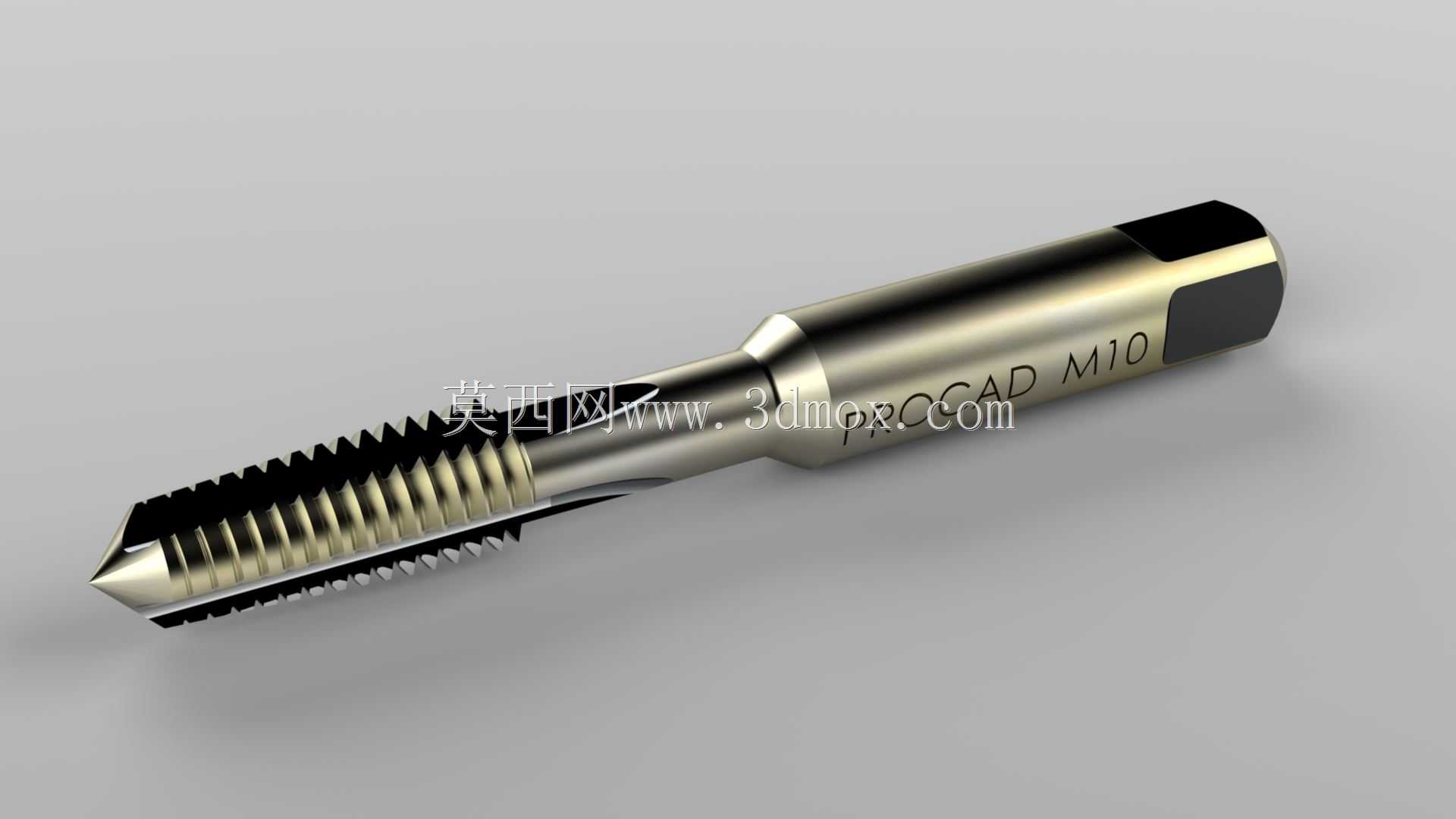

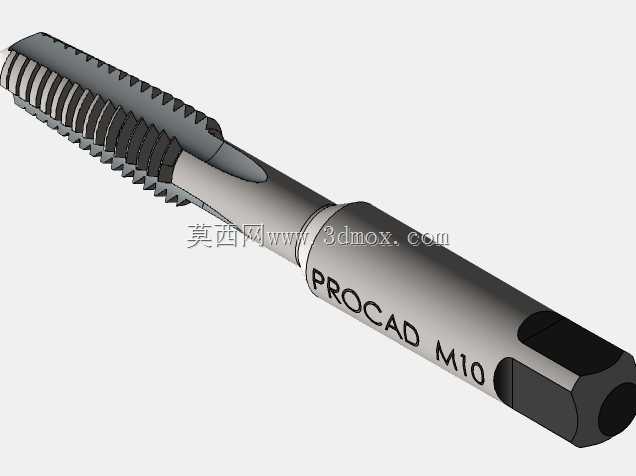

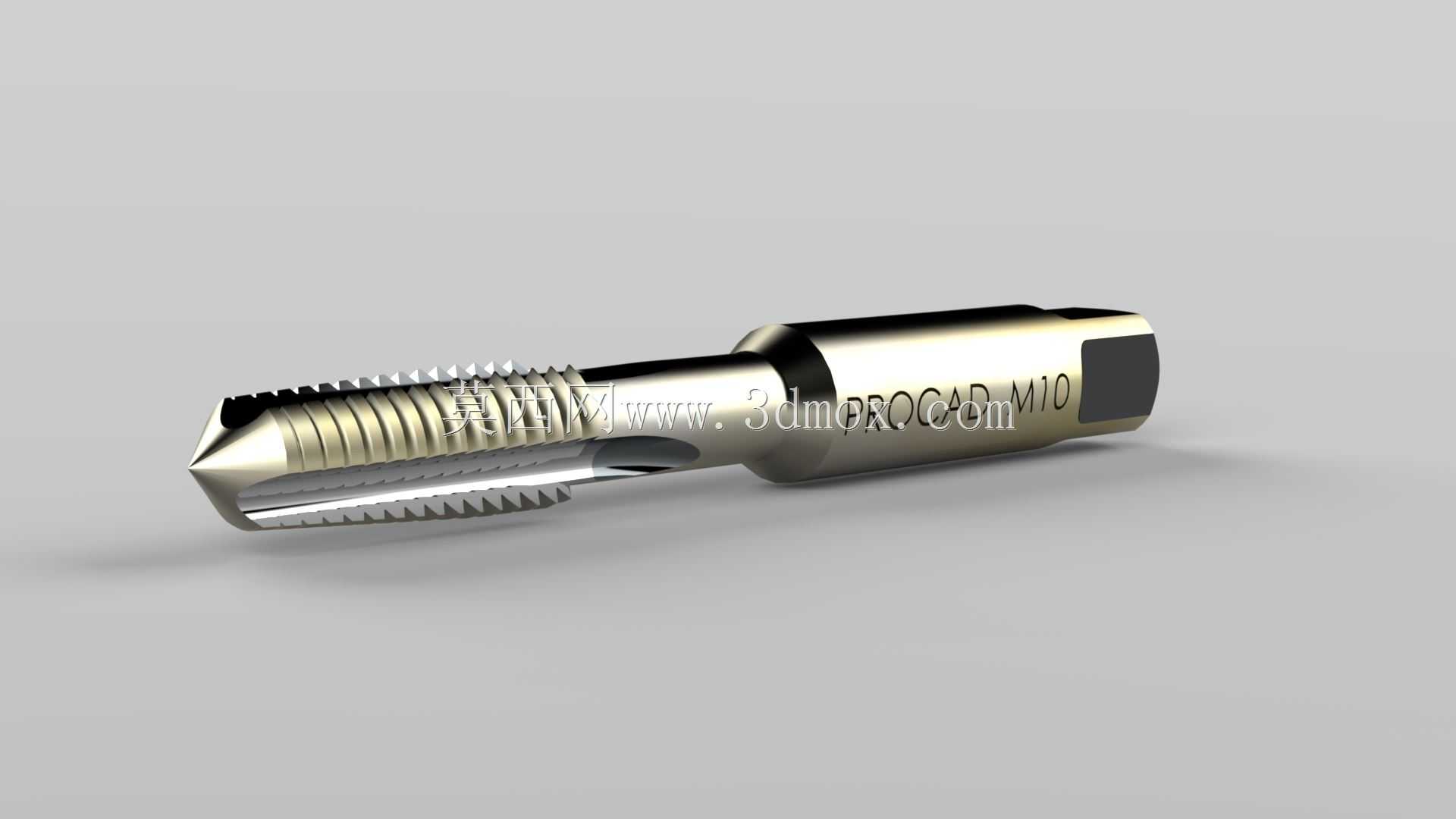

M10规格先端机用丝锥结构设计

这款M10规格的先端丝锥，是针对批量内螺纹加工场景开发的切削刀具，在普通车床、钻床、加工中心以及专用攻丝机上都能适配使用，日常多用于碳钢、有色金属等常规工件的内螺纹成型工序。和普通直槽丝锥相比，它的排屑槽走向做了前倾优化，攻丝过程中切屑会顺着槽体向前排出，不会在螺纹孔内堆积刮伤已加工的牙面，也能减少切屑卡滞造成的丝锥崩齿、断裂问题，在通孔螺纹加工场景下的稳定性表现尤为突出。从结构设计来看，前端切削锥部分做了分段刃口处理，不同区段的刃口承担不同的切削余量，最前端的导向锥先切入底孔完成定心，后续切削刃逐步完成螺纹牙型的成型，既降低了单次切削的负载，也能保证攻丝初始阶段的同轴度，避免出现螺纹歪斜、牙型不全的缺陷。柄部采用标准方头结构，和常规攻丝夹头的夹持位完全匹配，装夹时方头侧面和夹头传动块贴合，能传递足够的攻丝扭矩，不会出现打滑丢转的问题。建模过程中需要重点把控几个核心尺寸边界：螺纹部分的大径、中径、小径要严格对应M10公制粗牙螺纹的公差要求，牙型角保持60度标准角度，刃口的前角、后角参数要结合常用加工材料的特性设定，兼顾刃口锋利度和抗崩损强度。排屑槽的螺旋角度、槽深以及槽宽比例需要反复验证，既要保证切屑有足够的容纳和排出空间，又不能因为槽体过深削弱丝锥整体的刚性，避免攻丝过程中出现刀具颤振、折断的情况。柄部直径和方头尺寸要符合通用刀具装夹标准，保证不同设备的夹具都能直接兼容，不需要额外定制转接结构。实际加工使用时，只需要提前加工出对应规格的螺纹底孔，将丝锥装夹稳固后保证刀具轴线和底孔轴线同轴，搭配适配的切削液按照推荐进给速率走刀，就能一次完成标准M10内螺纹的加工，成型后的螺纹通止规检测合格率稳定，能满足通用机械装配、五金零部件加工、模具制造等多个领域的螺纹加工需求。
