带沉孔定位结构的凸缘式刚性法兰联轴器

该款凸缘式刚性法兰联轴器，是轴系传动中用于实现两轴刚性同轴联接的基础部件，常见于各类对中精度要求较高、载荷平稳的动力传输场景，比如中小型输送设备的电机与减速箱输入端联接、机床主轴传动段的轴系对接、工装夹具的动力输出轴延长，以及风机、水泵类设备的电机与工作轴直连场景。这类联轴器不具备补偿两轴相对偏移的能力，因此在选型和安装时，对两轴的同轴度、端面跳动有明确要求，适合安装底座刚性充足、装配时可完成精确对中的工况。

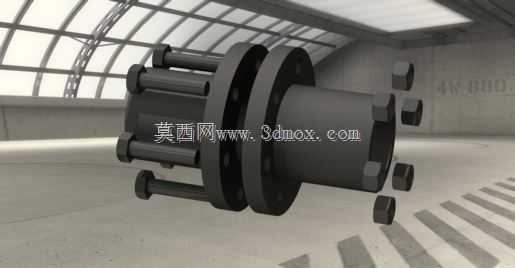

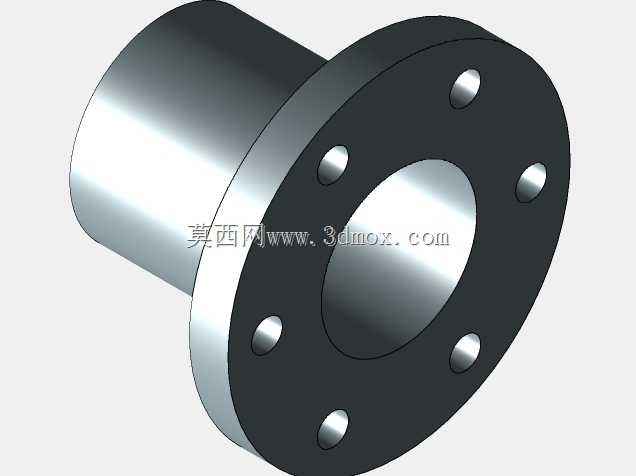

从结构功能来看，该件采用一体式带毂凸缘结构，一侧为空心圆柱轴毂，内孔用于穿入主动或从动轴，依靠键联接传递扭矩，轴毂外圆可作为装配时的找正基准；另一侧为圆形法兰盘，盘面上沿圆周均匀分布6个螺栓过孔，用于穿装紧固螺栓，将两个半联轴器的法兰端面压紧贴合，依靠端面摩擦力与螺栓抗剪能力共同传递扭矩。法兰端面上的螺栓孔采用沉孔设计，装配后螺栓头可沉入沉孔内，避免旋转时螺栓外露带来的安全隐患，同时也能缩小联轴器旋转所需的外围安全空间。

设计过程中，首先需要根据所需传递的额定扭矩、轴径大小确定轴毂的长度与内孔直径，保证轴与毂的配合长度足够，避免出现应力集中导致的轴或毂开裂；法兰盘的外径需要结合螺栓分布圆直径、螺栓规格来确定，既要保证螺栓孔与法兰外圆、内孔之间留有足够的壁厚，避免紧固时法兰变形，也要控制整体外径，减少不必要的材料占用与转动惯量。螺栓孔的数量与分布角度需要结合扭矩计算结果确定，6孔均布的形式可让紧固力沿圆周均匀分布，保证两法兰端面压紧力一致，避免运转时出现偏心振动。轴毂与法兰的衔接处设置过渡圆角，降低应力集中系数，提升部件在交变载荷下的疲劳强度。

从安装边界来看，装配时需要预留轴毂长度方向的轴向安装空间，保证轴可以插入轴毂至指定深度；法兰径向需要预留不小于法兰外径的操作空间，方便螺栓的穿装与紧固；同时要保证两对接轴的端面留有合适的间隙，避免运转时轴端顶紧产生附加轴向力。装配完成后需校验法兰端面的径向跳动与端面跳动，确保两轴同轴度符合刚性联轴器的使用要求，避免运转时产生额外的弯曲载荷，损坏轴或配套轴承。
