多规格适配线材弯曲成型加工设备

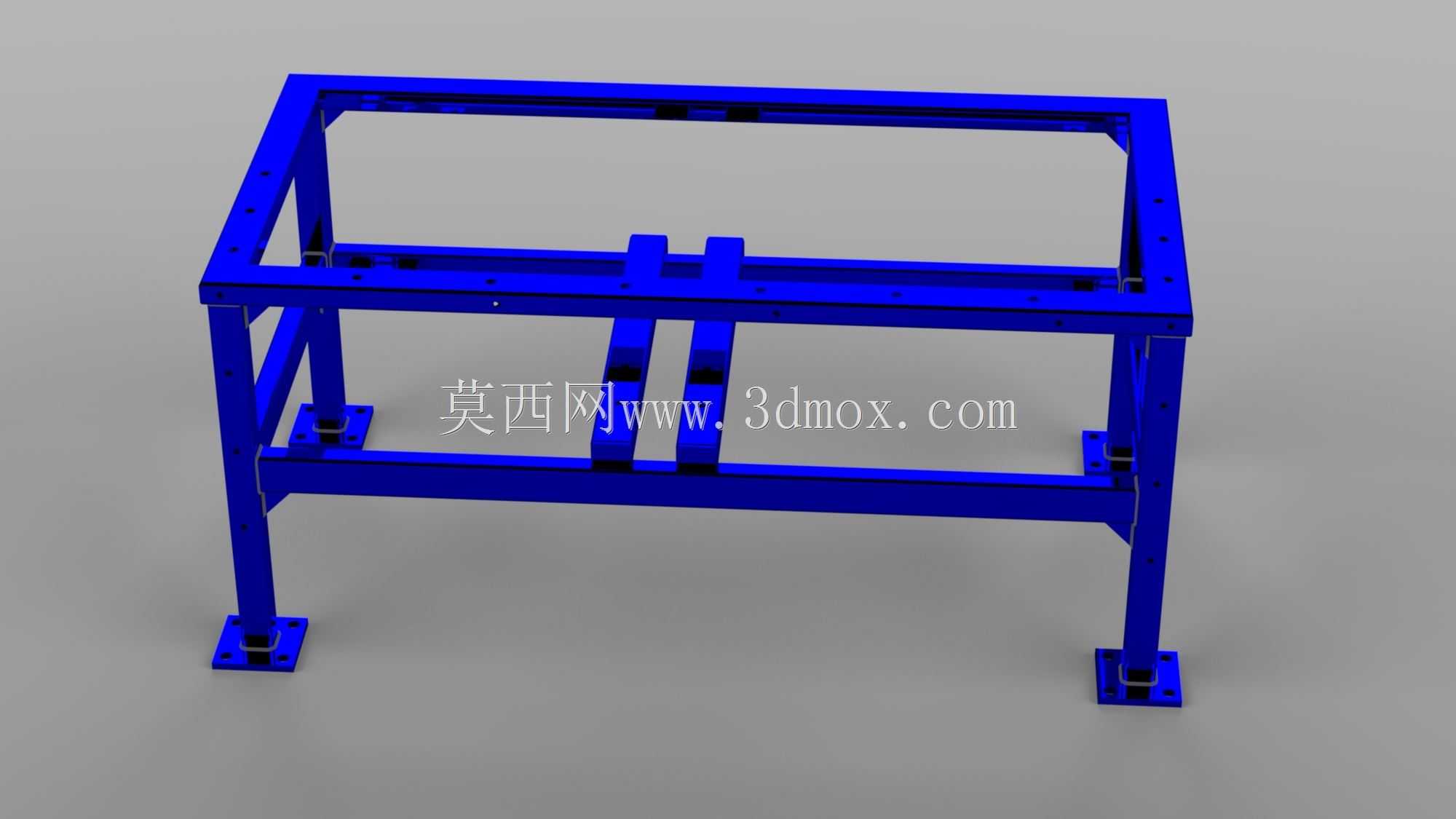

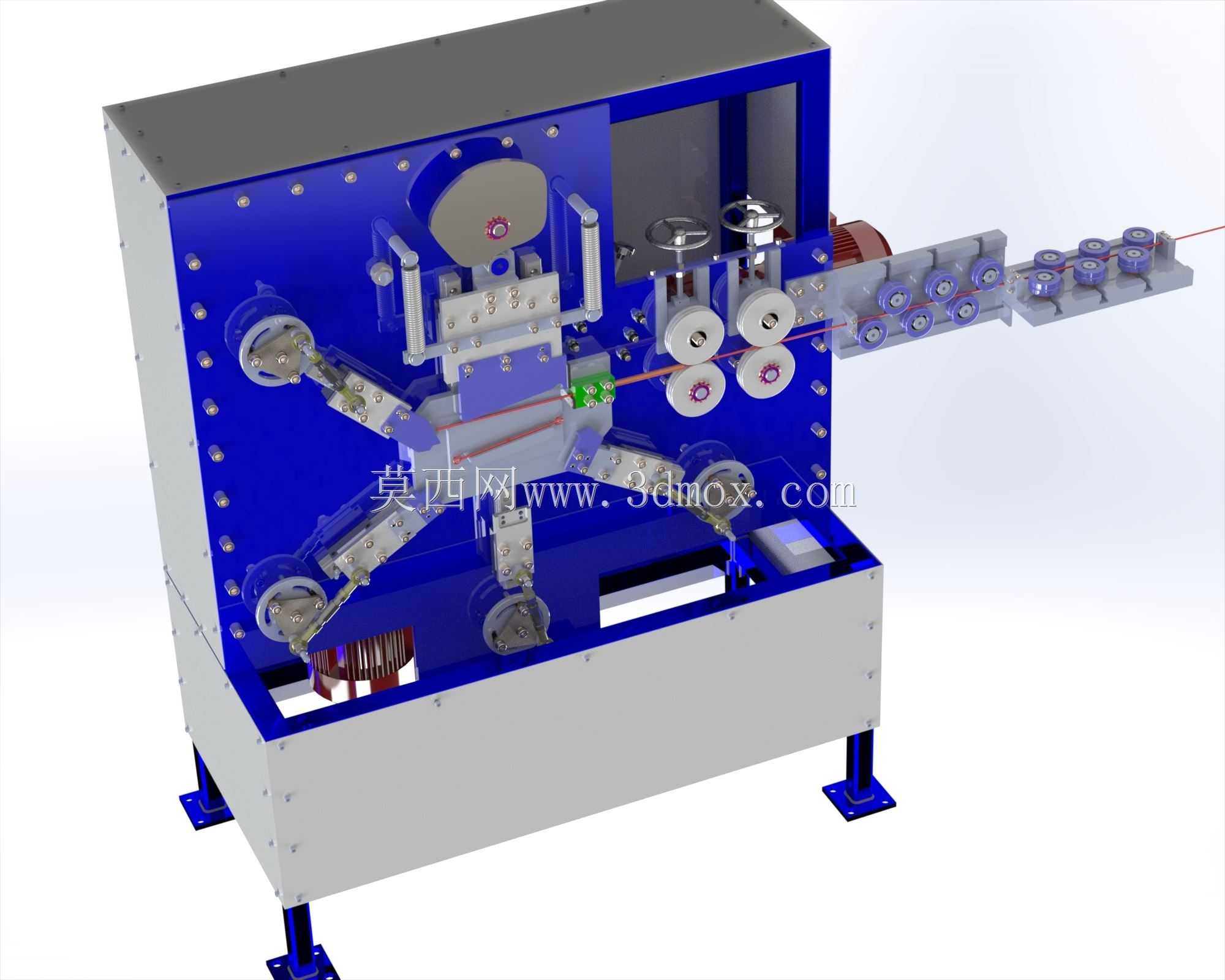

　　在通讯线材加工、五金线材制品生产场景中，这类线材弯曲设备承担着金属线材定长送料、调直、多形状折弯成型的核心工序，区别于传统单模冲压式折弯设备，该设备采用轮组式折弯执行结构，可通过调整折弯轮的位置、运动轨迹适配不同弯折半径、不同弯折角度的线材加工需求，无需频繁更换成型模具，能覆盖小批量多规格的线材零件生产任务，常见于通讯线缆接头插针、五金弹簧卡件、小型线材支架的加工环节。从设备整体布局来看，主体采用立式框架结构，下部为一体式焊接机架，机架底部配置可调式支撑脚杯，可在安装时调整设备水平度，抵消地面不平整带来的运行震动，机架内部预留了传动组件、驱动电机的安装空间，上部工作区采用侧板式安装结构，所有执行轮组、传动连杆、

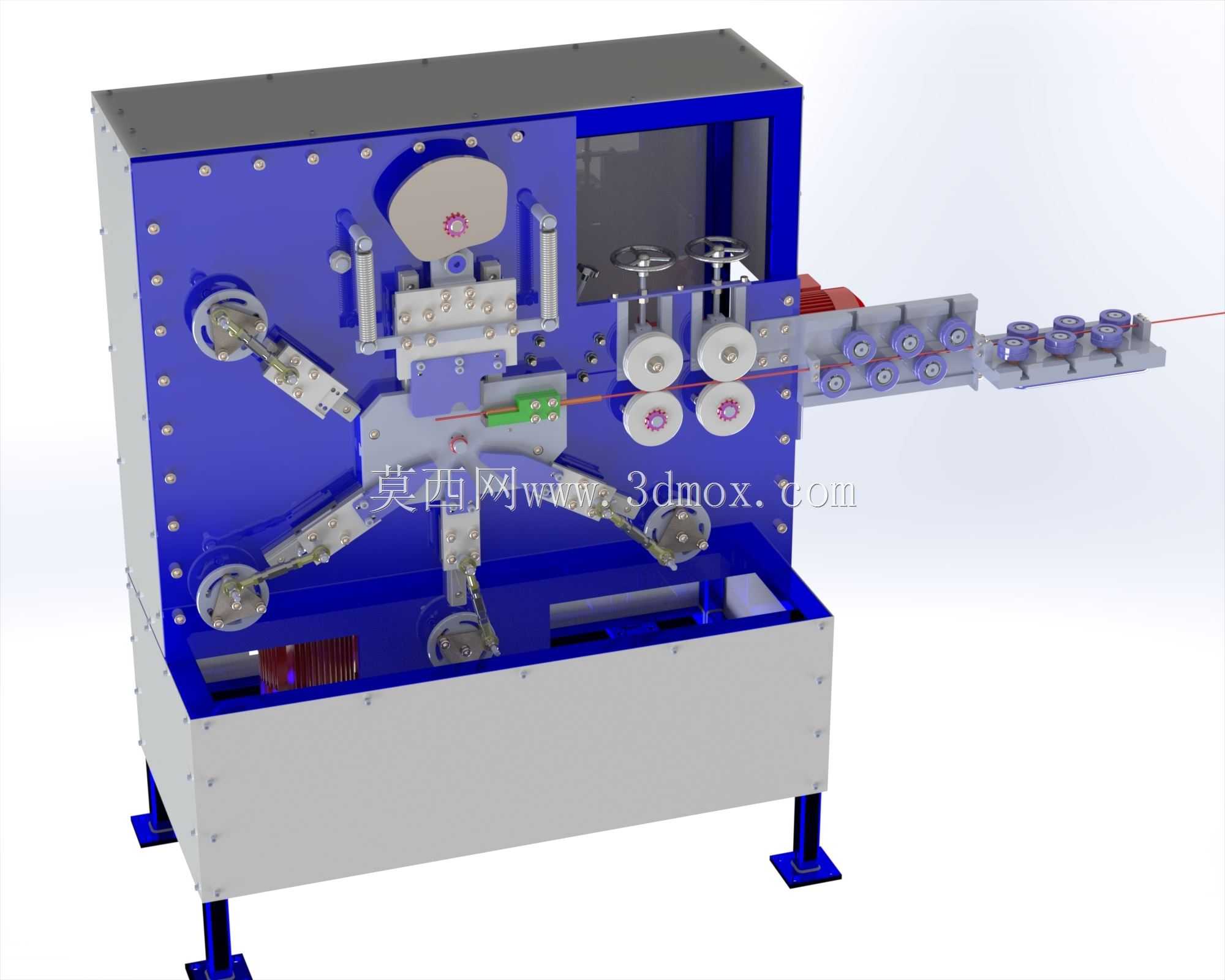

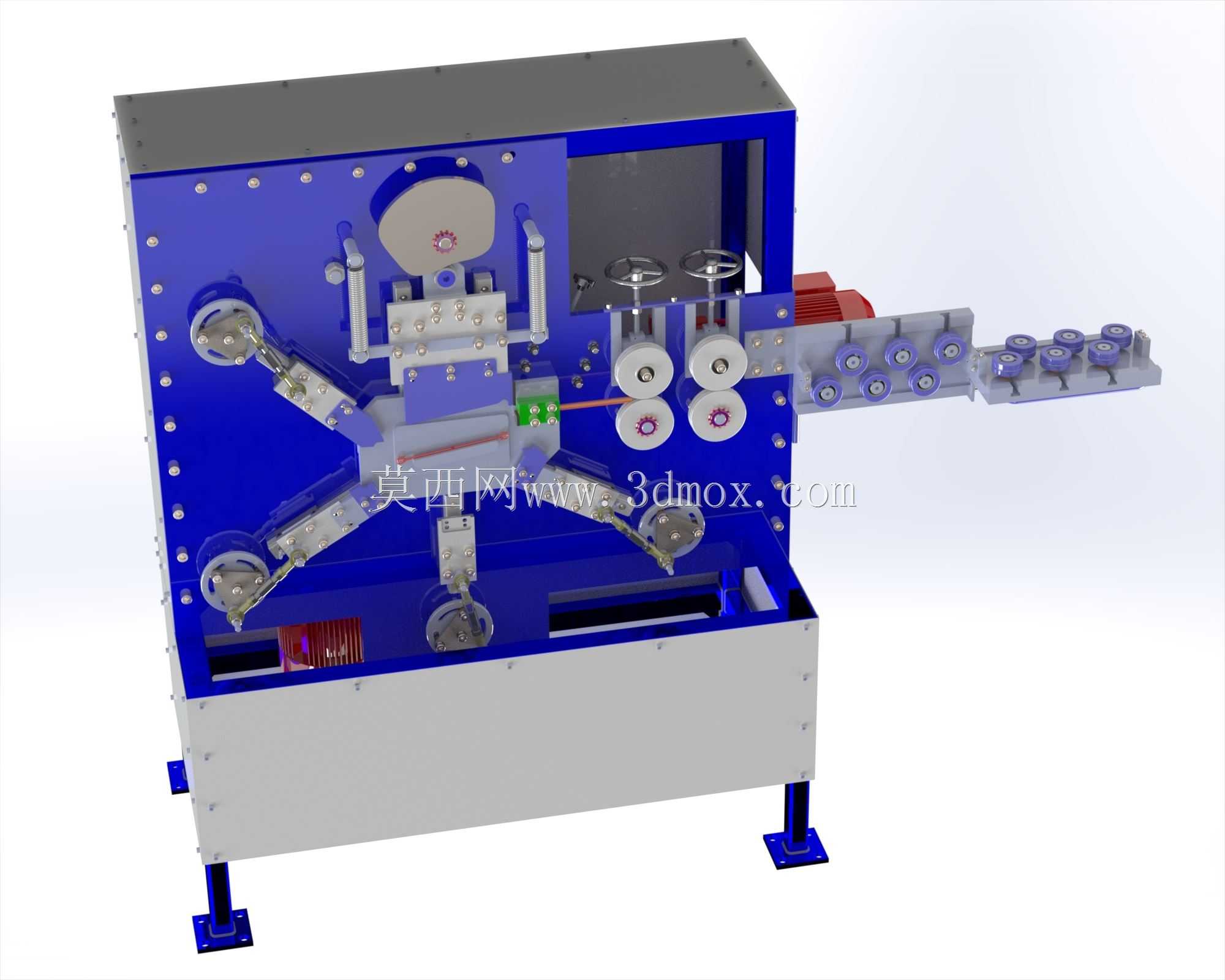

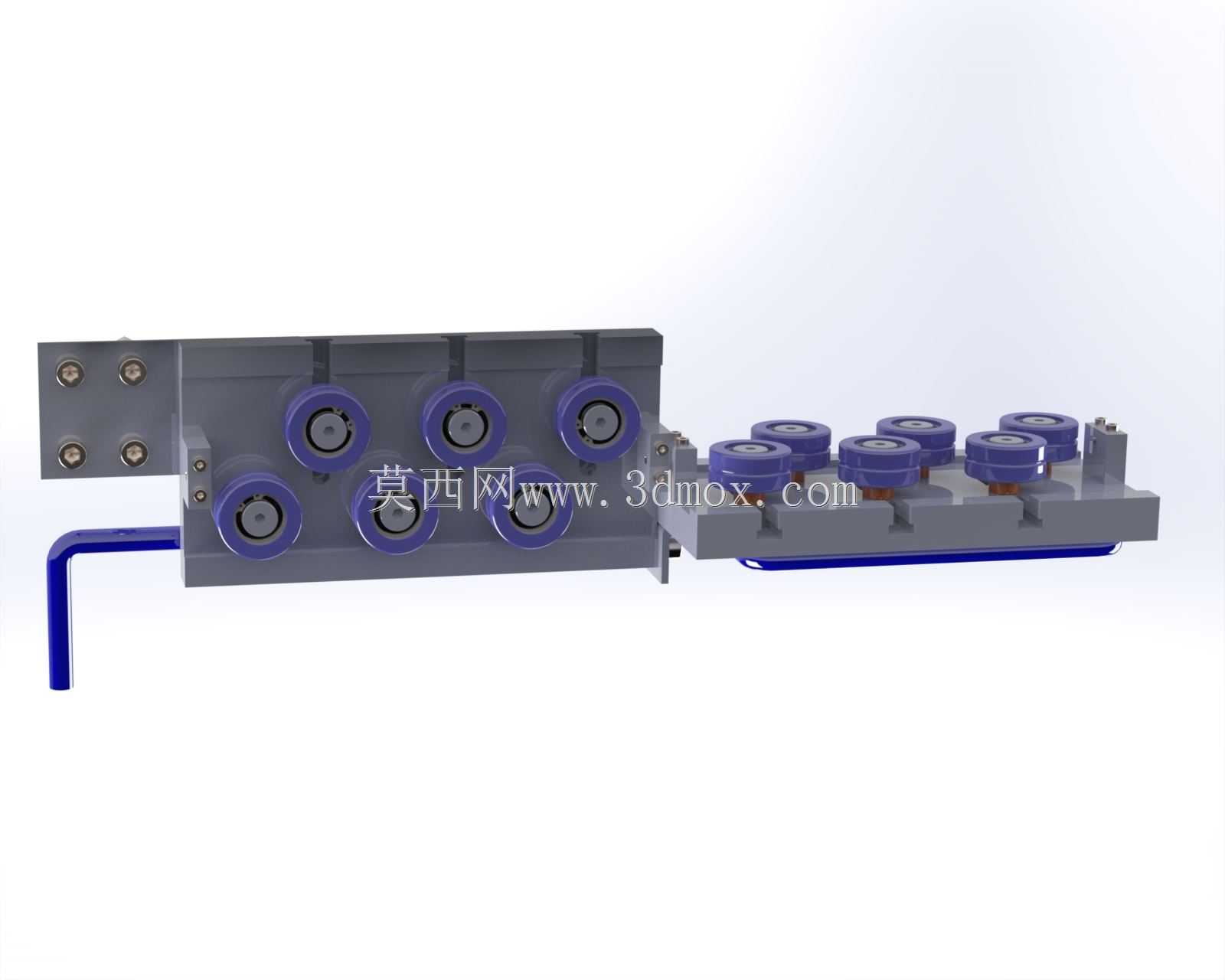

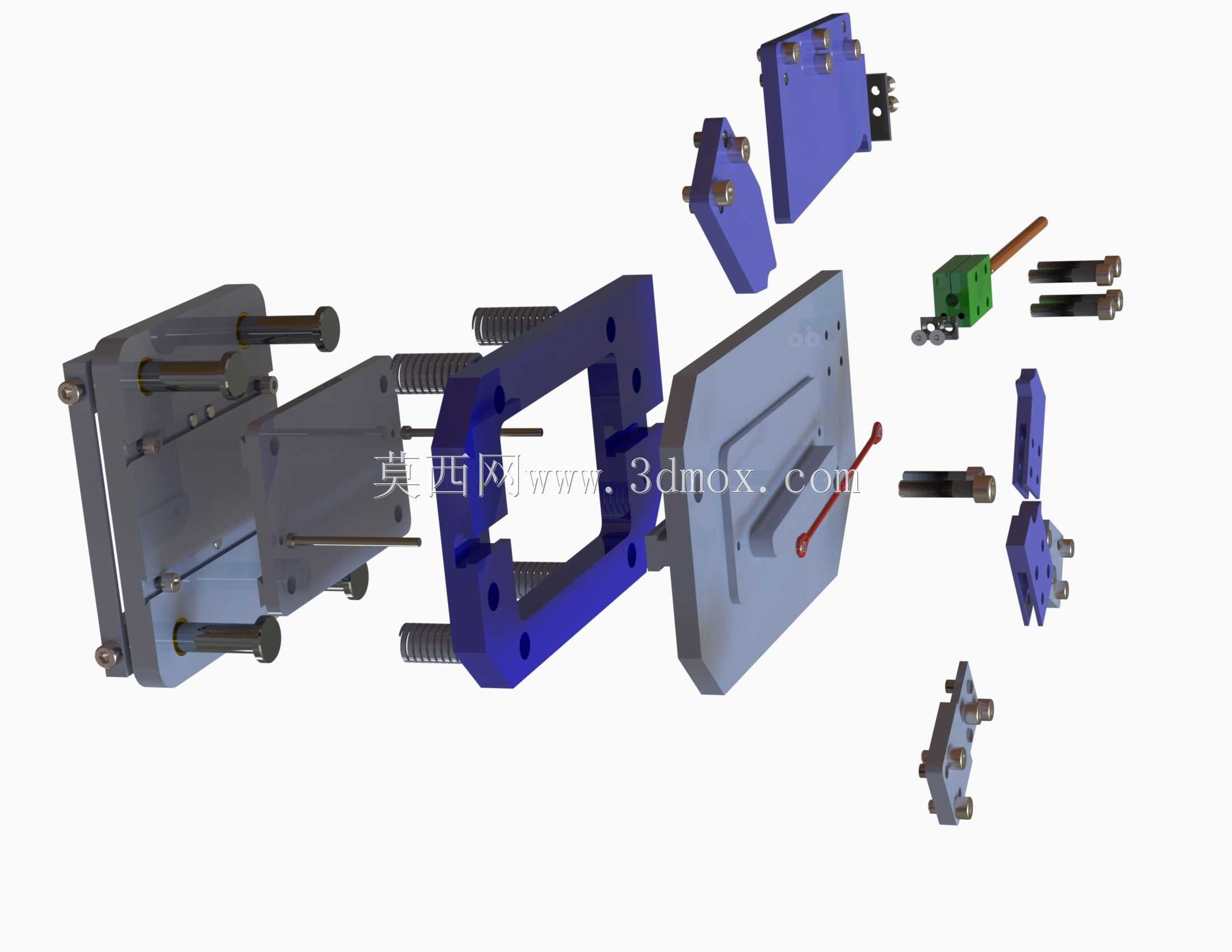

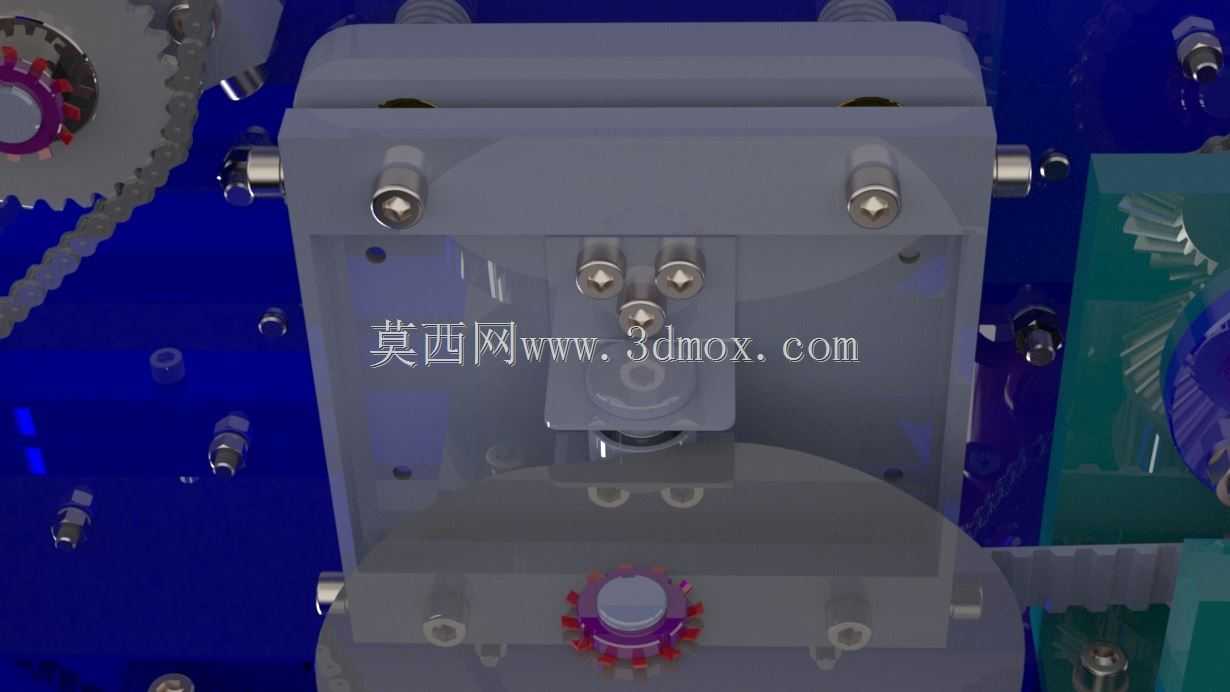

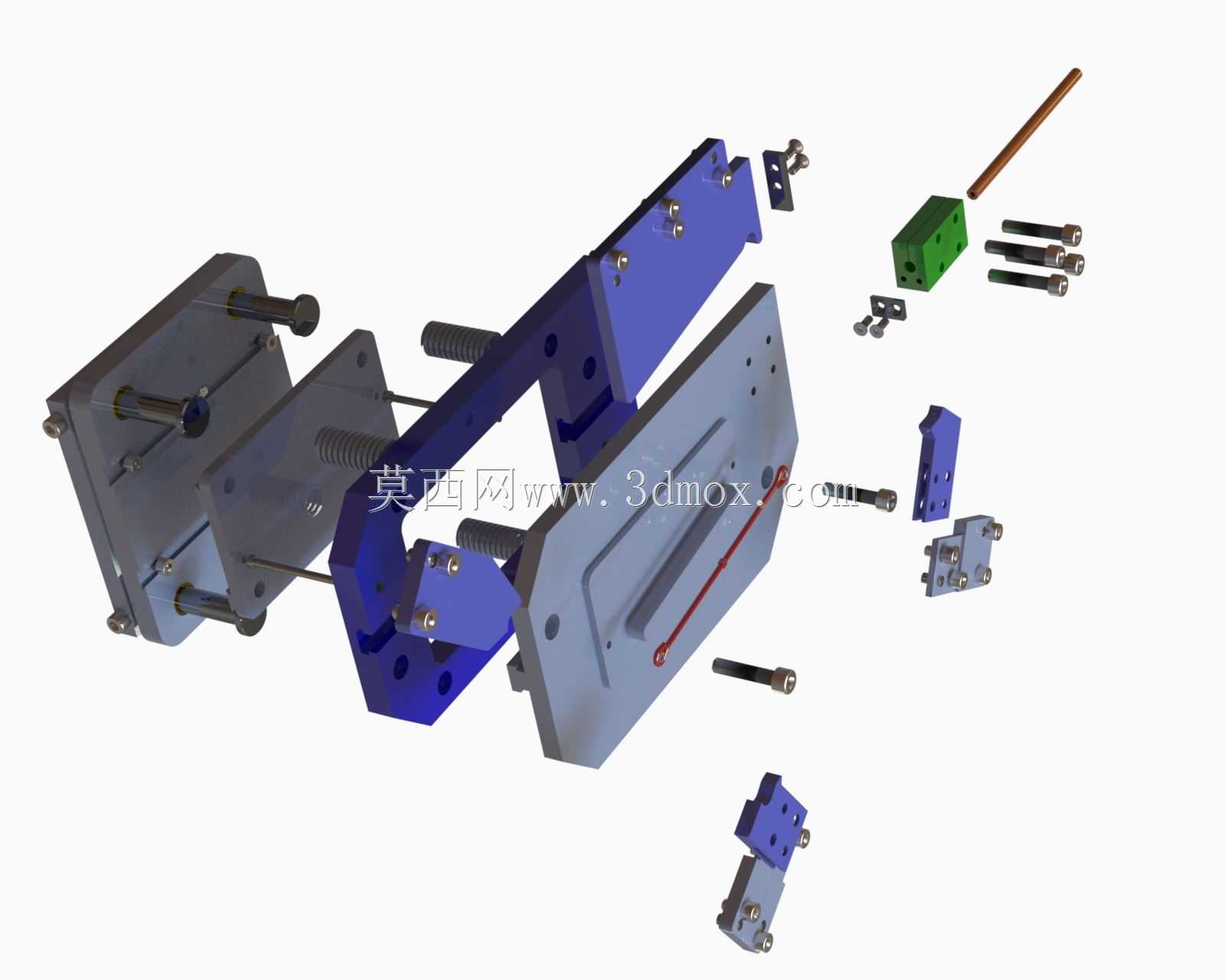

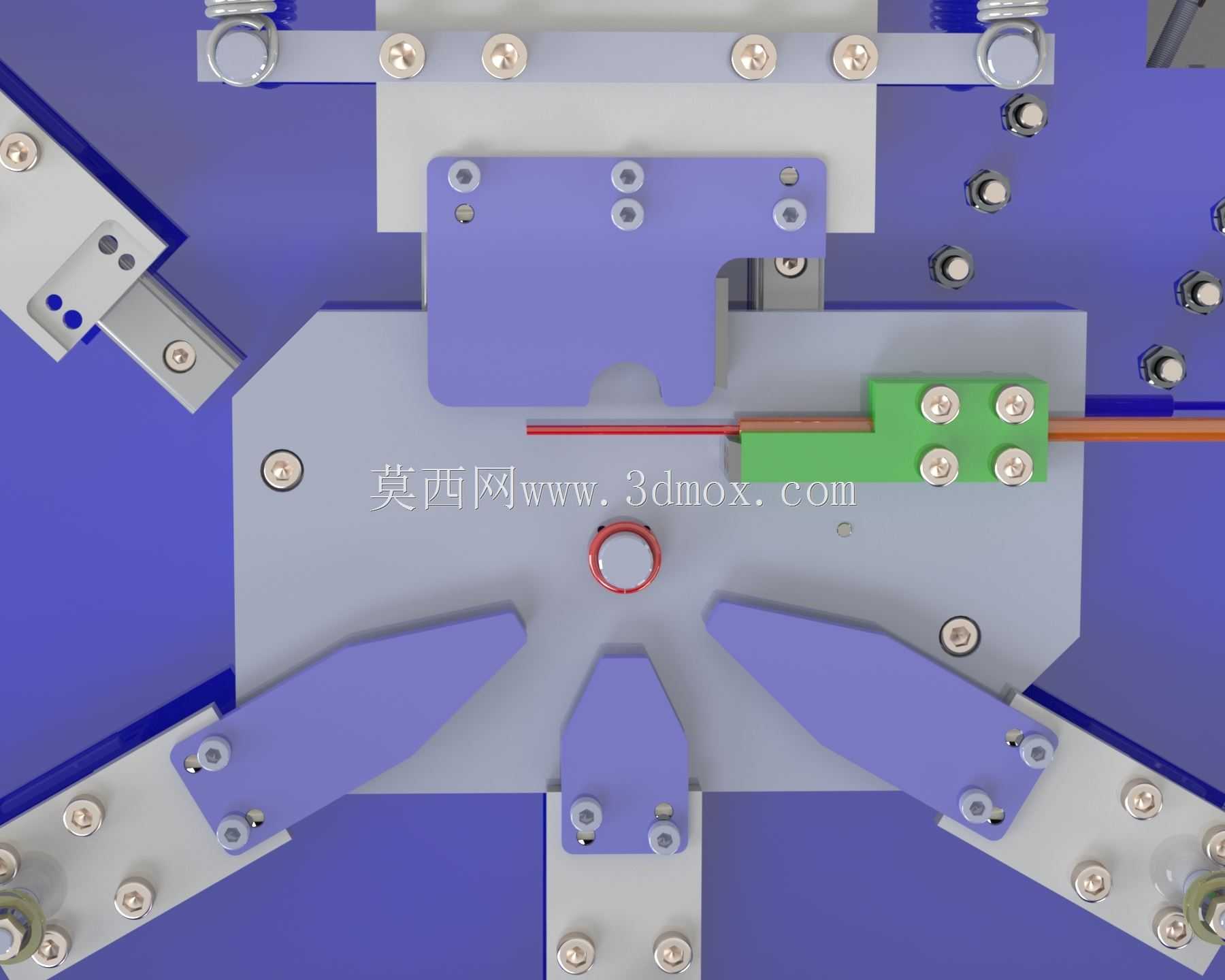

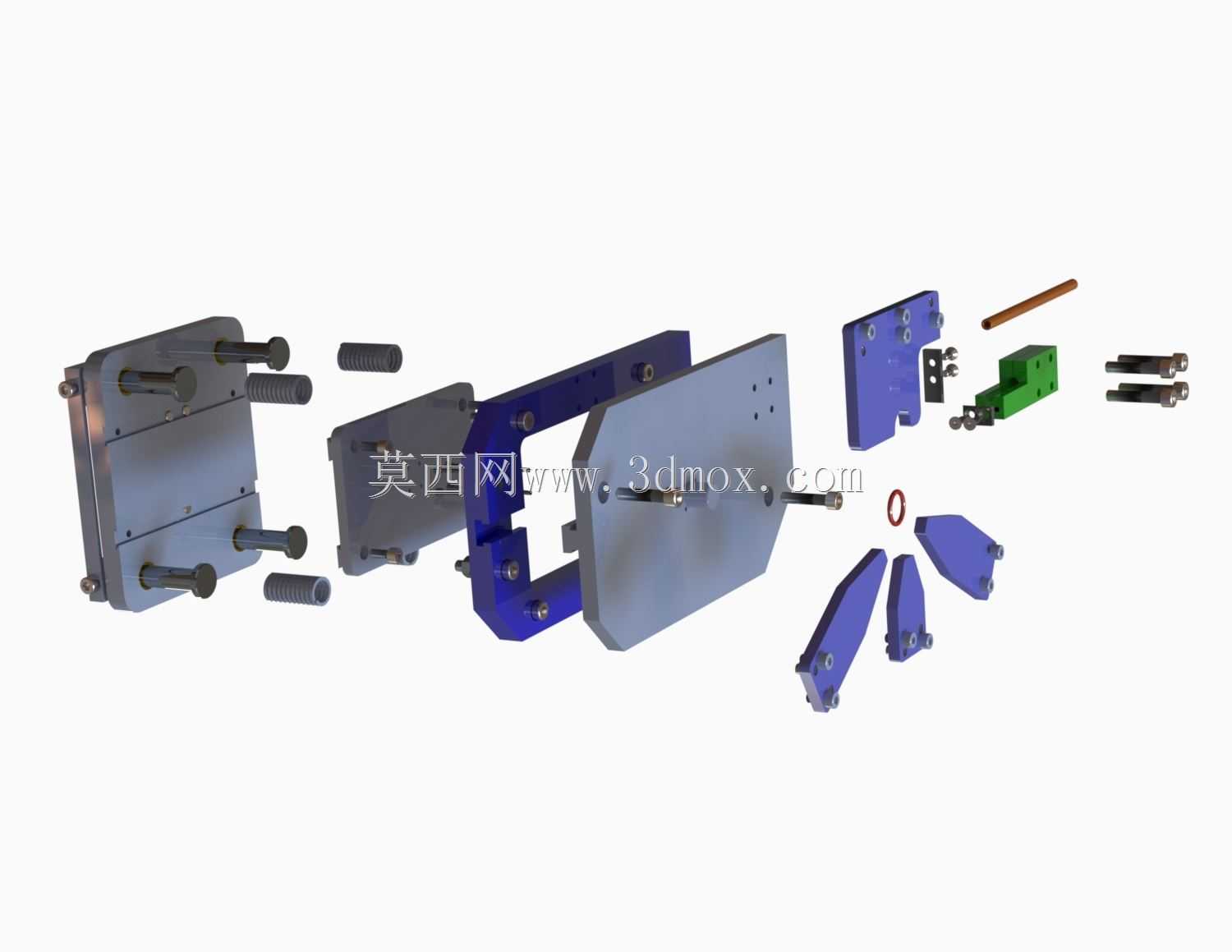

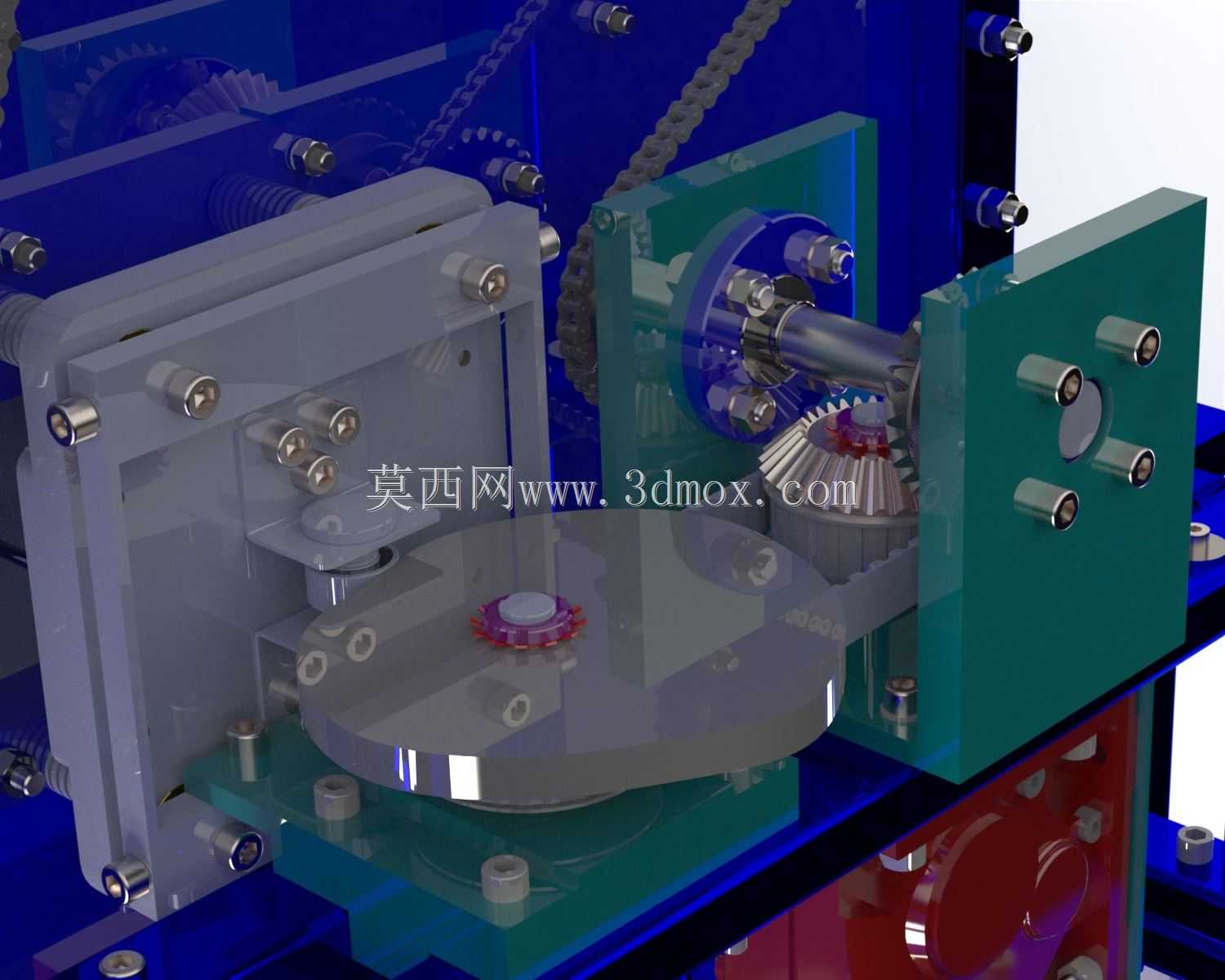

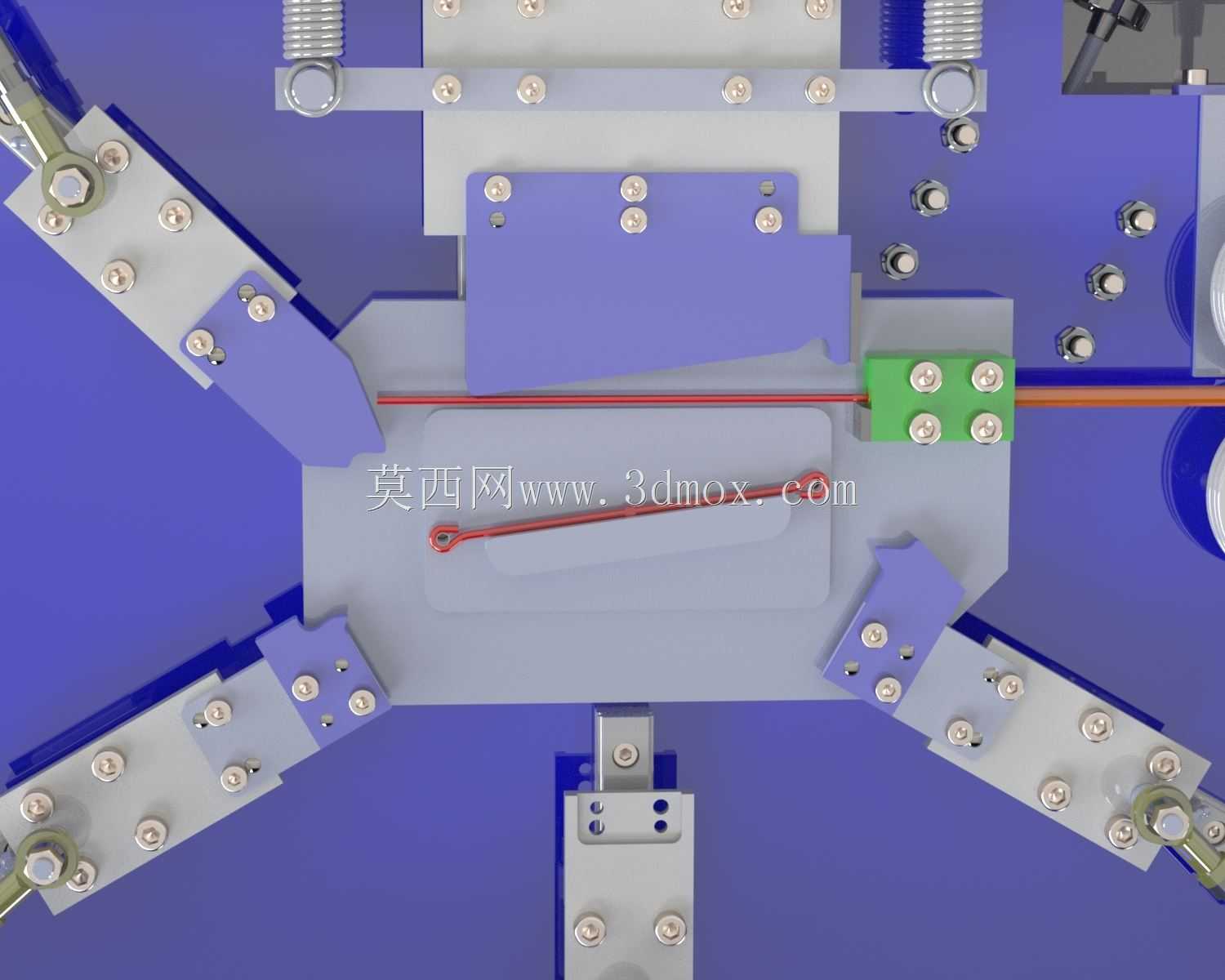

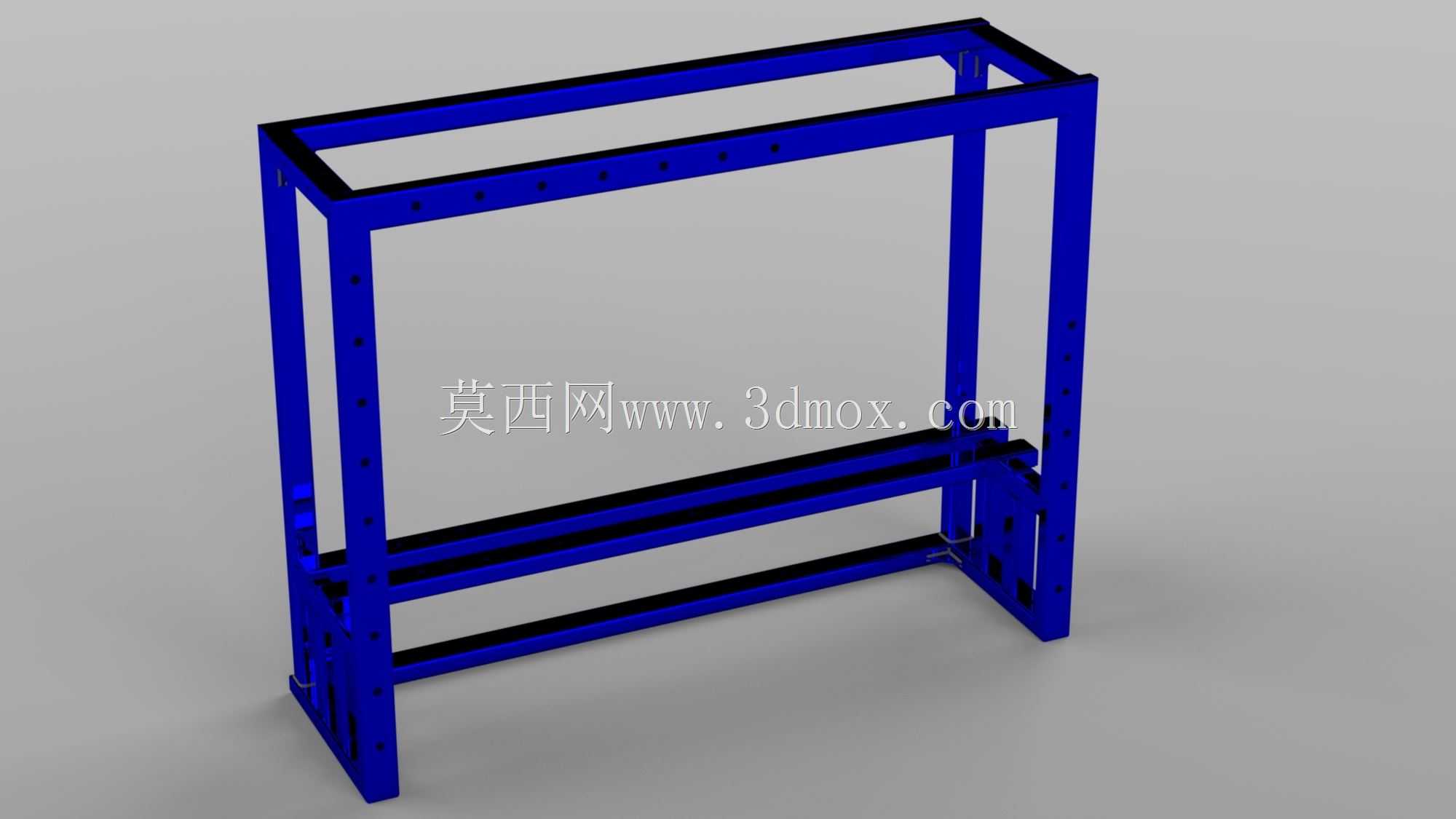

　　送料轮组都固定在两侧立式安装板上，这种布局既方便日常维护时拆装调整部件，也能让传动路径更短，减少动力传递过程中的损耗。设备的进料端设置了多组错位布置的调直轮组，线材从进料导向嘴进入后，依次经过水平、垂直两个方向的调直轮挤压，消除线材本身的盘料内应力，保证进入折弯工位的线材直线度满足加工精度要求，调直轮的间隙可通过侧面的调节手轮调整，适配不同线径的金属线材加工，轮槽采用圆弧型设计，避免挤压过程中划伤线材表面。核心折弯工位采用多连杆联动的轮式折弯结构，中心定位轮固定在工作区中心位置，周围布置三个可沿径向滑轨移动的折弯轮，通过连杆机构与后方的驱动凸轮连接，驱动凸轮转动时带动连杆动作，控制折弯轮按照预设轨迹压向线材，

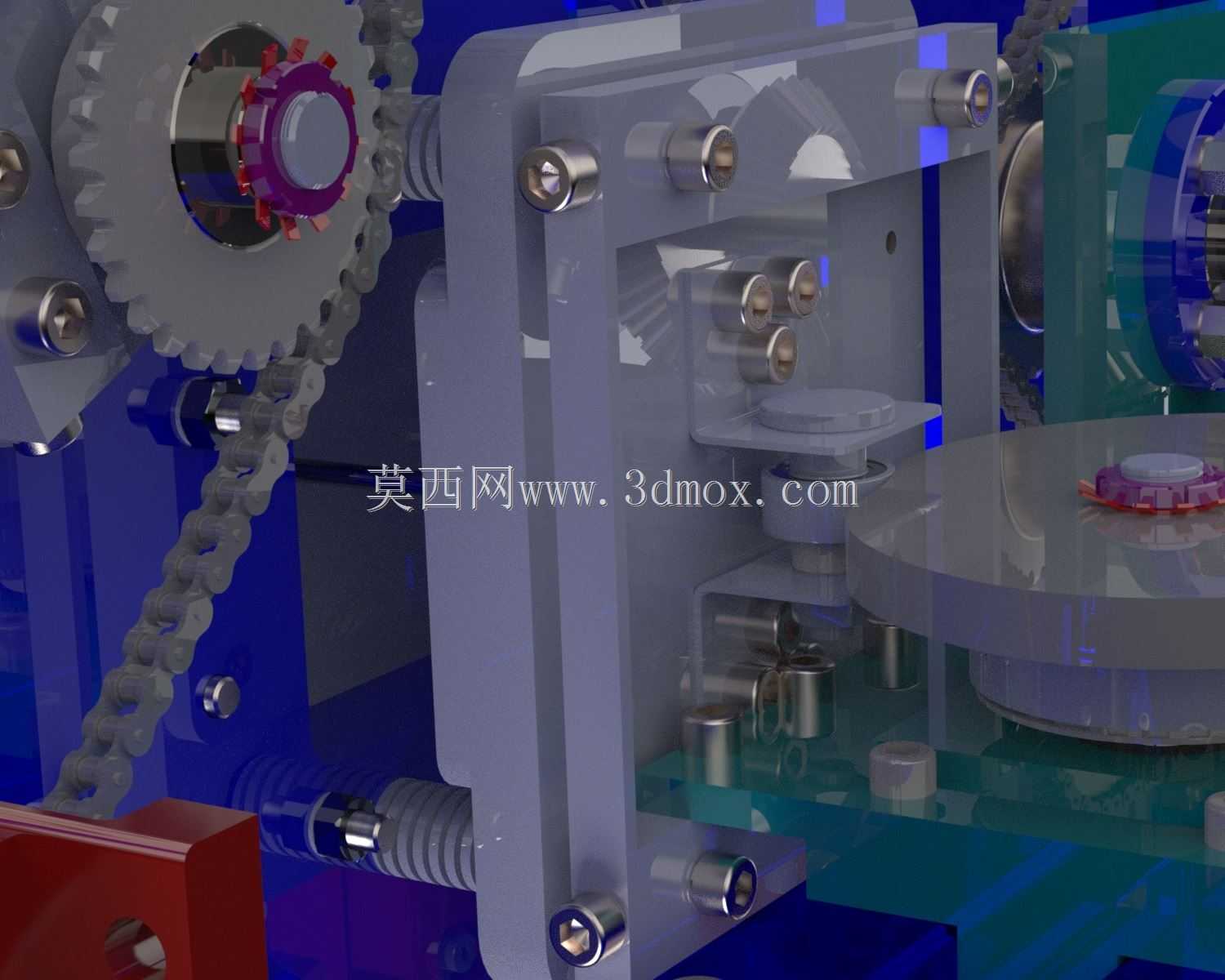

　　配合送料机构的间歇送料动作，可在线材上连续完成多个不同角度的弯折，成型出平面类复杂形状的线材零件，折弯轮的安装位置可根据弯折半径需求快速调整，调整后通过锁紧螺母固定，无需重新设计加工模具，换型时间相比传统模具折弯设备缩短60%以上。送料机构采用两组对压式送料轮，上轮通过弹簧结构提供压紧力，保证送料过程中线材不打滑，送料轮的转动通过伺服电机配合同步带驱动，可精确控制每次送料的长度，送料精度可控制在±0.1mm范围内，满足精密通讯线材零件的尺寸要求。设备的出料端设置了导向托板，成型完成的线材沿着托板滑落到收料区域，避免刚成型的线材因为重力发生形变。从安装边界来看，设备整体占地长度约1.8米，宽度约0.8米，高度约1.6米，

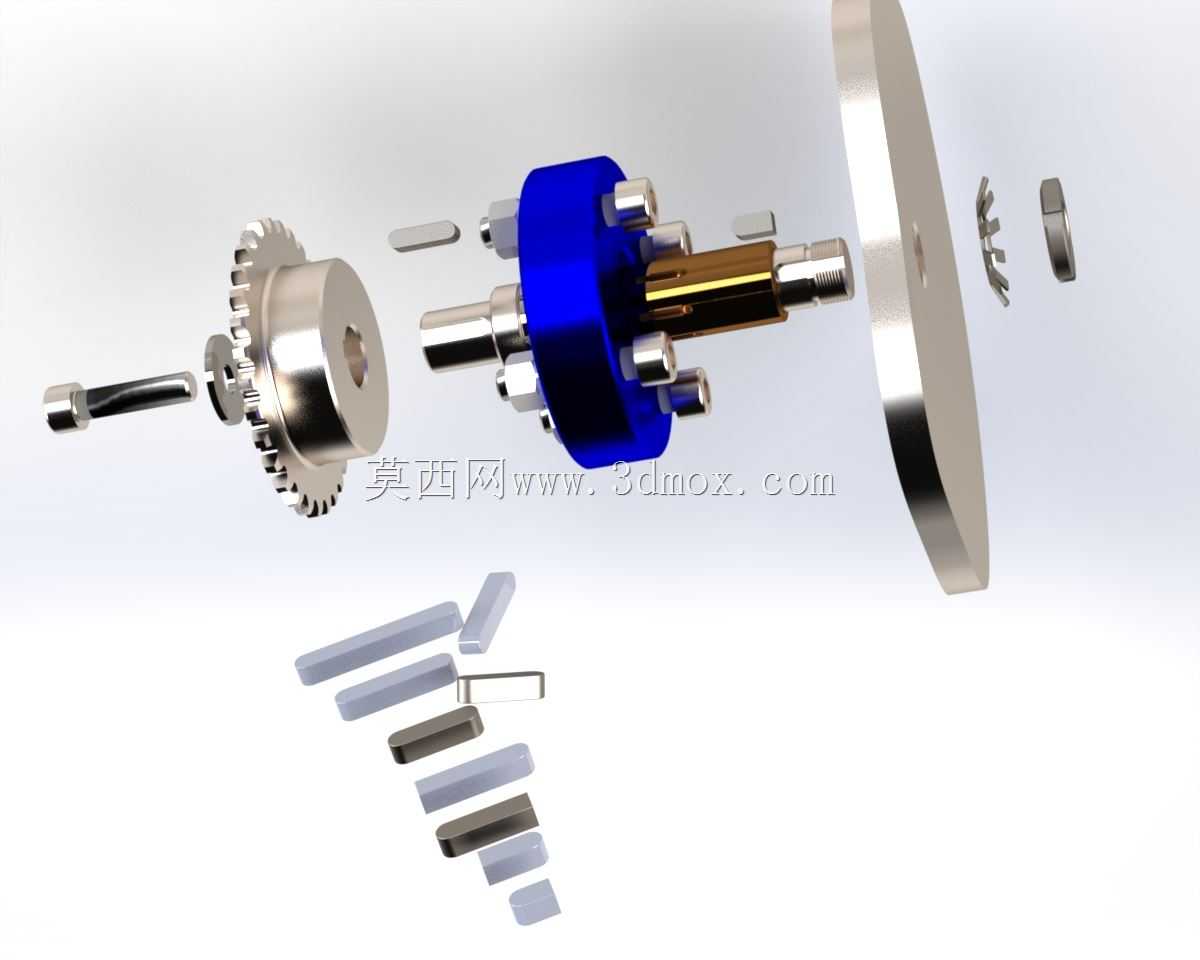

　　安装时需要在设备周边预留至少0.5米的操作维护空间，进料侧需要预留盘料架的放置位置，出料侧可对接料盒或者后续的切断、检测工位。设计过程中，传动部分的连杆长度、凸轮轮廓都经过运动仿真验证，保证折弯过程中折弯轮的运动轨迹平滑，不会对线材产生硬性冲击，避免线材表面出现压痕或者弯折处出现裂纹；所有转动轮组都采用轴承支撑，减少转动阻力，降低长时间运行的磨损；设备的侧板采用加厚钢板加工，保证整体刚性，避免高速运行时出现共振，影响折弯精度。这类设备相比数控线材折弯机成本更低，结构更简单，维护难度小，适合中小型五金加工、通讯配件生产企业使用，可加工铁线、铜线、铝线等多种材质的金属线材，加工线径范围覆盖0.5mm到3mm，能满足大部分小型线材成型零件的加工需求，设备运行时可通过调整凸轮转速匹配生产节拍，最高生产节拍可达每分钟60件，相比人工折弯效率提升10倍以上，且成型产品的一致性远高于手工加工。
