双层钢结构工业操作平台设计方案

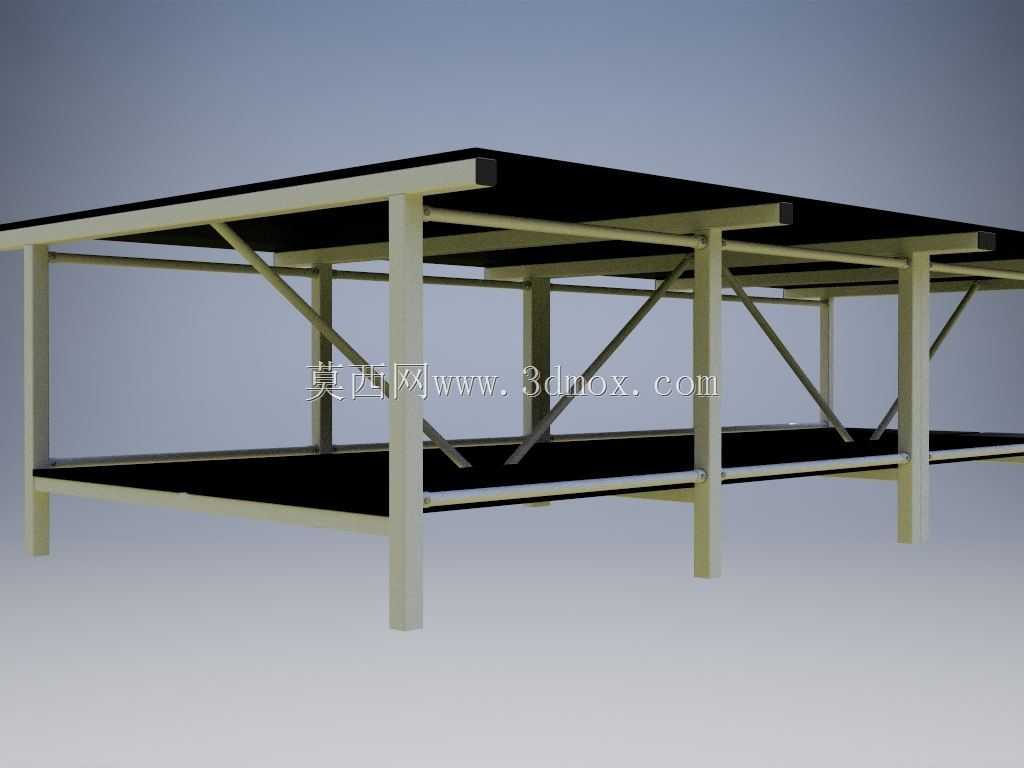

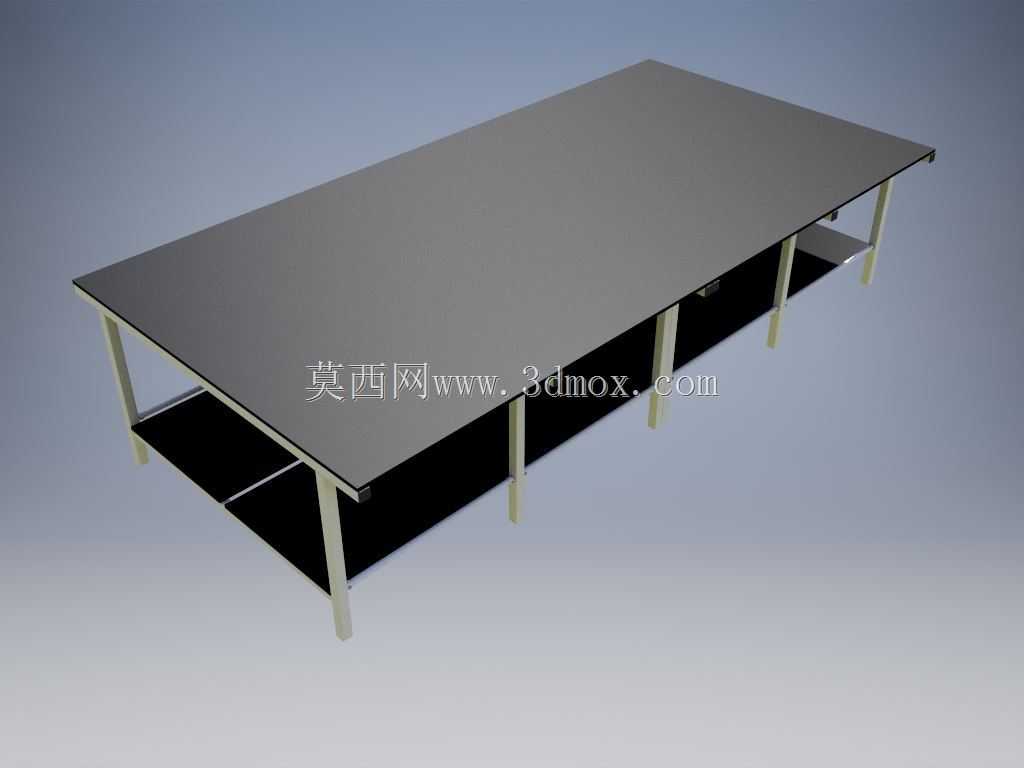

该结构采用双层平面承载布局，主体框架以矩形钢管作为立柱与纵横主梁，形成稳定的空间受力体系。上下两层台面均预留平整安装面，可根据现场工况铺设钢板、格栅板或防静电面板，满足物料暂存、设备安置、人工操作等不同使用需求。立柱沿长度方向均匀排布，跨间设置斜向支撑，用于抵消水平侧向力，降低框架在偏载或振动工况下的扭转变形。从实际工程应用看，这类双层钢平台常见于车间空间受限的装配工位、检测工位或仓储分拣区域。通过竖向叠层利用厂房净高，可在不扩大占地面积的前提下拓展作业面：下层可布置轻型设备、料架或作为通行通道，上层用于人工装配、半成品堆放或安装检测仪器。对于需要人机协同的工位，平台边缘可后续加装护栏、踢脚板与检修爬梯，台面预留螺栓孔便于固定工装夹具。设计思路上优先保证整体刚性与装配互换性。主梁与立柱连接处采用端面贴合加焊接或螺栓连接的方式，节点传力路径直接；斜撑布置兼顾受力效率与人员通行空间，避免在主要操作区域形成过多干涉。框架杆件截面选型依据楼面均布荷载、集中荷载及立柱计算高度确定，长细比控制在常规钢结构容许范围内，防止失稳。外形边界方面，平台长度方向为四米级，宽度方向为两米级，整体高度可依据厂房净高与下层设备尺寸调整。安装时需注意立柱底板与地面预埋件或膨胀螺栓的固定精度，控制立柱垂直度与主梁水平度；若用于有叉车碰撞风险的区域，可在底层立柱外侧增设防撞护脚。台面开孔、管线穿越位置应在建模阶段提前预留，避免现场二次切割削弱主梁截面。该三维结构完整呈现了杆件空间关系与节点位置，可直接用于方案评审、载荷校核、工程算量及后续施工图深化，帮助结构设计人员快速判断平台与周边设备、输送线及厂房梁柱的干涉情况。
