线棒式人工检测装配作业工作站

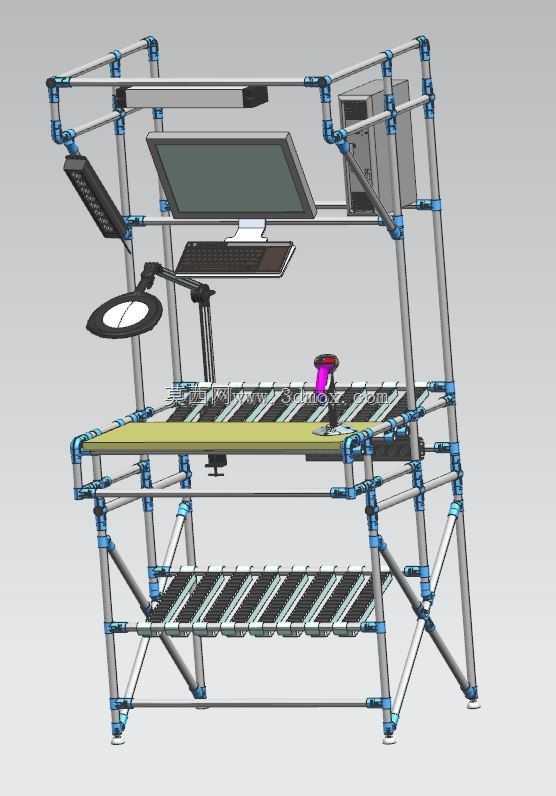

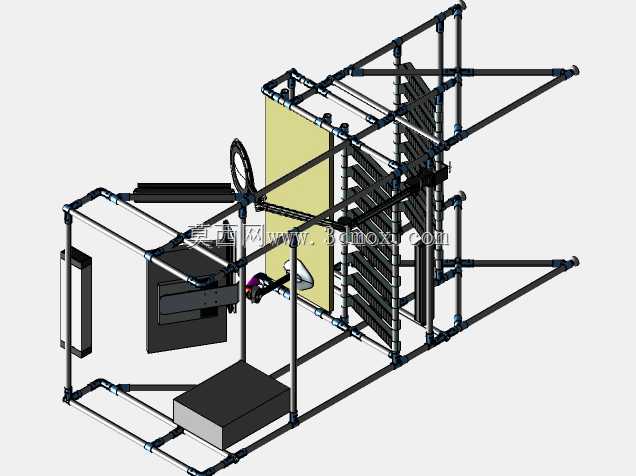

该工作站采用线棒（精益管）接头快速拼装结构，主体框架由直径28mm标准线棒、金属压铸接头及可调脚杯组成，整体为双层作业面布局。上层主台面承担工件装配、目视检测与扫码录入功能，台面前缘配置防静电台垫，边缘预留工具挂板与工艺文件悬挂位；台面上方集成显示器支架、键盘托、工业照明灯具及放大镜辅助检视机构，显示器可通过悬臂调整俯仰与横向位置，满足不同身高作业人员的视距要求。下部层架采用流利条滑移结构，可作为待检品来料暂存或合格品流转缓存，物料箱依靠重力沿流利条滑移至取料端，减少工位内步行搬运距离。框架侧部预留主机安装位与走线槽，电源线、信号线沿线棒内腔或卡扣敷设，避免台面积线干涉操作。整体尺寸按单人作业域规划，宽度控制在1200-1500mm区间，深度约800mm，台面高度750-850mm可调，上部灯架顶端高度约1800-2000mm，安装边界需预留后侧600mm维护通道与左右侧各300mm操作空间。设计思路围绕精益生产单件流展开，通过模块化接头实现工位尺寸快速重构，当产品换型导致作业内容变化时，可增减层板、调整支架位置而无需整体焊接改制。脚杯采用可调橡胶底座，适应车间地面±15mm平整度误差，同时抑制作业时的台面晃动。该类工位广泛应用于电子组装、小件汽配检选、实验室样件处理等场景，可独立成站，也可多工位串联组成U型生产线，在结构建模时需重点校核线棒接头的夹紧方向、流利条倾斜角度（通常取3-5度）以及显示器悬臂的载荷力矩，避免长期使用后出现下垂或框架扭转。
