多功能万用管钳夹持工具结构设计

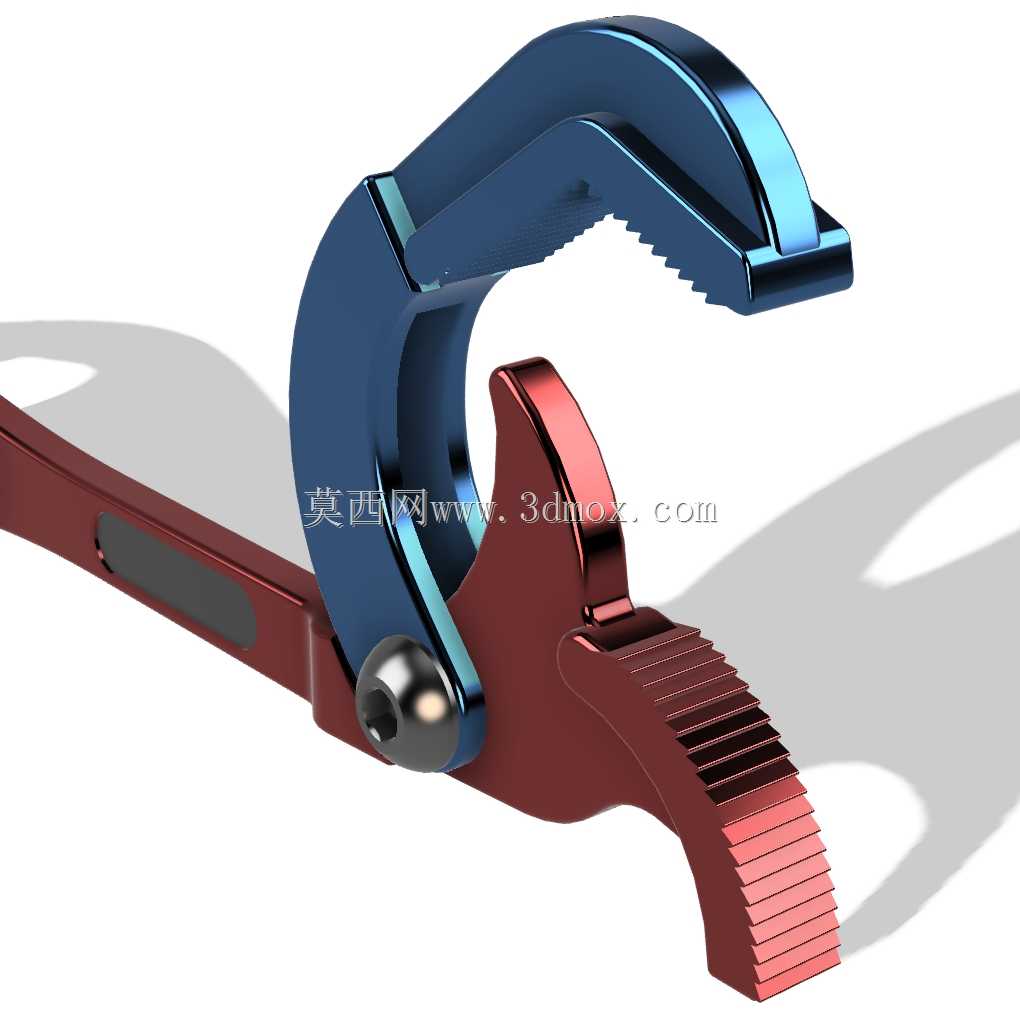

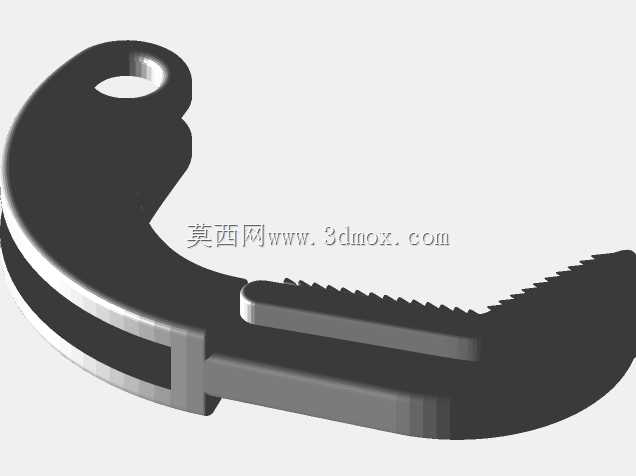

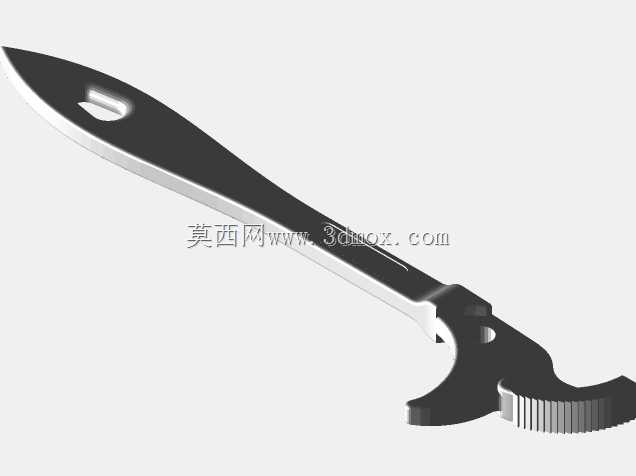

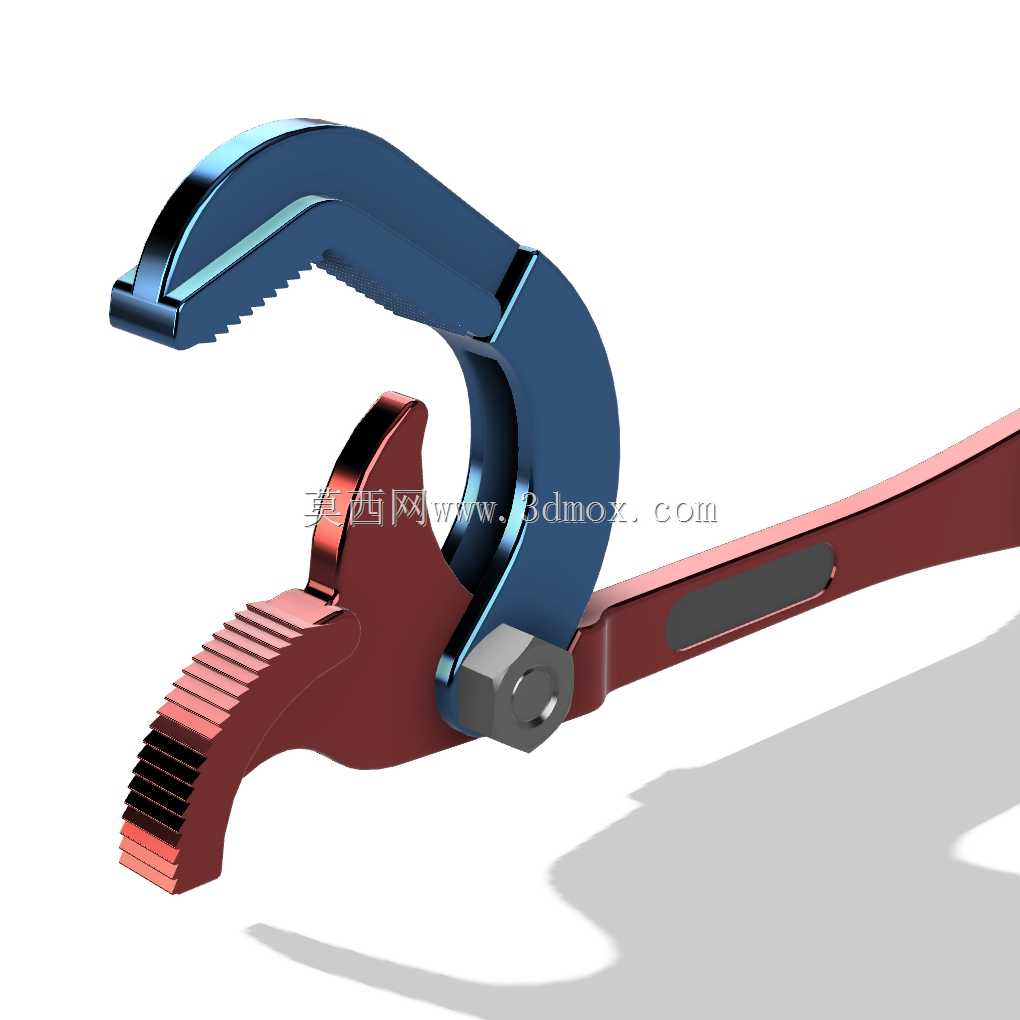

这款万用管钳的结构设计围绕管路拆装与异形件夹持场景展开，在水暖施工、设备维保、小型装配工位中都能适配不同规格的圆形管件与多边形紧固件。钳体采用双咬合齿面布局，上钳口的弧形钩状结构可在大开口状态下兜住管件外壁，下钳口的密集锯齿则提供轴向防滑阻力，转动手柄时两钳面形成自紧效应，施加的扭矩越大咬合越紧密，可有效避免管件表面打滑划伤。从建模结构来看，活动钳身通过销轴与固定手柄铰接，铰接孔的配合间隙控制在合理范围内，既保证开合动作顺畅，又能减少夹持时的旷量。钳口齿面经过分段式设计，不同区域的齿距与齿深存在差异，靠近铰接点的齿距更小，适合夹持小直径管件或紧固件，前端齿距更大，可适配大管径管路，这种布局让单把工具覆盖较宽的尺寸区间，减少工位上频繁更换工具的频次。手柄部分采用长力臂结构，握持区域做了扁平化处理，既可以双手施加较大扭矩，也能在狭窄空间内单手握持转动。整体外形在闭合状态下轮廓紧凑，活动钳口的最大张开边界可覆盖常规水暖管与小型圆钢，安装使用时无需额外辅件，直接卡入工件即可施力。设计过程中重点考量了受力传递路径，手柄的扭力通过铰接销轴传递至活动钳身，再分散到两侧咬合齿面，避免应力集中在单一齿位。钳体的曲面过渡不仅优化了外观，也让锻造或铣削加工时的应力分布更均匀，齿根处的圆角处理可降低长期受力崩齿风险。在实际维保场景中，这类工具常用于水管、气管的螺纹连接拆装，也可临时夹持圆轴、螺栓等工件进行辅助固定，相比普通固定开口扳手，它对工件尺寸的容错率更高，面对锈蚀管件或非标准紧固件时，能够通过自适应咬合找到稳定夹持点。三维建模时对铰接销轴的同轴度、齿面的咬合重合度都做了装配校验，确保开合全程上下齿面不会发生干涉，同时预留了足够的磨损余量，长期使用后仍可通过微调铰接位置保持夹持精度。
