坑斗牛车把支撑管结构设计

该支撑管属于车把操纵系统中的承力连接件，主要用于小型代步车、场地作业车或改装车辆的转向把总成。其核心作用是把横向握把、立管和车身安装点连接成稳定的受力框架，在转向、推行、颠簸以及单侧受力时保持把位姿态，避免把管出现明显扭转或局部应力集中。

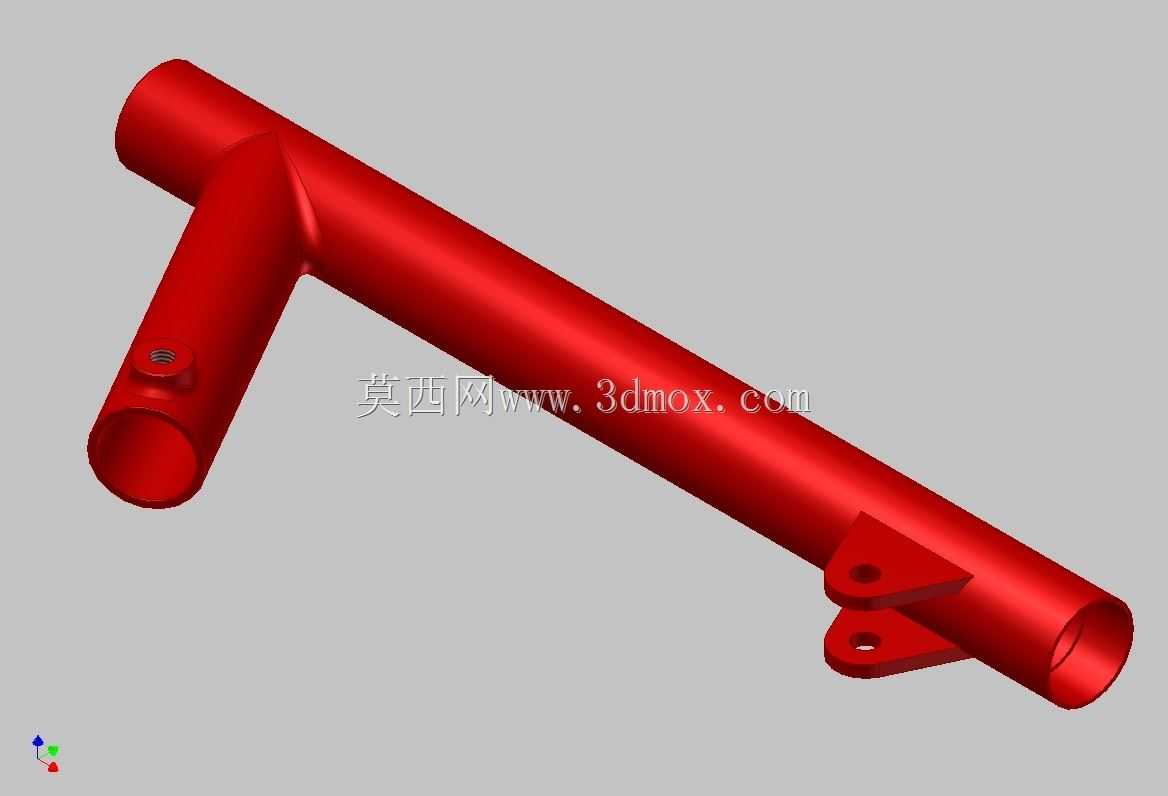

主体采用长圆管作为承载骨架，这种结构在同等重量下具有较好的抗弯和抗扭能力，也便于与把横、线束或护套配合。斜向支管从主管侧部延伸而出，形成近似三角的传力路径，可把握把端的横向载荷更直接地传递到主管轴线附近，而不是全部集中在焊缝或单一接头上。支管端部预留内孔与安装孔，适合穿装紧固件、定位销或与相邻杆件进行螺接固定。

主管下方设置双耳式安装凸耳，两孔位沿车身纵向或横向形成明确的安装边界。该结构既承担支撑管与车架之间的定位功能，也为拆装维护提供了便利。设计时需要重点控制两孔的同轴度、孔端面与主管轴线的相对角度，以及耳板与管壁过渡区的圆角。若耳板焊接后变形过大，装配时会出现强行拉合，后续在交变载荷下容易在焊趾处产生疲劳裂纹。

从实际使用场景看，车把支撑管不仅承受骑手施加的转向力，还会在车辆跌落、单侧撞击或推行过坎时受到冲击。因此建模过程中不能只表达外观，壁厚、支管相交处、凸耳根部和孔边距离都应按可制造、可装配的原则处理。主管两端的开口边界需要与把塞、端盖或相邻管件匹配；支管与主管相贯区域应保留连续过渡，避免出现尖锐内棱影响焊接质量或造成应力集中。

尺寸布置上，长主管决定握把整体跨度和支撑高度，斜支管角度影响把位前伸量，双耳凸耳的位置则决定装车后的把管倾角。结构设计人员在选型或改型时，应先确认车架安装孔距、紧固件规格、把管外径以及操纵件回转空间，再校核支撑管与刹车手柄、转把、仪表或护板之间的间隙。对于需要承受频繁冲击的工况，可在不显著增加重量的前提下，对耳板背面、支管相贯线和主管端部进行局部加强。

该模型适合用于车把总成干涉检查、安装位置验证、焊接工装设计以及轻量化方案讨论。通过三维结构可以直观看到载荷从握把经支管、主管再到双耳安装点的传递路径，也便于在样机加工前发现孔位方向错误、装配空间不足或焊缝可达性差等问题。
