大吨位宽体钩环销连接结构

该宽体钩环销主要用于大吨位吊装、船舶系固、重型结构翻身及海上施工索具系统，常作为钢丝绳吊带、链条、吊梁与被吊物之间的过渡连接件。其承载接触面较常规弓形卸扣更宽，能够降低吊带局部压应力，减少索具在大拉力下的切割和磨损，适合宽幅合成吊带、扁平吊装带以及多层钢丝绳套的连接。

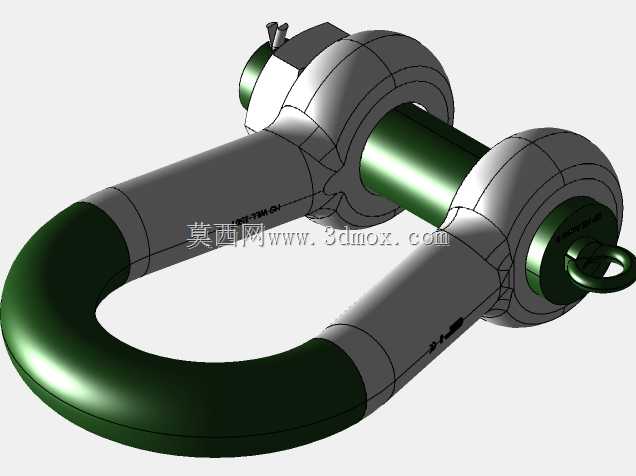

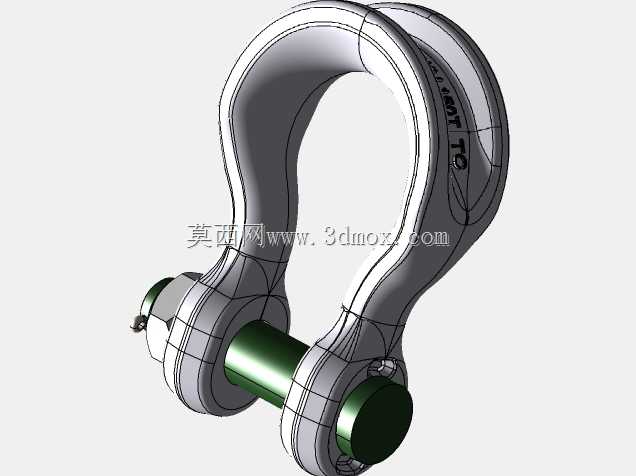

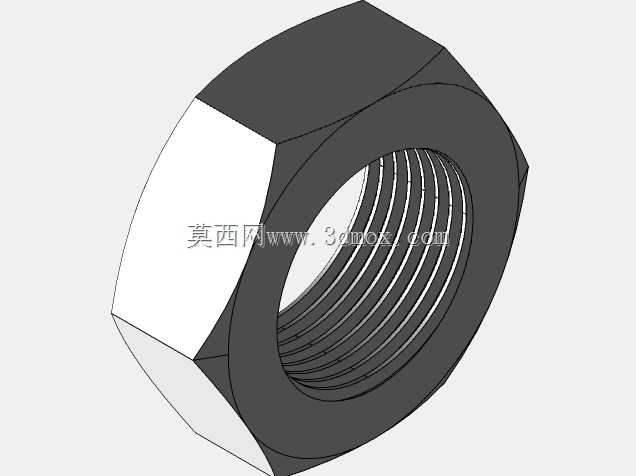

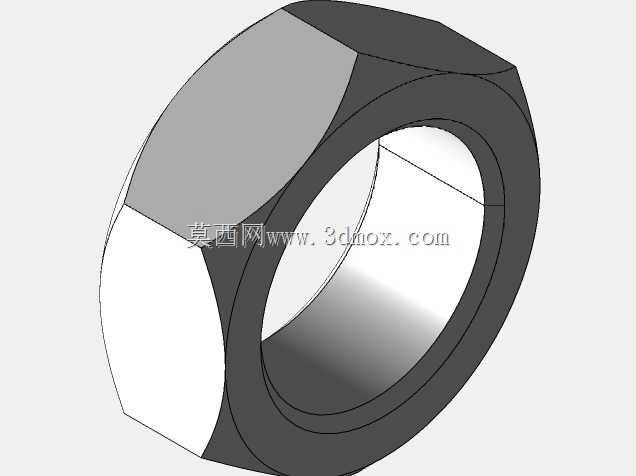

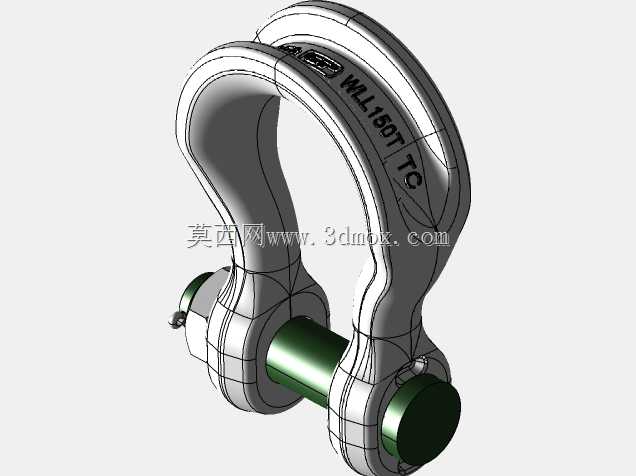

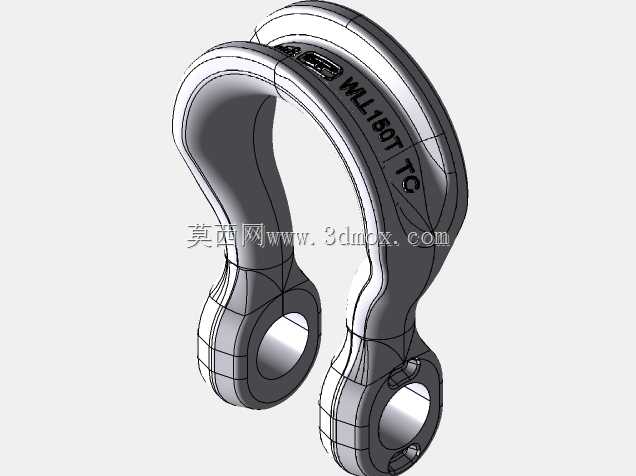

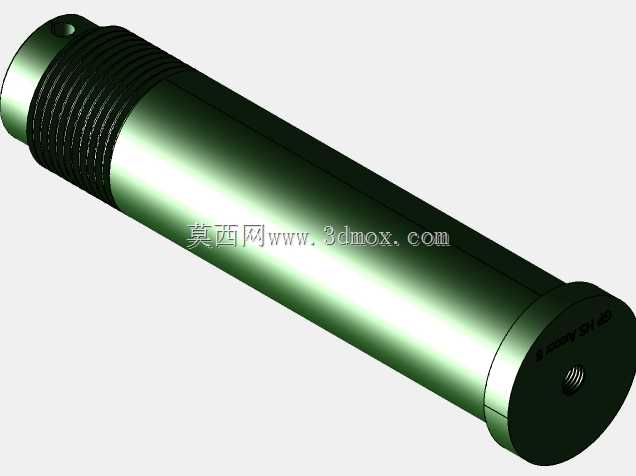

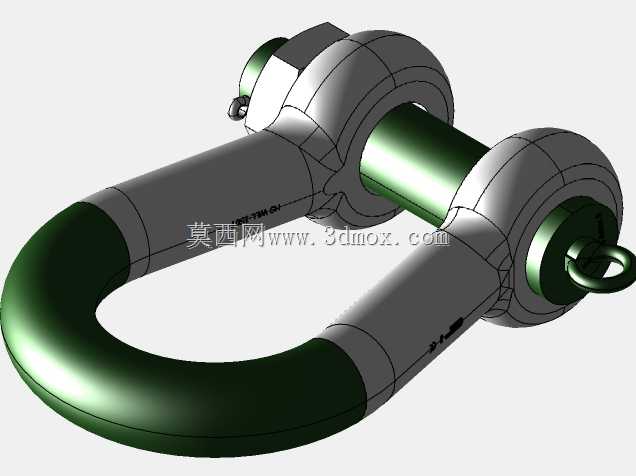

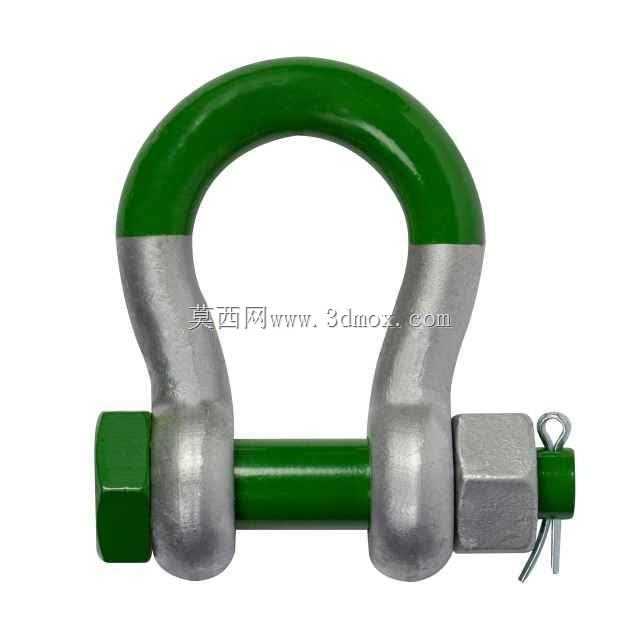

本体采用马蹄形宽腹结构，开口侧设置横向销轴，销轴端部通过六角螺母与开口销形成双重防松。这样的布置既保证装拆便利，也能在振动、冲击和反复加载工况下避免销轴自行退出。本体外侧的吨位标识直接铸造成型，便于现场识别额定载荷；内弧面按索具弯曲半径设计，使载荷在环腹内分布更均匀，减少应力集中。

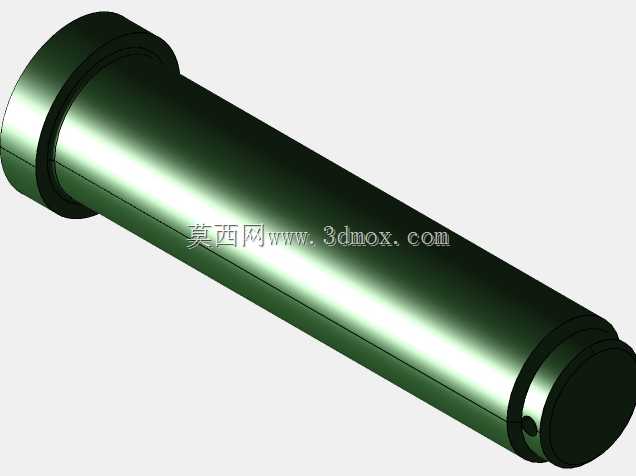

从结构设计角度看，这类零件的关键不在外形复杂程度，而在载荷路径是否连续。拉力从环腹两侧传入，经双耳支承段传递到销轴，再由销轴完成跨接。建模时需要重点控制双耳同轴度、销轴与孔的配合间隙、螺母压紧后的有效螺纹长度，以及开口销孔与螺母槽口的相对位置。若双耳平行度不足，销轴会承受附加弯矩；若孔边倒角过小，热处理和高载下容易在孔缘形成裂纹起始点。

安装边界方面，需确认销轴总长度穿过双耳后仍有足够螺母旋合空间，开口销安装后应能完全分叉并贴紧螺母端面。环腹宽度决定可容纳的吊带厚度或绳套层数，选型时不能只看额定载荷，还要核对索具弯曲半径、连接端厚度以及吊点孔径。与吊耳配合时，销轴直径应与吊耳孔保持合理间隙，过大的间隙会造成冲击，过小则不利于现场穿装。

在海上施工场景中，连接件还会受到盐雾、潮湿和风浪摆动影响，因此结构上应避免容易积水的封闭窄缝，表面过渡应圆滑，便于检查裂纹、变形和螺纹损伤。日常检查通常关注本体是否有明显张口、销轴是否弯曲、螺母是否松动、开口销是否缺失。三维建模时将这些检查点直接体现在结构细节中，比单纯追求外观渲染更有工程价值。
